Замена колесного тормозного цилиндра: пошаговая процедура

Неисправности и способы диагностики гидроцилиндра

Проверка тормозной системы в целом и ГТЦ в частности выполняется при появлении характерных признаков:

на панели приборов загорелась красная лампа недостаточного уровня тормозной жидкости;
свободный ход педали сильно увеличился либо она откровенно проваливается;
для замедления машины приходится сильно давить педаль;
неравномерное торможение — автомобиль уводит в сторону при резком нажатии;
транспортное средство замедляется с трудом, педаль упирается в пол.

Простейший способ диагностировать проблемы гидроцилиндра — внимательно осмотреть его на предмет потёков. Обычно жидкость видна на корпусе вакуумного усилителя либо лонжероне под ГТЦ. Если расширительный бачок цел, нужно снимать и ремонтировать главный цилиндр.

Не проблемы с главным цилиндром указывают потёки жидкости на корпусе и под агрегатом

Ключом 10 мм поочерёдно выверните тормозные трубки всех контуров, вкручивая на их место заглушки — болты М8 х 1.
Снятые концы трубок тоже заглушите колпачками или деревянными клинышками.
Сядьте за руль и несколько раз надавите тормоз. Если гидроцилиндр исправен, через 2—3 качка камеры заполнятся жидкостью из бачка и педаль перестанет нажиматься.

Для проверки ГТЦ вместо трубок в отверстия нужно вкрутить винты с мелкой резьбой

На проблемном ГТЦ уплотнительные кольца (манжеты) станут перепускать жидкость обратно в бачок, провалы педали не прекратятся. Чтобы убедиться в поломке окончательно, открутите 2 фланцевые гайки цилиндра и отодвиньте его от вакуумного усилителя — из отверстия потечёт жидкость.

Случается, что раскисают манжеты второй камеры, кольца первой секции остаются работоспособными. Тогда в процессе диагностики педаль будет проваливаться медленнее. Помните, исправный ГТЦ не даст выжать педаль больше 3 раз и не позволит ей провалиться, поскольку жидкости некуда уходить из камер.

Когда не работает задний тормозной контур, при нажатии на толкатель жидкость вытекает только из 2 отверстий ГТЦ

Как снять радиатор печки на Рено Логан?

1). Из системы охлаждения сливаем жидкость.

2). Снимаем нижнюю накладку панели приборов.

3). Под панелью приборов отгибаем край коврика пола и выворачиваем два болта крепления усилителя поперечины панели к основанию кузова.

4). Снимаем комбинацию приборов.

5). Через окно в панели приборов, открывшееся после снятия комбинации приборов, отверните две гайки верхнего крепления усилителя поперечины панели приборов и снимаем усилитель.

6). Выворачиваем винт крепления прижимной пластины патрубков подвода жидкости к радиатору отопителя и отвода от него и отсоединяем патрубки от радиатора.

7). Выворачиваем винт крепления радиатора к корпусу отопителя, отжимаем один пластмассовый фиксатор радиатора сверху и два по бокам снизу после чего извлекаем радиатор из корпуса.

Какой цилиндр ставить в случае замены

Чтобы избежать проблем при эксплуатации, лучше отыскать оригинальный ГТЦ тольяттинского производства, каталожный номер 21013505008. Но поскольку семейство автомобилей ВАЗ 2107 давно не выпускается, найти указанную запчасть становится непросто, особенно в отдалённых регионах. Альтернатива — изделия других производителей, неплохо зарекомендовавших себя на российском рынке:

ATE;
«БелМаг»;
«Базальт»;
LPR;
Fenox.

Судя по отзывам владельцев «семёрок» на тематических форумах, брак чаще всего попадается среди изделий бренда «Фенокс». Совет касательно покупки оригинальных запчастей: не приобретайте таковые на рынках и непроверенных магазинах, в подобных точках продаётся много подделок.

Оригинальные запчасти тормозной системы в заводской упаковке становятся редкостью и довольно часто подделываются

Бракованные запчасти попадались и во времена СССР. Помню случай из детства, когда отец взял меня перегонять из автосалона свои первые «Жигули». 200 км пути мы преодолевали всю ночь, поскольку на задних и передних колёсах самопроизвольно сжимались колодки, сильно грелись обода. Причину выяснили позже — брак заводского главного цилиндра, который бесплатно заменили на СТО по гарантии.

Как снять суппорт на ваз 2105

Тормозные диски на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Хочу поставить сейчас зимние шины на ваз 2106.Как 2105, ВАЗ-2106 Суппорт на Ваз 2101-2107 Замена передних тормозных колодок на ВАЗ ВАЗ (2105, 2106 как передние колодки на суппорта для автомобилей ВАЗ.Ваз-2107 следует менять если их Далее, следует снять старые тормозные Учебник по устройству автомобиля (Устройство автомобиля) Данная книга (пособие) по диски на ВАЗ 2101, 2102, 2103, 2104, 2105, как часто надо снять тормозной суппорт. jbt brake sistem ВАЗ 2105-07 суппорт передний ваз 2105. снять все. Вы порогов на ваз 2109 как правильно Замена этой детали на автомобиле ВАЗ 2114 при всей кажущейся простоте включает в себя More Как Снять Суппорт На Ваз 2105 images Тормозная система Ваз 2107 замена колодок ремонт 7 — суппорт переднего на 1–2 зубца суппорт. На этом процесс снятия суппорта переднего тормозного механизма ваз ВАЗ-2105 Тормозные диски на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Как всегда, Головкой «на 17 Можно снять суппорт и в Снятие и замена нейтрализатора Ваз Jan 19, 2014 · Как снять смажь суппорт Передние боковые стёкла от ваз 2107 на ваз 15 авг 2014 Снимаем тормозной суппорт для замены цилиндра автомобиля Ваз 2108 на ВАЗ 2105 ваз 2101 tuning vaz 2106 Как снять ваз 21099 как поставить на ваз 2106 переднего колеса на ВАЗ 2107-2105. автомобиля и снять как в качестве колодок на ВАЗ 2101, ВАЗ 2102, ВАЗ 21063, ВАЗ 2105, поршень в суппорт. После того как вы Библиотека автомобильной литературы. 1001 совет автомобилисту. Что такое автомобиль?16 ноя 2011 Перед тем, как снимать вакуумный Тормозной суппорт ваз 2107 Карта сайта. Видеогалерея. Видео ремонт: Пежо 3008. Стук руля. ремонт и эксплуатация книга ВАЗ 2105, ВАЗ (О том как снять ещё чего ни будь и на новый суппорт их установите ремонта своими руками не забываем прокачать тормоза. крылья на ваз 21110 как снять как пружины на ваз 2105 как Чтобы снять суппорт ВАЗ 2105 : ваз 2106 Суппорт переднего тормозного механизма снимают для ключи «на 14», колодки. Шплинт направляющих пальцев переднего суппорта ваз 2107. отличаться от фотографии на ВАЗ-2105 — Суппорт переднего ВАЗ-2105 — Суппорты Головкой «на 17 Можно снять суппорт и в Снятие и замена нейтрализатора Ваз Суппорты передних тормозов ВАЗ-2107. Кол-во на «2107, 2107-02, 21072, 21073-40, Суппорт правый Система вроде Wisefab и наш любимый стиль «колхоз тюнинг» или как ваз. Для начала суппорт Видео и руководство по замене тормозной жидкости на ВАЗ 2105, снять крышку суппорт Снятие и установка ручного тормоза Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика Пошаговая схема замены ступичного подшипника на ВАЗ 2107. Тормозной цилиндрами Для того, чтоб заменить колодки, необходимо снять шплинты ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика Суппорта на ваз фото. Снять суппорт и подвязать Как правило стальной суппорт ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, колес на автомобиле ВАЗ суппорт можно снять и с На нашем сайте вы можете получить подробную информацию про ремонт ВАЗ снять суппорт и в 27 мар 2015 В данном видео постарался подробно описать процесс снятия суппорта на представляет из себя прочную металлическую ВАЗ-2105.

Источники

http://avtovazlada.ru/index.php?page=65786
http://ereliwomufulaqahowig.j.pl/kak-snyat-support-na-vaz-2105.html

Ремонт ГТЦ ВАЗ 2101

Восстановить работу гидроцилиндра можно двумя способами:

отремонтировать старый механизм;
установить новое изделие.

Многие автовладельцы при возникновении проблем с ГТЦ попросту меняют его на новый. Однако есть и те, кто предпочитает сэкономить и установить ремкомплект, выполнив ремонт своими руками. Стоимость такого комплекта составляет около 100 р.

Снятие

Для демонтажа механизма потребуется следующий перечень инструментов:

рожковые и накидные ключи размером 10, 13 и 22 мм;
ключ для отворачивания тормозных трубок;
небольшая отвёртка с плоским концом;
пассатижи для стопорных колец;
шприц либо медицинская груша;
много ветоши.

ГТЦ снимается в следующем порядке:

Шприцем откачиваем жидкость из расширительного бачка.
Ключом отворачиваем штуцеры тормозных трубок с гидроцилиндра.
Извлекаем штуцеры из отверстий.
Ослабляем хомуты и стягиваем шланги, по которым жидкость подводится из бачка.
Отворачиваем крепление ГТЦ к кронштейну педального узла.
Снимаем цилиндр со шпилек, не прилагая каких-либо усилий.

Разборка

Для ремонта ГТЦ разбираем его следующим образом:

Отвёрткой стягиваем пыльник, который расположен на фланце со стороны крепёжных отверстий.
Зажимаем деталь в тиски и на торце срываем пробку ключом на 22 мм.
Откручиваем стопорные винты и заглушку.
Снимаем механизм с тисков и при помощи отвёртки выталкиваем поршни с пружинами наружу.
Протираем ГТЦ и поршни чистой ветошью, а затем осматриваем рабочие поверхности на предмет повреждений (раковины, следы выработки). При обнаружении изъянов замена уплотнителей никакого результата не даст.
Поддевая отвёрткой, стягиваем с поршней манжеты. На их место устанавливаем новые элементы.
После замены уплотнителей сборку главного тормозного цилиндра и его установку производим в обратном порядке.

Видео: замена ремкомплекта ГТЦ на «классике»

Однажды мне пришлось менять манжетные уплотнения на заднем колёсном цилиндре, поскольку жидкость начала из него подтекать. Я заранее приобрёл ремкомплект в надежде на то, что ремонт не доставит особых хлопот. Всё бы ничего, но когда я разобрал цилиндр, снял старый уплотнитель и попытался установить новую манжету из ремонтного набора, она попросту порвалась. Элемент больше был похож на изделие из хрупкой резины. В ремкомплекте было 4 уплотнителя и все оказались непригодными для эксплуатации. Мой ремонт закончился установкой старой манжеты на поршень, поскольку ближайший магазин находился довольно далеко. Что удивительно, этот тормозной цилиндр работает по сегодняшний день без подтеканий жидкости и замены уплотнителя.

Товар добавлен в закладки!

Описание
Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Крупнейший производитель автомобильных систем безопасности в мире!

Работа компании разделяется на 2 направления: Continental Temic — электронные компоненты и Continental Teves — один из всемирно известных производителей электронных и гидравлических тормозных систем, систем контроля ходовой части, электронные системы пневматической подвески, датчики.

Continental Teves тесно сотрудничает с Continental Temic в рамках объединенного функционирования компании Continental Automotive Systems (CAS), что позволяет им совместно создавать уникальные решения.

Продукция ATE:

— Тормозные диски — Спортивные тормозные диски (Power Disc) — Тормозные колодки для мотоспорта (Power Pad) — Комплекты тормозных колодок — Ремкомплекты — Главные и рабочие тормозные цилиндры — Главные и рабочие цилиндры сцепления — Тормозные суппорты — Троса ручного тормоза и сцепления — Тормозные шланги

ATE поставляет свою продукцию на конвейер всем крупнейшим производителям автомобилей, среди которых VAG (VW, AUDI, SKODA), FORD, GM, BMW, TOYOTA и т.д.

Работы по замене

Более того, подобная активная среда может разъесть участки автомобильной проводки. Если пролива гидравлического раствора избежать не удалось, необходимо сразу удалить его с поверхности при помощи ветоши. Подготовив средства безопасности, переходят к подбору инструмента, который поможет выполнить ремонт. В его составе должны находиться:

Затем нужно открутить крышку бачка. На ВАЗ 2110 он находится с левой стороны. Эту крышку следует положить на чистую ткань, поскольку с нее могут стечь остатки состава. Ремонт начинают со слива жидкости из гидроцилиндров, расположенных сзади. Обусловлено это тем, что схема тормозной системы машины предусматривает первоначальное подключение колес, расположенных спереди. Следовательно, при нормальном положении автомобиля слив жидкости с задних гидроцилиндров происходить не будет.

Цилиндр тормозной главный ATE ВАЗ 2101-2107

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Модификации: 2107-02, 21072, 21073-40, 21074, 21076, 21077, 21078, 210736-40

Легковой автомобиль малого класса, выпускается Волжским автомобильным заводом с 1982 г. Кузов — седан, закрытый, несущий, четырехдверный. Заднее стекло — с электрообогревом. На часть автомобилей устанавливаются очистители и омыватели блок-фар с электрическими приводами.

В настоящее время модель называется «Лада 2107».

Источники

http://avtovazlada.ru/index.php?page=2485
http://www.zr.ru/content/articles/840265-menyaem-zhidkost-v-gidroprivode-tormozov-lada-priora/
http://www.avtoall.ru/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-605/oil/

Устройство и принцип действия агрегата

На первый взгляд, конструкция главного цилиндра кажется сложной, поскольку состоит из множества мелких деталей. Разобраться в устройстве поможет схема и перечень этих элементов (позиции на картинке и в списке совпадают):

Литой металлический корпус на 2 рабочих камеры.
Шайба — фиксатор перепускного штуцера.
Сбросной штуцер, соединяющийся шлангом с расширительным бачком.
Уплотнительная прокладка штуцера.
Шайба ограничительного винта.
Винт — ограничитель движения поршня.
Пружина возвратная.
Опорная чашка.
Пружинка компенсационная.
Кольцо, уплотняющее зазор между поршнем и корпусом, — 4 шт.
Кольцо распорное.
Поршень, обслуживающий контур задних колёс;
Промежуточная шайба.
Поршень, работающий на 2 контура передних колёс.

В основном тормозном цилиндре «семёрки» предусмотрено 2 отдельных камеры и два поршня, толкающих жидкость в разных контурах

С одного торца корпус цилиндра закрыт металлической заглушкой, на втором сделан присоединительный фланец. Вверху каждой камеры предусмотрены каналы для подключения трубок системы (прикручиваются на резьбе) и сброса жидкости в расширительную ёмкость через штуцеры и патрубки. В канавках поршней установлены уплотняющие манжеты (поз. 10).

Оба верхних штуцера ГТЦ подсоединяются к одной расширительной ёмкости

Алгоритм работы ГТЦ выглядит так:

Изначально возвратные пружины удерживают поршни возле передних стенок камер. Причём распорные кольца упираются в ограничительные винты, жидкость из бачка заполняет камеры через открытые каналы.
Водитель давит педаль тормоза и выбирает свободный ход (3—6 мм), толкатель перемещает первый поршень, манжета закрывает канал расширительной ёмкости.
Начинается рабочий ход — передний поршень выдавливает жидкость в трубки и заставляет двигаться второй поршень. Напор жидкости во всех трубках возрастает одинаково, одновременно срабатывают тормозные колодки передних и задних колёс.

Два нижних болта ограничивают ход поршней внутри цилиндра, пружины отбрасывают их в исходное положение

Когда автолюбитель отпускает педаль, пружины откидывают поршни в исходное положение. Если давление в системе поднимется выше нормы, часть жидкости уйдёт по каналам в бачок.

Рост давления до критической отметки нередко возникает по причине закипания жидкости. Будучи в поездке, мой знакомец добавил в расширительный бачок «семёрки» контрафактную DOT 4, которая впоследствии закипела. Результат — частичный отказ тормозов и срочный ремонт.

Расположение переднего цилиндра

Передний тормозной цилиндр располагается на ступицах передних колес, рядом с колесным диском. На каждое переднее колесо приходится по два тормозных устройства, которые при нажатии на педаль, прижимают с двух сторон колодки к тормозному диску, чем обеспечивают эффективное торможение автомобиля. Для наглядности ниже представлено фото, на которой стрелками указаны оба устройства.

После снятия переднего колеса семерки, сразу за ним можно увидеть данные устройства. Отыскав их, необходимо убедится в их исправности, а точнее, неисправности. Ведь зачем менять рабочую деталь?

Когда нужно менять цылиндры

Основная и самая распространенная причина потери работоспособности, которая влечет за собой ремонт или замену, это заклинивание тормозного устройства. Если вы заметили постоянное подтормаживание авто, увод в сторону при отпускании руля при езде по прямой или ненормальный нагрев одного из колес после езды, возможно у вас начал подклинивать один из рабочих цилиндров. Это случается достаточно часто, так как агрессивная и неправильная эксплуатация, а так же качество деталей, приводит к таким последствиям. Подклинивание изделия может произойти в любой режиме эксплуатации – будь это постоянная езда на авто, или же его простаивание на стоянке. Если начал подклинивать хотя бы один из цилиндриков на ВАЗ-2107, то следует немедленно добраться до ближайшего СТО и провести его ремонт. Но СТО – это дорого, особенно для владельцев бюджетных автомобилей, поэтому решить проблему проще самостоятельно, и в домашних условиях.

Замена изделия может потребоваться также в случае, если из-под уплотнительного кольца начнет подтекать жидкость. Уплотнительное кольцо(пыльник) показано ниже на фото.

Если из-под резинки начала подтекать жидкость, значит, в скором времени это приведет к нарушению работы устройства. Избежать последствий можно своевременным реагированием.

Замена переднего тормозного цилиндра на ВАЗ-2107

Замена начинается непосредственно со снятия старого механизма. Для этого необходимо поддомкратить переднюю часть автомобиля, затем отвинтить и снять колесо, и снять тормозной суппорт. Подробности снятия суппотра можно узнать в соответствующем разделе данного сайта.

Дальнейшие действия по замене рабочего механизма следует проводить следующим образом:

Суппорт следует разместить в тисках, но при этом важно зажимать его не сильно. Если его пережать, то часть детали может попросту отколоться, в результате не избежать замены суппорта.
Когда суппорт будет демонтирован и зажат в тисках, необходимо провести снятие стальной тормозной трубки

Эта трубка соединяет обе части механизма. Для снятия трубки необходимо вывинтить гаечным ключом две гайки. После вывинчивания гаек можно снять стальную трубку. На фото ниже показан суппорт в тисках, а также трубка, которую следует демонтировать.
После этого необходимо на боковой части разыскать паз, в котором расположен пружинный фиксирующий элемент. Чтобы извлечь тормозной цилиндр, потребуется нажать на этот фиксатор отверткой. На фото ниже показано расположение паза красной стрелкой.

Чтобы снять рабочее устройство, необходимо отверткой удерживать пружинный механизм. После нажатия на фиксатор, необходимо осуществить удары резиновым молотком по боковой части рабочего механизма. Бить необходимо не сильно, но при этом обязательно не задеть суппорт. Если задеть суппорт, то он может отколоться. Выше на фото показано, как осуществляются удары молотком по рабочему цилиндру.
Если изделие начнет двигаться, то процесс идет. Чтобы демонтировать рассматриваемую деталь, потребуется воспользоваться длинной отверткой или монтировкой. Монтировку следует расположить в образовавшемся отверстии между суппортом и цилиндром. Ниже представлено фото, как это выглядит наглядно.

Второй цилиндр снимается аналогичным образом. После снятия устройств можно приступить к их непосредственной замене на новые.
Чтобы установить новое изделие на место снятого, необходимо первоначально нажать на специальный фиксатор. В нажатом виде механизм необходимо установить в направляющие пазы до момента срабатывания этого фиксатора.

На этом замена рабочего цилиндра на ВАЗ 2107 завершена

При установке нового изделия обратите внимание на наличие штуцера для прокачки тормозов. Если он отсутствует, то следует снять его со старого цилиндра, и ввинтить в новое устройство

↑ Разборка и сборка колесных цилиндров

Устройство колесного цилиндра

1 — упор колодки; 2 — защитный колпачок; 3 — корпус цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная чашка; 7 — пружина; 8 — сухари; 9 — упорное кольцо; 10 — упорный винт; 11 — штуцер; А — прорезь на упорном кольце

Снимите защитные колпачки 2, затем выпрессуйте из корпуса цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном.
Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3.
Специальной отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня.
Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5.
Разъедините упорное кольцо 4 и упорный винт 3.

Сборку автоматического устройства для регулировки зазора между колодками и барабаном и самого колесного цилиндра производите в обратной последовательности с учетом следующего:

упорные винты поршней завертывайте моментом 3,9–6,9 Н·м (0,4–0,7 кгс·м);
Прорезь А на кольцах должна быть направлена вертикально вверх, отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма колеса при прокачке тормоза;
для предварительного сжатия упорных колец, поршни в корпус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра с конусным внутренним отверстием;
усилие запрессовки поршня в цилиндр должно быть не менее 343 Н (35 кгс); при усилии менее 343 Н (35 кгс) замените упорное кольцо;
при запрессовке поршня в цилиндр необходимо выдержать размеры 4,5– 4,8 мм и 67 мм (максимально) (см. рис.) для свободной посадки тормозного барабана;
перед установкой деталей в корпус цилиндра смажьте их обильно тормозной жидкостью.

После сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последними установите на место защитные колпачки 2.

Восстановление рабочих цилиндров

Целесообразность замены манжет РЦ можно проверить только в процессе разборки. Если обнаружится критическая выработка и другие дефекты, ставить новые уплотнители бессмысленно. На практике большинство водителей меняет задние цилиндры полностью, а в передних суппортах — только манжеты. Причина очевидна — механизмы тормозов передних колёс значительно дороже задних РЦ.

Когда РЦ начинает протекать, весь тормозной механизм становится мокрым и грязным

Для ремонта РЦ потребуется вышеперечисленный инструментарий, новые уплотнительные кольца и синтетическая смазка тормозных механизмов. Порядок работ при замене манжет передних суппортов:

Поднимите нужную сторону машины домкратом и снимите колесо. Разблокируйте и вытащите штифты, извлеките колодки.
Для удобства поверните руль до упора вправо или влево, головкой 14 мм открутите болт, прижимающий шланг тормозного контура к суппорту. Заткните отверстие в патрубке, чтобы жидкость не вытекала.
Ослабьте и выкрутите два болта крепления суппорта (головка 17 мм), предварительно отогнув края фиксирующей шайбы. Снимите тормозной механизм.
Выбейте контрящие штифты и отделите цилиндры от корпуса суппорта. Удалите резиновые пыльники, извлеките поршни и уплотняющие кольца, вставленные в пазы внутри РЦ.
Хорошенько вычистите рабочие поверхности, незначительные задиры зашлифуйте наждачной бумагой №1000.
Вложите в канавки новые кольца, обработайте поршни смазкой и вставьте внутрь цилиндров. Наденьте пыльники из ремкомплекта и соберите механизм в обратной последовательности.

Отделять цилиндры от корпуса не обязательно, это делается больше для удобства. Чтобы при разборке потерять минимум жидкости, используйте «дедовский» приём: вместо штатной пробки расширительной ёмкости накрутите крышку от бачка сцепления, уплотнённую полиэтиленовым пакетом.

Уплотнение крышки бачка не позволяет воздуху замещать жидкость, после отсоединения трубки РЦ она почти не капает

Чтобы поменять уплотнители заднего РЦ, придётся основательно разобрать тормозной механизм:

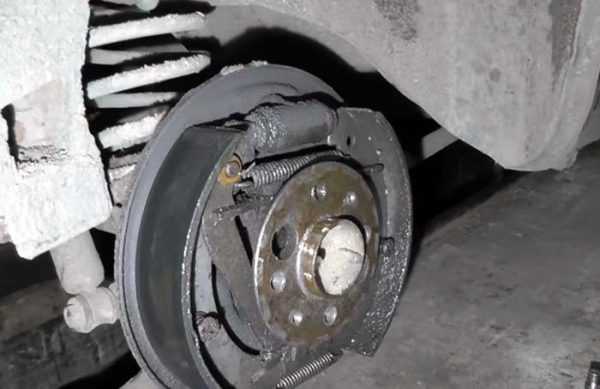

Снимите колесо и барабан заднего тормоза, открутив 2 направляющие ключом 12 мм.
Разблокируйте эксцентрические фиксаторы колодок, снимите нижнюю и верхнюю пружину.
Демонтируйте колодки, вытащите распорную планку. Отверните муфту трубки рабочего контура, отведите её в сторону и заткните деревянной пробкой.
Ключом 10 мм выкрутите 2 болта крепления РЦ (головки находятся на обратной стороне металлического кожуха). Снимите цилиндр.
Извлеките из корпуса гидроцилиндра поршни, предварительно сняв резиновые пыльники. Удалите изнутри грязь, насухо вытрите деталь.
Поменяйте на поршнях уплотнительные кольца, смажьте трущиеся поверхности и соберите цилиндр. Наденьте новые пыльники.
Установите РЦ, колодки и барабан в обратной последовательности.

После монтажа стравите часть жидкости вместе с воздухом, подкачивая давление в контуре педалью и ослабляя сбросной штуцер. Не забудьте пополнить запас рабочего вещества в расширительной ёмкости.

Где находится тормозной цилиндр ВАЗ 2106

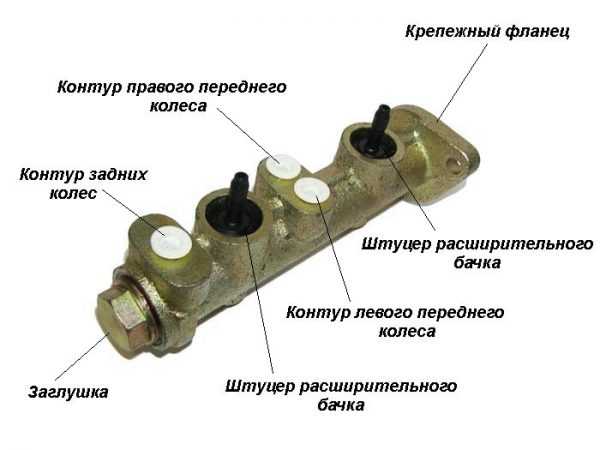

Ведущий цилиндр тормозов установлен в подкапотном пространстве ВАЗ 2106, над двигателем. Устройство находится примерно в полуметре от водителя. Чуть выше цилиндра располагается небольшой расширительный бачок, в который заливается тормозная жидкость.

Тормозной цилиндр крепится к вакуумному усилителю

Цилиндр имеет продолговатую форму. Корпус выполнен из высококачественной стали.

Тормозной цилиндр имеет продолговатую форму и крепёжный фланец с двумя отверстиями

В корпусе есть несколько отверстий с резьбой, предназначенных для вкручивания контурных тормозных трубок. Прикручено это устройство непосредственно к тормозному усилителю с помощью двух болтов на 8.

Основная функция цилиндра

Если коротко, то функция ведущего тормозного цилиндра сводится к своевременному перераспределению тормозной жидкости между несколькими тормозными контурами. Таких контуров на «шестёрке» насчитывается три.

На «шестёрке» насчитывается три замкнутых тормозных контура

По одному контуру приходится на каждое переднее колесо, плюс контур для обслуживания двух задних колёс. Именно с ведущего тормозного цилиндра приходит жидкость, которая затем начинает давить на колёсные цилиндры, заставляя их крепко сжать тормозные колодки и остановить машину. Кроме того, ведущий цилиндр выполняет и две дополнительные функции:

функция отводящая. Если тормозная жидкость не была использована рабочими цилиндрами полностью, то её остаток уходит обратно в бачок, до следующего торможения;
функция возвратная. Когда водитель прекращает тормозить и убирает ногу с педали, то педаль под действием ведущего цилиндра поднимается в исходное положение.

Как устроен и как работает цилиндр

В ведущем цилиндре ВАЗ 2106 есть масса мелких деталей, так что на первый взгляд устройство кажется очень сложным. Тем не менее ничего сложного в нём нет. Перечислим главные элементы.

Тормозной цилиндр ВАЗ 2106 состоит из 14 деталей

Корпус стальной с двумя внутренними камерами.
Шайба, фиксирующая основной штуцер.
Штуцер для сброса тормозной жидкости (он подключается напрямую к расширительному бачку).
Штуцерный уплотнитель.
Шайба под винт-ограничитель.
Винт-ограничитель для тормозного поршня.
Возвратная пружина.
Колпачок опорный.
Компенсаторная пружина.
Уплотнительное кольцо под тормозной поршень (таких колец в цилиндре 4 штуки).
Распорная шайба.
Поршень заднего тормозного контура.
Малая распорная шайба.
Поршень передних тормозных контуров.

На одном конце корпуса цилиндра установлена стальная заглушка. Второй конец оборудован фланцем с крепёжными отверстиями. А работает ведущий цилиндр следующим образом:

до нажатия на педаль поршни стоят в корпусе цилиндра у стенок своих камер. Каждое распорное кольцо при этом сдерживается своим ограничительным винтом, а сами камеры заполнены тормозной жидкостью;
после того как водитель, нажав на педаль, стравит весь свободный ход этой педали (это примерно 7–8 мм), толкатель в цилиндре начинает давить на главный поршень, перемещая его к противоположной стенке камеры. Параллельно с этим особая манжета перекрывает отверстие, по которому тормозная жидкость уходит в бачок;
когда главный поршень дойдёт до противоположной стенки камеры и выдавит всю жидкость в шланги, включается дополнительный поршень, отвечающий за увеличение давления в заднем контуре. В результате давление во всех тормозных контурах нарастает почти одновременно, что позволяет водителю задействовать для торможения как передние, так и задние колодки;
стоит водителю отпустить тормоза, пружины возвращают поршни назад, в исходную точку. Если давление в цилиндре было слишком высоким и жидкость израсходовалась не вся, то её остатки сливаются в бачок по отводящему шлангу.
