Замена суппорта переднего ваз 2106

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

• автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
• постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
• скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Замена тормозного суппорта на Ваз 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

• рожковые ключи, комплект;
• новый тормозной суппорт для ВАЗ 2107;
• отвёртка плоская;
• обрезок резинового шланга диаметром 8 мм и длиной 5 см;
• домкрат;
• бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

1. К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается.

Видео: меняем суппорт на ВАЗ 2107

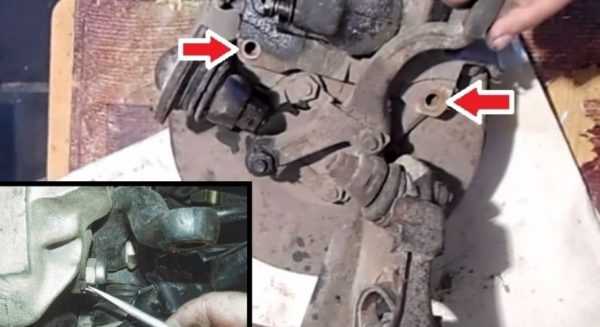

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Устройство тормозного механизма «семерки»

Система предназначена для плавной или же экстренной остановки. Как мы уже определили, она является главной системой безопасности, а эксплуатация автомобиля запрещается даже при обнаружении малейших неисправностей.

В классической тормозной системе, педаль крепится на одной оси с педалью сцепления и снабжена возвратной пружиной. В этом механизме вмонтирован датчик включения задних ламп стоп-сигнала.

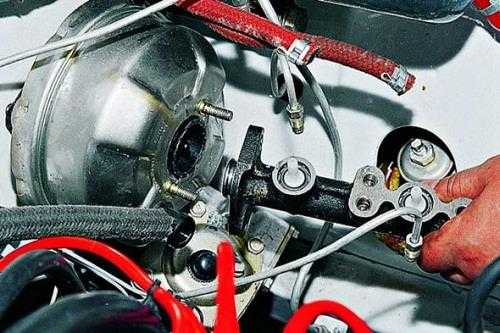

Затем идет главный тормозной цилиндр. Он крепится в моторном отсеке к кузову двумя болтами и имеет рабочие контуры торможения для передних и задних колес.

Сейчас можно встретить вакуумные усилители для снижения прилагаемых усилий на педаль. Приводом такого усилителя является штуцер. Он вмонтирован во впускном коллекторе, соединенный прорезиненным патрубком. В целях надежности, передний контур имеет по два штуцера на колесо, а задний контур по одному штуцеру.

Для передних колес используются поршневые дисковые тормоза. Их устанавливают для большей эффективности торможения, так как на передние колеса возлагается большая нагрузка, чем на задние.

Задние колеса комплектуются барабанными тормозами. Конструктивно они гораздо проще дисковых. Как известно, их эффективность чрезвычайно мала, но вполне достаточна под автомобили с задним приводом. К тому же, заводу-изготовителю невыгодно ставить более дорогие дисковые механизмы. Так же в тормозах задних колес встроен механизм стояночного тормоза.

Немаловажный механизм системы спрятан под днищем авто в задней части — это является регулятор перепада давления в системе. Такой механизм распределяет давление, которое создается в момент торможения между передним и задним контурами.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Требуемые инструменты и материалы для замены передних дисков

Для успешной замены тормозных дисков на автомобиле ВАЗ 2107 потребуется перечень инструментов, которые представлены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены передних дисков

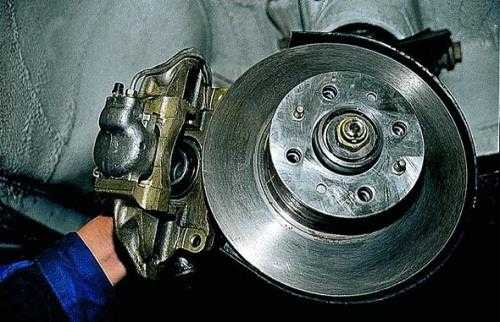

Где находится передний суппорт ВАЗ 2107

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

• отвертка или бородок;
• ключи на 17 , 14 и 10;
• пассатижи;
• отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
• маркер.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Для снятия суппорта необходимо выполнить:

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна.

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами.. Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене

Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

• зажать суппорт в тиски;

• открутить ключом на 10 штуцеры соединительной трубки;

• демонтировать трубку, соединяющую рабочие цилиндры;

• выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
• снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
• вставить цилиндры в направляющие;
• установит соединительную трубку и затянуть штуцеры.

• снять тормозной цилиндр;
• снять защитный колпачок с поршня, используя отвертку;
• подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
• снять уплотнительное кольцо, поддев его отверткой;
• установить новое кольцо;
• смазать цилиндр, поршень и кольцо тормозной жидкостью;
• вставить поршень в тормозной цилиндр.
