Штатный вариант схемы работы стоп-сигналов
Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7
Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4
Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.
Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.
Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!
Пара слов о «реле исправности»
Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.
Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:
- 6 — потенциал «массы»;
- 2 — напряжение «+12», но только после включения зажигания;
- 5 — «+12» по нажатию на педаль;
- 4 — клемма звонится, как отвод «массы».
Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.
Принцип работы стоп-сигнала
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.
Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.
Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).
Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.
Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.
Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.
Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.
Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
- С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
- Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
- На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
- Завершающим шагом будет проверка прибора на работоспособность.
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично
Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет
Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
Тест проводки на неработающих стоп-сигналах (проверка масса)
Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода — общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы — тоже.
На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.
Обычно при обрыве «массы» задействуют ещё одну шпильку — ту, которая подключается к спирали обогрева стекла.
Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:
- Отключаем от концевика разъём с двумя проводами;

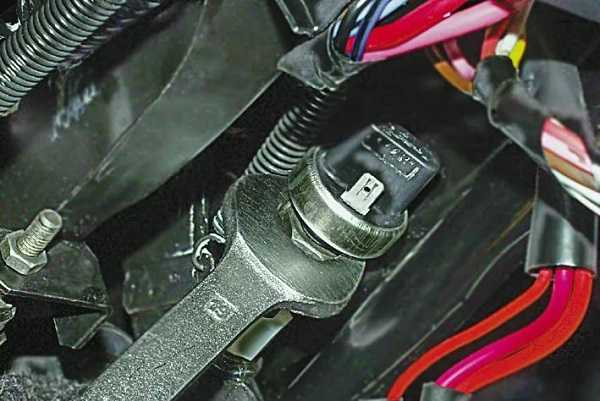

- Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
- Концевик снимается в сборе и проверяется омметром.
Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!
Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.
Способы устранения поломки
Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).
Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.
Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.
Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
Включаем стоп-сигналы принудительно
Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.
Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел — значит, ищите короткое замыкание.
Как нужно и как нельзя проверять потенциал «0 Вольт»
Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.
Рассмотрим ошибку: один щуп подключён к «массе», второй — к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это — неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.
Снятие и установка задних фонарей на ВАЗ 2110—2112
Думаю, не стоит лишний раз объяснять, что задние фонари располагаются блоками, один из которых находится в крыле, а второй в крышке багажника, поэтому рассматривать процедуру снятия будем по отдельности.
Демонтаж фонаря габарита и указателя поворота
Итак, первым делом открываем крышку багажника и открываем «окошко» на липучке в том месте, которое показано на картинке ниже:
Как видите, там необходимо открутить одну гайку. После этого сбоку нужно отвернуть отверткой саморез, при помощи которого крепится обшивка. Достаточно сделать это в одном месте, как показано на фото ниже:
И слегка отводим ее назад, чтобы получить доступ к остальным гайкам крепления задних фонарей.
Теперь можно приступать к выкручиванию двух гаек, которые крепят фонарь:
И далее с обратной стороны можно аккуратно, не прилагая чрезмерных усилий, потянуть за фонарь, чтобы он вышел наружу:
Так как сначала мы не отсоединяли колодку с проводами, то сделать это можно сейчас:
На этом можно считать половина работы выполнена. Теперь приступаем дальше.
Демонтаж фонаря заднего хода и стоп-сигнала
Сначала при открытом багажнике снимаем штекер питания с платы, как это наглядно продемонстрировано ниже:
Теперь остается лишь отвернуть две гайки, которые прекрасно видны на снимке внизу:
И также, как это было сделано в предыдущем описании, вынимаем фонарь с обратной стороны. Там может слегка мешать центральная накладка, но ее можно не снимать, если действовать аккуратно:
В случае необходимости производим замену, а установка проходит в обратном порядке. Что можно сказать по стоимости: на сегодняшний момент комплект задних фонарей на ВАЗ 2110—2112 составляет порядка 2000 рублей, но все это можно купить по отдельности блоками, то есть два правых и два левых блока.
На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.
Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео — нужен цоколь P21W.
