Снимаем руль
Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.
Рулевое колесо после демонтажа
Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.
Демонтаж «от и до»

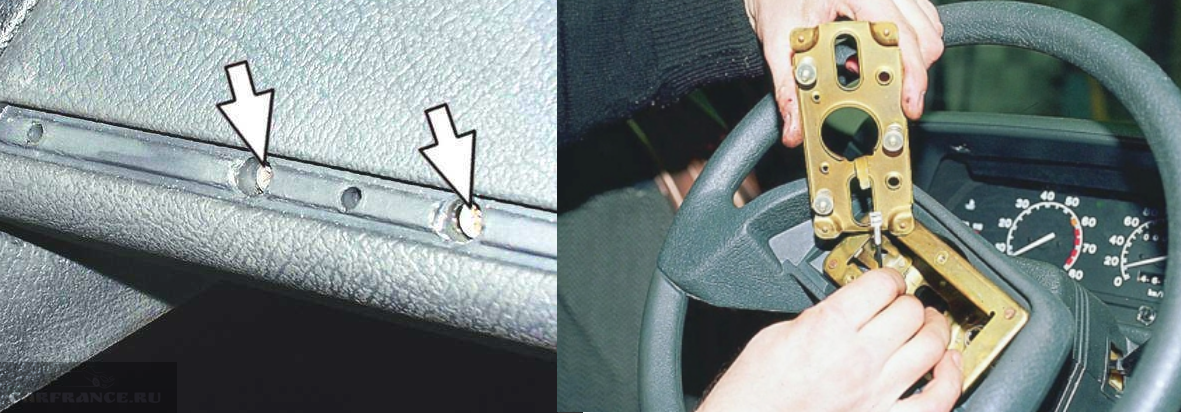

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.
Первый шаг по демонтажу

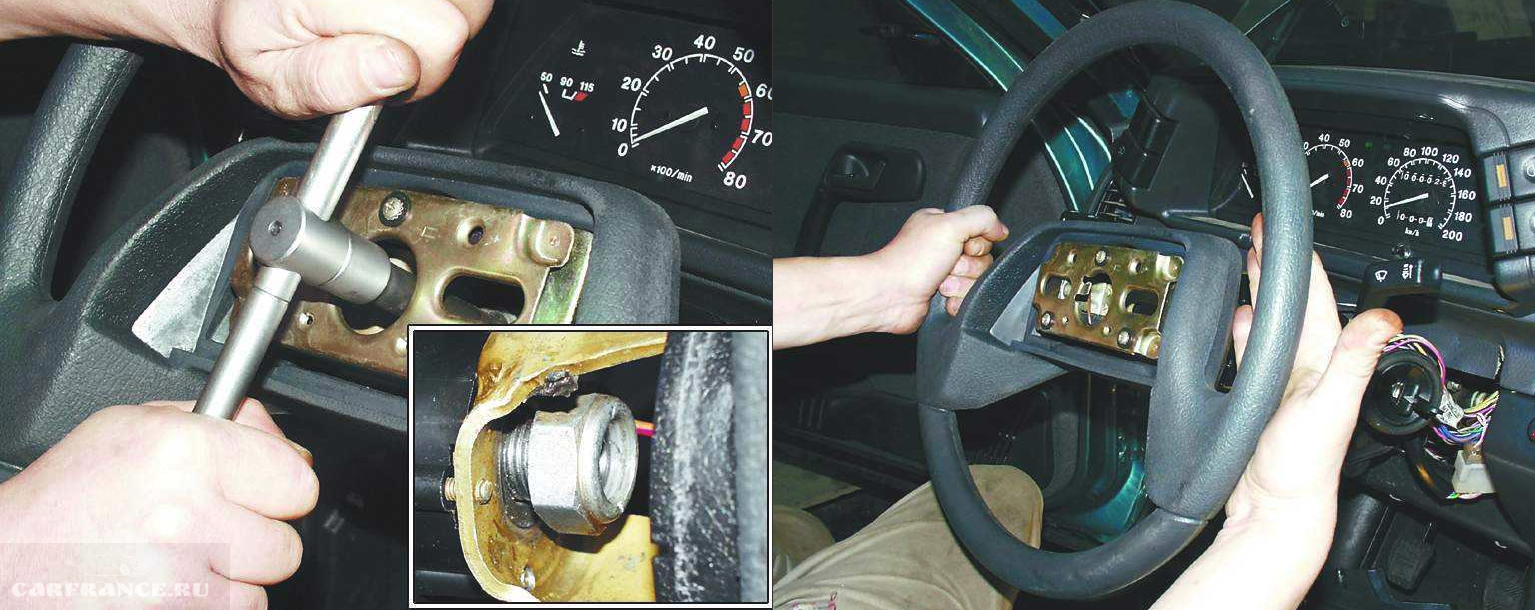

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).
Руль надо сбить со шлицов
Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.
Где находится реле поворотов Ваз 2114

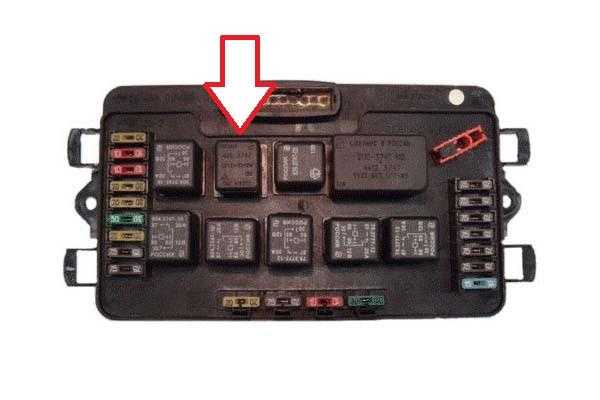

Если вы ищете, где находится реле поворотов на ваз 2114, здесь все достаточно просто. Следует всего лишь открыть капот подопытного автомобиля. Далее, сразу под лобовым стеклом с водительской стороны разыскать коробку темного цвета (блок) внутри которого собственно находятся различные предохранители и реле,а непосредственно реле поворотов Ваз 2114 имеет маркировку К2.Расположение показано на картинке:
Признаки неисправности
Как мы уже выяснили, большинство случаев неисправности систем указателей — это электромагнитное устройство, которое имеет маркировку К2. Однако, неисправности системы в целом, могут быть вызваны и другими ее элементами. К примеру, если при включении поворотников мерцание лампочек чрезмерно учащенное, это может свидетельствовать об одной, либо нескольких перегоревших, или вышедших из строя лампочках. Или, например ситуация, когда аварийная сигнализация исправно работает, а поворотники не сигнализируют — возможная причина может быть связана с неисправностью переключателя, контактов или проводки. Причиной нестабильной работы зачастую является не только само реле, но и окисление контактной группы проводов, как в фаре, так и на пути к ней. Другими словами, при обнаружении некорректной работы прерывистого светового сигнала, либо его полного отсутствия не спешите менять реле, разберитесь и проанализируйте все элементы, способные оказать влияние на работу системы (лампочки, проводку, переключатели, контакты).
Особенности электросхемы ВАЗ-2112
Владельцам авто «десятого» семейства в какой-то степени повезло: , а есть только выключатель. Доказательство приведено ниже.
Схема штатной проводки
Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).
Согласно, Правил дорожного движения, эксплуатировать легковой автомобиль ВАЗ-2115 с неисправным звуковым сигналом запрещено. Связано это с безопасностью дорожного движения, так как водитель в опасной ситуации быстро предупредить остальных участников дорожного движения иным способом не может.
Электрическая схема и устройство самого звукового сигнала не так сложно, поэтому при желании водитель может сам устранять возникшие неисправности, приводящие к отсутствию звука при нажатии на кнопку его включения. Поиск неисправности, как всегда, начинают с проверки двадцати амперного предохранителя F5
, расположено в монтажном блоке под капотом автомобиля ВАЗ-2115. Этот предохранитель будет либо целым, либо перегоревшим.
Но, даже если предохранитель цел, то всё равно его нужно вынуть и осмотреть состояние контактов
на предмет их окисления. Желательно при помощи контрольной лампы при включённом зажигании, проверить подаётся ли напряжение на его плюсовой контакт. Если напряжения нет, тогда придётся искать схему монтажного блока и проверять напряжение на той клемме, через которую подаётся питание на этот предохранитель. Если предохранитель F5 окажется перегоревшим, то придётся искать место короткого замыкания, из-за которого он вышел из строя.
Вторым устройством, по причине которого сигнал может перестать работать, является реле К6
. Стоит оно в монтажном блоке. Чтобы убедится, что он неисправно, нужно вынуть реле из гнезда и при помощи перемычки замкнуть в гнезде этого реле контакты 30 и 87. Если сами сигналы исправны, то они должны сработать, а пришедшее в негодность реле придётся заменить.
Наибольшим воздействиям, при неблагоприятных условиях эксплуатации автомобиля ВАЗ-2115, подвергаются сами звуковые сигналы
, так как располагаются они за облицовкой радиатора. В результате чего возможно окисление как контактов колодки, через которую подаётся напряжение к звуковым сигналам, так и залипание подвижного контакта внутри самого звукового сигнала.
