Регулировка и замена звукового сигнала ваз 2110 лада

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

1. сигналы от Волги с «массой» на корпусе
2. реле типа 90.3747 с фланцем крепления
3. колодка для реле
4. клеммы «мама» широкая
5. термоусаживаемая трубка (ТУТ)
6. провод многожильный сечением 2.5 мм. кв.
7. колодка под ножевой предохранитель
8. предохранитель на 20 А
9. металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

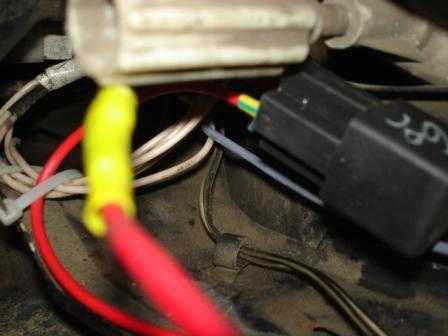

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как установить волговские сигналы?

Важно! Устанавливать «улитки» нужно рупором в низ, чтобы вода в них не затекала, а если и затечет, то сразу вытекала.

Цены варьируются в зависимости от магазинов и региона, купил я их за 350р каждую, но потом нашел в другом магазине за 450р за комплект! Кстати, установка волговских гуделок пользуется популярностью не только у тазоводов, но и у многих иномарок.

Источники

• http://vaz-russia.ru/remont-vaz-2113/zamena-rulevogo-kolesa-vaz-2113-vaz-2114-vaz-2115.html
• http://www.avtika.ru/qa/168-snjatie—zamena—ustanovka-kontaktnogo-koltsa-zvukovogo-signala
• http://vaz-2114-lada.ru/2014/08/stavim-volgovskijj-signal-gudok/

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

• 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

• 21124 – BOSCH M7.9.7, Евро-2;

• 21124 – BOSCH M7.9.7, Евро-3.

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	—	1	1
Свечи	2	—	—
Модуль зажигания	3	—	—
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	—	—	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	—	—	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	—	—
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	—	—
Подсветка замка зажигания (к бело-голубому проводу)	D+E	—	—
Отводы к жгуту дверей	—	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.

Схема подключения звукового сигнала через релеДанная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобилеУправляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе

ВНИМАНИЕ!

Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

— Истертые контактыПрижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

— Изношенное контактное кольцоТочно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка.

Износ прижимных контактов или контактного кольца имеют коварное свойство: из-за неравномерного износа, контакт может пропадать только при определенных положениях руля. Например, при движении прямо сигнал работает, а в повороте – нет. Подобные симптомы практически всегда однозначно указывают на проблемы в контактной паре «рулевая колонка – руль».

Изношенные контакты и кольцо в руле, как правило, нельзя отремонтировать. Поэтому самый лучший выход замена указанных элементов на новые.

— Окислившиеся контакты внутри руляЕще одна «рулевая» проблема – окисление внутренних контактов. Из-за большого количества окислов, достаточное количество тока не может пройти через контакты внутри руля и звуковой сигнал молчит. Нужно разобрать рулевое колесо и зачистить контакты.

с.

схема подключения звуковых сигналов.

Способы устранения поломки

Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:

1. Для начала следует произвести диагностику предохранительного устройства. Если эта деталь выгорела, то ее нужно просто заменить на новую, устройство расположено в монтажном блоке. Процесс замены не займет много времени, справиться с такой задачей сможет любой автолюбитель. Если замена предохранителя дала результаты, но уже спустя какое-то время гудок опять перестал работать, то скорей всего, причина кроется в скачках напряжения в бортовой сети. Перегрузка способствует ускоренному перегоранию предохранительного элемента, поэтому придется искать источник нагрузки и решать проблему. Для этого воспользуйтесь мультиметром или обратитесь за помощью к электрику.
2. При неисправности непосредственно клаксона устройство подлежит замене. Если диагностика путем прямого подключения к аккумуляторной батарее не дала результатов, то скорей всего, причина кроется в самом устройстве, которое нужно поменять.
3. Короткое замыкание. Для диагностики вам потребуется мультиметр и немного опыта. С помощью тестера вы сможете найти замыкание, если же вы никогда ранее не сталкивались с такой задачей, то лучше обратиться за помощью к специалистам.
4. Если стерлись прижимные контакты либо контактное кольцо, то вышедшие из строя элементы подлежат замене. Не факт, что вы сможете купить новые контакты или кольцо, поэтому вероятнее всего, придется менять клаксон в сборе.
5. Еще одна причина, по которой гудок не работает – это окисление внутренних контактов. Со временем эксплуатации, как сказано выше, на них собирается грязь и отложения, что приводит к препятствованию возникновения звука. Можно попробовать разобрать рулевое колесо машины, после чего произвести очистку внутренних контактов и собрать руль (автор видео – канал Александр Амочкин Коломна ААК).

Если вы столкнулись с проблемой неработающего клаксона, то вам наверняка будет интересно, как произвести его замену:

В первую очередь нужно демонтировать рулевое колесо. Для этого снимите накладку и выкрутите болты, которые крепят руль.
После того, как руль будет демонтирован, можно произвести очистку контактных дорожек, возможно, это поможет решить проблему

Обратите внимание на то, чтобы проволочные контакты в колонке были максимально чистыми.
Выкрутите два самореза, которые расположены под пластиковой накладкой. После демонтажа накладки вы сможете увидеть контактную пластину, есть вероятность, что проблема кроется именно в ней

Зачистите контакты и проверьте работоспособность сигнала. Если гудок не работает, то с помощью гаечного ключа на 24 вам нужно будет отвернуть гайку, но выкручивать до конца ее не нужно.
Далее, сам руль необходимо потянуть на себя, для этого придется приложить усилия. Можно попробовать сдвинуть колесо, постукивая по нему с разных сторон. Когда вы почувствуете, что руль поддался, гайка откручивается до конца.
После демонтажа рулевого колеса приступаем к снятию клаксона. Под решеткой радиаторного узла расположен модуль, его необходимо демонтировать, для этого выкрутите гайку на 13 и отсоедините разъем.
Установите новый, поставьте на место руль и проверьте работоспособность звукового сигнала.

Датчик детонации ВАЗ 2110, основные признаки неисправности

Прежде чем менять ДД на новый, рекомендуется проверить электрическую цепь его подключения. Также очень часто отказ датчика связан с окислением его контактов, в этом случае их следует прочистить. В целом же элемент отличается крайне высокой надежностью и долговечностью.

Проблемы с датчиком можно определить проведя как компьютерную диагностику, так и сделать вывод по характерным «симптомам», проявляющимся при езде, а именно:

• автомобиль заметно потерял в мощности;
• периодически зажигается индикация «Check Engine»: во время разгона, начала движения либо подъема в гору;
• двигатель троит (работает с нехарактерными звуками).

Считав электронные коды неисправности ДВС инжектор, можно сделать следующие выводы касаемо того, в каком состоянии находится ваш датчик детонации ВАЗ 2112:

• код 0325 намекает на проблемы в сети. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;
• если вышеупомянутые действия не помогли — остается только проверить ремешок ГРМ, его проскакивание также может оказаться причиной проблемы;
• коды № 0326, 0327, соответственно, говорят нам о плохом уровне сигнала от датчика детонации ВАЗ 2112. Опять чистим контакты, проверяем момент затяжки гайки (от 10 до 24 Н*м) либо меняем его на новый;
• код 0328 сообщает о слишком высоком уровне управляющего сигнала от датчика детонации. Возможно, что элемент пробивает, неисправна проводка либо также необходимо проверить зацепление ремня ГРМ.

Подобным образом можно диагностировать неисправность практически на любом автомобиле ВАЗ 2110-2112 типа инжектор кроме самых ранних моделей, производимых с 2002 г.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

Удаляем радиаторную решётку

1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя.

2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима.

3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Годится ли гудок от Волги?

Можно ли использовать в «десятке» сигнал от Волги, как установить и как подключить его самостоятельно? В ВАЗ 2110 допускается установка волжского гудка, причем последние могут быть как старого, так и нового образца. Особой разницы между этими деталями нет, разве что тональность будет немного отличаться. Ну и, разумеется, стоимость. Но учтите, что произвести монтаж путем простой замены девайса не выйдет.

Суть заключается в том, что к штатному девайсу подключены два кабеля – один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой – с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель – положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока – на штатные варианты требуется не более 5 ампер, в то время как на волжские – по 8 ампер на каждый. В итоге получается 16 ампер (автор видео – Мастер Брюс).

Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:

• в салоне транспортного средства, в монтажном блоке с предохранителями;
• в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.

Расположение датчика кислорода

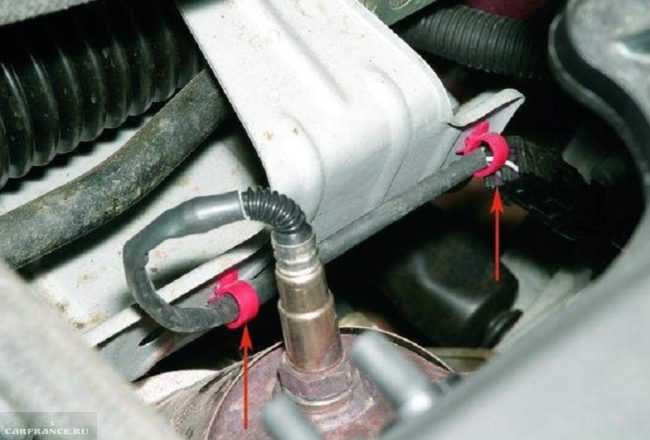

Датчик кислорода расположен в выпускном коллекторе

Прежде чем перейти непосредственно к выяснению признаков, необходимо знать, где он расположен и за что отвечает. Лямбда зонд – это автомобильный датчик, который считывает с выхлопных газов количество выходящего кислорода и регулирует подачу топливной смеси.

Зачастую, месторасположение автопроизводители выбирают перед катализатором. В данном случае, датчик находится в выпускном коллекторе. Некоторые автомобильные критики считают, что такое расположение не совсем верное, поскольку зонд должен располагаться непосредственно перед катализатором.

Схема расположения датчика кислорода в системе выхлопа

Также, для доработки системы могут устанавливаться и использоваться датчики кислорода с обратной связью. Для этого после катализатора устанавливается еще один лямбда зонд, который подключается к электронному блоку управления. Сделано это для того, чтобы более точно считывать данные с отработанных выхлопных газов, регулировать топливную смесь и уменьшить расход горючего.

Замена и можно ли его отключить?

Неисправный лямбда-зонд

Заменить датчик кислорода достаточно просто, поскольку для этого требуется только отключить его от электропитания и выкрутить с выпускного коллектора. А вот с вопросом, можно ли ездить при отключенном датчике, все обстоит намного сложнее.

Схема расположения датчика кислорода с обратной связью

Признаки неисправности и коды ошибок

Итак, рассмотрим основные признаки неисправности датчика кислорода на 16-клапанном двигателе ВАЗ-2112:

1. Увеличенный расход топлива.
2. Провали на холостом ходу.

3. Падение динамики и мощности двигателя.

Стоит отметить, что такими же причинами обладают и другие датчики, поэтому для получения более детального ответа, необходимо подключиться к электронному блоку управления двигателя и посмотреть какие именно ошибки выскочили.

Так, рассмотрим, какие ошибки вызваны именно неисправностью лямбда зонда:

Ошибка Р0130	Неверный сигнал датчика кислорода 1
Ошибка Р0131	Низкий уровень сигнала датчика кислорода 1
Ошибка Р0132	Высокий уровень сигнала датчика коленвала 1
Ошибка Р0133	Медленный отклик датчика кислорода 1
Ошибка Р0134	Отсутствие сигнала датчика кислорода 1
Ошибка Р0135	Неисправность нагревателя датчика кислорода 1
Ошибка Р0136	Замыкание на землю датчика кислорода 2
Ошибка Р0137	Низкий уровень сигнала датчика кислорода 2
Ошибка Р0138	Высокий уровень сигнала датчика кислорода 2
Ошибка Р0140	Обрыв датчика кислорода 2
Ошибка Р0141	Неисправность нагревателя датчика кислорода 2
Ошибка Р1102	Низкое сопротивление нагревателя датчика кислорода
Ошибка Р1115	Неисправная цепь нагрева датчика кислорода
