Возможные неисправности: признаки и причины
Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:
- Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
- Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.
Причин, по которым клаксон отказывается функционировать, может быть несколько:
- Одна из самых часто встречаемых причин – это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
- Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
- Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
- Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
- Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
- Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.
Свидетельства загрязнения
Рассмотрим признаки, которые свидетельствуют о неисправности дроссельной заслонки:
- Обороты. Вы резко отпускаете педаль газа, но мотор не спешит переходить на холостые обороты с повышенных. Вместо плавного сброса и набора двигатель начинает потряхивать, он или глохнет вовсе, или с большим трудом восстанавливает нужные обороты;
- Запуск. У вашего ВАЗа затруднен холодный запуск, а иногда вы не можете быстро завести даже горячий двигатель. Причины такого явления могут быть и другие, но о том, что виновата именно дроссельная заслонка, может свидетельствовать то, что после нескольких прогазовок (кратковременных нажатий на газ) двигатель обычно запускается;
- Стартер подолгу крутит перед запуском, а из выхлопной трубы при этом слышится запах бензина;
- Двигатель может еще пару минут «троить» после запуска.
Датчик положения ДЗ
Датчик положения ДЗ может быть контактный (поставляется в заводской комплектации), и бесконтактный. Чаще всего бесконтактный ДПДЗ ставят, проведя снятие старого и обнаружив, что восстановить его качественно не получится.
Этот датчик на ВАЗ 2110 расположен непосредственно на дроссельном патрубке, присоединен к оси дроссельной заслонки.
О том, что необходима проверка ДПДЗ ВАЗ 2110, его нужна почистить (а возможно, и заменить), свидетельствуют такие симптомы:
- «Плавающие» холостые обороты;
- При нажатой педали газа во время разгона машина движется рывками;
- Повышен расход топлива по сравнению с тем, что был ранее;
- Возможно (но не обязательно), что будет загораться «Check Engine» на приборной панели.
Основная опасность, что при неисправности ДПДЗ будет искажать информацию, касающуюся положения заслонки, тогда вашему ВАЗу будут гарантированы перебои в работе мотора, плюс — перерасход топлива.
Замена звукового сигнала на 2110
Рассмотрим основные причины, по которым может понадобиться ремонт звукового сигнала ВАЗ 2110
- наиболее распространенная – сломано предохранительное устройство. Поломку починить просто, так как не затронут сам клаксон;
- короткое замыкание бортовой сети машины;
- неисправность гудка. В том случае, если после смены предохранительного агрегата ситуация не изменилась, проверьте работу клаксона методом подключения его к батарее аккумулятора. Если конструкция не сломана, при получении сигнала она будет сигнализировать об этом;
- возможно, произошло окисление элементов рулевого колеса. Это может стать причиной появления отложений и невозможности передавать импульс для слаженной работы гудка;
- выход из строя (износ) контактного кольца на руле. Износ – проблема, от которой никто не застрахован, поэтому старайтесь максимально увеличить срок эксплуатации смазыванием графитной смазкой.
Возможно, проблема заключается в прижимных контактах, которые стерты. Они находятся на рулевой колонке. Поломка распространена в машинах отечественного производства. На выручку придет графитовая смазка: если использовать ее для смазывания деталей, больше всего подвергающихся сносу, можно заметно уменьшить необходимость обращаться на станцию технического обслуживания.
Звуковой сигнал 20.3721 — устройство в автомобиле, превращающее постоянный ток, протекающий через него в звуковое излучение большой мощности, слышимого спектра частот. Его устанавливают в первую очередь для повышения безопасности участников дорожного движения.

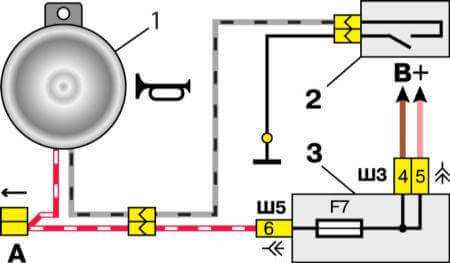

Схема подключения звукового сигнала 2110
На автомобиле установлен звуковой сигнал типа 20.3721, который закреплен на усилителе панели рамки радиатора в моторном отсеке автомобиля. В действие приводиться от контактов центральной кнопки рулевого колеса. Там расположено контактное кольцо, которое закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя. Менять звуковой сигнал рекомендуется в случае, если он совсем не воспроизводит звукового сигнала или если не поддается регулировке. Регулировку производят винтом, расположенном на корпусе сигнала, поворачивая винт в ту или иную сторону.

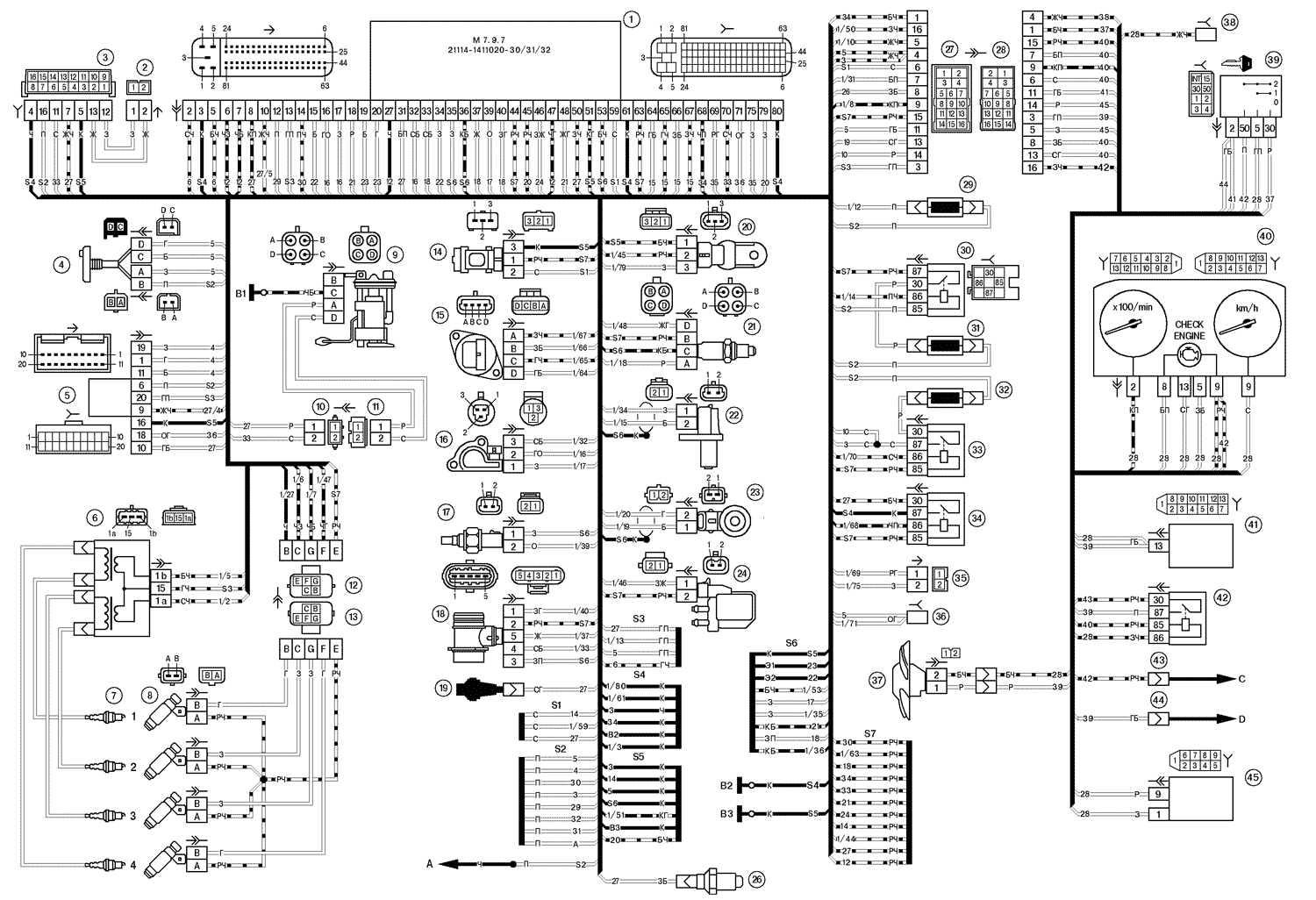

Электрическая схема ЭСУД а/м ВАЗ-21101 с контроллером 21114-1411020-30/31/32
Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21101:
1 — контроллер;
2 — колодка жгута системы зажигания к жгуту салонной группы АБС ;
3 — колодка диагностики;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — катушка зажигания;
7 — свечи зажигания;
8 — форсунки;
9 — электробензонасос;
10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 — колодка жгута системы зажигания к жгуту форсунок;
13 — колодка жгута форсунок к жгуту системы зажигания;
14 — датчик скорости;
15 — регулятор холостого хода;
16 — датчик положения дроссельной заслонки;
17 — датчик температуры охлаждающей жидкости;
18 — датчик массового расхода воздуха;
19 — датчик контрольной лампы давления масла;
20 — датчик фаз;
21 — датчик кислорода;
22 — датчик положения коленчатого вала;
23 — датчик детонации;
24 — электромагнитный клапан продувки адсорбера;
26 — датчик указателя температуры охлаждающей жидкости;
27 — колодка жгута системы зажигания к жгуту панели приборов;
28 — колодка жгута панели приборов к жгуту системы зажигания;
29 — предохранитель цепи питания контроллера;
30 — реле зажигания;
31 — предохранитель реле зажигания;
32 — предохранитель цепи питания электробензонасоса;
33 — реле электробензонасоса;
34 — реле электровентилятора;
35 — колодка жгута системы зажигания к соединителю кондиционера;
36 — колодка жгута системы зажигания к жгуту боковых дверей.
37 — электровентилятор системы охлаждения;
38 — диагностический разъем;
39 — выключатель зажигания;
40 — комбинация приборов;
41 — блок бортовой системы контроля;
42 — реле стартера;
43 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
44 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
45 — маршрутный компьютер.
A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2, В3 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
