Замена рулевой рейки калины

Диагностика рулевой рейки Калина (рулевой рейки 2110)

Ремонт рулевой рейки следует начинать с диагностики. Узнать, нуждается ли рейка в ремонте – проще простого, для этого откройте капот и возьмитесь рукой за рулевую тягу в районе ее крепления к рейке.

Подергайте рулевую тягу вверх-вниз, вверх-вниз. При исправной рейке тяга не сдвинется и на миллиметр, в моем случае рейка просто болталась в корпусе. Не удивительно, что при движении по гравию в салоне слышалось оглушительное громыхание.

Вот видео, в котором видна разница в работе старой рейки (после 164 т.км) и новой (после 3 т.км)

https://youtube.com/watch?v=7SApy6XYE-4

Люфт руля диагностировать также очень просто. На припаркованном авто (и заглушенном двигателе, если машина с усилителем) попытайтесь слегка поворачивать руль одним пальцем, вправо-влево, вправо-влево. Если люфта нет, то рулевое колесо будет упруго сопротивляться Вашему воздействию и возвращаться в исходное положение. Если же люфт есть, то руль будет очень свободно «болтаться» в его пределах.

Для машин с усилителем руля, чтобы он не мешал диагностике, его необходимо отключить, то есть двигатель должен быть заглушен.

К сожалению, я не заснял, как это выглядит, но в моем случае люфт на руле составлял порядка 10°. Каждый раз, останавливаясь на светофоре, я указательным пальцем покачивал руль из стороны в сторону, и это радовало меня все меньше.

На ходу люфт проявляется как пустое вращение руля в нулевой зоне (когда колеса смотрят прямо). Для небольшой корректировки курса приходится значительно повернуть руль, причем эффект сначала отсутствует, а проявляется внезапно, когда руль достигает противоположного края люфта. Покачивание рулем в пределах люфта вообще не дает никакого эффекта. На трассе все это выглядит очень неприятно и небезопасно, особенно на высоких скоростях. Кроме того, с люфтом больше 10° вряд ли удастся пройти техосмотр, ведь такой авто не отвечает элементарным требованиям безопасности.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе. Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
3. Снимаем оба передних колеса.
4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
5. Под капотом потребуется извлечь АКБ в паре с площадкой.
6. Вынимаем теплоотражатель.
7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
3. Плоскогубцами, отвертками и ключевыми наборами.
4. Молотком, киянкой и съемником для наконечников рулевых тяг.
5. Зубилом, штангенциркулем и малярной кистью.

Конструктивные особенности

В структуру рулевого узла Лада Калина входят:

• усилитель с электроприводом;
• колонка руля, способная регулироваться по вылету и наклону;
• рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
• тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

Рисунок отображает конструкцию реечного узла Лада Калина.

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах.

Конкретное положение трубы фиксируется рычагом, который соединен со специальной втулкой, выполняющей регулировочную миссию. Она накручена на стяжной болт, располагающийся как раз в прорезях пластин. Во время поворота рычага происходит синхронное вращение втулки. В этот момент фиксация пластины ослабевает, а руль начинает поддаваться изменению своего положения. Пружины, находящиеся посреди кронштейна и пластин, вовремя послабления крепления подтягивают трубу в направлении вверх.

Повторимся, рулевой узел Лада Калина обладает двумя тягами и поворотными рычагами. В конструкцию тяги входят два наконечника, один из которых является внешним, а второй — внутренним. Процесс регулирования длины тяги выполняется посредством вращения присутствующей здесь же резьбовой втулки. Завершив регулировочную манипуляцию, положение наконечников следует зафиксировать специально предназначенными болтами. Внешний наконечник тяги посредством шарового шарнира соединен с кронштейном поворотного рычага.

Усилитель рулевого механизма, функционирующий на электрическом приводе, меняет свою степень усиления в зависимости от скоростного режима движения. На остановленном автомобиле усилитель выдает максимальный вращающий момент, и руль крутится весьма легко. С набором скорости усилие на руле Лада Калина возрастает, чему способствует снижение момента, вырабатываемого данным узлом. В основе механизма заложен электродвигатель, которые передает вращение посредством редуктора, «спрятанного» под кожухом колонки. Управление усилителем осуществляется с помощью электронного блока, который снабжается импульсами от датчиков скорости, распознает величину усилия при вращении вала рулевой колонки, а также считывает количество оборотов моторного вала. Приборная панель располагает специальным индикатором, позволяющим контролировать работу усилителя.

Устройство рулевой рейки Калина (рулевой рейки 2110)

Мне удалось выяснить, что на Калину устанавливается рулевая рейка от «десятки», нового образца, косозубая, которая использовалась еще на семействе ВАЗ-2110, 2111, 2112. Рулевая рейка семейства 2108 существенно отличается, а потому детали надо покупать именно для «десятошной» рейки (рулевой рейки от ВАЗ-2110).

Прежде чем самостоятельно проводить ремонт рулевой рейки, я рекомендую Вам с устройством рулевого управления ВАЗ-2110 и понять, как оно работает, но сразу скажу, снять рейку в одиночку – проще простого, а вот поставить ее назад, одному — вряд ли получится. Это надо делать вдвоем: один будет держать рейку со стороны моторного отсека, а второй – соединять ее с фланцем рулевого вала, в салоне.

Сама по себе рулевая рейка ВАЗ-2110 по конструкции довольно проста, но содержит, на мой взгляд, три очень слабых места: втулка рейки, упор рейки и резиновые защитные чехлы.

Резиновые чехлы могут протереться или порваться, тогда в корпус рейки попадет дорожная пыль, служащая абразивом, а в таких условиях рейка долго не проработает.

Втулка рейки служит направляющей для правого конца рейки. Рейка должна быть туго посажена во втулке и работать в условиях обильной смазки, только тогда втулка не будет изнашиваться, а рейка не начнет болтаться. Изношенная втулка является основной причиной стуков рулевого механизма 2110. При отсутствии качественной смазки, а так же при попадании пыли в корпус, материал втулки начинает интенсивно изнашиваться, рейка все больше болтается внутри втулки, и тогда, при проезде мелких неровностей мы слышим барабанную дробь.

Упор рейки прижимает левый край рейки (зубья) к шестерне рулевого вала. Без достаточной смазки, упор рейки довольно быстро изнашивается, при этом зубья рейки перестают плотно прижиматься к шестерне рулевого вала и возникает люфт руля. Упор прижимается к рейке гайкой упора, которую, теоретически можно и подтянуть, таким образом, сильнее прижав рейку к шестерне рулевого вала. Это временно снижает уровень шума, но если упор уже стерся до металла, то такой вариант может привести к усиленному износу самого рулевого механизма – зубьев шестерни и рейки, поэтому, подтяжка гайки упора если и допустима, то лишь как временная мера.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь

Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

• При повороте руля появляется стук под капотом.
• Продольный люфт руля.
• Повышение усилий при повороте руля.
• Масляные пятна под машиной.
• Заедание руля при поворотах.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

• Износ элементов составляющей рейку.
• Повреждение вследствие ДТП, когда удар пришелся в колесо.
• Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

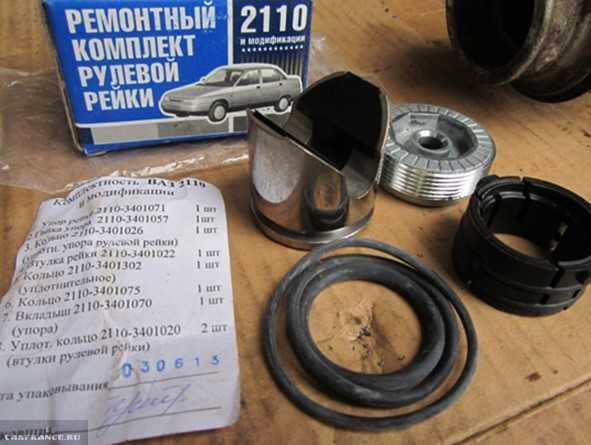

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Как разобрать и отремонтировать рейку при заклинивании?

Ремонтная процедура, как и замена рулевой рейки, начинается с разборки узла. Для выполнения комплекса действий приобретаем ремкомплект.

1. Для разборки рейки откручиваем регулирующую гайку, а затем извлекаем упорную втулку. Если в данный момент испытываем затруднения, то пользуемся киянкой, которой наносим несильные удары по реечному корпусу.
2. Демонтируем боковые заглушки вместе с пыльником. Предварительно срезаем пластиковый крепеж.
3. Пыльник обязательно заменяем новым изделием.
4. Также посредством киянки производим выемку вала из корпуса рейки.
5. Внутри освободившегося картера обнаруживаем пластиковую втулку, которую извлекаем, вооружившись отверткой. Этот компонент также заменяем на новый аналог (присутствует в ремонтном комплекте).
6. Очищаем внутреннюю полость картера рейки от старой смазки. Вымываем и просушиваем.
7. Накладываем новую смазку. С особой тщательностью смазываем зубчатую пару.
8. Выполняем осмотр всех других компонентов реечного механизма и при возникновении подозрения на износ меняем их. Демонтаж руля в Лада Калина происходит так.

1. Отсоединяем АКБ.

2. Отключаем подушки безопасности. Ослабляем фиксаторы и сдвигаем их в бок.

3. Отсоединяем двухпроводной разъем клаксона.

4. Переходим к валу руля и на участке, где присутствует стрелка, намечаем расположение (до момента снятия).

5. Гайку рулевого колеса ослабляем, но полностью не выкручиваем.

6. Беремся за руль и раскачивающими движениями в стороны подвигаем его вплотную к указанной гайке.

7. Теперь выравниваем колеса и располагаем руль строго в прямом положении.

8. Вынимаем штифт, после чего вставляем его в блок переключателей, расположенный непосредственно под рулем. В этот момент обод руля должен быть четко зафиксирован.

9. После извлечения проводов приступаем к съему самого рулевого колеса.

10. Проверяем целостность всех элементов.

11. Сборка осуществляется по обратному алгоритму.

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

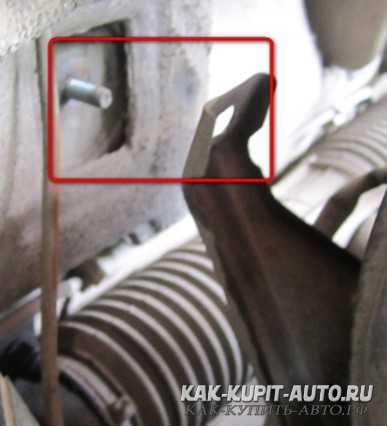

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Необходимый инструмент

Теперь рассмотрим, какой инструмент понадобится Вам для самостоятельного ремонта рейки. Этот список не менее важен, чем список запчастей, ведь если у Вас не окажется правильного ключа, то ремонт может остановиться на самом интересном месте.

Начнем с самого экзотического и самого важного ключа, от которого ремонт рейки зависит целиком и полностью. Он понадобится Вам в тот момент, когда рейка будет уже снята с машины и перевернув ее Вы увидите гайку упора рейки

Готовясь к ремонту, я засунул фотоаппарат под рейку и сделал пару снимков. И вот что я увидел. Так выглядит гайка упора рейки (вид снизу):

Ключ рейки рулевого механизма бывает двух видов: для рейки 2108 и для рейки 2110. Для рейки 2108 это простой восьмигранник на 17, он нам не подходит. Наш вариант – это восьмигранник на 24, с углублением в центре, именно так выглядит ключ для гайки упора рейки 2110. Скажу сразу, вот такой вариант НЕ покупайте ни в коем случае:

Гайка упора сидит в корпусе довольно плотно, кроме того резьба ее замята при сборке, чтобы она не откручивалась. Такой ключик не способен открутить эту гайку, при первой же попытке он разваливается на части:

Чтобы при снятой рейке не метаться, в поисках решения, сразу покупайте более надежный ключ, в котором нет хлипких сварных соединений. Мне повезло, и в ближайшем магазине я приобрел вот такой добротный ключик, рукоять которого вкручена в головку:

Теперь рассмотрим второй, не менее важный для ремонта рейки, ключ. Мы не станем разбирать детали подвески, и тем самым нарушать ее геометрию. Просто открутим рулевые тяги от рулевой рейки, а при сборке установим их на место, поэтому регулировать развал после ремонта нам не понадобится. Однако рулевые тяги крепятся к рейке довольно мощными болтами, открутить которые обычным ключом Вам вряд ли удастся. Для этого нужна мощная головка на 15 мм и ключ с длинной рукояти около метра.

В моем распоряжении был шарнирный вороток с рукоятью 40 см и полуметровый кусок стальной трубы, послуживший удлинителем.

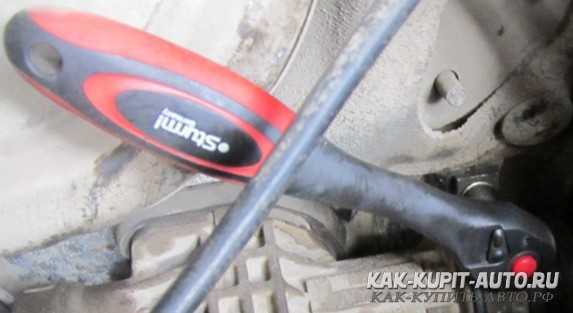

Третий ключ, который, по моему глубокому убеждению, обязателен для ремонта рейки – это ключ-трещотка, которым несравнимо удобнее откручивать и закручивать гайки крепления рейки к кузову. Дело в том, что гайку нужно прогнать почти по всей длине шпильки, а работать при этом приходится «на ощупь» – места там очень мало. С трещоткой все 4 гайки крепления рейки к кузову, Вы открутите и закрутите за 5 минут, а без нее можно провозиться и час.

Для трещотки необходимо приготовить головки на 10 и на 13, а головка на 15 должна подходить к упомянутому выше воротку. Так же пригодятся накидные ключи на 10 и на 13 (для снятия АКБ и площадки под ней), домкрат, острый нож (срезать хомуты), пара перчаток, фонарь, средних размеров плоская и крестовая отвертки для откручивания стальных хомутов. Для работ в районе педалей понадобится фонарь, а для снятия и установки рейки мне очень пригодилась большая монтировка.

Монтировка, или что-то подобное – просто обязательны, если Вы будете устанавливать рейку без напарника. Я хотел было позвать соседа по гаражу, но осилил данную операцию сам. Однако, вытирая пот со лба, сразу скажу – дело это непростое и лучше позвать соседа заранее.

Вот список использованного в ремонте инструмента:

• • Спецключ для гайки упора рулевой рейки 2110
  • Большой шарнирный вороток (для головки на 15)
  • Ключ трещотка средний (для головок на 10 и на 13)
  • Головки на 10, 13 и 15
  • Накидные ключи на 10, 13 (не обязательно).
  • Нож
  • Отвертка плоская и крестовая
  • Домкрат
  • Фонарь
  • Большая монтировка
