Замена рулевой рейки ваз 2107

Советы по замене рулевой рейки ВАЗ 2114 (инструкция)

1. Для удобства выполнения последующих работ вынимаем АКБ и адсорбер.
2. Внутри салона открутите болт крепления промежуточного вала рулевой колонки от вала приводной шестерни рулевого механизма.
3. В подкапотном пространстве отсоединяем рулевые тяги от поворотных рычагов.
4. С обеих сторон отворачиваем по две гайки крепления рулевого механизма.
5. Отсоединяем вал привода от вала рулевого управления и вынимаем рулевой механизм через отверстие рулевой тяги, предварительно поддомкратив автомобиль так, чтобы рычаг стойки не мешал извлечению.
6. Устанавливаем рулевой механизм в порядке обратному снятию.

При монтаже рулевой, рейку устанавливают в среднее положение, то есть должны совпасть метки на пыльнике и картере, отметка на валу шестерни должна находиться справа. В случае проворачивания шестерни, необходимо сдвинуть рейку до упора в одну из сторон.

Для замены рулевой рейки ВАЗ 2114 понадобятся:

• жидкость WD-40;
• рожковый ключ «на 13», «на 22», «на 19»;
• трещотка с головкой «на 13», «на 17», «на 22»;
• зубило и отвёртка, монтировка, домкрат;
• новая рейка ВАЗ 2114.

Цена стандартной рейки ВАЗ 2114 от производителя ВАЗ с артикулом 21080340001210 составит порядка 3100 рублей. Так же можно приобрести и его аналог от производителя TRIALLI с артикулом CR108 за 2300 рублей, и компании FENOX с артикулом SR1600207 – 3400 рублей.

Средняя стоимость запчасти указана на весну 2017 года по Москве и области.

1Для удобства выполнения последующих работ снимаем АКБ, адсорбер, воздушный фильтр.

2С помощью отвёртки и молотка необходимо расконтрить два болта крепления рулевых тяг.

3Ключом с головкой «на 22» отвинчиваем их.

4Отсоединяем рулевые тяги от рулевой рейки.

5Выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи рожкового ключа «на 13» выкручиваем болт из нижнего фланца эластичной муфты, который находится около педального узла.

6В моторном отсеке ключом «на 13» отворачиваем гайки крепления скоб рулевого механизма к передку кузова с правой стороны.

9Ключом «на 13» отворачиваем гайки крепления рулевого механизма к передку кузова с левой стороны.

10Поддомкрачиваем автомобиль так, чтобы рычаг стойки не мешал откручиванию болтов.

11Полностью отворачиваем гайки крепления рулевого механизма.

12Сдвигаем вперед рулевой механизм до выхода шлицевого конца шестерни из отверстия передка кузова и вынимаем его через отверстие в брызговике.

14Приступаем к установке новой рулевой рейки и сборке в обратной последовательности.

15При необходимости ключом для рулевой рейки выполняем регулировку упорной гайки.

• mylada.net
• luxvaz.ru
• www.drive2.com
• etlib.ru

Замена

Если вы решили заменить рейку своими руками, пригласите себе в помощь кого-нибудь из знакомых. Помощник в этом процессе обязательно потребуется. Приготовьте также следующие инструменты и средства:

• набор гаечных ключей;
• ключ-шестигранник на 17;
• домкрат;
• баллонный ключ;
• кирпичи или бревна чтобы установить приподнятую переднюю часть авто без колес;
• съемник рулевых тяг (если есть);
• средство против ржавчины (WD-40);
• смазка «Литол» или аналог;
• тряпка.

Порядок выполнения работ:

1. Установите автомобиль на ровной площадке.
2. Зафиксируйте его стояночным тормозом.
3. Приподнимите с помощью домкрата, баллонного ключа и бревен (кирпичей) переднюю часть машины, и демонтируйте передние колеса.
4. Отключите минусовую клемму от аккумулятора.
5. В салоне со стороны водителя в районе блока педалей открутите стопорный болт кардана рулевого вала.
6. В моторном отсеке демонтируйте адсорбер, и отодвиньте его в сторону.
7. Открутите гайки рулевых наконечников, предварительно вытянув шплинты.
8. С помощью съемника для тяг извлеките наконечники из стоек. Если съемника нет, снизу легкими ударами подбейте наконечники, стараясь не повредить на них резьбу.
9. Обрызгайте гайки крепления хомутов рулевой рейки средством для удаления ржавчины и дайте ему впитаться.
10. Отверните гайки хомутов ключом (4 шт).
11. Извлеките рулевую рейку, подав ее в правую (пассажирскую) сторону.
12. Снимите с рейки наконечники и определите примерное количество витков, на которое были завернуты гайки, чтобы потом затянуть их более-менее точно, и доехать до ближайшего СТО для регулировки развала-схождения.
13. У новой рейки снимите заглушки по бокам и максимально заполните корпус «Литолом».
14. Прикрутите наконечники к тягам (не перепутайте их местами – они отличаются).
15. Установите новую рейку на место, наживив гайки на шпильках хомутов.
16. Позовите помощника и попросите его помочь вам направить приводную шестерню рулевого вала в посадочное место на корпусе рейки. Проконтролируйте четкое совпадение шлицов.
17. Закрутите на рулевом кардане стопорный болт.
18. Остальные монтажные работы осуществите в обратном порядке. Не забудьте смазать все резьбовые соединения «Литолом» — в следующий раз разбирать будет легче.

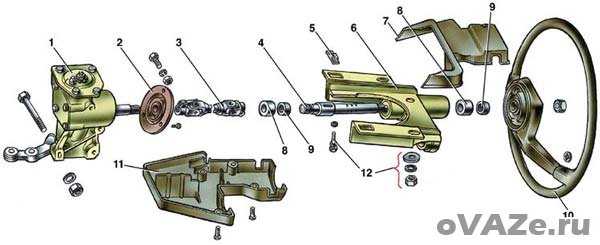

↑ Детали рулевого механизма

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна.

• Отверните болты крепления кронштейна 6 и снимите вал рулевого управления с кронштейном.
• Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий в сошке.
• Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова.
• Отверните винты крепления уплотнителя вала рулевого управления и снимите его.

Порядок ремонта и замены рулевой колонки на ВАЗ «классика»

Хочу также сказать, что выполнял эту работу довольно давно и могу некоторые момент не вспомнить, но основную суть проделанной работы, постараюсь привести с фотографиями и описанием выполняемых действий.

Итак, первым делом необходимо извлечь рулевой вал. который зажат в колонке.

Затем берем ключ на 30, желательно конечно головку и мощный длинный вороток, и пытаемся сорвать гайку крепления рулевой колонки:

После этого откручиваем три болта крепления колонки к кузову автомобиля. Если честно, то это довольно неудобно делать, так как расстояние между гайками (под капотом) и самим кузовом очень мало и приходится выворачивать ключ чуть ли не наизнанку, чтобы удерживать болты от проворачивания.

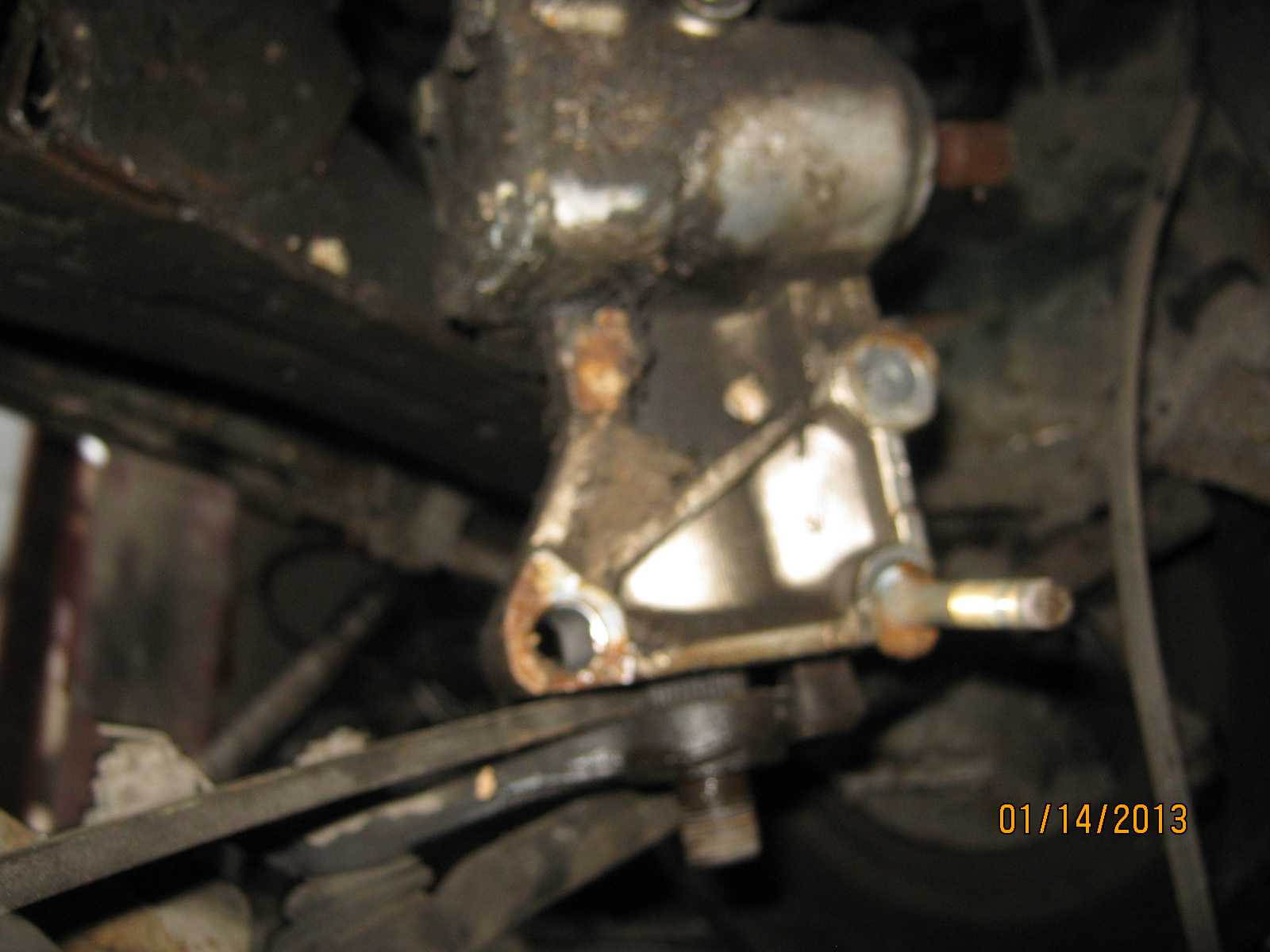

На фото выше показан нижний болт, который наиболее неудобный для отворачивания. С обратной стороны откручиваем гайки трещоткой, чтобы все было удобнее и намного быстрее:

После того, как все гайки откручены, колонка отходи в сторону от кузова, но все еще держится на шлицах рулевой тяги. и сбить ее с вала не так-то просто. Можно сначала поддеть монтировкой и пробовать рывками сбить, или упираясь ногами:

После того, как удалось сбить колонку, можно приступать к ее установке. Разумеется, предварительно покупаем новую колонку для ВАЗ 2107, цена которой составляет примерно 2 000 рублей. Замена осуществляется в строго определенной последовательности.

Когда нужно менять рулевую рейку

Перечисленные неисправности рейки требуют немедленного ее ремонта или замены. Если этого не сделать, рулевое управление может выйти из строя в любой момент, поставив под угрозу жизнь водителя и пассажиров автомобиля. Существует три варианта устранения неполадок рулевой рейки:

• регулировка (выполняется после полной диагностики в случае, если рейка не требует ремонта или замены);
• ремонт (включает замену ремкомплекта);
• замена всего узла (предусматривает установку новой рейки с тягами или без них).

Если неисправная рулевая рейка имеет ресурс более 100 тыс. км пробега, ремкомплект не всегда способен изменить ситуацию в лучшую сторону. В этом случае требуется ее замена.
