Замена резонатора lada kalina sedan (ваз калина)

Как заменить резонатор?

Замена резонатора предполагает выполнение определенного перечня действий, о которых мы расскажем дальше.

Откручиваем гайки, которые удерживают хомут, фиксирующий стыковое соединение патрубка глушителя и резонаторного узла системы. Предварительно рекомендуем обработать резьбовые соединения проникающим веществом или его аналогом, поскольку они склонны прикипать и в не «отмоченном» состоянии весьма плохо поддаются откручиванию. Если такой подход не оказывает желаемого эффекта, то хомут придется «подрезать» специальным инструментом.
Далее с помощью несильных постукиваний молотком сбиваем обозначенный хомут со стыкового места. В некоторых случаях крепеж поддается снятию без применения молотка.
Теперь снимаем глушитель с двух резиновых элементов подвески, первый из которых располагается в области задней балки, а второй – в районе основного выхлопного патрубка.
Снимаем глушитель.
В Лада Калина сам резонатор крепится к нейтрализатору посредством трех стальных гаек, которые также склонны прикипать. С целью «борьбы» с данным явлением нелишним будет предварительно обработать их тем же проникающим составом. Если эффект недостижим, то «поможет» болгарка.
Когда резонатор демонтирован, то установка нового аналога осуществляется в соответствии с алгоритмом, обратным процедуре снятия. Также можно прибегнуть к иному варианту замены рассматриваемого нами узла контура выхлопа.
Отработавший свой ресурс элемент системы следует вырезать в пределах: от гофрированного компонента до основного патрубка глушителя.
Теперь придется прибегнуть к сварочным работам, посредством которых новый резонатор «монтируется» не место удаленного изделия.

Замена резонатора Лада Калина

Автомобиль стал уж больно громко работать. Глушитель стоял новый (как заменить смотрите здесь), но все же решил залезть под машину и проверить герметичность всей системы выпуска отработанных газов. Оказалось, что прогнила труба резонатора (дополнительного глушителя) в месте, между основным и дополнительным глушителями.

В такой ситуации резонатор необходимо заменить. Что бы заменить резонатор на Калине, его необходимо снять (это очевидно). Для этого Вам придется открутить три гайки, крепящие его к выпускному коллектору и 2 гайки хомута, соединяющего резонатор с основным глушителем. Работу лучше всего выполнять с ямы.

Задача на первый взгляд простая, но есть одно «но» — гайки на коллекторе могли очень сильно прикипеть и открутить их будет очень сложно. Побрызгайте на них WD-40, используйте мощные ключи. Для удобства можно снять защиту двигателя.

После того, как все откручено, снимаем его с подвесов и вытаскиваем наружу. Сам резонатор был в хорошем состоянии, а вот два колена, идущие к хомуту прогнили. Поэтому я решил не тратиться и не покупать новый, а попробовать решить проблему при помощи сварки и болгарки. Если у Вас дела обстоят намного хуже или просто не хотите морочить голову, то купите новый резонатор и устанавливайте его в обратной последовательности (дальше можете не читать).

Латки я вырезал из трубы старого глушителя (она тоже имеет такие же изгибы) — отрезал её от глушителя, перерезал вдоль и нарезал латки необходимой длинны. После, при помощи молотка и наковальни придал им необходимую форму. Теперь можно приступать к сварочным работам.

Получилось довольно не плохо (здесь главное герметичность, а не красота). Теперь можно устанавливать все на место в обратной последовательности. Пока снят дополнительный глушитель можно подтянуть ручник, если это нужно, просто в другой раз придется заново все снимать. Таким образом этот отремонтированный резонатор прослужит мне еще несколько десятков тысяч километров.

Источники

http://okuzove.ru/remont-kuzova/glushitel-na-lada-1118-kalina.html
http://autotema.info/sovety-i-instrukcii/zamena-elementov-vyxlopnoj-sistemy-na-lada-kalina.htm
http://car-hobby.ru/zamena-rezonatora-lada-kalina.html

Как определить неисправность глушителя на «Ладе Калина»

Автомобили отечественного производства имеют упрощённую конструкцию выхлопной системы. Благодаря этому водитель без труда сможет определить неисправности в работе глушителя «Лады Калина».

Прежде всего необходимо уточнить, какие именно риски возможны при использовании неисправного устройства:

если в «глушаке» образовалась дыра, токсичные газы могут поступить в салон. Опасность состоит в том, что выхлопные газы не имеют цвета и запаха. После даже непродолжительного периода вдыхания водитель может почувствовать головную боль, тошноту и усталость;
если механизм системы вышел из строя, то сразу же будут заметны громкие хлопки в резонаторе. А сегодня многие районы города и развлекательные учреждения ограничивают уровень шума на своей территории, поэтому водитель автомобиля может получить штраф;
снижение комфортности во время поездок, так как уровень шума при неисправном глушителе не позволит разговаривать или слушать музыку.

Неисправности можно определить самостоятельно. Для этого не требуется каких-то специальных знаний или оборудования.

Важно, чтобы глушитель всегда находился в строго горизонтальном положении

Пошаговая инструкция для диагностики неисправности

Действуйте в такой последовательности:

Внимательно прислушайтесь к шумам, которые возникают при движении автомобиля. Если глушитель неисправен, то машина будет работать намного громче, чем ранее. И также стуки или характерное бульканье во время езды говорят о поломках в выхлопной системе.
Поднимите машину на домкрате и осмотрите корпус устройства. На нём не должно быть дыр или даже обычной ржавчины. Если на корпусе уже имеются ржавые следы, то, скорее всего, внутри корпуса также есть какие-то дефекты.
При езде внимательно проследите за качеством выхлопных газов. Если из глушителя периодически вырывается чёрный и плотный дым, то в работе выхлопной системы точно не всё в порядке.
Заведите мотор и несколько минут погазуйте. После выключите зажигание и проверьте температуру двигателя. После непродолжительной работы мотор не должен успеть накалиться. Если есть перегрев, значит, механизм не справляется со своей работой.

Основные неисправности в работе глушителя

И также к неисправностям можно отнести и следующие факторы:

механические повреждения во время езды или парковки;
сильная коррозия, в результате которой на корпусе глушителя или резонатора образуются дыры;
прогорание мелких элементов, из-за чего вся система теряет герметичность.

Возможные проблемы после замены глушителя

Обычно замена устройства не создает никаких проблем, но иногда могут возникнуть некоторые неудобства. Примеры таких проблем.

Выхлопная система или провисает, или упирается в днище.
Старые и новые детали не сочетаются.
Появились проблемы с подвеской и тормозами.

Крепеж глушителя

Первые 2 неполадки устраняются легко: достаточно провернуть узел или напильником уравнять детали, которые плохо совместились. Третья проблема гораздо более опасная. Дело в том, что она возникает не из-за замены глушителя, а раньше, но до установки новой детали не проявляется. Для того чтобы ее избежать, при выполнении операции нужно качественно проверить все узлы. Проблемы с подвеской или с тормозами гораздо важнее, хотя при замене глушителя они возникают достаточно редко.

Если в машину вставлен старый глушитель, она станет источником неприятностей. Они могут быть самыми разными:

шум и грохот;
снижение скорости из-за проблем с двигателем;
образование искр в глушителе, что может привести к чему угодно: от простого отказа оборудования до взрыва (правда, это маловероятно).

Устройство и функции резонатора

Вот эта часть глушителя

Устройство резонатора на Калине представляет собой конструкцию, каждое звено которой выполняет свою функцию. Воздушные потоки газов оседают на отражателях — важнейших компонентах, которые входят в состав резонатора воздушного фильтра. Газы испаряются за счет взаимодействия двух потоков, проходящих по полостям выпускного резонатора. Резонаторы впуска и выпуска выполняют одну и ту же функцию: перегоняют газ по выхлопной системе.

Исправность устройства автомобильного резонатора оказывает влияние на долговечность всех составляющих двигателя. Каждый элемент выхлопной системы подвергается воздействию агрессивной среды и больших температур, и резонатор глушителя не является исключением. Результативность функционирования резонатора выхлопной системы обуславливается состоянием катализатора, чистотой глушителя и диаметром труб.

Резонатор глушителя на Калине производится двух видов: для двухтактных и четырехтактных двигателей. Специалисты отмечают, что для моторов на 4 такта воздушный резонатор является помехой и при его отсутствии мощность двигателя можно увеличить примерно на 15%. В свою очередь автомобильный или чаще мотоциклетный резонатор исполняет важнейшую задачу в двухтактном моторе, потому что при его отсутствии не только выхлопные газы, но и недогоревшее топливо начнет выплескиваться из двигателя наружу. Это приведет к снижению скоростной мощи и увеличению расхода топлива во время движения.

По сравнению с системами на других автомобилях, резонатор на Калине имеет гофру. Это связано с наибольшей подвижностью конструкции, то есть в данном случае напрямую зависит от стандартного соединения через кольцо. Но его уже будет недостаточно. Все составляющие резонатора и глушителя должны выполняться из высококачественной нержавеющей стали.

Готовимся к замене резонатора

Спустя некоторое время эксплуатации каждый владелец практичной Лада Калина сталкивается с потребностью замены компонентов выхлопного контура, требуется замена резонатора, реже замена глушителя. Конечно, никто не отменял вариант выполнения ремонтной процедуры в условиях автосервиса, однако резонатор относится к таким изделиям, которые доступны для собственноручной замены.

Для выполнения всего перечня ремонтных манипуляций от владельца не требуется привлечение специальных инструментальных средств и приспособлений.

Достаточно будет обзавестись:

проникающим веществом WD-40, потребным для обработки коррозирующих стыковых участков резонатора и его крепежных элементов;
парой ключей идентичного типоразмера (на «13»), только один из них потребуется накидной, а в качестве второго нужно привлечь головку в комплекте с воротком;
молотком.

Основной причиной, побуждающей владельца Лада Калина приступать к замене резонатора, является прогрессирующая коррозия. Здесь потребуется заменить не только сам компонент системы выхлопа, но и его крепеж (хомуты), поскольку они также подвержены интенсивной коррозии и окислению ввиду места своего расположения.

Резиновые подвески резонатора к кузову также рекомендуется заменить, поскольку со временем происходит их затвердевание и растрескивание, в связи с чем, возможны порывы и выхлопная система перестает работать.

Замена передних тормозных колодок Лада Гранта

Производители

Деталь для Лады 1118 можно купить от таких производителей:

Лада. Заводская деталь категории AL имеет все необходимые характеристики для установки. Она изготавливается из алюминированной стали, а добавление в смесь кремния лишь лучше защищает изделие от возникновения ржавчины и улучшает сопротивляемость перепадам температур и агрессивным химическим соединениям. Приобрести такую деталь можно у официальных представителей компании или в фирменных магазинах;

БалаковоРезиноТехника. Этот российский производитель, помимо запчастей к отечественным автомобилям (ВАЗ, КамАЗ, ГАЗ), в качестве основной своей деятельности занят выпуском резиновых изделий;
Автокомплект. Эта фирма работает в Санкт-Петербурге и производит, в частности, закатные глушители для ВАЗа 1118;
Мелитопольский завод автотракторных глушителей «ЮТАС». Занимается изготовлением систем выпуска отработавших газов. В ассортименте компании можно найти 150 видов продукции, в том числе, приемная и выпускная выхлопная труба, глушители на ВАЗ 1118. Выпускаемая продукция отлично подходит для Москвича, ВАЗа, МТЗ, ГАЗа, ЗАЗа и многих других марок транспортных средств;
SKS. Продукция фирмы отвечает заявленным характеристикам, имеет необходимую толщину и типоразмер. Изготавливается она, как и заводская комплектующая, из алюминизированной стали, и может быть установлена наряду с заводскими комплектующими Калины 1118;

Polmostrow. Продукция этой польской компании включает в себя модели глушителя на Калину седан и полностью соответствует заводским требованиям отечественного производителя. Конструкция имеет швы, которые проварены автоматическим способом, что исключает появление неровностей и шероховатостей. Вдоль бачка изделия проходит завальцовка, которая делается при помощи немецкого оборудования. Изделие после изготовления проходит технический контроль, тестирование, и только после этого отправляется в продажу.

Как устроен резонатор и его функции?

Как говорилось выше, выхлопная система включает в себя резонатор. В резонаторе каждый из составных компонентов наделен собственной ролью. Основным предназначением этого узла является гашение низкочастотных звуков, генерирующихся в процессе интенсивного перемещения струи отработавших газов внутри контура глушителя. Звуки такого характера возникают по следующим двум причинам:

от эффекта расширения газов;
в связи с появляющимися вибрациями компонентов в линии глушителя.

В качестве важной функции резонаторного узла фигурирует снижение скорости перемещения газовой струи. Здесь в действие вступают физические фундаментальные законы, свидетельствующие о неизбежном гашении скорости при переходе газовой массы из тонкого патрубка в объемную полость

Именно на достижение этого эффекта и рассчитана конструктивная концепция резонатора.

В контуре отработавших газов резонаторный компонент располагается впереди основного глушителя, являясь тем самым первоочередным звеном в цепочке гашения низкочастотных звуков.

Конструктивно изделие предполагает наличие внутри металлического корпуса перфорированного отрезка трубы, где присутствует отверстие дроссельного типа, предназначенное для эффективного гашения вибраций, возникающих вследствие движения газовой струи. Внутреннее пространство корпуса располагает перегородками, которые ориентированы поперечно перфорированному патрубку. Теперь вы имеете представление о том, что такое выхлопная система.

В сравнении с резонаторами в выхлопных контурах других моделей этот узел в Лада Калина обладает гофрированным элементом. Конструктивная необходимость обусловлена склонностью устройства к подвижности во время разогрева газовой выхлопной струи.

Все компоненты резонатора производитель изготавливает только из высококачественных сталей. В противном случае, выхлопная система авто постоянно бы требовала проведения ремонтных работ. Но иногда все же требуется замена резонатора, а в отдельных случаях и замена глушителя.

Подготовка к замене элементов выхлопной системы

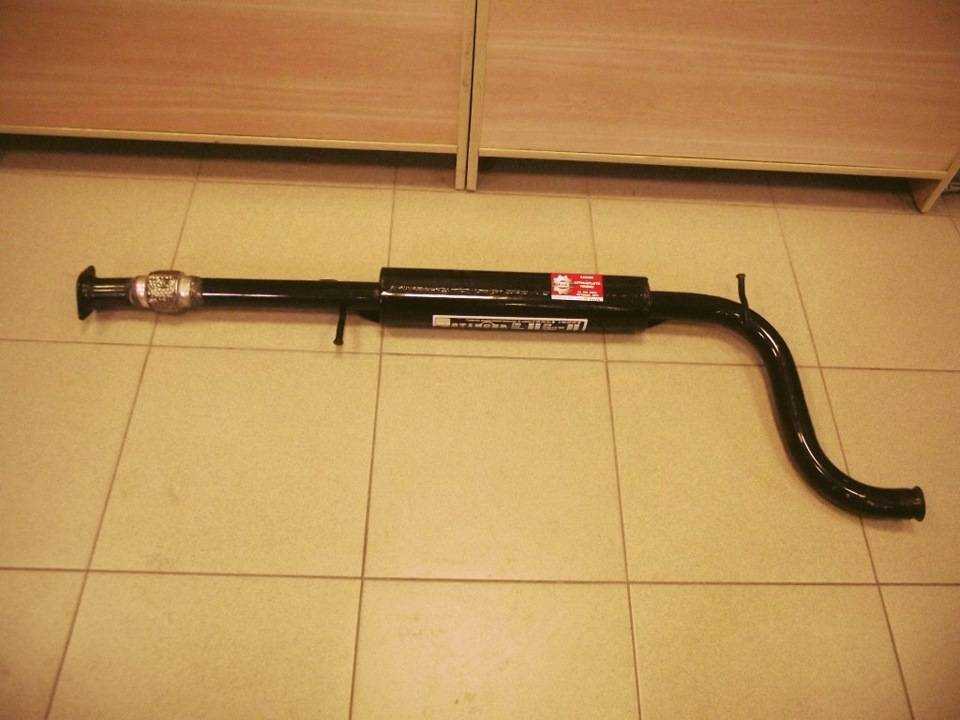

Та часть глушителя, которая меняется

По истечении определенного времени каждому собственнику автомобиля ВАЗ придется поменять один из элементов выхлопной системы, а может даже несколько. Стоимость замены одной части вполне приемлема, но и здесь можно сэкономить, выполнив работы самостоятельно. Для проведения работ по замене выхлопной системы или ее частей не обязательно нужны какие-либо особые инструменты.

Для выполнения этого ремонта вам понадобится:

смазочный материал WD-40 или его эквивалент типа разнообразных жидких ключей, необходимых для размягчения ржавчины;
ключи на 13 (один из них — накидной, второй — головка с воротком);
молоток (при необходимости).

В основном компоненты системы выпуска выработавшихся газов начинают требовать замены в результате коррозии. Характерным является возникновение лишних и непривычных шумов при работе двигателя. Следует знать, что при смене отдельных составляющих системы выпуска газов соединительные хомуты окисляются, покрываются коррозией, поэтому их крепления и они сами становятся непригодны для эксплуатации.

Резиновые подушки для подвески резонатора при разборке должны пройти процесс обработки. Во избежание проблемы рекомендуется при смене отдельных компонентов сразу запастись хомутами для монтажных и соединительных процессов и резиновыми подушками для подвески.

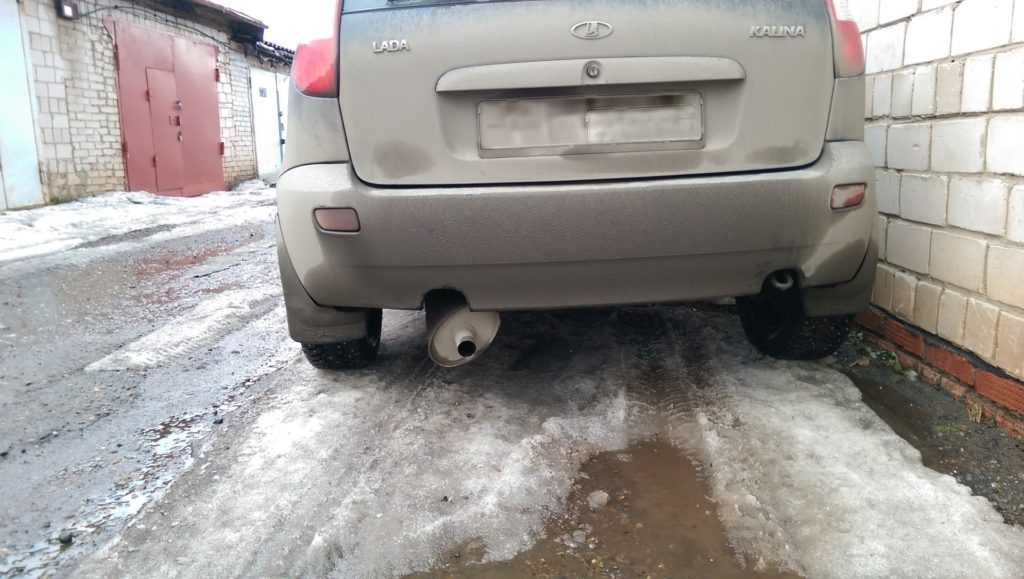

Немного о глушителе автомобиля Лада Калина

Вот этот узел авто

Глушитель — автомобильная трубка, снижающая шум от выхода сгорающих газов в атмосферу. Это устройство в Ладе Калине состоит из нескольких частей. Наиболее важные из них: основной глушитель и резонатор.

Со временем глушитель Лада Калина изнашивается и начинает стучать. Обычно это случается уже при достаточно высоком пробеге автомобиля — от 40 до 60 тыс. км. В этом случае потребуется заменить деталь.

В замене глушителя на Калину нет ничего сложного, эту операцию можно выполнить своими руками. Для такого ремонта потребуется смазка или ее аналоги, ключи и молоток. Если вы не уверены в своих знаниях и опыте, можно отправиться в сервисный центр.

Покупка нового глушителя для Лады Калины — очень ответственное дело. Одна из главных проблем — приобретение качественного изделия. Конечно, можно купить дешевый глушитель, изготовленный кустарным методом, но он прослужит в 4 раза меньше по сравнению с заводским. Поэтому нужно научиться отличать качественное устройство.

Глушители различаются по следующим параметрам.

Материал. Заводской вариант должен быть сделан из алюминия или нержавеющей стали. Деталь из нержавейки найти достаточно трудно, иногда такие устройства делают на заказ. Глушители для Лады Калины из любых других материалов не подойдут.
Цена. Качественное устройство стоит начиная от 1000 рублей, в то время как подделку можно купить за 500 рублей. Но глушитель за 5000 рублей тоже брать не стоит.
Вес. Масса хорошего глушителя будет больше, так как он имеет уплотненные стенки и содержит специальную «вату», удерживающую звук.
Место покупки. На рынке тяжело найти качественное оборудование. Желательно приобретать глушитель в сервисном центре или специальном магазине.

Как заменить глушитель «Лада Калина» своими руками

Прежде чем говорить о замене глушителя, нужно правильно подобрать модель. Устройство подбирается под кузов автомобиля. При этом лучше всего приобретать «глушак» не на авторынках, а в специализированных магазинах. На рынке можно купить модель от 500 рублей, но навряд ли она прослужит долго. Когда как в автомагазине можно подобрать алюминиевый или нержавеющий корпус глушителя от 1000–1500 рублей и быть уверенным в долгом сроке его службы. Обычно оригинальные элементы выхлопной системы служат на протяжении 50 тысяч километров пробега.

Для успешного выполнения всех процедур лучше всего сразу же подготовить следующие инструменты:

смазочную жидкость WD-40;
два рожковых ключа на 13;
молоток;
отвёртку с плоским лезвием.

Процедура демонтажа

Снятие резонатора и «глушака» может считаться самой трудозатратной частью всей процедуры замены. Сложность определяется тем, что бывает очень трудно отсоединить элементы выхлопной системы друг от друга:

Первым делом нужно поддомкратить заднюю часть автомобиля или загнать его на яму.
После чего потребуется найти соединительный хомут, который соединяет глушитель и резонатор. Снять хомут будет трудно, так как болтовые соединения из-за постоянного прогрева прикипают к металлическим конструкциям.
Лучше всего сначала промазать все соединения смазочной жидкостью и после этого приступать к снятию.
После демонтажа резонатора нужно снять сам глушитель.
Он обычно легко снимается, так как к днищу машины крепится посредством резиновых подвесок.

С нового изделия рекомендуется сразу же снять все наклейки и обёртку

Таким образом, снятие глушителя может занять около 20–30 минут, в зависимости от сложности откручивания болтов резонатора. При этом все соединительные элементы и уплотнители также нужно снять — их дальнейшее использование на новом устройстве невозможно.

Как поменять уплотнители, резинки и гофру

В вопросах смены уплотнительных колец и резинок на глушитель проблем обычно не возникает. Все комплектующие можно приобрести вместе с устройством и надеть резинки на место старых.

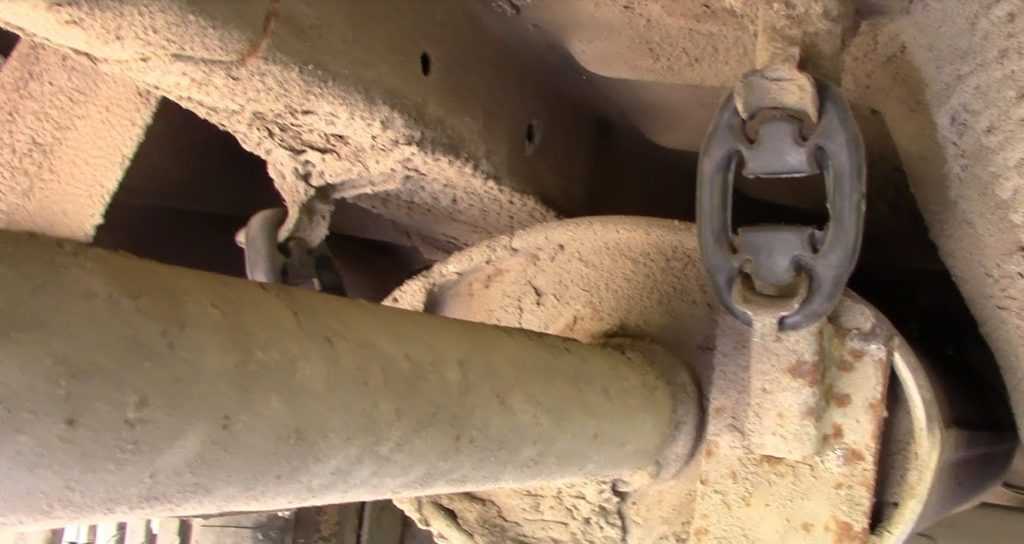

Резинка для глушака стоит недорого и меняется за минуту

Более сложной процедурой считается замена гофры. К тому же, не всегда автовладелец имеет под рукой сварочный аппарат и умеет на нём работать.

Чтобы поменять гофру на ещё рабочем глушителе, необходимо выполнить следующие действия:

Болгаркой спилить остатки старой гофры (разумеется, перед этим глушитель нужно будет снять).
На новой гофре выполняются аккуратные подпилы на тех местах, к которым будут стыковаться трубы.
Гофра натягивается на место и с двух сторон обязательно фиксируется хомутами.
«Глушак» устанавливается под днище.

Такой упрощённый способ замены гофры считается довольно практичным, хотя, разумеется, сварочные работы сделали бы замену более долговечной.

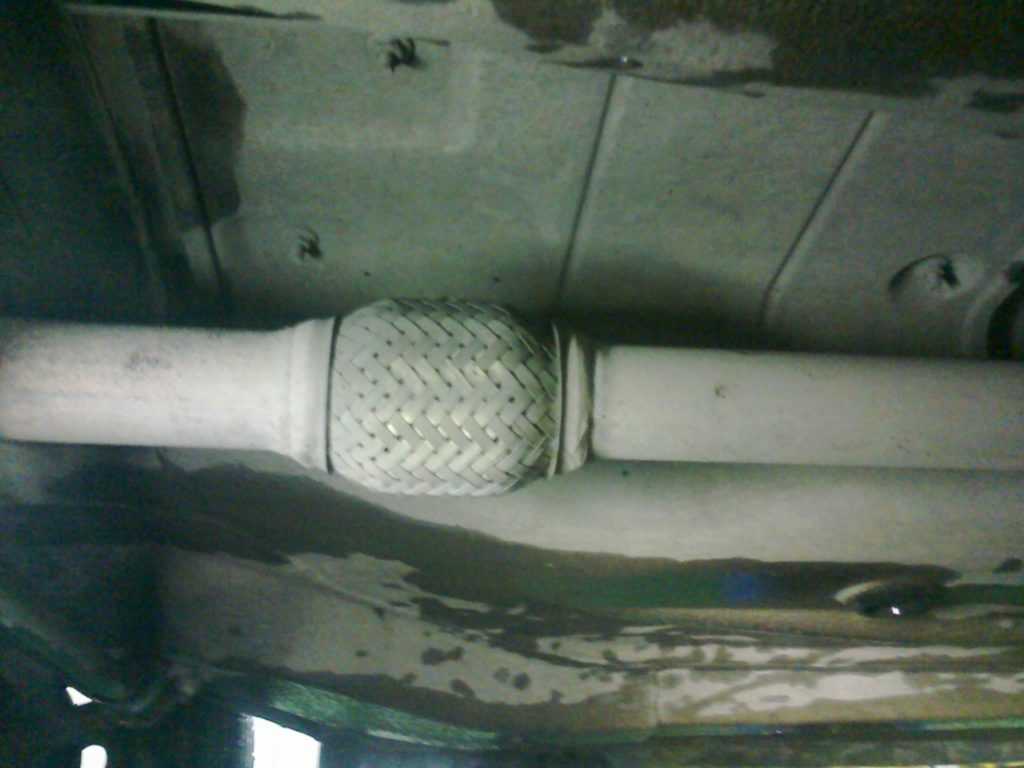

Элемент гофра увеличивает срок службы глушителя

Замена детали в сервисном центре

При замене глушителя надо быть особенно внимательным, так как существует много разновидностей устройства в зависимости от модели авто. Нужный вариант выбирается в соответствии с размерами и местами крепление. Если во время проведения самостоятельных работ возникли проблемы или нет достаточной уверенности в своих действиях, лучше заменить устройство в сервисном центре. Для этого надо будет приготовить некоторую сумму денег.

Замена глушителя — простая операция. Цена у нее должна быть соответствующая — не более 1500-2000 рублей (без учета стоимости самого устройства). Если стоимость превысила данный порог, возможно, это обман. Но если за работу просят 200 рублей, качественного ремонта ожидать не стоит.

Возможно, потребуется замена резонатора. Резонатор — вторая важная часть глушителя. Он выполняет те же функции, что и основной глушитель, но дополнительно защищает устройство от искр и пламени. В случае неполадок его нужно срочно заменить.

Замена резонатора Лада Калина выполняется совершенно так же, как и замена глушителя. При возникновении неполадок лучше обращаться в сервисный центр.
