Замена ремня грм ваз 21074 своими руками

Замена цепи ГРМ на ВАЗ 2107 (карбюратор)

Необходимые материалы, инструменты:

Гидравлический домкрат;
Деревянные (металлические) опоры;
Набор отверток, ключи, головки, воротки;
Дополнительное освещение;
Новый привод.

Последовательность действий при самостоятельной замене привода:

Помещаем машину в периметр ремонтной зоны, фиксируем задний ряд колес клиновидными башмаками, выжимаем ручной тормоз;
Открываем капот, демонтируем решетку радиатора, сам радиатор, предварительно слив с контуров жидкость в емкость;
Отвинчиваем корпус воздушного фильтра, воздуховоды;
Ослабляем крепление генератора (ключ на «14»), снимаем клиновидный ремень приводных механизмов;
Включаем четвертую передачу, отвинчиваем металлический кожух с торца ГРМ, выставляем валы по меткам;
Отпускаем крепление звездочки, скручиваем гайки башмака – натяжителя;
Отворачиваем гайку распредвала, подинимаем цепь, извлекаем звезду;

Перед тем, как надеть новую цепь на шестерни, повторно проверяем расположение меток на коленвале, распредвале, корректируем по мере необходимости;

Если замечаний по состоянию оборудования нет, остается натянуть новый цепной привод. Сначала на шестерню коленчатого вала, после на верхнюю звезду;

Фиксируем болтом, закручиваем крепление звездочек, распределительный вал;
Устанавливаем успокоитель привода, башмак, болт –ограничитель;
Включаем нейтральную передачу, проворачиваем коленчатый вал ровно на три оборота. Если метки не сбились, то закручиваем натяжитель цепи гайкой. В противном случае повторяем процедуру с самого начала;
Включаем первую передачу, завинчиваем крепление шестерней до конца.

Сборка своими руками завершена. Запускаем двигатель, проверяем функционал силового агрегата. Если на автомобиле установлена топливная система «инжектор», то принцип замены привода аналогичный.

Что произойдет, если длина цепи увеличится

Корректно отрегулировать холостой ход на автомобиле ВАЗ 2107 не получится, работа мотора будет нестабильной, не ровной. Дополнительная настойка клапанов, датчика холостого хода также не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2107

Процедура сложная, требует внимательности со стороны мастера:

Выкручиваем колпачковую гайку, извлекаем ее;
Шток натяжителя выдвигаем, натягиваем цепь посредством башмака;
Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Замена цепи ГРМ ВАЗ 2107: основные методы выполнения ремонта

Вот этот элемент

При эксплуатации транспортного средства цепь ГРМ вытягивается. Связано это с увеличением шага между звеньями. Удлинение цепи на ВАЗ 2107 необходимо контролировать, проверяя возможность ее натяжения

Автомеханики в этом случае советуют уделить внимание фазам. При совпадении метки звездочки газораспределительного механизма с отметкой корпуса подшипника, когда при этом данный показатель на шкиве коленчатого вала расположен ниже метки на передней крышке мотора на 10 мм, потребуется поменять своими руками цепь ГРМ

Проводится данная работа также при сколе втулок и наличии трещин на щетках. Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали.

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

2101 и 21011 имеют 114 звеньев;
2103 и 2106 имеют 116 звеньев.

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Замена цепи ГРМ ВАЗ 2107 требует выполнения монтажных работ, при этом учитывается расположение меток. Если не обращать на них внимания, произойдет встреча поршня с клапанами, в результате чего возникнет необходимость проведения капитального ремонта двигателя.

Когда требуется замена?

По официальному регламенту, производитель рекомендует владельцам инжекторных автомобилей ВАЗ 2114 менять ремешок каждые 60-75 тысяч километров пробега. При этом один раз в 5-7 тысяч км необходимо выполнять визуальную диагностику ремня на предмет износа. Ремешок отработает 75 тысяч км пробега при правильной установке и соблюдении правил эксплуатации. При выполнении ремонта вместе с изделием производитель рекомендует сменить и натяжной ролик, поскольку его износ может привести к обрыву.

Обрыв ремня ГРМ в ВАЗ

Когда надо менять ремень, если он еще не отработал свой срок службы:

При деформации изделия.
Появление трещин на структуре.
Расслаивание. От ремня со временем могут отслаиваться нити, из которых состоит конструкция.
Повреждение зубьев конструкции. Если хотя бы один зубчик срежется, это может привести к проскальзыванию ремня. Эксплуатация автомобиля может стать невозможной.

Пользователь Леван Бугулов в своем ролике показал, как выполняется замена ремешка на ВАЗ 2114 своими руками.

почему не совпадают метки грм ваз 2107

Когда по каким либо причинам сбиты фазы ГРМ, то для их восстановления необходимо провести несложную операцию. Разберем эту ситуацию на примере самых распространенных автомобилей ВАЗ, классических моделей ваз 2101-07. Вариант, когда сбиты фазы ГРМ Необходимо снять крышку клапанов и провернуть коленчатый вал двигателя до совмещения метки на его шкиве с длинной меткой на передней крышке двигателя.

Затем необходимо посмотреть совпадают ли метки на звездочке распредвала и отметки на его постели. Если метки не совпадают, и метки на звездочке вообще не видно, то поступаем следующим образом. Выворачиваем все свечи и проворачиваем коленчатый вал на четверть оборота и проверяем положение поршней в цилиндрах, например отверткой с длинным жалом. Поршня должны находиться в средней части цилиндров, что будет гарантировать безопасность встречи клапанов с поршнями при проворачивании распределительного вала.

Затем отпускаем болт натяжителя, отдаем болт крепления звездочки распределительного вала и снимаем ее вместе с цепью. Дальше необходимо снять цепь со звездочки и поставить ее вновь на распределительный вал и подстраховать болтом крепления, не затягивая его сильно. Далее проворачиваем распредвал за болт крепления звездочки до совпадения меток на постели распредвала и звездочке. Затем вновь снимаем звездочку с цепью и, удерживая цепь в руках, проворачиваем коленчатый вал до совмещения меток. Сорентировав звездочку по метке, чтобы при установке она совместилась с меткой на постели распредвала, устанавливаем ее на распредвал. Если метка смещена на зуб или два вперед или назад, вновь снимаем ее и проворачиваем ее внутри цепи на зуб или два и вновь ставим для сверки меток.

Когда метки точно совпали, то проворачиваем коленчатый вал на два оборота и проверяем совпадение меток вверху и внизу. Проверяем натяжку цепи и затягиваем болт натяжителя. При снятой крышке клапанов, цепь удобно натянуть подведя под башмак жало мощной отвертки и надавив на него и в этом положении затянуть болт натяжителя. Убедившись, что не сбиты фазы ГРМ, метки совпадают, отпускаем крепление трамблера, вытаскиваем его и выставляем бегунок на первый цилиндр, ориентируясь по крышке трамблера. Ставим трамблер на место и затягиваем его крепление.

Закрываем крышку клапанов и заводим двигатель для проверки. Если двигатель не пускается, то вновь отпускаем крепление трамблера, приподнимаем его и поворачиваем бегунок на 180 градусов, ставим трамблер на место и вновь заводим двигатель. Взято с. http://avto-sovetu.ru.

Замена ремня привода газораспределительного механизма (ГРМ) Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка Снимаем ремень привода генератора ваз 2110.

1. Открутите три болта и демонтируйте переднюю крышку привода распределительного вала. 2. Поставьте поршень первого цилиндра в в. М. Т. Для этого

Метки грм ваз инжектор классика — Auto RX — Авто Мир

Как установить фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107? … Переставил ГРМ вперед, но получалось что при точном совпадении меток на шкиве … Ваз 21053 инжектор,приходится долго ,секунд 5-6 крутить стартером что бы…

Метки грм ваз 2106 фото http://photodomik.ru/metki-grm-vaz-2106-foto.htmlЖидкие Интересные Искусственный Италия Итальянская Китайские Классика Классические Комбинирование Комбинированные Комнатные Круглые. … На ваз 21214 инжектор видео Как правильно выставить метки грм.. источник.

…со шкивом коленвала Ваз 21074 инжектор — Классика… http://www.Lada-forum.ru/index.php?showtopic=52794По первому вопросу ответить не могу,последняя классика была лет 15 назад. … здравствуйте,я меня ваз 2107 инжектр, я не мугу установить метки ГРМ, так как на коленвалу метки шкива не совпадают,при установке…

Метки ГРМ ВАЗ 2107 инжектор (фото и видео) http://7vaz.ru/jekspluatacija/metki-grm.htmlГазораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой…

ВМТ двигателя 21067 ВАЗ 21074 инжектор | Форум http://www.forum2107.info/showthread.php?t=13336Дорогие форумчане, помогите плиз как правильно выставить метку ВМТ на инжекторной семерке. На что ориентироваться. Есть одна засверловка на шкиве, и есть 3 засверловке на нем же.

Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! https://www.youtube.com/watch?v=NzHr89litiIСледующее видео. метки ГРМ на классике…. … Замена:натяжитель,башмак,успокоитель и цепь ГРМ ВАЗ-2101 — Продолжительность: 21:03 ЛЁША МАСТЕР 45 329 просмотров.

где метки грм на ваз 2107 инжектор video http://wikibit.me/v/%D0%B3%D0%B4%D0%B5-%D0%BC%D0%B5%D1%82%D0%BA%D0%B8-%D0%B3%D1%80%D0%BC-%D0%BD%D0%B0-%D0%B2%D0%B0%D0%B7-2107-%D0%B8%D0%BD%D0%B6%D0%B5%D0%BA%D1%82%D0%BE%D1%80Музыка Видео. Замена ГРМ ВАЗ «Классика» часть 1. 07.12.2014. Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! … 26.01.2015. Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе.

Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! http://dayz3.ru/watch/NzHr89litiI/kak-postavit-po-metkam-cep-grm-vaz-sdelajj-sam.htmlметки ГРМ на классике…. … как я регулирую КЛАПАНА . инжектор ваз 2107.

Как-поставить-по-меткам-цепь-ГРМ-ВАЗ-Сделай-Сам http://www.clipxaab.com/TnpIcjg5bGl0aUlUПравильная установка цепи ГРМ ВАЗ классика и как натянуть цепь. 4,726. … как я регулирую КЛАПАНА . инжектор ваз 2107. Как отрегулировать клапана и зажигание + метку ГРМ.

Подготовительные работы

Поменять ремень ГРМ на модели 2114 можно и собственными силами. Прежде чем начинать ремонтные работы, нужно проделать следующее:

чтобы во время ремонтных работ, автомобиль не скатился назад (при подъеме передка при помощи домкрата), под задними колесами необходимо ставить упоры;
далее можно начинать ослаблять затяжку болтов на ступице правого переднего колеса;
полностью снять колесо.

Вот и все, теперь автомобиль готов к замене изношенного ремня ГРМ. Делать это на ВАЗ-2114 (8 клапанов, инжектор) следует таким же образом, как и на 16-клапанных силовых агрегатах. Единственное отличие – на последних установках ремень длиннее, поэтому он устанавливается на одну метку больше.

Установка нового ремня ГРМ

Для установки новой ременной передачи ГРМ необходимо выполнить нижеописанные действия.

Для начала устанавливаем шкивы распредвалов по меткам, после чего надежно фиксируем их от случайного проворачивания.
Чтобы выставить по метке коленвал, необходимо открыть смотровое окно в картере сцепления. Только при условии совпадения всех меток гарантирована корректная установка новой ременной передачи.
После выставления узлов ГРМ по меткам, ставим новые ролики (натяжения и обводной).
Сам ремень продевается через помпу и сначала располагается на шкиве коленвала.
Установка ремня на шкивы распредвалов происходит в последнюю очередь.
Положение натяжителя, предварительно смазанного с обеих сторон машинным маслом, корректируется при помощи спецключа и против часовой стрелки*.
Дальнейший монтаж производится в обратной разборке последовательности. Если случайно сбиваются метки, то их обязательно нужно выставлять заново.
По окончанию работ следует завести двигатель и послушать, нет ли посторонних шумов. Если со стороны ГРМ доносится какой-либо шелест или гул, это скорее всего значит, что ремень натянут слишком сильно, и его нужно немного отпустить.

*Для правильного натяжения ременной передачи ГРМ необходимо, чтобы часть ремня между шкивами валов проворачивалась на 90° без прикладывания серьезных усилий. Если это делается практически без применения силы, то требуется большая натяжка ремня. Если же ремень вообще не удается повернуть, то следует ослабить натяг.

Как правильно сменить своими руками?

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.

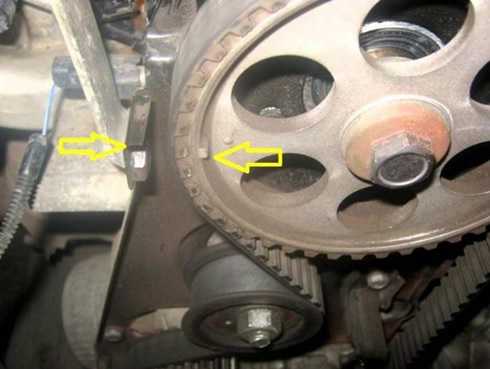

На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

как установить (фото и видео)

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

затруднению при запуске двигателя;
нестабильной работе во всех режимах особенно на холостом ходу;
резкому увеличению потребления топлива;
образованию нагара на посадочных местах клапанов;
возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.
