Проверка и регулировка натяжения ремня привода генератора и его замена ваз 2106

Меняем своими руками

Замену удобнее выполнять на эстакаде или смотровой канаве. В крайнем случае можно воспользоваться домкратом. Перед работой следует приготовить набор инструментов и новый расходный материал.

Расположен в передней части моторного отсека и натянут на шкивы генератора, коленчатого вала и насоса системы охлаждения. Силу его натяжения можно проверять по прогибу в двух местах:

• между шкивом коленвала и помпы прогиб должен находиться в пределах 1,2 — 1,7 см;
• между шкивом помпы и генератора – 1 -1,5 см.

При несоответствии необходимо выполнить регулировку.

Этапы работы

Процедура натяжения является одним из этапов замены, которая состоит из следующих шагов:

Таким образом, замена расходника на ВАЗ 2106 не представляет ничего сложного и может быть выполнена своими руками. Эти навыки дадут возможность избежать сюрпризов в дороге, только нужно иметь расходник в багажнике.

Проверяем состояние ремня генератора сами

Перед тем, как осуществляется замена ремня генератора Лада Гранта, автовладельцы обычно инспектируют его состояние, чтоб удостовериться, вправду ли необходимо это делать. Замена ремня генератора — форум renault megane (рено меган. Чтоб произвести диагностику, необходимо выполнить обыкновенные деяния. Поначалу нужно включить пятую скорость и выйти из автомобиля, после этого попробовать толкнуть свою Гранту вспять, воздействуя на передний бампер либо боковую стойку, если это будет делать ассистент. При всем этом капот должен быть открыт и во время толкания нужно поглядеть, как ведет себя РГ.

Изношенный РГ с повреждениями, неприменимый для эксплуатации

В процессе толкания автомобиля на ремешке не должно быть следов повреждений. Замена ремня грм renault megane с двигателем 1,6. Идет речь о трещинках, расслоении либо обрывах, даже самых малых, хотя это полностью может быть, в особенности при нередкой эксплуатации тс. В этом случае, если в процессе диагностики вы увидели следы повреждений на РГ, это свидетельствует о том, что подтянуть ремень не получится — требуется его замена. Аналогичным образом осуществляется диагностика ремешка ГРМ.

Если подтягивать РГ и регулировать натяжение на 8-клапанном двигателе не нужно, можно также проверить состояние непосредственно генератора. Ведь если у вас возникли подозрения по поводу качества работы РГ, есть смысл проверить и само устройство. замена ремня генератора своими руками. —. Кроме того, в ходе диагностике можно также проверить ролик натяжителя ремня генератора, с помощью которого ремешок можно натянуть. При наличии сколов на ролике или прочих следов деформации и повреждений, в том числе изменения геометрии, элемент также подлежит замене. На видео ниже представлена подробная инструкция по замене кронштейна, а также ремешка генератора на автомобиле Лада Гранта (автор ролика — Игорь Семенишин).

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

• 2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

1. Новый генератор поставить на штатное место, насадив его на шпильки.
2. Гайки фиксации закрутить лишь до половины, не пережимая.
3. Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
4. Надеть новый ремень на шкив генератора.
5. Придерживая монтировку, начать натяжение ремня.
6. Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
7. После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
8. Закрутить гайку нижней шпильки до конца, не пережимая.

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Как заменить ремень генератора

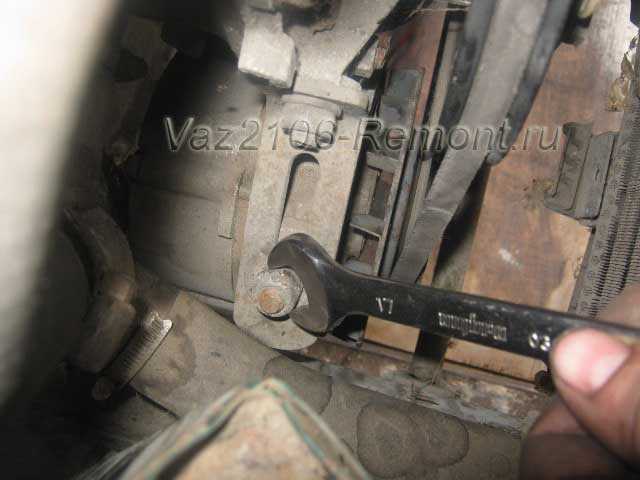

Для того, чтобы выполнить эту процедуру, необходимо открутить верхний болт крепления генератора, который выполняет роль натяжителя.

Отворачивать до конца его не нужно, достаточно сделать пару оборотов гайки, чтобы ослабить натяжение. Далее нужно подлезть под машину и с низу ослабить гайку крепления, предварительно ее можно побрызгать проникающей смазкой:

После того, как нижнее крепление ослаблено, можно приступать к дальнейшим действиям. Теперь берем рукой за верхнюю гайку генератора и стараемся сдвинуть его в правую сторону, тем самым ослабляя натяжение до минимума.

Теперь обратите внимание на фотографию ниже. Именно при таком положении верхнего крепления генератора относительно натяжителя ремень довольно просто снимается со шкивов:

Убеждаемся в том, что ремень достаточно ослаблен и снимаем его со шкива помпы (водяного насоса) ВАЗ 2106:

Теперь он легко снимается с остальных шкивов и после этого можно сразу устанавливать новый в обратной последовательности.

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленвалом и валом генератора, который обеспечивает выработку электроэнергии для автомобиля. Если он оборвется, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам:

Существует три их вида:

Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Он легко устанавливается и регулируется. Покупать следует оригинальные изделия. Некачественные могут не отвечать требуемым размерам, растягиваться во время эксплуатации, что скажется на мощности силового агрегата. Эти изделия относятся к расходным материалам, которые рекомендуется менять через каждые 15 тысяч или при обнаружении дефектов.

Свистит ремень генератора на ВАЗ 2107

Зачастую появление какой-либо неисправности в автомобиле ВАЗ 2107 имеет звуковое сопровождение, позволяющее с высокой долей уверенности диагностировать проблему. Одной из таких проблем является пробуксовка ремня генератора, вследствие чего он свистит от трения об шкивы. Из-за этой неисправности генератор работает нестабильно, пропадает зарядка аккумулятора.

Так как генератор ВАЗ 2107, будь то инжектор или карбюратор, имеет одинаковый тип привода, значит и проблемы у них одинаковые. Единственное отличие – инжектор имеет датчик положения коленвала, который придется снимать в случае, когда понадобится замена ремня.

На самом деле причину, по которой ремень свистит, достаточно просто устранить своими руками, не прибегая к помощи специалистов. Нужно лишь поставить правильный диагноз, а дальше дело техники. Вот основные причины пробуксовки:

• Слабое натяжение;
• Выход из строя подшипника генератора;
• Загрязнение горюче-смазочными материалами (ГСМ).

Для всех перечисленных случаев ремонт своими руками не займет много времени. При этом не потребуется и специальных инструментов. Понадобится лишь два ключа, на 17 и на 19, и монтировка.

Теперь рассмотрим по порядку, как своими руками выполнить ремонт каждой из указанных неисправностей ВАЗ 2107. Начнем с самого простого – слабое натяжение. Скорее всего, в процессе эксплуатации ремень просто растянулся и начал пробуксовывать на шкивах. Если его размер еще не превышает максимально допустимого, значит просто подтягиваем, в противном случае понадобится замена новым. Чтобы подтянуть его своими руками, необходимо:

Ключом на 17 отпустить гайку, фиксирующую генератор на скобе;

• Ключом на 19 отпустить гайку штока генератора;
• Скорее всего, вручную натянуть не получится, поэтому используем в качестве рычага монтировку;
• Зафиксировав положение генератора гайкой на регулировочной скобе, проверяем натяжку. При нажатии на ремень между помпой и коленвалом прогиб должен быть в пределах 12-17 мм, а между помпой и генератором – 10-17 мм. После того как вам удастся подтянуть ремень в соответствии с указанными требованиями, затягиваете обе гайки, чтобы исключить самопроизвольное ослабление.В случае если причиной пробуксовки стало затрудненное вращение шкива генератора ВАЗ 2107, вызванное выходом из строя подшипника, потребуется его ремонт. Нужно всего лишь снять генератор, открутив указанные выше гайки, после чего выполняется замена подшипников. Закончив ремонт, его нужно установить на место и подтянуть ремень, согласно данным ранее рекомендациям. Своими руками заменить подшипники сможет не каждый, не стесняйтесь прибегнуть к помощи специалистов. Это поможет вам избежать проблем с генератором в дальнейшем.Ну и последнее, что может стать причиной пробуксовки – загрязнение ремня. Скорее всего, решить проблему сможет только его замена, так как полностью очистить поверхность ремня от ГСМ, не повредив его при этом, практически невозможно. Именно поэтому замена является самым оптимальным решением проблемы.В некоторых случаях, особенно в холодное время года на непрогретом двигателе, свист может возникать из-за не очень качественного ремня, задубевшего на морозе. После прогрева двигателя свист исчезает. Это вполне нормальное явление и никакой ремонт вашего ВАЗ 2107 не потребуется. Нужно лишь убедиться в целостности ремня, для избегания возможного его обрыва в дороге.

Как натянуть или ослабить ремень генератора на ВАЗ 2106

Натяжение производится довольно просто. Необходимо выполнить некоторые шаги, который были описаны выше, а именно: ослабить верхнюю и нижнюю гайки крепления генератора. После чего производим регулировку: либо натягиваем, либо ослабляем ремень. Опять же, все это делается с помощью верхней пластины натяжителя. Если вам нужно натянуть сильнее, то двигать сам генератор нужно влево, а если наоборот ослабить, то соответственно — вправо.

После выполнения этой процедуры, затягиваем обе гайки до необходимого момента и проверяем, насколько правильно все сделали. Заводим двигатель и включаем все электроприборы:

Если во время включения мощных потребителей электричества ремень начинает свистеть, то это говорит о том, что необходимо еще немного его подтянуть. Если же наоборот, слышен гул подшипника генератора, то скорее всего ремень слишком сильно натянут и его необходимо ослабить.

Очень важно периодически проверять силу натяжения генераторного ремня. Дело в том, что ослабленный ремень генератора может привести к ухудшению зарядки аккумулятора и быстрому изнашиванию самого ремня

Если же ремень будет чрезмерно натянут, то подшипники генератора и водяного насоса быстро износятся и выйдут из строя.

Для начала откройте капот и найдите ремень — он располагается в передней части двигателя. Он одет на шкив водяного насоса, коленчатого вала и самого генератора.

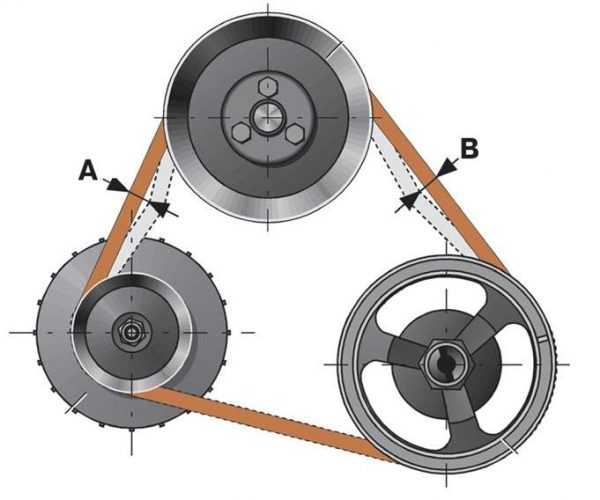

Сила натяжения ремня определяется по его прогибу между шкивом насоса и коленвала, а также между шкивом генератора и насоса. В первом случае величина прогиба должна составлять 1,2-1,7 см, во втором – 1-1,5 см.
