Подготовка к замене гранаты
Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.
Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.
Сожмите лепестки разъёма и отсоедините его от кулака.
Долой суппорт
Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.
Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.
Есть одна хитрость: при установке механизма обратно тормозные колодки надо будет разжать. Для этого используется обычная отвёртка.
Разъединяем кулак и рычаг подвески

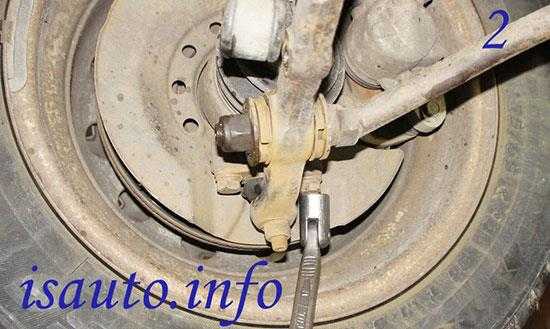

При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.
Попробуйте теперь надавить на рычаг подвески сверху — палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку
Но важно не переусердствовать!
Откручиваем рулевой наконечник
Подробнее о замене рулевого наконечника на Рено Логан здесь, а о том, какой наконечник лучше выбрать здесь.
Надо отвернуть две гайки: одну — на шпильке наконечника, вторую — на рулевой тяге. Гайку на тяге только ослабляют (см. фото).
В первом случае нужен ключ «на 16», во втором — «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.
Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.
Чтобы выполнить замену ШРУСа на Рено Логан своими руками, нам потребовался один универсальный съёмник.
Нюансы сборки
Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.
- На конце вала обязательно устанавливается заглушка из пластика.
- Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
- Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
- Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.
Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.
Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.
Передача крутящего момента от мотора на колеса осуществляется через приводные валы и шарниры равных угловых скоростей, сокращенно ШРУС. ВАЗ 2110, как и многие автомобили, имеет передний привод. От двигателя к колесам идут приводные валы. С двух сторон на валу закреплены ШРУСы. Со стороны коробки выходит внутренний, со стороны колеса – наружный ШРУС. Среди автолюбителей эти шарниры называют «гранатами», из-за внешнего сходства.
Все шаги «от и до»
Если поворотный кулак освобождён от всех шлангов и проводов, а также он удерживается только на амортизаторной стойке, значит, осталось снять его с этой стойки. Нужны два ключа «на 18», которыми откручивают гайки на винтах. Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.
Доступ к «гранате» теперь открыт. Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

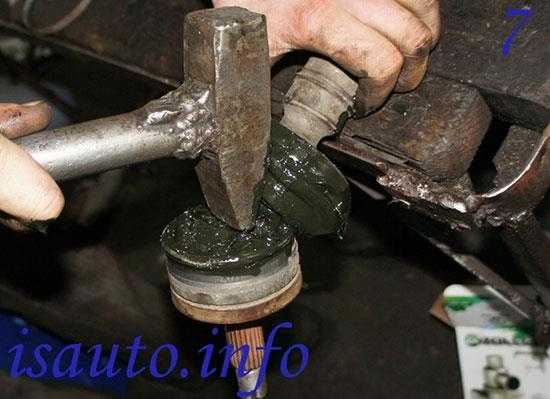

По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.
Монтаж новой гранаты и пыльника
Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце — лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.
Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.
Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.
Получается, в ремкомплекте должен присутствовать не только ШРУС.
Для любого внешнего ШРУСа подходит смазка с добавлением молибдена.
Процедура замены
Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.
- Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
- Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
- Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
- Демонтируйте защитный колпак, открутите на ступице гайку.
- Демонтировав ступичную гайку, отвинтите крепежи колеса.
- Поднимите колесо, на котором требуется замена шруса, используя домкрат.
- Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
- С нижней опоры кулака выкрутите два болта.
- Поверните руль до упора, что позволит элементу самому выпасть.
- Снимите пыльник, который расположен в конструкции гранаты.
- Демонтируйте стопорное кольцо.
- Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
- Проверьте работу всей системы, чтобы определить причины поломки.
- Установите новый шрус, действия в обратной последовательности.
Как заменить пыльник ШРУСа на Лада Калина?
1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.
3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).
4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.
9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.
12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.
15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.
Источник фото
https://youtube.com/watch?v=Hwzgru6JSmM
Источники
- http://luxvaz.ru/vaz-2109/330-zamena-naruzhnogo-i-vnutrennego-shrusa-s-pylnikami.html
- http://vaz-remzona.ru/zamena-shrusa-vaz-2109/
- http://vaz-remont.ru/samostoyatelnaya-zamena-pylnika-shrusa-na-lada-kalina/
Диагностика работы ШРУСа
Любая деталь в процессе работы подвергается износу, который сопровождается изменением ее размеров, образованием зазоров между трущимися деталями. Итак:
ШРУС представляет собой шарнир, что говорит о наличии элементов, которые тесно соприкасаются между собой под постоянным действием нагрузки. Это подобие шарикового подшипника, у которого обоймы с поперечными канавками, позволяющими менять угол между ведомой и ведущей полуосями.
По истечении времени образование выработки увеличивает зазор между деталями, что приводит к появлению постороннего шума.
Появляется характерный «хруст». Чаще всего он возникает при повороте, резком ускорении авто.
Убедиться окончательно в каком состоянии ШРУСы помогут:
- При трогании авто или изменении его динамики появляются несильные рывки.
- При движении вала, находящегося между ШРУСами, в разных плоскостях возникает люфт.
Диагностика неполадок детали
Гранаты имеют защиту в виде резинового пыльника. Он установлен на внешний и внутренний шарнир. Пыльник предотвращает попадание грязи в ШРУС. Еще одна его функция – это удержание смазки, без нее шарнир не будет работать.
Если пыльник со временем изнашивается или он будет разорван, то в шарнир начнет попадать песок, мелкие камни и грязь. Через некоторое время ШРУС придет в негодность и придется менять гранату. Такой ремонт обойдется намного дороже
Поэтому важно контролировать целостность пыльника. В случае обнаружения дефекта, провести замену пыльника ШРУСа.
Проверить состояние пыльников можно визуально самостоятельно, не прибегая к услугам работников станции технического обслуживания. Лучше всего заехать автомобилем на смотровую яму
В первую очередь следует обратить внимание на пыльник ШРУСа наружного. ВАЗ 2110 имеет два пыльника с каждой внешней стороны от колес
Эти пыльники чаще всего выходят из строя. Внутренний пыльник подлежит замене намного реже, чем наружный.
Можно проверить целостность пыльника ШРУСа наружного без ямы. ВАЗ 2110 останавливаем на дороге, желательно на месте, где авто не будет мешать движению ни автомашин, ни пешеходов. Выворачиваем руль вправо до крайнего положения, этого будет достаточно, чтобы провести диагностику наружного пыльника с левой стороны.
Аналогично проводим ревизию пыльника с противоположной стороны. Если на пыльнике видны следы смазки или есть трещины и порезы, то следует провести замену пыльника. Конструкция ВАЗ 2110 позволяет справится с заменой самостоятельно.
Следуя рекомендациям мастеров со стажем, следует проводить замену пыльников как внешнего, так и внутреннего ШРУСа одновременно. Даже если пыльник ШРУСа внутренний еще выглядит целым и без трещин.
Замена пыльника наружного, внутреннего шруса ВАЗ 2109. Замена сальников шрусов ВАЗ 2109. Замена шруса без снятия привода ВАЗ 2109. При замене шруса ВАЗ 2109 нужно ли сливать масло с коробки?
Инструмент для проведения работ
Чтобы выполнить все работы по замене ШРУСа ВАЗ 2109, необходимо иметь в своем распоряжении некоторый инструмент. Вот о нем-то и стоит поговорить. Во-первых, желательно наличие металлических опор, которые потребуется устанавливать под ту сторону автомобиля, на которой проводится ремонт. Во-вторых, обязательно наличие упоров, которые не позволят машине скатиться. В-третьих, надежный домкрат нужен. В-четвертых, потребуется некоторый специальный инструмент.
Замена внутреннего ШРУСа
Когда снимете привод, можно начать проводить замену шарниров. Если планируется только замена пыльника внутреннего ШРУСа ВАЗ 2109, то сбивать с полуоси нужно лишь внешний шарнир. Но промывка внутреннего и забивание в него новой смазки крайне желательна. Для полной замены внутреннего ШРУСа его нужно сбить с полуоси. Так как шарнир вам больше не нужен, то не стоит жалеть его, можно действовать самыми варварскими способами.
Замена внешнего ШРУСа
Как и в прошлом пункте, сначала хорошенько промываете полуось, протираете ее насухо, после чего монтируете все элементы. Сначала пыльник, затем кольцо, набиваете ШРУС на шлицы. Вот и все, осталось лишь выдавить всю смазку под пыльник и надеть его, затянув хомутами
Обратите внимание на то, что хомуты червячного типа использовать нельзя, они будут упираться в ступицу.
И в завершение производится установка всего привода и сборка всей стороны подвески. Сначала ставите внутренний ШРУС. Попадаете на шлицы, после чего наносите по приводу пару резких ударов. Это позволит кольцу проскользнуть внутрь, предварительно сжавшись до минимального диаметра
Обратите внимание на то, что граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забывайте, что ШРУС немного смещается по оси колес.
Далее, что необходимо знать о замене ШРУСа ВАЗ 2109 – это монтаж внешнего шарнира. Для этого устанавливаете его напротив отверстия в ступице и, слегка надавливая на последнюю, аккуратно вводите ее. Чтобы убедиться окончательно в том, что граната вошла до конца, можно нанести пару резких ударов по ступице. Только подставьте деревянный брус для смягчения. В дальнейшем ступица полностью установится, когда будете затягивать гайку. Вот и все, теперь можно собирать сторону и приступать ко второй.
После проведения замены всех шарниров не забудьте залить в коробку масло. Если при попытке тронуться с места вы слышите, что коробка вращается, но движение на колеса не передается, то диагноз однозначный – какой-то внутренний ШРУС не встал на свое место, не попал на шлицы. Придется выяснить, какой барахлит, и провести его установку повторно, соблюдая все рекомендации. Также стоит отметить, что замена ШРУСа без снятия привода ВАЗ 2109 может проводиться, но это будет намного сложнее выполнить. Потратите много времени и сил.
