Что входит в электросхему?
Отечественная желтая «шестерка»

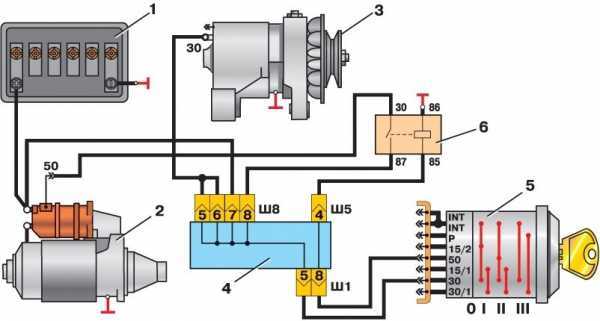

Вне зависимости от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (бсз), электросхема транспортного средства включает в себя такие компоненты:
- аккумуляторная батарея с минусовым контактом на кузов автомобиля;
- устройство стартера с выходом «50»;
- генератор — один из основных элементов электросхемы ВАЗ 2106;
- монтажный блок с предохранителями, защищающими цепи устройств питания;
- выключатель зажигания;
- реле регулятора.
Необходимо отметить, что электросхема автомобиля ВАЗ 2106 с бсз или без него изначально выполнена с учетом однопроводного типа соединения компонентов электрического оборудования. По сути, это значит, что отрицательные контакты электрооборудования выводятся на массу, то есть кузов транспортного средства. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой.
Схема электрооборудования ваз 2106 — разбираем по порядку
Схема электрооборудования ваз 2106 достаточно проста. Элементы этой проводки подключены с использованием принципа однопроводного подключения. То есть отрицательные контакты электроустройств выведены на «массу» автомобиля. Соединение между проводами обеспечивается только за счет плюсовых выводов.
Устройство электронной проводки транспортного средства
Такую электрическую проводку в народе называются классической по нескольким причинам:
- запуск работы электроцепей происходит непосредственно через выключатель зажигания;
- аккумулятор соединяется непосредственно с блоком предохранителя;
- корпуса, которые проводят ток находятся в ключевых узлах.
На заметку: Если одна из систем вышла из строя, то искать поломку в первую очередь необходимо в замке зажигания или в контактных группах.
Принципы работы электрооборудования ВАЗ 2106
Существует четыре режима работы замка зажигания. У каждой фазы разная функциональность:
- Фаза «0». В этом режиме питание получают только провода 30 и 30/1. Другие функции не работают;
- Фаза «1». Работают ходовые огни, фары против тумана, дворники, печка двигателя;
- Фаза «2». Начинают работу поворотные сигналы, панель приборов и зажигательная система;
- Фаза «3». На этом этапе запускается стартер транспортного средства.
Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, вроде комплекса обогрева, автоматические омыватели и прочее. Запуск этих дополнений происходит на фазе 1 и 2.
Аварийная система, клаксон, фонари для тормоза, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа в какой-либо фазе.
Предохранительный блок — элемент электропроводки. К сожалению, он не соответствует требованиям, которые установлены современными специалистами.
Причины:
- предохранитель и гнездо соединены ненадежно, что приводит к обгоранию;
- элемент предохранения нагревается при использовании.
- это очень плохо влияет на гнезда, которые находятся рядом;
Как правило, покупные предохранители ненадежны. Из-за этого стоит регулярно устраивать проверку.
На заметку. На ВАЗ-е 2106 используется «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, что может привести к возгоранию транспорта.
Поэтому для того, чтобы обеспечить большую безопасность необходимо заменить «жучков» на предохранители ножевого типа. Их особенности:
- стабильное соединение с другими элементами;
- плавкий элемент запаян в поливинилхлориде;
- уменьшение нагрева путем теплоотведения при помощи расширенной площади соприкасания.
Замок зажигания
Электрооборудование автомобиля ваз 2106 имеет еще один ненадежный элемент. Если его не заменить, то в скором времени возможен износ, а это может привести к короткому замыканию.
Безусловно, абсолютно каждый автомобиль имеет свои плюсы и минусы эксплуатации, но правильный подход может превратить любой минус в плюс. Чтобы лучше познакомиться с новым автомобилем советуем почитать обзоры и тест-драйвы, подробнее здесь.
Провести работу по замене системы зажигания можно и в домашних условиях. Но если вы не уверены в своих силах, то можно обратиться и в сервис. Стоимость ремонта будет не сильно большой.
Система зажигания состоит из следующих деталей:
- сам корпус;
- токоприемный диск;
- стержень;
- валик;
- втулка для соединения контактов;
- колодка.
Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не будет сложен даже новичкам в автомобильном деле.
https://youtube.com/watch?v=498PK4EWbGc
Диагностика неисправностей
Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.
Такие действия актуальны в том случае, если автомобиль отказывается заводиться:
- Проверьте аккумулятор. Возможно, он просто разрядился.
- В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
- Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
- Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы .
Слабые места блока предохранителей
- Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
- Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
- Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.
Принцип работы электрооборудования
Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из которых активируется определенное оборудование:
- В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
- В режиме 1 импульс начинает подаваться на другие разъемы, в результате чего работать могут габаритные огни, дворники стекла, вентилятор, а также устройство .
- В режиме 2 в работу схемы включается система зажигания, датчики на приборной панели, поворотные огни, а также стартер.
- В режиме 3 работают только габаритные огни, рулевой гудок, а также очистители стекол.
В постоянном режиме под током в модели 21063 в соответствии со схемой работают рулевой гудок, тормозные огни, световая сигнализация, подсветка на контрольном щитке, а также прикуриватель. Основные элементы схемы защищаются предохранителями, расположенными в основном и дополнительном блоках, установленных под панелью приборов напротив водительского сиденья (автор видео — Вячеслав Витер).
