Снятие и установка противотуманной фары ваз 2110, ваз 2111, ваз 2112

Причины поломок и пути устранения

Теперь рассмотрим, почему не работают противотуманки, и в чем возможные причины таких проблем. Как правило, неисправности противотуманных фар вызваны протеканием коррозийных и окислительных процессов. Кроме того, к причинам поломки ПТФ можно отнести:

Перегорание предохранителя.
Отсутствие контакта в реле.
Ухудшение контакта на «минус» кузова.
Перегорание ламп.
Окисление контактов.
Неправильное подключение.
Ухудшение контакта на противотуманках.

Чтобы диагностировать и устранить неисправность, требуется набор инструментов и мультиметр. Первое, что стоит проверить — целостность предохранителей, питающих противотуманные фары. Если они перегорели, производите замену.

Если предохранители цепи исправны, убедитесь в работоспособности лампочек в фарах. Самая простая причина, почему не горят противотуманки — перегорели лампы по причине замыкания в цепи или естественного износа. Чтобы проверить целостность лампы, используйте заведомо исправный источник света.

Важно, чтобы цоколь лампы имел аналогичный тип и размеры, как у вышедшей из строя детали. После покупки необходимой лампочки, произведите замену (сделать это можно, без снятия фары)

Если все рассмотренные работы выполнены, но результата нет, обратите внимание на кнопку включения. Возможно причина, почему не работают противотуманки, скрывается именно в ней

Если кнопка неисправна, замените ее.

В случае окисления контактов, произведите их зачистку. В ситуации, когда проблемы с ПТФ появились, после самостоятельного подключения, причины неисправности могут лежать в неправильном соединении цепи.

Для ремонта противотуманки, может потребоваться выполнение таких работ:

Замена стекла.
Установка новой лампочки.
Замена рамки противотуманной фары, после демонтажа кронштейна. Выполнение такой работы может потребоваться, при повреждении облицовки.

Схема подключения противотуманных фар на ВАЗ 2110, 2111, 2112Перед выполнением ремонта, желательно снять противотуманную фару, для чего необходимо открутить винты крепления к кронштейну. После этого, разберите ПТФ, для ремонта или установки нового плафона.

Жестянка на ваз 2109Крайний случай — замена противотуманки. К нему приходится прибегнуть в ситуации, когда узел полностью не работает или значительно ухудшилось качество светового пучка. В процессе замены, может потребоваться снятие бампера автомобиля, ведь именно в нем расположена заглушка фары. Как только откроется доступ к месту установки фонаря на кронштейне, с помощью специального инструмента, открутите крепление, а после, отбросьте штекер и демонтируйте фару. Если противотуманки не горят, и узел полностью не исправен, то установите новую деталь.

Видео: Как найти и заменить сгоревшую противотуманку на ВАЗ 2110, 2111, 2112Если видео не показывает, обновите страницу или нажмите здесьВ случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

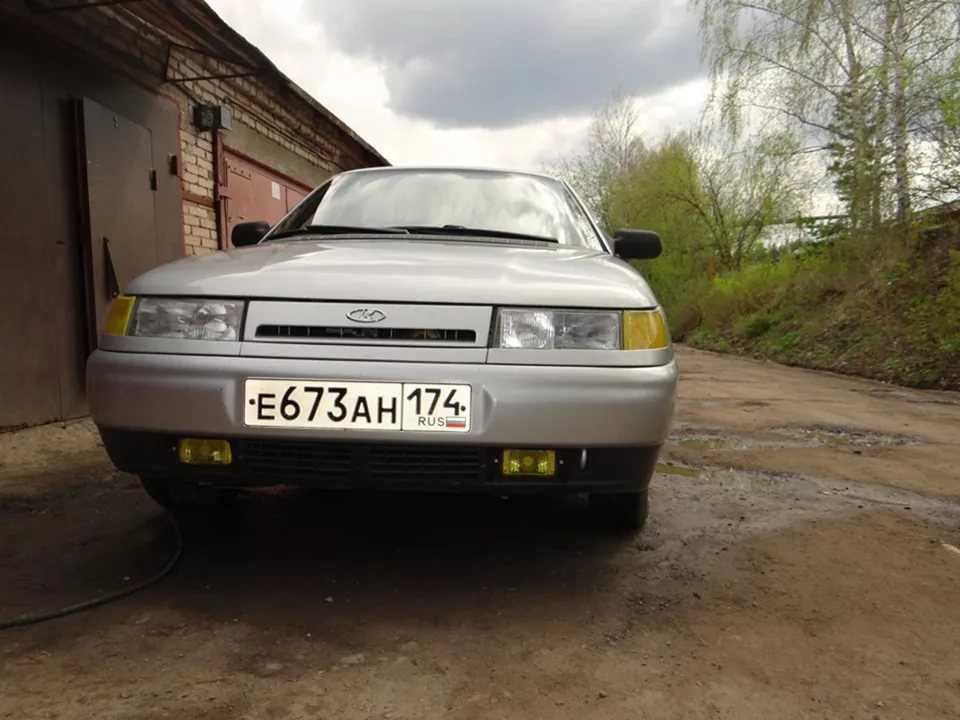

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ на ВАЗ-2114

Для установки фар помимо комплекта для подключения понадобятся рамки (очки) для них на бампер и кронштейны крепления. Если на ВАЗ 2114 бампер без выреза под противотуманные фары, то надо либо приобрести новый с специальными отверстиями, либо придется вырезать эти окошки. Ставим на вырез очки. Прикручиваем саморезами ПТФ к кронштейнам, а затем на них крепим фары к кузову. Подключаем провода противотуманных фар, один конец которых крепим к «массе», а другой проводим до монтажного блока ВАЗ-2114.

Снимаем центральную консоль торпеды ВАЗ-2114 и находим разъем для кнопки включения ПТФ (он вместе с внутренней проводкой противотуманных фар устанавливается на заводе вне зависимости от комплектации, стандарт или люкс). Подсоединяем кнопку и крепим в консоль, которую устанавливаем на место. Монтируем под капотом реле (из комплекта подключения) на перегородку двигательного отсека с воздухозаборником рядом с монтажным блоком. Откручиваем боковые крепления блока и снимаем с него крышку. Снизу блока отсоединяем 2 крайних разъема – № «7» и «8». Проводами установочного комплекта соединяем контакты колодки № 8:

«1» – с «87» реле;
«2» – с левой ПТФ;
«3» – с правой ПТФ;
«8» – с «30» реле.

Контакт реле «85» подсоединяем к «17» разъема № 7, а «86» – к «массе». Колодки вставляем на место.

Общие сведения

Автомобиль и электричество — слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
запуск мотора;
работу головных осветительных приборов в ночное время для освещения дорожного полотна;
противотуманные фары при движении в условиях ограниченной видимости;
световую индикацию приборной шкалы;
габаритные огни для обнаружения автомобиля в темное время суток;
поворотных указателей;
сигнальные устройства.

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

«дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
звуковых сигналов, в случае экстренного события;
поиск искры при отказе двигателя;
проигрывателя компакт-дисков, а также радио;
стеклоподъемников;
обогревателей лобового и заднего стекла;
ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея — химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

запуска двигателя электростартером;
подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
повышенную мощность и более долгую продолжительность искрового разряда;
увеличенный срок эксплуатации свече зажигания;
контакты прерывателя практически не выходят из строя;
топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
облегчается запуск двигателя;
мотор становится приемистей и экономичней.

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

Совет: не рекомендуется делать сильный натяг, он существенно сократит срок эксплуатации ремня.

Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

толстый — от аккумуляторной батареи к стартеру,
тонкий — к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Совет: во время движения только на АКБ для снижения потребления бортовой электроэнергии отключите как можно больше приборов — радио, вентилятор отопителя и т.п.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

https://www.youtube.com/watch?v=t0ysCPFw_WA

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
Снять плюсовую клемму с аккумулятора.
Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

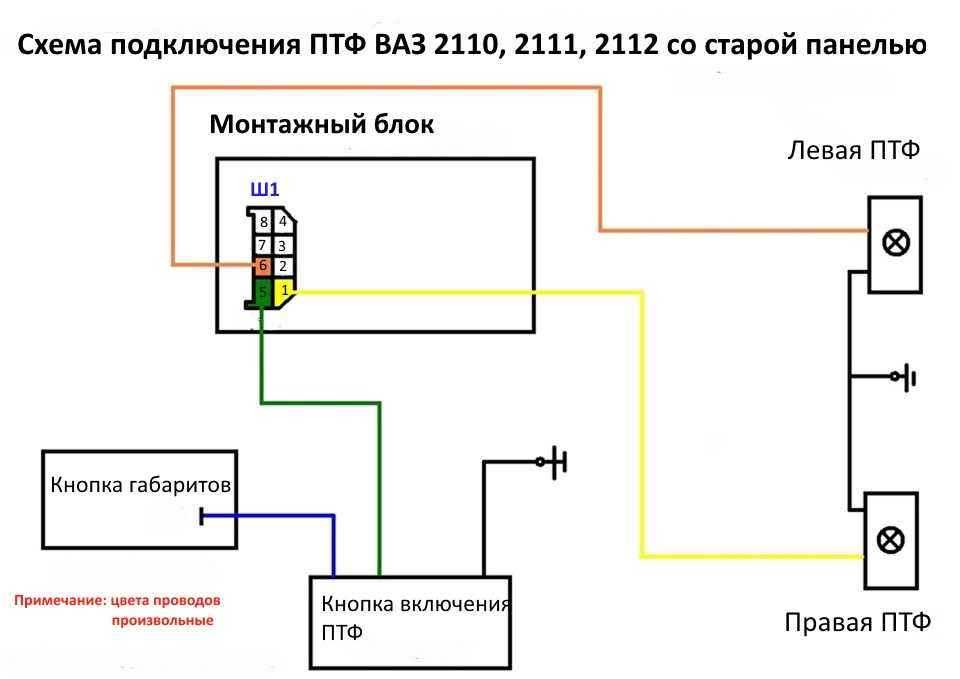

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Вариант №2

Для установки противотуманных фар (ПТФ) вам понадобится приобрести их готовый комплект. Причем, если торпедо вашей машины соответствует старому образцу — подойдет комплект для ВАЗ 2110, а если новому («евро-торпедо») — надо брать комплект для модели 2115. Разница между этим двумя вариантами заключается в кнопках включения. Кроме того, перед работой обзаведитесь контрольной лампой, мультитестером, комплектом разъемов так называемых «двойных пап и мам», а также восемью штуками разъемов «мам», изолентой и упаковкой термоусадки. Все электрические схемы вы сможете обнаружить в приобретенном комплекте ПТФ.

Фото 1. После открытия блока предохранителей (БП) нужно открутить саморез №1 и развернуть сам блок. Зеленым цветом отмечены красные провода, которые изначально отсутствовали, поэтому пришлось их добавить.

Фото 2. Берем два провода по 15 см длиной каждый и монтируем на них разъем «мама» с двух сторон. Цифрой 1 на фото обозначен красный провод, расположенный в штекере такого же цвета. Он представляет собой постоянный «плюс», что можно проверить контрольной лампой. Тянем его к ножке № 30, которая находится на обратной стороне реле.

Фото 3. Красный провод, обозначенный цифрой 2 — это «плюс» от ножки №87, находящийся в белом штекере реле.

Фото 4. На этом изображении мы можем видеть два предохранителя по 10 ампер каждый, установленные заводом-изготовителем специально для противотуманных фар. К каждому предохранителю нужно подвести красный провод, несущий в себе положительный контакт, после чего он разделится на два «плюса» — по одному для левой и правой фары.

Фото 5. Здесь отмечены желто-черный и желтый провода, которые представляют собой «плюсы» выходов на ПТФ.

Фото 6. Чтобы сделать монтаж более удобным, рекомендуется взять разъем со второй «мамой» и удлинить каждый провод на 30 сантиметров, прикрепив к их концам по еще одной «маме».

Фото 7. Желто-черный и желтый провода нужно воткнуть в штекер белого цвета, который расположен на БП.

Фото 8. Разъем со второй «мамой» выводится над блоком предохранителей и подключается к разъему второго «папы». Последний, кстати, тоже имеет 2 провода: желто-черный и желтый.

Фото 9. Здесь под цифрой 3 мы видим черный провод, который представляет собой отрицательный контакт, подключенный к ножке №86, расположенной на реле. Этот «минус» лучше привести с верхней части БП, так как там заводом-изготовителем уже прикручены провода черного цвета на гайке, которая подходит под ключ №10. Цифрой 4 обозначен провод, который отвечает за регулировку включением ПТФ.

Его можно привести одним из трех способов:

1. Напрямую от габаритов без дополнительной кнопки. Это значит, что включение габаритов будет вызывать включение ПТФ.

2. Последовательно от габаритов с применением дополнительной кнопки. В этом случае включение габаритов вызовет подачу «плюса» на эту кнопку, а включение ПТФ произойдет после нажатия на нее.

3. Третий способ аналогичен второму, только провод приводится не от габаритов, а от зажигания. Рекомендуем использовать именно этот вариант.

Для установки самого изделия потребуется снять заглушки, чтобы вставить фары в бампер. Затем можно будет установить облицовку, закрепив ее двумя саморезами с помощью крестообразной отвертки. После этого подключается колодка с проводами. Если ПТФ содержит в себе ксенон, то нельзя будет обойтись без корректора фар, который необходим для регуляции светового потока.

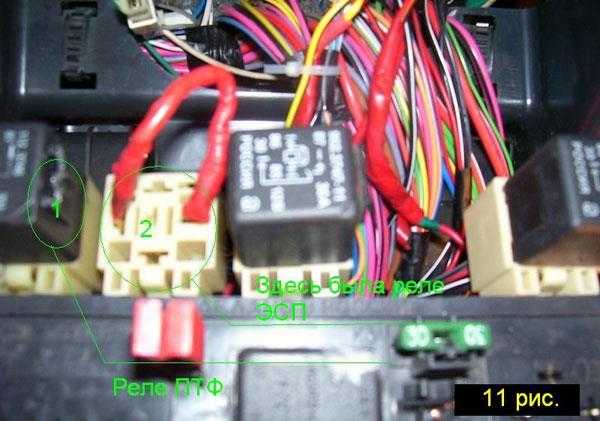

Фото 10. Здесь цифрой 1 обозначено реле включения ПТФ, а цифрой 2 — место, на котором раньше находилось реле электрических стеклоподъемников. От него можно взять два провода, удлинить их и вывести на кнопку включения фар. На одном из них (розовом тонком) после включения зажигания появится положительный контакт, а черный тонкий провод представляет собой «минус».

Чтобы правильно подключить ПТФ, нужно знать, что левый выход находится возле радиатора, ниже левой фары головного освещения, и может быть привязан хомутом к кузову машины. Аналогично, ниже правой фары головного освещения находится правый выход (это показано на двух приложенных фотографиях).

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Алгоритм действий

Инструкция подключения ПТФ ВАЗ-2110 поможет совершить этот процесс максимально быстро. Алгоритм следующий:

Провода помещают внутрь защитной гофры. Подключение проводки ПТФ ВАЗ-2110 начинается с того, что провода надо протянуть от торпеды до пространства под капотом.
Иногда для выполнения указанных выше действий может понадобиться разборка торпеды.
С аккумулятора снимается плюсовая клемма.
Выполняется открытие монтажного блока-реле и предохранителей, которые расположены в нижней части от колонки руля возле педали сцепления.
С помощью отвертки откручиваются саморезы и извлекается блок.
Находятся выводы предохранителя F4 для правой ПТФ и F14 для левой фары.
С помощью предохранителя F20 можно защитить задние ПТФ, изначально встроенные в задних фонарях. В условиях неблагоприятной погоды включение второй нити достигается с помощью специальной кнопки, расположенной на панели приборов.
И в заключение происходит надевание на провода медных разъемов «мама». После этого они вставляются в штекер в соответствии с электрическими и монтажными схемами.

Зачем это нужно?

Современные противотуманные фары дают значительно более «проникающий» свет сквозь туман и пелену дождя и лучше освещают дорожное полотно. Во-первых, ПТФ дают более плоский световой поток, стелющийся над землей, и распространяющийся больше в ширину, чем в высоту.

Это сделано не зря. Дело в том, что из-за несоответствия в температуре воздуха и земли (земля теплее) туман редко доходит до самой дороги, а значит, с такими фарами на ВАЗ 2110 вы будете видеть дорогу, по которой едите, хотя бы на десяток метров вперед дальше ближнего света фар.

Во-вторых, за счет ширины луча противотуманок вы будете видеть обочину и разметку. Это не позволит вам «слететь» с дороги, что в тумане не редкость.

В-третьих, вы не будете слепить встречные машины, а сами будете видимы другим участникам движения, если, конечно регулировка будет выполнена правильно. Значит – возрастает вероятность, что в ваш ВАЗ 2110 не врежется другой автомобиль.

Противотуманные фары на ВАЗ-2110

Использовать их вместо фар головного света нежелательно, поскольку ввиду нижнего расположения они будут слепить встречных водителей. Кроме того, противотуманки собирают всю грязь и пыль, брызги и зимнюю посыпку с дороги, а это тоже влияет на рассеивание пучка света и на помехи для встречных водителей.

Разновидности

В продаже существует масса разновидностей противотуманных фар.

Последний вариант мы и рассматривать не станем, поскольку более бестолкового применения газоразрядному свету придумать сложно.

Встречаются комбинированные противотуманки , в которые встроены дневные ходовые огни. Неплохой экономный вариант.

Противотуманная фара, совмещенная с дневными ходовыми огнями.

Конечно, и по форме есть из чего выбрать — классические круглые и прямоугольные, овальные и квадратные, орлиные и ангельские глаза. Здесь только чувство меры и привитый вкус на уроках изобразительного искусства будут нам советчиком.

Противотуманки Бош ООО «Аутомотив Лайтинг»(Рязань) и лампы Osram All Season (всесезонные) Super H3.

Для противотуманных фар особой разницы нет, хотя у каждого свои предпочтения, как и в случае с цветом рассеивателя. Он может быть как классическим белым, так и жёлтым. Что касается цен, то для примера приведём несколько комплектов, импортных и отечественных:

пара ПТФ Bosch производства г. Рязань, в комплекте только фары, без проводки, цена 990 рублей;
DLAA LA-519 , похожи на предыдущий комплект, но с прозрачным плафоном, цена 860 рублей за пару;
комбинированные китайские фонари ZFT 162A , 1000 рублей за пару, есть светодиодные дневные ходовые огни, рифлёный плафон;
DLAA PL519DB , Китай, встроенная светодиодная подсветка, под лампу Н1, цена порядка 1300 рублей.

Есть в продаже и противотуманки завода Автосвет (г. Киржач), а также известных мировых производителей (Hella, Valeo, Sirius, Farren, Sho-Me) c ценами от двух и до пяти тысяч.

Оригинальные противотуманные фары «Киржач».

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

какая торпеда стоит на вашем автомобиле;
есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

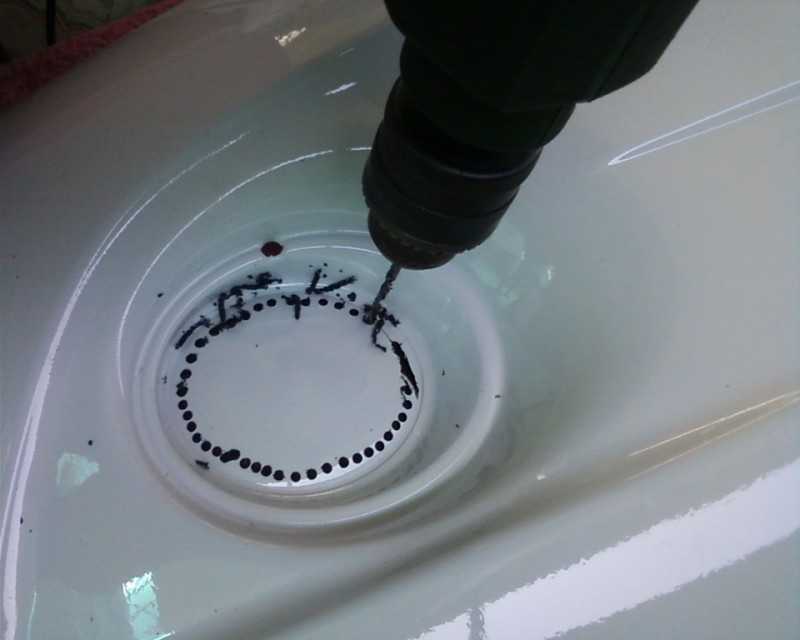

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Вывод

Хотя схема проводки ВАЗ 2112 на первый взгляд сильно запутана, все же благодаря разноцветной изоляции удается ее нередко отремонтировать самостоятельно. В этом помогает также ее схема, которая всегда должна быть под рукой во время таких работ. Видео в статье поможет понять процесс более детально.
