Замена подушек двигателя ваз 2107

Замена подушек двигателя ваз 2101-2107

Столкнулся я с такой проблемой, как замена подушек двигателя на ваз 2107 или их еще называют опоры. Причиной тому стала, вибрация по кузову автомобиля. Такая проблема может возникнуть и на остальных ваз классической модели 2101 или 2105 или 2106, без разницы так как замена подушек будет совершенно одинакова и делается это своими руками.

К чему может привести полный износ подушек двигателя и зачем они нужны? А приведет он к тому, что двигатель упадет на подрамник, вот это будет проблема. Ну и вибрационный дискомфорт при езде или работе двигателя на месте не каждому понравится, так как исправные подушки должны гасить вибрации, для этого они и предназначены.

Ремонт двигателя

Следующие инструменты понадобятся для этой работы:

• съёмник, позволяющий легко вытащить поршневой палец;
• настраиваемая опора под днище, выдерживающая не менее 1 тонны;

• ключ храповика коленвала;

• широкий плоский щуп 0,15 мм;
• манометр, способный измерять давление в топливной рампе;
• металлическая линейка;
• тиски;

• компрессометр и т. д.

Как снять двигатель

Снимается двигатель для ремонта или замены. Ничего особо сложного в процедуре нет, если имеется специальная лебёдка. Мотор удастся демонтировать в этом случае целиком, однако, это тяжелее, чем снять без ГБЦ.

Последовательность действий выглядит так.

1. Капот автомобиля рекомендуется снять, чтобы обеспечить свободный доступ.
2. Слить весь хладагент.
3. Снять воздушный фильтр, отсоединить трос подсоса, скинуть рычаг акселератора, бензошланг карбюратора — одним словом, всё то навесное оборудование, которое может представлять преграду в работе.

4. Открутить глушитель, снять шланг с отопителя.

5. Снять трамблёр.
6. Вытащить стартер.
7. Снять радиатор.
8. Скинуть топливный шланг с насоса.

Теперь можно переходить к непосредственной работе с двигателем.

1. Открутить гайки с подушек.

2. Отделить коробку передач от мотора.
3. Сдёрнуть двигатель с подушек, под них подставить прочный канат.

Под верёвку эффективнее будет всунуть металлическую трубу. Концы каната надеть на гидравлическое оборудование для поднятия двигателя. Прокрутить и вытащить мотор.

Кран для снятия двигателя позволит легко вытащить силовую установку

Замена вкладышей коленвала

Двигатель снят, можно продолжать.

1. Отвернуть 14 болтов крепления поддона к ГБЦ.
2. Снять масляный насос.

3. Отвернуть гайки крепления шатунов, снять крышки.

4. Вытолкнуть поршни из цилиндров.
5. Отвернуть болты крышки коренного подшипника коленвала.
6. Снять коленвал.

Чтобы удалось вынуть и заменить вкладыши, следует из проточек постели пятого коренного снять полукольца упорного подшипника. После разбора коленвала можно вынуть старые вкладыши и заменить. Новые элементы должны соответствовать нужной категории.

Вкладыши можно только заменить. Ремонту они не подлежат, так как изготовлены по точным размерам. Со временем детали истираются, приходится ставить новые. По сути, вкладыши — это подшипники скольжения для шатунов, воздействующих на коленвал.

Замена поршневых колец

Во многих случаях эта процедура требуется по вине самого автовладельца, заливающего вместо качественного масла непонятно что. Кроме того, большое значение имеет частота обновления смазки. Первый симптом, свидетельствующий о выходе из строя колец — резкое увеличение расхода топлива.

Замена на снятом, но ещё не разобранном двигателе.

1. Коленвал проворачивается так, чтобы требуемый поршень встал в нужное положение — в нижнюю мёртвую точку.
2. Крышка шатуна снимается, все поршни выталкиваются цилиндрами наверх.
3. С поршней счищается нагар.
4. Старые кольца меняются на новые.

Надо обязательно сначала поставить маслосъёмное кольцо, а в завершение стянуть оба элемента специальной оправкой.

Ремонт маслонасоса

Маслонасос на ВАЗ 2107 — важнейший элемент смазочной системы, позволяющий подавать смазку под давлением. Ремонт элемента подразумевает наличие таких инструментов, как плоские щупы размером 0,15–0,25 мм, линейки и тисков.

Алгоритм проведения восстановительных работ с маслонасосом.

1. Демонтировать насос и установить его в тиски.

2. Отвернуть болты, фиксирующие приёмный патрубок к корпусу.
3. Отсоединить патрубок от корпуса, делая это аккуратно. Главное — не потерять шайбу редукционного клапана.
4. Снять пружину и редукционный клапан.

5. Вынуть крышку.

6. Затем снять шестерёнки.

Каждая снятая деталь быть осмотрена на наличие трещин и деформаций. При их обнаружении элемент надо заменить. В конце обязательно промыть все детали керосином и высушить сжатым воздухом. После этого всё собрать обратно.

Двигатель ВАЗ 2107 только с виду представляет собой сложное устройство. На самом деле, если действовать по инструкции и аккуратно, его можно без опаски разобрать и собрать.

Замена передних пружин ВАЗ 2107

Замена пружин передней подвески производится после снятия амортизаторов и отстыковки стабилизатора поперечной устойчивости (последний мешает свободно ходить рычагам). Также для замены пружины следует ослабить гайки, крепящие ось нижнего рычага.

Чтобы максимально опустить нижний рычаг и высвободить пружину, необходимо выпрессовать палец нижней шаровой опоры из поворотного кулака.

Новую пружину перед установкой необходимо сжать и зафиксировать специальными стяжками.

Сборка узла производится в обратной последовательности. Стяжки с пружины можно снимать лишь после крепления пальца шаровой в поворотном кулаке.

Более подробную информацию по замене пружин вы можете прочитать здесь

Ремонт подвески ВАЗ 2107 не представляет особой сложности и не требует специальных знаний и особой квалификации. Вопрос лишь в наличии в гараже специального инструмента (съемников и стяжек) и смотровой ямы.

Вот видео о полной разборке и правильной последовательности передней подвески

Устройство передней подвески ВАЗ 2107

“Семерка” оснащена независимой подвеской, состоящей из верхнего и нижнего рычага, пружины и амортизатора с каждой стороны. Нижние рычаги связаны между собой через стабилизатор поперечной устойчивости.

Оси нижних рычагов жестко прикреплены к поперечине (балке), которая закреплена на передних лонжеронах кузова. Роль осей верхних рычагов выполняют болты крепления, которыми рычаги прикручены к стойкам брызговиков.

Подвижность рычагов обеспечивается за счет резинометаллических шарниров — сайлентблоков.

Ступица колеса прикручена к поворотному кулаку, который удерживается на концах рычагов за счет шаровых опор (верхней и нижней). Это обеспечивает поворот колес вокруг вертикальной оси.

Пружины передней подвески, сглаживающие неровности при проезде неровных участков дороги, стоят между нижними рычагами и брызговиком. Что пружины не смещались во время езды, их края вставлены в опорные чашки.

Амортизаторы, поглощающие энергию колебаний, крепятся корпусом к нижнему рычагу, а их штоки прикручены к брызговикам через резиновые подушки.

Стабилизатор поперечной устойчивости соединяется с рычагами и лонжеронами через резиновые втулки, чтобы исключить непосредственный контакт металлических деталей и компенсировать ударные нагрузки.

Замена сайлентблоков ВАЗ 2107

Ремонт передней подвески ваз 2107 часто требует замены сайлентблоков. Для проведения этой операции необходимо снять верхний рычаг. Сайлентблоки нижнего рычага можно менять без демонтажа рычага с автомобиля.

Сайлентблоки выпрессовываются из рычага и запрессовываются в него при помощи специального съемника. Для снятия верхнего рычага необходимо выпрессовать палец опоры.

Сайлентблоки нижних рычагов можно заменить, открутив гайки на оси рычага. Снимать нижние рычаги стоит лишь для замены на новые. Но такая операция обычно требуется лишь при ликвидации последствий ДТП.

Recommendations

Comments 16

Стало меньше вибрация ?

Слишком мягкие, я поставил потом от нивы, запись есть в бж, с ними выбрации на холостых больше но зато на больших оборотах (относительно больших) вибрации меньше, при пробуксовке ее меньше в разы, когда пятоки крутишь на скользкой дороге двиг не болтается, нет этих колебаний всем кузовом как при стандартных подушках

правильно. тоже стараюсь заменить сразу, чтобы не накапливать поломки.

Берешь длинный удлинитель на 1/4 дюйма, длинную головку на меньше 17 чтобы в нее не провалился гравер, вставляешь удлинитель в головку, накидываешь шайбу и гравер на удлинитель, конец удлинителя где квадрат упираешь в болт подушки и головкой надеваешь весь этот пирог на болт подушки. Шайба сама слетает, а вот вместе с гравером держится на резьбе. На все про все за несколько попыток не более 10 мин, бывает получается с первого раза))) а бывает е#%&ся пол часа)))

Оказалось все проще, если снять защиту и пыльник, с верху можно пальцами залезть и держать шайбы) а другой рукой головкой с гайкой и все)

Если сверху залезать там мало места… Шайба с гравером не падают вместе)))

Привет. На балку магнит от динамика прилепить, шайбу будет держать. А вообще писали что резьбу на новых подушках на пару витков укоротить так они вообще без геммора становятся, домкратить меньше надо. Только гайку перед этим накрутить-когда спилишь её скручиваешь и она резьбу прогоняет. Скоро тоже прийдётся наверное, уже восемь лет подушкам.

Под рукой ничего не было кроме ключей. Раз в сто лет менять эти опоры)

читал тут где-то, что на ниву покрепче будут

Слишком жесткие, вибрация на кузов больше, у соседа на 6ке стоят, жалеет что поставил

по моему это универсальные подушки там на коробке написано даже для автомобилей 4х4 и классика 2101-2107

Это оборотная сторона коробки, правильная та где маркером отмеченно

Ааа просто на маркер не обращал внимание тоже просто подушки купил после майских соберусь с силами и поменяю)

шустрый, хоршо когда яма есть

Ну да, подъемник еще лучше. Хорошо что есть знакомый владелец СТО, когда свободно можно там, но там не поснимать, побыстрей надо что бы не мешать

Если у Вас появились вибрации в двигателе, первым делом стоит проверить крепление подушек двигателя на автомобиле. Сегодня мы подробно расскажем про замену опор двигателя на ВАЗ 2107 своими руками.

Как снять переднюю опору двигателя ВАЗ 2107

1. Устанавливаем автомобиль на смотровую яму или эстакаду.

2. Снимаем грязе-защитные щитки.

3. Торцовым ключом на 17 мм с карданом отворачиваем гайку верхнего крепления подушки с левой стороны двигателя.

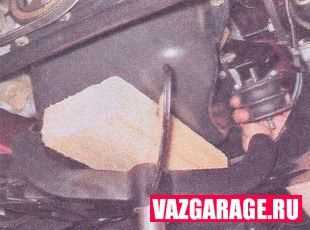

4. Через отверстие в поперечине тем же инструментом отворачиваем гайку нижнего крепления подушки двигателя.

5. Приподнимаем домкратом двигатель ВАЗ ъ2107 и снимаем подушку.

Установка передних подушек двигателя ВАЗ 2107

1. Установка опоры выполняется в обратной последовательности.

2. Перед установкой подушки двигателя гайки нижнего крепления опоры размещаем гайку в торцовом ключе и, наживив на шпильку, заворачиваем.

Аналогично заменяем подушку с правой стороны двигателя автомобиля. Для предотвращения нагрева опоры двигателя приемной трубой между поперечиной и правой опорой установлен теплозащитный щиток.

Задняя опора двигателя автомобиля ВАЗ 2107 крепится к задней крышке и поперечине коробки передач.

Как снять заднюю опору двигателя

1. Снимаем поперечину коробки передач со шпилек кузова ВАЗ 2107.

2. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя к задней крышке коробки передач.

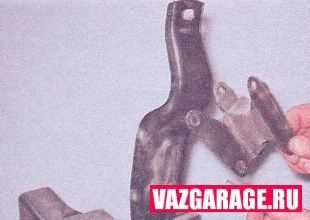

3. Снимаем поперечину коробки передач в сборе с задней опорой двигателя со шпилек задней крышки.

4. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя ВАЗ 2107, удерживая болты от проворачивания ключом того же размера.

5. Снимаем заднюю опору двигателя ВАЗ 2107. Между проушинами задней опоры двигателя установлена распорная втулка.

Установка задней опоры двигателя ВАЗ 2107 выполняется в обратной последовательности. Напомню, что предыдущая статья была про замену амортизатора передней подвески на ВАЗ 2107 своими руками.

Замена подушек двигателя на ВАЗ-2104-2107

Они предотвращают передачу вибрации работающего двигателя на кузов автомобиля. Кроме того, подушки защищают кузов от возможных перемещений двигателя в подкапотном пространстве при резком разгоне и торможении автомобиля.

На ВАЗ2107 используются две боковые подушки и одна задняя, которая является опорой коробки передач. Передние подушки располагаются симметрично с двух сторон двигателя.

Задняя подушка располагается под коробкой передач. Она состоит из двух стальных пластин, между которыми методом вулканизации вмонтирован слой специальной резины. Вид подушки отличается для 4-х и 5-ти ступенчатых вариантов коробки.
