Замена вариатора lada 21055 (ваз 21055)

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

Общие сведения о тюнинге панели приборов ВАЗ-2107

Здесь главное – включить фантазию и отделать машину таким образом, чтобы она превратилась в оригинальный и неузнаваемый повседневный практичный «элемент» вашей жизни. Можно установить, например, белые шкалы приборов. Они смотрятся весьма нестандартно и по-современному стильно. Их дизайн вы сами выбираете.

Без сомнения, лучше, если есть деньги, доверить проведение тюнинга специалистам, они способны грамотно и быстро выполнить свою работу, но, следует помнить, что за это придется заплатить значительно больше, нежели если бы усовершенствования и доработки вы выполняли сами. Поэтому, запаситесь желанием, терпением и верой в себя и вперед, за работу.

В процессе работы необходимо будет использовать 10 светодиодов по 3 вольта каждый. Чтобы их непосредственно соединить, нужно использовать специальный шлейф, а в качестве крепления – небольшой кусочек провода от разъема molex. Необходимо взять также два резистора на 680 Ом.

Вся работа, в общем, сводится к 3 главным этапам, о которых следует рассказать более подробно:

Установка накладки на торпеду

Нанесенный клей должен крепко схватиться с поверхностью торпедо ВАЗ, для этого необходимо пройтись по всему периметру запчасти мелкокалиберной наждачной бумагой. Вследствие таких действий произойдет активное схватывание клея с поверхностями. Проделанные манипуляции помогут качественно наложить грунт на пластик. Грунт должен быть равномерно распределен по всей плоскости. Следует дать загрунтованной поверхности просохнуть, некоторое время ее нельзя подвергать дальнейшей обработке.

Чтобы максимально улучшить салон автомобиля, вам в первую очередь нужно обратить внимание на торпедо и приборную панель. Удачи во всех начинаниях!. https://www.youtube.com/embed/NFC6098__YI

Источники

• http://spike.su/index.php/Подсветка-панели-приборов-ВАЗ-2106.html
• http://www.vazdriver.ru/dvuhcvetnaya_podsvetka_vyklyuchatelya_pechki/dvuhcvetnaya_podsvetka_vyklyuchatelya_pechki_na_vaz2107
• http://expertvaz.ru/2106/panel-priborov-shkaly-torpeda.html

Подсветка стрелки приборов

Для работы потребуются:

-четыре сопротивления по 1,5 кОм;

-черная краска или красный лак для ногтей;

-супер клей;

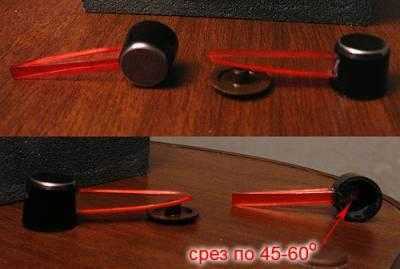

После этого определяемся с тем, какой длины будет стрелка (давайте возьмем 30 мм плюс само крепление внутри колпачка)

Потом аккуратно на станке вытачиваем оргстекло- важно сточить таким образом, чтобы стрелка наверху была ровная, а внизу имела заострение. В таком случае свет будет идти вдоль стрелки и подсвечивание ее будет происходить более равномерно.

После этого, взвешиваем стандартную стрелку, а также изготовленную своими руками (разница может составлять 100 млг, что, в общем, не существенно). Разбираем «приборку». Демонтируем белые шкалы и вживляем по два светодиода. Данный процесс требует особого терпения и аккуратности. Светодиоды следует с боков покрасить черной краской. Это уменьшит количество света, которое будет уходить на шкалу.

Порядок выполнения работ

Помните, что цена работы по замене радиатора печки ВАЗ 2114 зависит только от вас! Прежде всего, отнеситесь к покупке нового радиатора со всей ответственностью.

Замена радиатора печки ВАЗ 2114 начинается с подготовки инструмента. Знающие люди советуют смазать руки кремом или работать в перчатках. Будет меньше порезов. По завершении работ легче очистить руки от грязи.

Для слива ОЖ (охлаждающей жидкости) заверните шланг в отверстие заглушки силового агрегата, и тосол пойдёт в ёмкость, которую необходимо предварительно подставить.

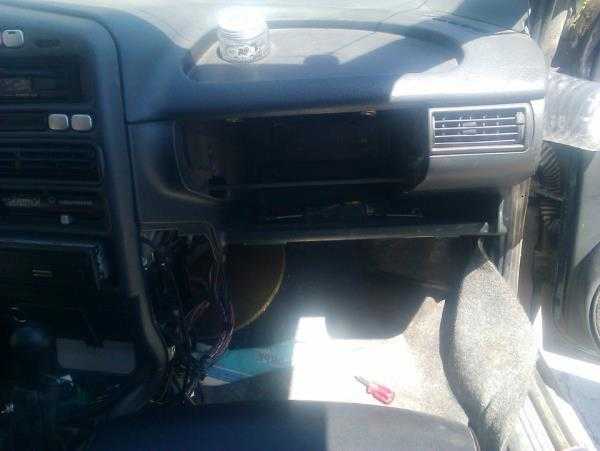

Шланг от смесителя вставляем непосредственно в отверстие слива движка. На втором этапе снимем бардачок и боковушки панели. Необходимо открутить все болтики и шурупы, попавшие в поле зрения.

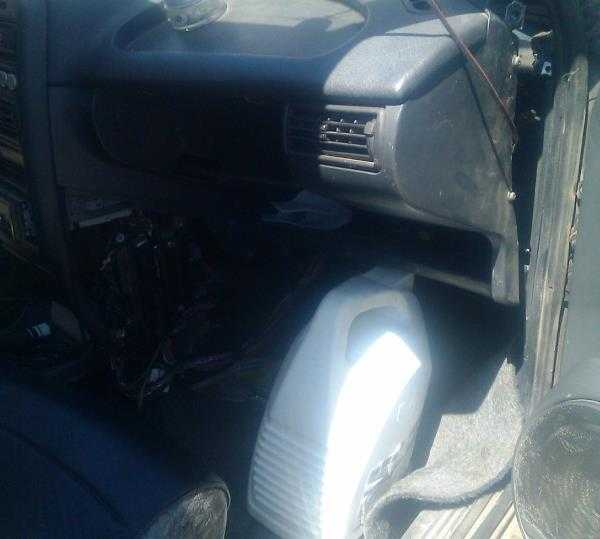

Бардачок, который вы снимете, состоит из 3 частей. Если процесс не пошёл в нужном направлении, возможно, вы забыли или не увидели два крепления в виде болтов на передней панели. Они удерживают конструкцию, прижимая её к полу. Посмотрите на фотографию.Видите, крепление находится внизу ЭБУ (электронного блока управления).

Откручиваем попеременно с левой и правой стороны крепления, удерживающие тросики.

Теперь можно сделать перерыв, осмотреться и проверить, все ли удерживающие элементы сняты

Обратите внимание на два самореза находящиеся ближе к двери переднего пассажира. Ещё один в верхней правой части панели

Он спрятан за заглушкой.

Видео о замене радиатора печки ВАЗ 2114 можно посмотреть здесь.

Если процесс идёт туго необходимо убедиться, что все крепежи сняты и откручены. Как подстрахованный вариант можно снять с печки и заслонки регулировочные наконечники. Для удобства отжима конструкции можно использовать любые предметы. Просто и надёжно, как видите.

Перед тем как откручивать два хомутика крепящихся на радиаторе, не забудьте поставить ёмкость под тосол. Иначе весь салон будет в нём!

Приёмную тару под тосол выбирайте плоской конфигурации и объёмной, чтобы несколько раз не бегать выливать техническую жидкость.

В целях экономии рабочую жидкость можно сливать в заранее подготовленную тару. В данном случае в канистру.

Замена патрубков радиатора ВАЗ 2114 обязательна, говорят одни. Другие утверждают, что острой необходимости в этом нет. Можно снимать патрубок или отжать его, как показано на фото, и тосол польётся самотёком.

Когда слита рабочая жидкость и хомуты сняты радиатор демонтировать самостоятельно трудно. Он упирается в нижний край панели. Нужен ещё один помощник.

Даже используя подручные средства, ничего не получится. Только потратите время, силы и нервы, поверьте.

Справиться вдвоём проще, быстрее — это факт! Установка нового радиатора происходит в обратном порядке. Кстати, замена радиатора печки ВАЗ 2115, ВАЗ 2113 выполняется аналогичным образом.

Тюнинг щитка приборов ВАЗ 2107

Пожалуй, у каждого наступает такой момент, когда щиток приборов в его автомобиле ВАЗ начинает казаться тусклым и невзрачным. Для того чтобы его «оживить» не потребуется каких-либо дорогостоящих изменений, достаточно сделать более яркую подсветку и установить декоративную наклейку, которую можно найти практически в любом автомобильном магазине и заменить вставки на циферблатах. Итак, вооружившись отверткой и паяльником, приступаем к тюнингу щитка приборов ВАЗ 2107.

Снятие щитка приборов ВАЗ.

Первым делом необходимо с помощью плоской отвертки снять ползунки, управляющие работой отопителя (печки). Затем, справа от кнопки включения «аварийки» откручиваем и снимаем гайку с шайбой, которые и крепят кнопку сброса показаний спидометра. Справа от снятых ползунков есть небольшая круглая заглушка, которую нужно снять и открутить расположенный за ней саморез. Затем нужно аккуратно вынуть щиток приборов и освободить трос спидометра, открутив поджимающую его гайку. Отсоединяем все провода, и освобожденный щиток приборов остается у нас в руках.

Следующий шаг – снятие стрелок

Делать это нужно предельно осторожно, чтобы не погнуть ни стрелку, ни штифт, на котором она сидит. Вполне возможно, придется приложить усилие, но аккуратно, вытягивая стрелку в направлении параллельном штифту.

Тюнинг щитка приборов.

Перед всеми работами совместите стрелку спидометра с ограничителем, а на тыльной стороне сделайте пометку, чтобы знать в каком положении стрелка «лежит». Это сильно упростит установку спидометра и избавит от ненужной работы.

Первым делом снимаем старые щитки ВАЗ 2107 (это делается довольно просто) и устанавливаем на их место новые. Затем аккуратно устанавливаем стрелки, опять же, чтобы не погнуть штифты

При этом важно совместить матки на задней стороне спидометра и при совмещенных метках установить стрелку в «лежачем» положении. Также аккуратно наклеиваем понравившуюся наклейку, предварительно обезжирив поверхность

При этом особенно важно проследить, чтобы она легла, ровно и без перекосов.

Установка светодиодной подсветки.

Есть два варианта установки светодиодной подсветки на ВАЗ – непосредственно за цифрами шкал, либо же, как общую подсветку всего щитка приборов. Естественно, все это остается на ваше усмотрения, главное учесть, что в первом случае подсветка будет достаточно яркой и придется потратить довольно много времени на пайку и уклейку светодиодов.

Светодиоды должны быть рассчитаны на рабочее напряжение 12 Вольт, а контакты их лучше всего нарастить на 2-3 см. Для первого варианта снимаем все штатные лампочки и впаиваем на их место светодиоды. После этого подключаем питание (лучше всего приглушить свет и отрегулировать положение и направление светодиодов).

Для второго варианта, если вы хотите осветить всю панель целиком, можно установить либо четыре светодиода расположенных по двое сверху и снизу щитка приборов (расстояние выбирайте сами, оно зависит от того, какую часть щитка приборов вы хотите осветить больше), либо шесть — по три сверху и снизу. В данном случае нужно будет припаивать дополнительные провода, чтобы подключить светодиоды к питанию и высверливать места крепления. Один из вариантов – приклеить светодиоды на клей, если они не совпадают по расположению с местами запитывания. В данном случае рекомендуется использовать только хороший клей, а места установки обязательно обезжирить.

Кроме того, при таком расположении светодиодов есть маленькая хитрость, чтобы усилить силу подсветки. По внутреннему периметру можно оклеить боковую поверхность щитка приборов фольгой – она будет отражать свет от стенок внутрь, усиливая подсветку. Чтобы определиться, насколько это вам нужно, лучше собрать щиток, подключить питание и хорошо подумать – устроит ли вас подсветка такой мощности.

Сборка щитка ВАЗ 2107 производится в обратном порядке, ничего сложного в этом нет. Главное – что вы достигли желаемого результата!

https://youtube.com/watch?v=A_rLbDOjSaM

Источники

• http://vsepoedem.com/story/panel-vaz-2107-otechestvennaya-klassika
• http://almazcar.ru/remont_vaz/kak_zamenit_lampochki_paneli_priborov_na_vaz_2107.html
• http://tuningvaz.in/tyuning-shhitka-priborov-vaz-2107/

Цена замены радиатора печкиВАЗ 2114

Стоимость самостоятельного процесса со всеми вытекающими последствиями не превысит 750 р. Я говорил, что на СТО замена обошлась бы в 2000 р. Экономия при самостоятельно проведенных работах составила 1250 рубля. Вот такая арифметика!

И ещё

Стоимость замены радиатора печки на ВАЗ 2114, ВАЗ 2115 на станции технического обслуживания будет больше, чем самостоятельно выполненная работа. А удовольствие, полученное от процесса? Это дорого стоит!

Пожалуйста поставьте оценку статье

Пришла зима и вы, предвкушая комфортную и теплую поездку на своем автомобиле, заводите его двигатель, дожидаетесь его прогрева. И вот, момент включения печки настал! Вы перенаправляете обдув воздуха в направлении себя, и что же происходит? Ровным счетом ничего! Всему виной тросики печки Ваз 2114.

Боковые и центральные дефлекторы выдают порцию едва теплого воздуха, да и обдув стекла не растапливает наледь так быстро, как бы хотелось.Многие автовладельцы мирятся с такой несправедливостью, причудами отечественного автопрома. Но мы с вами, не относимся к их числу и собираемся в корне сдвинуть ситуацию с мертвой точки!

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

• Тахометр;
• пидометр;
• Указатель уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Контрольные лампы в количестве 12 штук;
• 6 лампочек подвески щитка приборов;
• Резервное гнездо, предназначенное для контрольной лампы;
• Пара колодок для подключения проводов.

РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

1. В старых щитках приборы располагаются симметрично.
2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости», в рубрике «сливание»)

2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.

Примечание! После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!

3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.

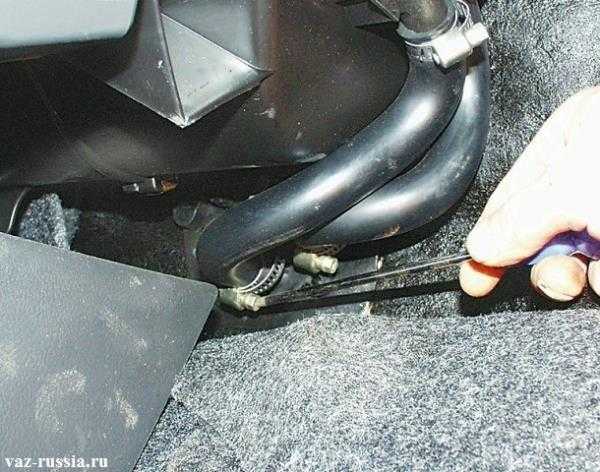

4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.

5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.

6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.

7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.

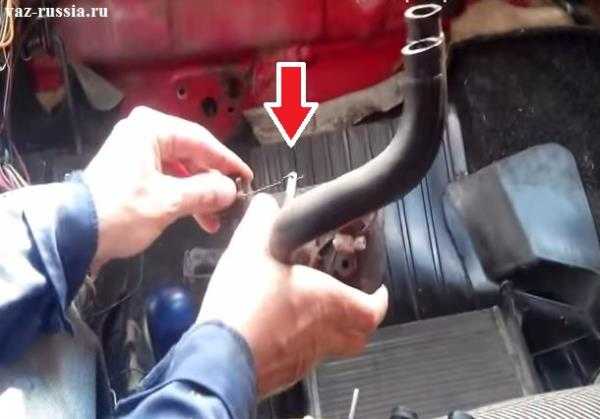

Далее удерживая кран в руке, с помощью пассатижей, снимите скобу которая удерживает тягу.

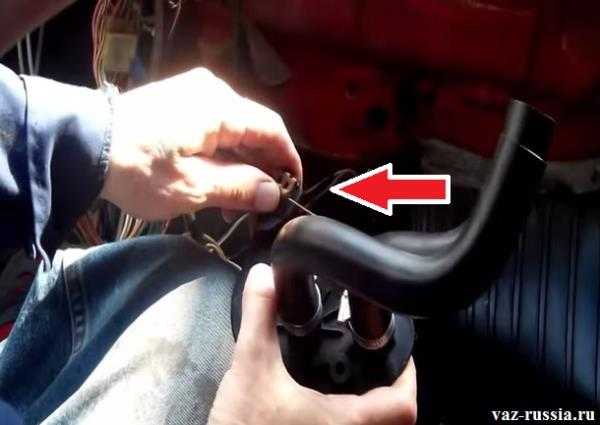

9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.

Установка: 1) Сперва взяв новый кран отопителя в руки, наденьте на него:

• Сперва левый шланг.

• А затем правый.

• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.

2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.

3) И после чего застопорите тягу скобой, которая её крепит.

4) Далее установите кран отопителя, на свое место.

5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.

https://youtube.com/watch?v=PoL_E-kFRSk

Источники

• http://asonline.ru/remont/zamena-radiatora-pechki-vaz-2114-2115-svoimi-rukami.html
• http://ladaservice.info/vaz-2113-2115/raznoe-vaz-2113-2115/trosiki-pechki-vaz-2114/
• http://vaz-russia.ru/remont-vaz-2113/zamena-krana-otopitelya-na-vaz-2113-vaz-2114-vaz-2115.html

Как снять панель ВАЗ-2107

Снятие «приборки» представленного автомобиля производится в следующей последовательности:

1. Для начала необходимо подготовить автомобиль к выполнению операций (для этого следует просмотреть соответствующей материал под названием «Подготовка машины ваз 2107 к ремонту и техническому обслуживанию»).

3. После этого подеваем отверткой и аккуратно снимаем рукоятки с рычагов управления печкой.

5. Тонкой отверткой аккуратно поддеваем и потом снимаем заглушку самореза, которым крепится панель приборов.

7. Аккуратно вынимаем «приборку» ВАЗ 2107.

9. После этого, снимаем шланг подвода разрежения со штуцера эконометра.

11. Теперь можно снять панель с машины. После этого смело можно выполнять следующие операции:

-в случае необходимости заменяем контрольные лампы.

Диагностика работы тросиков печки Ваз 2114

Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа). Далее подробнее:

• Заведите, хорошенько прогрейте двигатель автомобиля.

• Открутите три крепежных болта боковой накладки.

• Переведите ваш взор в сторону краника отопителя.

• Проверьте, не слетел ли тросик с краника.
• Переместите рычаг печки на панели приборов в максимальный режим обогрева.
• Потяните тросик на себя, удерживаете его в таком положении
• Проверьте, поступает ли из дефлекторов горячий воздух.

Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя. Для этого потребуется:

1. Демонтировать вторую накладку, только со стороны пассажирского сидения.
2. Взять плоскогубцы и подтянуть на себя тросик (в этот момент, переключатель температуры должен находиться на максимальном режиме обогрева).
3. Загнуть дополнительно образовавшееся количество троса (его количество подбирается опытным путем, и в каждом конкретном случае различается и, как правило, составляет до 0,5 сантиметров).
4. Подцепляем его к температурному переключателю печки.

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу. Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы.
