Замена подшипников генератора гранта

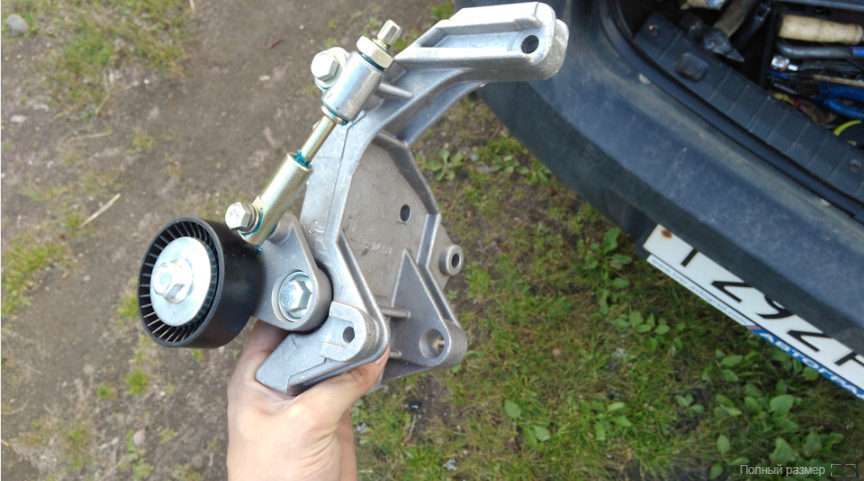

Лада Гранта с 16-клапанным двигателем

Для проведения замены на Гранте с 16 клапанным двигателем потребуются те же материалы и инструменты, что и при замене генератора на автомобиле с 8 клапанным двигателем. Отличительной особенностью конструкции преобразователя в этом случае является наличие натяжителя ремня генератора, и это нужно учитывать.

Основной этап состоит из следующих шагов:

• Автомобиль нужно поставить в периметр ремонтный зоны, зафиксировать положение, снять клеммы аккумулятора.
• Точно так же, как и в описанной ранее последовательности потребуется с помощью ключа на «13» опустить верхний фиксатор генератора и отвести устройство до упора.

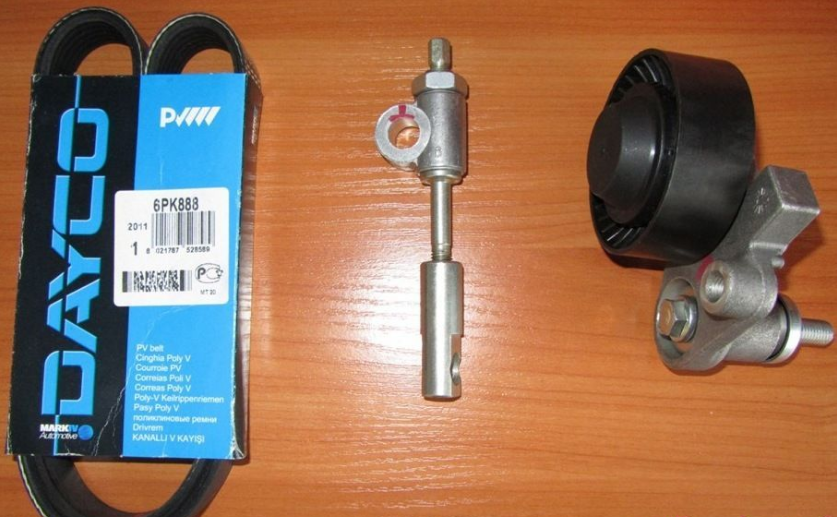

• Третий шаг подразумевает замену ремня. Для этого потребуется открутить несколько крепежных деталей, чтобы ослабить натяжение.

Далее необходимо открутить нижнее крепление генератора и снять втулку.

Только потом можно будет демонтировать агрегат, проводить его осмотр и замену.

Замена генератора на авто с 16-клапанным двигателем

Демонтаж и последующая установка устройства на модификации Гранты с 16-клапанным силовым агрегатом имеют свои особенности: есть натяжитель ремня. Поэтому порядок действий по снятию и монтажу несколько усложняется. Как и в предыдущем случае, понадобится стандартный набор инструментов, а перед началом работ отсоединяется минусовая клемма АКБ. Необходимо демонтировать защиту двигателя, если таковая имеется. После этого можно приступать к снятию агрегата, выполнив следующие действия:

1. Отсоединить колодку проводов от генератора.
2. Убрать колпачок, закрывающий питающий провод.
3. Ключом на «10» отвернуть гайку, которой удерживается наконечник провода.
4. Ключом на «13» ослабить гайку планки для натяжения.
5. Ослабить ремень путем откручивания регулировочного болта влево.
6. Убрать генератор вправо и извлечь ремень.
7. Открутить болт регулировки до конца и вынуть его.
8. Демонтировать планку для натяжения.
9. Открутить гайку крепления снизу.
10. Извлечь втулку и вынуть болт, удерживающий нижнее крепление.
11. Извлечь генератор.

Для монтажа проделать все действия, начиная с конца, затем натянуть ремень.

Замена генератора на Ладе Гранте с кондиционером

На подготовительном этапе нам понадобятся вышеприведенные инструменты и материалы.

Последовательность действий:

1. После отвинчивания креплений преобразователя, вывешиваем переднюю часть машины, выкручиваем болты, снимаем правое колесо.
2. Через проем в колесной арке выкручиваем натяжной ролик, крепление подушки двигателя.
3. Опускаем домкратом автомобиль до тех пор, пока не откроется доступ к генератору.
4. Дальнейший алгоритм демонтажа ничем не отличается от описанного выше.

Проводим профилактику, заменяем агрегат новым, собираем конструкцию в обратной последовательности.

Где находится генератор на Ладе Гранте

На автомобилях семейства Лада Гранта преобразователь тока расположен в моторном отсеке, в левой стороне.

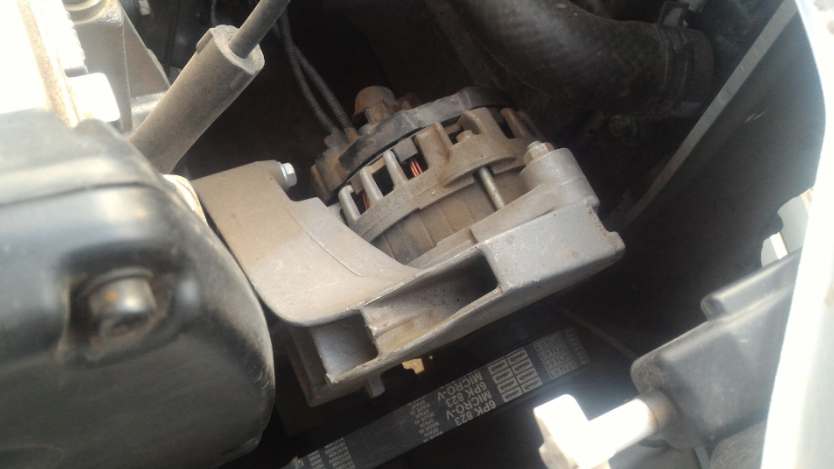

Моторный отсек

Подготовка автомашины

Для устранения проблем, возникших с генератором Лады Гранта, вам понадобиться снять данное устройство. Его снятие отличается определенными трудностями, однако самостоятельное выполнение указанной процедуры вполне реально. Кроме того, демонтаж имеет и некоторые особенности, вызванные различиями в комплектации двигателя (8 или 16 клапанов), а также наличием кондиционера.

Для снятия генератора с восьмиклапанной и шестнадцатиклапанной Гранты, не оснащенной кондиционером, вам потребуется монтажная лопатка и ключи на 8, 10 и 13. Для проведения той же манипуляции на автомашине, оснащенной кондиционером, вам потребуется домкрат, четыре торцевых ключа (к предыдущим добавится ключ на 18), средство WD-40 и баллонный ключ.

Последовательность действий при замене подшипников Лады Гранты

1. Помещаем преобразователь на поверхность верстака, отвинчиваем три болта крепления на выпрямительном блоке (ключ на «14»).

1. Отверткой разжимаем пружинный фиксатор, придерживаем рукой обмотку.

1. Выводим шесть концевиков обмотки.

1. Отворачиваем гайку на силовом блоке.

1. Извлекаем выпрямитель из корпуса генератора.

1. Мультиметром определяем отрицательные диоды. Для этого подключаем положительную клемму мультиметра к минусовой пластине. Поочередно подключаем к остальным диодам. В исправном состоянии диодов показатель сопротивления на уровне 550 – 640 Ом. Отклонение от нормы — признак неисправности.
2. Если стрелка тяготеет к бесконечности — обрыв диода, к «нулю» — диод пробит.
3. По аналогии проверяем положительные диоды, только в этом случае переподключаем клеммы к выводу «В+».
4. Дополнительно проверяем мультиметром корпус преобразователя на обрыв, замыкание.

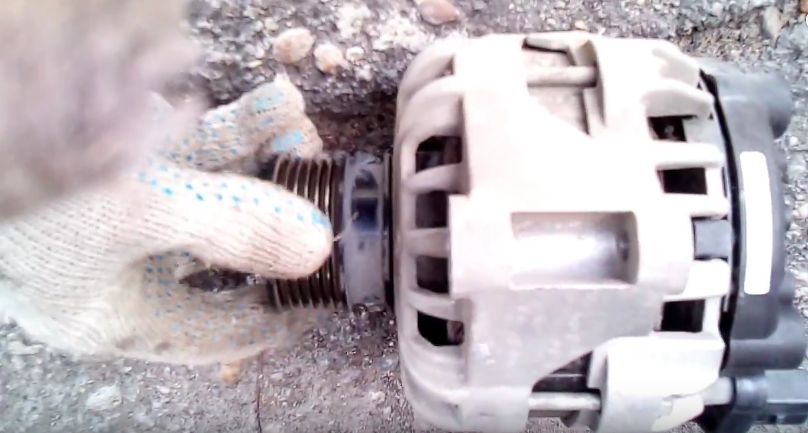

1. Фиксируем генератор в тиски, отворачиваем с тыльной стороны гайку, снимаем шкив. Предварительно наносим маркеры на взаимное размещение крышек.

1. Выворачиваем четыре стяжных болта, поддеваем отверткой, снимаем крышку генератора.

1. Извлекаем вал ротора из подшипника.

1. Осматриваем статор, его поверхность. В исправном состоянии не должно быть следов задевания якоря о статор. В противном случае замените подшипники.

1. Мультиметром проверяем целостность обмотки преобразователя.
2. Осматриваем крышку со стороны привода. При вращении оси ощутим люфт между кольцами. Последние подлежат замене новыми по причине износа.

1. На внутренней стороне крышки генератора должны отсутствовать трещины. Заменяем новыми по мере необходимости.
2. Расконтриваем подшипник, легкими ударами молотка по проставке выпрессовываем деталь из посадочного места крышки.

1. Проводим дефектовку деталей, крышки преобразователя. Заменяем комплектующие новыми при наличии признаков износа, дефекта.

1. Деревянной проставкой запрессовываем новый подшипник в посадочное гнездо крышки. Обязательно проверяем, чтобы выводы обмотки не соприкасались с крышкой преобразователя.

1. Проверяем состояние контактных колец. При наличии задиров, царапин, следов износа заменяем новыми.

1. Тестером проверяем сопротивление обмотки, прикладывая клеммы к контактным кольцам. Тяготение к бесконечности недопустимо, так как это указывает на обрыв в обмотке ротора. Последний требует замены.

1. В завершение проверяем отсутствие замыкания корпуса на роторе. Стрелка тестера уходит в бесконечность.

1. Трехпалым съемником выпрессовываем подшипник вала ротора.

1. Оправой напрессовываем новый, исправный подшипник на вал ротора. Основное усилие направлено на внутреннее кольцо подшипника.
2. Собираем конструкцию в обратной последовательности, предварительно смазав подшипники графитной смазкой. Крышку генератора затягиваем с усилием 39-62 Н-м.

Замена подшипников генератора на Ладе Гранте своими руками окончена.

Пошаговая инструкция по снятию генератора с автомобиля Лада Гранта

Перед переделкой крепления, демонтируем преобразователь со штатного места в моторном отсеке. Для этого выполняем следующие действия:

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками. Дополнительно выжимаем рычаг стояночного тормоза.
2. Открываем капот, отсоединяем клеммы от аккумуляторной батареи, чтобы не допустить короткого замыкания в цепи.

Аккумуляторная батарея

1. Под днищем машины выкручиваем 6 болтов, временно демонтируем защиту поддона картера.
2. Снимаем защитный колпачок, клеммы с контактной платы на преобразователе.

Снимает клемы

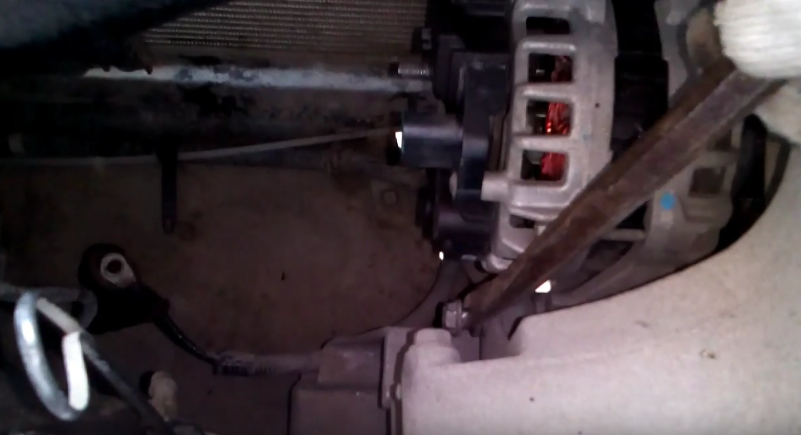

1. Выкручиваем гайку верхнего крепления (ключ на «13»), монтажкой подвигаем преобразователь в сторону. Выкручиваем болт нижнего крепления.

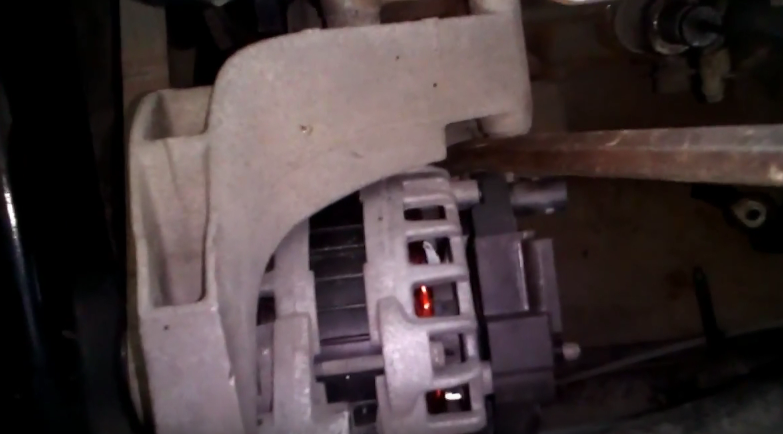

Выкручиваем гайку и болт

1. Сбрасываем ремень генератора со шкивов.
2. Извлекаем преобразователь в сборе, фиксируем его на поверхности верстака.

Извлекаем преобразователь Схема деталей

Признаки неисправности генератора, способы устранения

Признаки неисправности генератора, способы их устранения

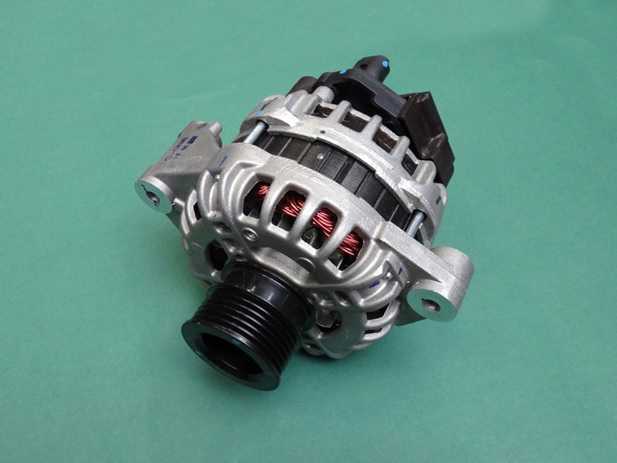

Какой генератор установлен на Лада Гранта

На заводе в автомобиль устанавливают устройство с обозначением: КЗАТЭ 115А. У штатного генератора имеются следующие характеристики:

• Номинальное напряжение – 14 В.
• Максимальная сила тока – 115 А.
• Частота вращения вала без нагрузки – 1200 оборотов в минуту.
• Максимальная частота вращения вала – 6000 оборотов в минуту.

Стоимость оригинальной модели генератора находится в пределах от 5000 до 6000. рублей. Помимо основного устройства можно использовать и аналоги. Названия, артикулы и цены других генераторов приведены в таблице.

Последний из аналогов Бош 110А пользуется среди владельцев Лада Гранта огромной популярностью.
