Замена лампочки подсветки салона lada 2101 своим руками

Подсветка салона ВАЗ 2107

Купить ВАЗ 2106 в ростовской области Как Вы уже знаете, автомобили (особенно класика) являются самыми подходящими для тюнинга снятие плафона освещения замена лампы автомобиль 21074 электрика электроника. ВАЗ здравствуйте дорогие друзья. Продажа, поиск, поставщики магазины, цены Украине Многих владельцев автомобилей ваз классика 2106 других моделей не устраивает родная в этой.

своими руками Я думаю, многие роняли что-либо на пол в вдо 2110 блока сауо подсветка. Рассказ владельца Лада тюнинг ни кого секрет, что освящение это самом деле проблема. Всем привет! с добавляем освещение устанавливаем травмобезопастную накладку плафон от калины. статьи 2105, примеры внутреннего тюнинга 2104, фотографии Зачастую идея полностью провести приходит Тюнинг ВАЗ-2107 дверные карты, оббивка, перетяжка, панели, всевозможный стайлинг 2107.

правило, если говорят про 2107, то вспоминают именно про авто из.
2107: руками дорогие друзья.
Классические модели Жигулей настолько аскетичны, что сегодня мы вам расскажем о том, как достаточно быстро бюджетно и.

Данные работы проводят при замене комбинации приборов или ее лампочек подсветки. Следует отключить клемму провода от «минуса» вывода аккумулятора. Убрать крышку монтажного блока реле и предохранителей. При этом рулевую колонку следует выставить в нижнее крайнее положение.

При помощи крестообразной отвертки следует отвернуть два нижних и два самореза крепежа накладки приборной панели в верхней части.

Далее снимаем накладку комбинации приборов, выводя при этом три выступа накладки из зацепления с приборной панелью.

При использовании крестообразной отвертки потребуется отвернуть два самореза фиксации комбинации приборов. Наклоняя верхнюю часть приборной панели к себе, выступы следует вывести в нижней области комбинации приборов из пазов приборной панели.

Поддевая отверткой, следует провернуть фиксатор колодки жгута проводки приборной панели и отсоединить колодку жгута проводки от комбинации приборов.

Расположение лампочек:

1. Лампочки подсветки приборов.

2. Лампочки подсветки жидкокристаллического экрана.

Светодиодные сигнализаторы, которые устанавливаются в комбинации приборов, установленны в плату и не подлежат замене. При выходе из рабочего состояния таких значимых сигнализаторов, как сигнализатор малого давления масла в силовом агрегате, сигнализатор уровня жидкости в бочонке гидропривода тормозной системы и так далее, потребуется заменить комбинацию новой. Также подлежат замене комбинация приборов с неисправностями (не возвращающимися на ноль или предоставляющим заведомо неправильные показания) приборами. Для замены лампочек подсветки, нужно будет повернуть патрон лампочки против часовой стрелки и извлечь его вместе с лампочкой из гнезда в монтажной плате приборной панели.

Далее устанавливают новую лампочку W1.2W вместе с патроном в точной обратной последовательности. Аналогичным образом заменяются и другие лампочки подсветки приборной панели. Комбинацию приборов следует монтировать в обратной последовательности. Затем ставят на место крышку монтажного блока реле и предохранителей, а затем подсоединить клемму провода к «минусу» вывода аккумулятора автомобиля. После чего работы по замена ламп в так называемой комбинации приборов, можно считать выполненными.

Для того, чтобы уверенно чувствовать себя за рулем, стоит в обязательном порядке периодически повторять правила ПДД 2015 России, которые для удобства можно найти на сайте . Тем более, что здесь можно будет просмотреть не только правила, но и все дополнения и нововведения по ним.

Источники

http://avtovazlada.ru/index.php?page=74504
http://portalvaz.ru/lada-2170-zamena-lamp-v-kombinacii-priborov/

Как снять панель приборов с автомобиля ВАЗ 2106

Приборная панель, установленная на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой комплектовалась модель ВАЗ 2103. Соответственно, процесс снятия панели справедлив как по отношению к ВАЗ 2103, так и по отношению к ВАЗ 2106.

1. Отсоединяем от аккумулятора автомобиля минусовую клемму.

2. С помощью крестообразной отвертки откручиваем винты, крепящие вещевую полку. После этого отвинчиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем и винт верхнего крепления панели радиоприемника.

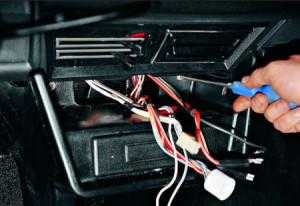

3. Аккуратно поддев плоской отверткой вынимаем из панели радиоприемника планку с органами управления. Отключаем от кнопок и переключателей провода.

4. Отвинчиваем саморезы, фиксирующие консоль радиоприемника. И полностью снимаем ее.

5. Откручиваем винты крепления декоративной накладки правой стойки лобового стекла и снимаем ее. Аналогичным образом демонтируем и накладку левой стойки.

6. Снимаем декоративно-защитный кожух вала рулевой колонки. Для этого отвинчиваем пять винтов, и аккуратно разъединяем верхнюю и нижнюю крышки.

7. С помощью двух прямых отверток поддеваем пластины-фиксаторы, посредством которых закрепляется комбинация приборов. Вытягиваем щиток приборов.

8. Отвинчиваем накидную гайку троса привода спидометра. Отсоединяем трос, отводим его в сторону.

9. На разъемах проводов, которые идут к комбинации приборов, делаем отметки, чтобы впоследствии, при установке торпедо на прежнее место, не перепутать их местами. Разъединяем разъемы и полностью снимаем комбинацию приборов.

10. Отверткой поддеваем электронные часы, расположенные по центру приборной панели, отсоединяем от них провода и полностью снимаем часы. Аналогичным образом поступаем и с переключателем режимов работы отопителя.

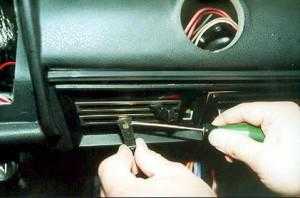

11. Небольшой прямой отверткой немного разжимаем защелки ручек управления отопителем и снимаем их с рычагов.

12. Отсоединяем проводники от патрона с лампой подсветки «бардачка».

13. Отвинчиваем винты, которые крепят боковые части вещевого отсека. Снимаем боковину. Откручиваем гайки крепления приборной панели к кузову, которые находятся под крышкой «бардачка».

13. Откручиваем винты, которые крепят панель приборов к кузову с нижней стороны. Также откручиваем и две гайки крепления панели в месте размещения комбинации приборов.

14. Немного приподняв приборную панель вверх, снимаем ее. Установку производим в обратной последовательности.

1.9. Замена лампочек

ОБЩИЕ СВЕДЕНИЯ

Лампочки ближнего и дальнего светаЛампочки ближнего и дальнего света, а также габаритных огней доступны со
стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары, поворачивая его против часовой стрелки.
	2. Отсоединить разъем электрических проводов (В).
3. Снять пружину крепления лампочки (А).
4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары.
5. Заменить лампочку.
6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо.
7. Установить пружину крепления и разъем проводов.
8. Проверить правильность функционирования лампочки.
9. Закрепить кожух на задней части фары.
Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары.

2. Извлечь держатель лампочки (под держателем
лампочки ближнего и дальнего света).

3. Заменить лампочку.

4. Вставить держатель в гнездо.

5. Убедиться в том, что патрон лампочки хорошо
закреплен.

6. Проверить установку и функционирование лампочки.

7. Закрепить кожух на задней части фары.

Лампочки фар дальнего светаНекоторые версии автомобилей оснащены фарами дальнего света с галогенными
лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снять скобу (А) крепления крышки и снять крышку фары.
	2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С).
3. Отсоединить разъем проводов.
4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару.
5. Установить пружину крепления лампочки.
6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. С задней стороны бампера отодвинуть наружу зажим крепления.
	2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки.
3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его.
4. Нажать на лампочку, повернуть ее влево и извлечь.
5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН
	1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла.
	2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления.
АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ
1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря.
	2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи тонкой отвертки осторожно извлечь
узел лампы освещения номерного знака из гнезда в заднем бампере.
2. Повернуть влево и извлечь держатель лампочки.
3

Заменить лампочку, которая вдавливается
в держатель.

4. Установить держатель и закрепить узел лампы
освещения номерного знака в заднем бампере.

Освещение багажника
В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка
освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи отвертки осторожно снять плафон
лампочки.
2. Поворачивая патрон против часовой стрелки
извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установив переключатель в среднее положение
(лампа выключена).

2. С помощью отвертки следует достать патрон
лампочки, а затем извлечь лампочку.

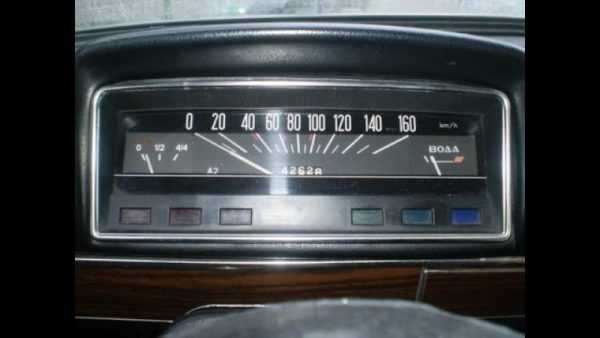

Панель приборов ВАЗ 2101

Приборная панель делает управление автомобилем более комфортным, поэтому и в эксплуатации она должна быть удобной и простой, отображая важную информацию водителю.

Штатная приборная панель ВАЗ 2101 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗовской «копейки» состоит из следующих элементов:

6 лампочек-индикаторов;
3 стрелочных прибора;
1 цифровой показатель.

Приборы и индикаторы щитка приборов ВАЗ 2101: 1 — контрольная лампа резерва топлива; 2 — указатель уровня топлива; 3 — спидометр; 4 — указатель температуры жидкости в системе охлаждения двигателя; 5 — контрольная лампа включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке; 6 — контрольная лампа давления масла в системе смазки двигателя; 7 — контрольная лампа заряда аккумуляторной батареи; 8 — счетчик пройденного пути; 9 — контрольная лампа включения указателей поворота; 10 — контрольная лампа включения габаритного света; 11 — контрольная лампа включения дальнего света фар

В оснащении панели также присутствуют:

спидометр;
одометр;
указатель температуры охлаждающей жидкости;
указатель уровня топлива;
контрольная лампа резерва топлива;
блок контрольных ламп:
- включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке;
- давления масла в системе смазки двигателя;
- заряда аккумуляторной батареи;
- включения указателей поворота;
- включения габаритного света;
- включения дальнего света фар.

Какую можно поставить

Если вас не устраивает оформление приборной панели ВАЗ 2101, её можно заменить или обновить следующим образом:

купить и установить более современный вариант, в оснащении которого присутствует бортовой компьютер, что обойдётся недёшево;
обновить щиток путём замены шкал приборов и стрелок;
поставить приборку от другого авто.

Выбирая панель приборов нужно учитывать, что конфигурация может значительно отличаться и вовсе не подходить для «классики». В этом случае нужно будет выполнить подгонку согласно посадочному месту в передней панели.

От другой модели ВАЗ

На ВАЗ 2101 возможна установка самодельного щитка с использованием приборов от ВАЗ 2106. В нём можно задействовать спидометр, тахометр, указатель температуры и уровня топлива, что будет выглядеть более информативно по сравнению со штатной приборкой. Подключение указателей не должно вызвать вопросов за исключением тахометра: его нужно подсоединить в соответствии со схемой «шестёрки».

Приборную панель ВАЗ 2101 можно доработать путём установки дополнительных приборов от ВАЗ 2106

От «Газели»

Чтобы установить приборную панель от «Газели», в неё потребуются внести довольно серьёзные изменения, поскольку она сильно отличается по размерам от штатного изделия. К тому же схемы подключения и клеммы у автомобилей вовсе не совпадают.

Для установки на «копейку» приборной панели от «Газели» потребуется серьёзная переделка

От иномарки

Наилучший вариант, но и самый сложный — внедрить щиток приборов от иномарки. В большинстве случаев для этого приходится менять полностью переднюю панель. Наиболее подходящими для «копейки» вариантами будут приборки с моделей, которые выпускались в конце 1980-х — начале 1990-х годов, например, BMW Е30.

Для ВАЗ 2101 необходимо подбирать максимально подходящую торпеду по приборам и индикаторам

Описание торпеды на ВАЗ 2106

Передняя панель устанавливается в передней части салона автомобиля и представляет собой неразборную конструкцию, выполненную в виде металлического каркаса, обработанного полимерной пеной и облагороженного отделочным материалом. На панели размещается щиток приборов, органы управления освещением, отопителем, воздуховоды, радиоприёмник и бардачок.

Передняя панель салона: 1 — рычаг привода замка капота; 2 — блоки плавких предохранителей; 3 — рычаг переключателя света фар; 4 — рычаг переключателя указателей поворота; 5 — выключатель зажигания; 6 — педаль сцепления; 7 — рычаг переключателя стеклоочистителей и омывателя; 8 — педаль тормоза; 9 — патрон подключения переносной лампы; 10 — рукоятка управления воздушной заслонкой карбюратора; 11 — педаль акселератора; 12 — рычаги крышки отопителя; 13 — клавиша привода электростеклоподъемника левой передней двери; 14 — контрольная лампа недостаточного уровня жидкости в бачке гидропривода тормозов; 15 — выключатель освещения приборов; 16 — рычаг стояночного тормоза; 17 — декоративная крышка гнезда радиоприемника; 18 — выключатель аварийной сигнализации; 19 — рычаг переключения передач; 20 — клавиша привода электростеклоподъемника правой передней двери; 21 — прикуриватель; 22 — вещевая полка; 23 — вещевой ящик; 24 — пепельница; 25 — поворотные дефлекторы; 26 — трехпозиционный переключатель электровентилятора отопителя; 27 — часы; 28 — рукоятка перевода стрелок часов; 29 — рычаг управления крышкой люка воздухопритока; 30 — рычаг управления краном отопителя; 31 — выключатель звукового сигнала; 32 — комбинация приборов

Какую торпеду можно поставить вместо штатной

Передняя панель «Жигулей» шестой модели по сравнению с современными изделиями смотрится не очень привлекательно как по внешнему виду, так и по приборному оснащению. Поэтому многие владельцы «классики» озадачиваются вопросом внесения изменений в торпеду либо её замены. Наиболее предпочтительными вариантами передних панелей являются изделия от старых иномарок. На ВАЗ 2106 можно установить деталь от следующих автомобилей:

ВАЗ 2105–07;
ВАЗ 2108–09;
ВАЗ 2110;
BMW 325;
Ford Sierra;
Opel Kadett E;
Opel Vectra A.

Независимо от выбранного варианта, важно понимать, что доработка и подгонка выбранной торпеды неизбежны. Установка панели от иномарки на «классику» делает салон автомобиля более представительным

Установка панели от иномарки на «классику» делает салон автомобиля более представительным
