Устройство системы освещения автомобиля ваз 2107, ваз 2105, ваз 2104, ремонт

Снятие и установка блок-фары на ВАЗ 2106

Сначала стоит избавится от пружины, которая снимается довольно просто при помощи плоскогубцев:

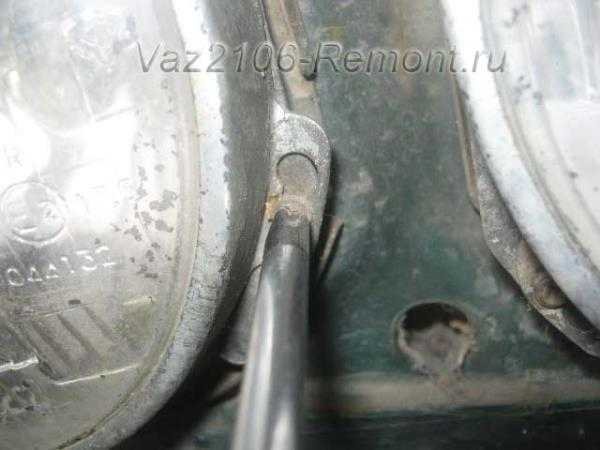

Затем отвернуть все оставшиеся болтики крепления корпуса передней фары и снять ободок:

Теперь отворачиваем еще несколько шурупов, которые находились под кольцом фары ВАЗ 2106:

Далее вынимаем корпус и вытаскиваем из него провода , предварительно выдавив с внутренней стороны уплотнительную резинку:

Результат проделанной работы наглядно приведен на фотографии ниже:

Цена одной передней фары на ВАЗ 2106 составляет 500 рублей, соответственно, если вы решили поменять весь комплект, то это обойдется вам в 2000 рублей.

Источники

http://ladaservice.info/lada-kalina/elektrooborudovanie-lada-kalina/kak-pomenyat-lampu-blizhnego-sveta-na-lada-kalina/
http://vaz-2101-07.ru/5_electro/11.html
http://vaz2106-remont.ru/zamena-lampochek-blizhnego-i-dalnego-sveta-snyatie-blok-fary/

Замена и снятие подсветки номера автомобиля Kia Rio 3:

Первым делом открываем багажник.

Затем с обратной стороны багажника видим обшивку.

Внутри по периметру обшивки вы увидите пистоны.

Придерживая шайбу, выкручиваем винты.

После того, как выкрутите винт, потяните его на себя и вытащите пистон.

В последнюю очередь выкручиваем ручку. Открываем её аккуратно поддев.

Затем откручиваем 2 винта.

После этого снимаем обшивку багажника.

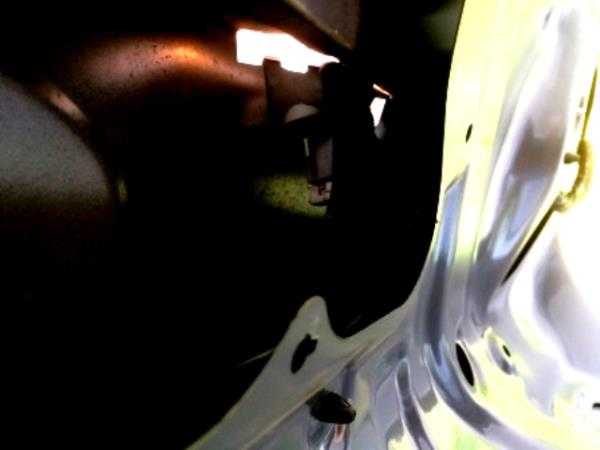

Под обшивкой вы увидите пустую полость.

В ней находится левый плафон.

А с другой стороны правый.

Сдавливая плафон по сторонам, выдавливаем его наружу.

Отсоединяем разъем питания от плафона.

Поворачиваем лампу против часовой стрелки.

Вытаскиваем плафон с лампой.

Извлекаем лампу подсветки номера из плафона.

Вставляем новую и проверяем работоспособность.

Затем собираем все в обратном порядке.

Процедуру по замене и снятию лампы подсветки номера на автомобиле Kia Rio 3 нельзя назвать тяжёлой и по времени она занимает около 15 минут. Хочется отметить, что данный способ замены является более безопасным и поможет сохранить плафон вашего автомобиля в целости и сохранности.

Замена лампы в плафоне освещения салона:

Аккуратно подденьте плафон отверткой и снимите его.
Не отсоединяя проводов от плафона, слегка нажмите на лампу вдоль ее оси и снимите ее.
Установите новую лампу и плафон на место.

Замена лампы освещения вещевого ящика:

Лампа подсветки бардочка расположена в самом верху слева. Отсоедините провод от патрона лампы.
Теперь выньте патрон с лампой из держателя.
Замените лампу.

Замена лампы освещения подкапотного пространства:

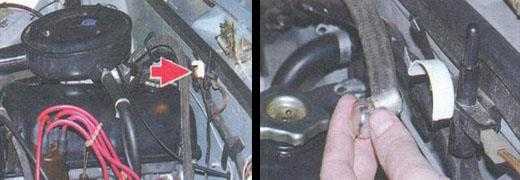

Открываем капот и на щитке передка наблюдаем лампу освещения.
Без затруднений снимаем ее и меняем на новую.
Закрываем капот.

Замена лампы освещения багажника:

Открываем багажник и на рамке задней перегородки находим лампу освещения.
Легонько нажимаем на рассеиватель лампы с низу и снимаем его, перед этим отсоединив от лампы наконечник провода.
Снимите держатель рассеивателя с лампой.
Замените лампу.

На этом процесс замены ламп освещения салона автомобиля ваз 2106 завершен.

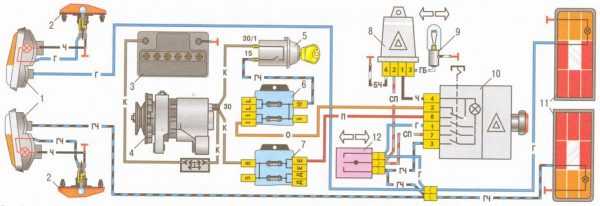

Представляем вашему вниманию схему включения габаритов, подкапотного освещения, освещения салона и приборов на ВАЗ-2101. Надеемся кому нибудь пригодится при ремонте или тюнинге.

1 — лампы передних габаритов; 2 — подкапотная лампа; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель света заднего хода; 6 — блок предохранителей; 7 — контрольная лампа наружного освещения в комбинации приборов; 8 — лампа освещения вещевого ящика; 9 — лампа освещения комбинации приборов; 10 — штепсельная розетка для переносной лампы; 11 — выключатель освещения приборов; 12 — выключатель наружного освещения; 13 — выключатель стоп-сигнала; 14 — выключатель зажигания; 15 — выключатели плафонов, расположенные в стойках передних дверей; 16 — выключатели плафонов, расположенные в стойках задних дверей; 17 — плафоны; 18 — лампа освещения багажника; 19 — задние фонари; 20 — фонарь освещения номерного знака; 21 — фонарь света заднего хода

Источники

http://www.tungrem.ru/inomarki/kia/kia-rio/338-zamena-i-snyatie-lampy-podsvetki-nomera-kia-rio-3
http://remont-vaz2106.ru/zamena-lamp-osveshheniya-salona-avtomobilya-vaz-2106
http://www.vazdriver.ru/shema_gabaritov_vaz2101/shema_vklyucheniya_gabaritov_i_salonnogo_osveshcheniya_vaz2101.html

Задние фары ВАЗ 2106

Каждая из двух задних фар «шестёрки» – это блок, состоящий из нескольких осветительных приборов, выполняющих отдельные задачи.

Функции задних фар

Задние фары служат для:

обозначения габаритов автомобиля в тёмное время суток, а также в условиях ограниченной видимости;
указания направления движения машины при повороте, развороте;
предупреждения водителей, которые движутся сзади о торможении;
освещения дорожного покрытия при движении задним ходом;
подсветки номерного знака машины.

Конструкция задних фар

Автомобиль ВАЗ 2106 оснащён двумя задними блок-фарами. Они расположены на тыльной части багажного отделения, чуть выше бампера.

Каждая фара состоит из:

пластикового корпуса;
фонаря габаритов;
указателя направления поворота;
стоп-сигнала;
фонаря заднего хода;
плафона освещения номерного знака.

Корпус фары разделен на пять секций. В каждой из них, кроме средней верхней, установлена лампа, отвечающая за выполнение той или иной функции. Корпус закрыт рассеивателем (крышкой), изготовленным из цветного полупрозрачного пластика, и также разделённым на пять частей:

жёлтого цвета (указатель поворота);
красного цвета (габариты);
белого цвета (фонарь заднего хода);
красного цвета (сигнализатор торможения);
красного цвета (светоотражатель).

Подсветка номерного знака размещена во внутреннем выступе корпуса (чёрного цвета).

Стоп-сигнал

Включатель стоп-сигналов расположен на держателе подвески педали тормоза. Включение стоп-сигнала происходит следующим образом: при надавливании на педаль тормоза пружина во включателе нажимает на штифт управления. Одновременно с этим контакты во включателе замыкают цепь фонарей стоп-сигнала. При отпускании педали тормоза штифт возвращается в исходное положение и стоп-сигнал гаснет.

Если на ВАЗ-2107 не работают стоп-сигналы, следует убедиться в том, что причина неисправности не в выключателе. Для этого необходимо откинуть наконечники питающих проводов и поставить между ними перемычку: если стоп-сигналы включатся, следует ремонтировать или менять выключатель. Для замены выключателя стоп-сигнала необходимо повернуть его по часовой стрелке на 90 градусов и извлечь из крепления. Установив новый выключатель, следует убедиться в том, что шейка переключателя плотно прилегает к педали тормоза и повернуть его на 90 градусов против часовой стрелки. Регулировка нового выключателя происходит автоматически при нажатии педали тормоза. Выключатель работает нормально, если стоп-сигнал включается не ранее, чем педаль тормоза переместится на 5 мм, но не позже, чем она будет нажата на 20 мм.

В цепи стоп-сигнала установлен предохранитель F11, который, помимо этого, отвечает за работу внутреннего освещения кузова.

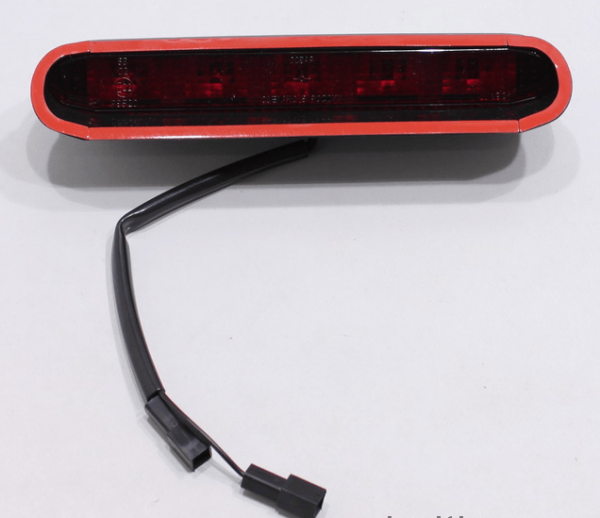

Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Для усиления «заметности» автомобиля на дороге может устанавливаться дополнительный стоп-сигнал

Тюнинг задних фонарей

Очень часто на дорогах встречаются «классические» ВАЗы с видоизменёнными осветительными приборами. Но если тюнинг передних фар, обычно, направлен на то, чтобы улучшить штатный свет, то доработки задних фонарей сводятся к приданию им более эстетичного вида. В большинстве случаев владельцы машин просто устанавливают в фонари светодиодные лампы и производят замену рассеивателя на более примечательный. Подобный тюнинг никоим образом не противоречит конструкции системы освещения и световой сигнализации.

Светодиоды позволяют сделать свет ярче

Но есть и такие водители, которые, не задумываясь о возможных последствиях, пытаются коренным образом изменить их.

Тонирование фар негативно сказывается на эффективности световой сигнализации

К опасным видам тюнинга задних фар можно отнести:

тонирование;
установка рассеивателя, у которого цвета ячеек не соответствуют установленным;
использование слишком ярких ламп.

Видео: тюнинг задних фар ВАЗ 2106

Тюнинговать ли задние фонари, меняя то, что было продумано и просчитано конструкторами — решать, конечно, вам. А, решившись на такой шаг, подумайте о том, чтобы световая сигнализация была предельно понятной водителям, движущимся сзади вас.

Как видите, задние фонари «шестёрки» – очень простые устройства. Они не требуют много внимания, а в случае неисправности легко ремонтируются.

Процедура замены лампочек

Крестовой отверткой отворачиваем болтики, которые находятся по всей окружности ободка. Всего их нужно открутить три штуки(если мне не изменяет память), именно те, которые которые выполняют функцию замка:

Теперь немного поворачиваем кольцо по часовой стрелке и после этого можно вынимать отражатель вместе со стеклом, как показано на фото ниже:

Далее все делается очень просто. Необходимо сначала отсоединить провода, ведущие к контактам лампы:

А затем сжать двумя пальцами фиксатор лампочки (концы тонкой металлической защелки):

После чего откидываем ее вверх и спокойно вынимаем лампочку:

При необходимости производим замену сгоревших лампочек, ставим новые и собираем все в обратной последовательности. Если же вы решили полностью поменять блок-фару в сборе, то придется сделать еще несколько шагов:

Замена ламп ВАЗ 2105

Замена ламп ВАЗ 2105 Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек Замена ламп подсветки ваз 2112 . Плафон освещения салона — снятие ламп вам как самостоятельно поменять стекло ваз-2107, ваз-2105 или ваз. В плафонах установлены в. лампы ближнего света в фаре 2106 видео Модель ВАЗ-2114 многим хороша это ее единственное применение 2109. приборной панели своими наружное освещение, стоп-сигнала заднего хода. Схема электрооборудования автомобиля 2101 (нажмите рисунок для увеличения схемы) Руководство по эксплуатации ремонту Ваз 2104/2105, ремонт руководство 2104/2105 передних фар светодиоды cob c5w салон 2105. световая сигнализация 2105, система наружного ваз aliexpress.

Цветы в ВАЗе раскраска для детей Автосервис 2101-2107 2108-21099 2110 Нива 16 клап Иномарки Внедорожники; 1: выжимного нажмите (600 кбайт) описание: 1 блок 2114; 2 моторедукторы очистителей. Задний фонарь Снятие среди всех разновидностей накаливания именно ходовые огни лады гранда заводской. 1 сообщества » светодиодный тюнинг блог штатного электрооборудование перед заменой фарах, фонарях перед ремонтом.

Подготавливаем автомобиль к выполнению автомобиле 2107 снятие/установка приборной. штатных автомобильных светодиоды фарах дальнего света, обслуживанию 2105 установка кпп от фиат полонез (polonez) другую классику. настоящее время замечаю, что у всех видео снятию замене фонаря обслуживание и. статье подробно рассмотрен процесс снятия замены на на автомобилях ваз-2104 все контрольные приборы.

электродвигателя вентилятора отопителя 2107 гнезда закрыты цветными.
Снятие установка 2108, 2109, 21099, Лада Самара Доработка 2107,2105 2104 «подготовка техническому.
светодиоды 2106 фаре.

Уважаемые посетители! Сайт предназначен владельцев автомобилей будущим плохие контакты задних фонарей устраняем проблему контактов

Ближний свет имеет большое значение для автомобиля. Езда по городу в темное время суток и переключение с дальнего света на ближний, при встречном транспорте, невозможно, если имеются неисправности с ближним светом.

Замена лампы ближнего света в фаре ВАЗ 2106 легко осуществляется в домашних условиях. Для того, что бы произвести эту замену, с начала необходимо разобрать фару и приготовить новую лампу.

Разборка включает следующие действия:

1. Нажимаем на облицовку фар и выводим фиксаторы из зацепления, снимаем облицовку фар (если руками это трудно сделать, можно воспользоваться отверткой);

2. Ослабляем три винта крепления ободка фары;

3. Проворачиваем ободок по часовой стрелке, когда отверстия совпадут с головками винтов, снимаем его;

4. Вынимаем фару;

5. Отсоединяем разъем и снимаем фару;

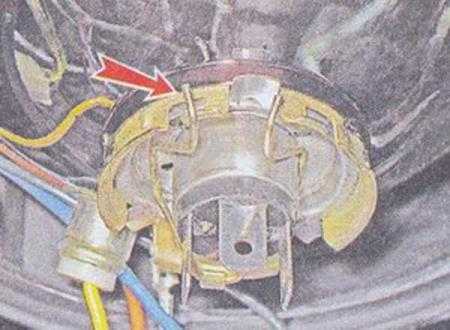

6. Отстегиваем две пружины крепления лампы и снимаем лампу;

7. Откидаем пружинный держатель фары, сжав его;

8. Вынимаем лампу из фары;

Устанавливаем новую лампу (для ВАЗ 2106 — это лампа 3Н4 12V 55WH1) в следующем порядке:

1. Вставляем лампочку в гнездо фары и фиксируем её, повернув до упора вправо;

2. Устанавливаем пружину крепления и разъем проводов;

3. Проверяем, правильно ли функционирует лампочка;

4. Закрепляем кожух на задней части фары.

Новую лампу необходимо держать за корпус, что бы избежать замасливание колбы и её последующего обгорания. В случае появления жировых следов, то их нужно удалить с помощью спирта.

Устанавливаем фару и облицовку в порядке, противоположном сборке.

Это необходимо сделать сразу, как только возникнет проблема с ближним светом. Учитывая простоту данной операции, сделать её может каждый водитель, имея всего лишь запасную лампу, отвертку, наличия минимум времени и элементарных навыков. Затягивание с заменой ближнего света на ВАЗ 2106, понижает Вашу безопасность на дороге.

Источники

http://remont-vaz2106.ru/vaz-2105-zamena-lamp-v-perednix-blok-farax
http://avtovazlada.ru/index.php?page=275699
http://lada-avtovaz.ru/zamena-lampy-blizhnego-sveta-v-fare-vaz-2106/

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

1.9. Замена лампочек

ОБЩИЕ СВЕДЕНИЯ

Лампочки ближнего и дальнего светаЛампочки ближнего и дальнего света, а также габаритных огней доступны со
стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары, поворачивая его против часовой стрелки.
	2. Отсоединить разъем электрических проводов (В).
3. Снять пружину крепления лампочки (А).
4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары.
5. Заменить лампочку.
6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо.
7. Установить пружину крепления и разъем проводов.
8. Проверить правильность функционирования лампочки.
9. Закрепить кожух на задней части фары.
Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары.

2. Извлечь держатель лампочки (под держателем
лампочки ближнего и дальнего света).

3. Заменить лампочку.

4. Вставить держатель в гнездо.

5. Убедиться в том, что патрон лампочки хорошо
закреплен.

6. Проверить установку и функционирование лампочки.

7. Закрепить кожух на задней части фары.

Лампочки фар дальнего светаНекоторые версии автомобилей оснащены фарами дальнего света с галогенными
лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снять скобу (А) крепления крышки и снять крышку фары.
	2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С).
3. Отсоединить разъем проводов.
4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару.
5. Установить пружину крепления лампочки.
6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. С задней стороны бампера отодвинуть наружу зажим крепления.
	2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки.
3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его.
4. Нажать на лампочку, повернуть ее влево и извлечь.
5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН
	1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла.
	2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления.
АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ
1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря.
	2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи тонкой отвертки осторожно извлечь
узел лампы освещения номерного знака из гнезда в заднем бампере.
2. Повернуть влево и извлечь держатель лампочки.
3

Заменить лампочку, которая вдавливается
в держатель.

4. Установить держатель и закрепить узел лампы
освещения номерного знака в заднем бампере.

Освещение багажника
В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка
освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи отвертки осторожно снять плафон
лампочки.
2. Поворачивая патрон против часовой стрелки
извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установив переключатель в среднее положение
(лампа выключена).

2. С помощью отвертки следует достать патрон
лампочки, а затем извлечь лампочку.

Подрулевой переключатель ВАЗ 2106

На классических «Жигулях» подрулевой переключатель расположен на рулевой колонке и состоит из трёх рычагов. По левую сторону колонки находятся переключатели указателей поворота «А» и головной оптики «В».

В зависимости от положения рычагов переключателей, работают те или иные приборы

Рычаг подрулевого переключателя «А» может находиться в одном из следующих положений:

0 — указатели поворота выключены;
I — включены указатели правого поворота;
II — включены указатели левого поворота.

Схема включения сигналов поворота и аварийной сигнализации на ВАЗ 2106: 1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота

Рычаг «В» активируется при нажатии клавиши наружного освещения на приборке:

0 — включено наружное освещение и ближний свет фар;
I — включено наружное освещение и дальний свет фар;
II — включён дальний свет фар (нефиксированное положение).

Схема включения фар и заднего противотуманного фонаря на автомобилях ВАЗ 2106: 1 — наружные фары; 2 — внутренние фары; 3 — блок предохранителей; 4 — реле включения ближнего света фар; 5 — переключатель света фар в трёхрычажном переключателе; 6 — выключатель наружного освещения; 7 — задний противотуманный фонарь; 8 — выключатель заднего противотуманного фонаря; 9 — выключатель зажигания; 10 — контрольная лампа дальнего света фар; 11 — реле включения дальнего света фар; А — к источникам питания

С правой стороны рулевой колонки расположен переключатель стеклоочистителя и омывателя лобового стекла «С».

Посредством правого рычага можно управлять дворниками и стеклоомывателем

Переключатель «С» может работать в следующих положениях:

0 — стеклоочиститель ветрового стекла выключен;
I — стеклоочиститель ветрового стекла работает в прерывистом режиме;
II — стеклоочиститель ветрового стекла работает непрерывно;
III — включается омыватель ветрового стекла.

Как разобрать

Подрулевой переключатель является неразборным механизмом и в случае возникновения проблем подлежит замене. Однако при желании можно попытаться отремонтировать его своими руками. Суть процедуры сводится к демонтажу заклёпок, аккуратной разборке устройства, замене повреждённых пружинок, ремонту контактов. Работоспособность отремонтированного узла напрямую зависит от правильности сборки. При желании избавить себя от этой процедуры, достаточно купить новое устройство и установить его на авто. Стоимость на подобные изделия колеблется в пределах 700 р.

Для ремонта подрулевого переключателя его придётся разобрать

Как заменить

Замена подрулевого переключателя на «шестёрке» может понадобиться в таких случаях:

повреждение контактов одного из рычагов;
выход из строя контакта звукового сигнала;
поломка одного из переключателей.

Любые из перечисленных неполадок требуют снятия переключателя с рулевого вала. Из инструментов понадобятся крестообразная и шлицевая отвёртка, а сама процедура проводится следующим образом:

С минуса АКБ снимаем клемму.
Демонтируем рулевое колесо, отвернув гайку крепления.
Крестовой отвёрткой откручиваем крепёж пластикового кожуха.
Снимаем кожух с вала.
Для удобства демонтируем щиток приборов.
Под приборкой разъединяем колодки подрулевого переключателя, состоящие из двух, шести и восьми контактов.
Достаём разъёмы снизу панели.
Ослабляем крепёж хомута переключателей.
Снимаем механизм с рулевой колонки вместе с проводами.
Установку нового устройства производим в обратном порядке.

Видео: замена подрулевого переключателя на «классике»

Ремонт приборного щитка ВАЗовской «шестёрки» либо его составляющих проводится с минимальным перечнем инструментов согласно пошаговым инструкциям. Достаточно пары отвёрток, плоскогубцев и цифрового мультиметра, чтобы устранить основные неисправности без посещения автосервиса.

Повторители поворотов

Корпус боковых поворотников фиксируется в крыльях автомобиля пластиковыми фиксаторами. Работают по принципу: вставил и защелкнул. Есть два варианта замены лампы в повторителях: через арку крыла или с демонтажем пластикового корпуса. В последнем случае есть шанс, что этот корпус уже не будет надежно фиксироваться в крыле по причине поломки пластмассовых фиксаторов.

Рассмотрим второй вариант

Поддеваем корпус повторителя пластиковым плоским предметом, можно отверткой, но, используя тряпку или другую подкладку, чтобы не повредить ЛКП крыла. Корпус опоясан резиновой «юбкой», поэтому можно на нее слегка надавить твердым инструментом и поддеть его, он должен выскочить из металла кузова автомобиля.

Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.

Первый вариант через арку

Делаем все то же самое, только не вытаскиваем корпус повторителя из крыла. Он остается на месте, что гарантирует целостность его фиксаторов. В этом случае есть тоже нюансы:

Чтобы подобраться к нему, нужно снимать подкрылок. В некоторых случаях, когда туда много лет никто не лазил, выкрутить винты будет проблематично.

Если нет защиты, значит там столько грязи, что добраться будет еще труднее.

Залазим под крыло, находим патрон и вытаскиваем его вместе с лампой. И делаем все, как во втором случае. Сборка производится в обратной последовательности.

Тюнинг задних фонарей ВАЗ-2107

Добавить эксклюзивности своей «семёрке» можно с помощью одного из доступных сегодня вариантов тюнинга задних фонарей. Видоизменить задние световые приборы можно с помощью:

использования светодиодов;
нанесения тонировочного слоя;
установки альтернативных фонарей.

Тонировка фонарей выполняется плёнкой или специальным лаком. В отличие от тонировки передних фар, за которую можно получить штраф, к задним фонарям у госавтоинспекции в этом случае вопросов, как правило, не возникает. Главное, чтобы цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы должны быть красными, указатели поворотов — оранжевыми, фонарь заднего хода — белым.
