Снятие привода механизма кпп автомобиля лада веста

Последовательность действий при демонтаже – установке АМТ на автомобиле Лада Веста

  1. Вывешиваем машину подъемником, демонтируем передние колеса, чтобы обеспечить надлежащий доступ к полуосям.
  2. В моторном отсеке снимаем клеммы, аккумуляторную батарею, крепление АКБ.
  3. Демонтируем воздушный фильтр, корпус, патрубки.
  1. Отсоединяем ряд датчиков в моторном отсеке. Будьте аккуратны, так как пластиковые заглушки ломаются.
  2. Из-под днища машины отвинчиваем 12 болтов, извлекаем металлическую защиту поддона картера.
  1. Подставляем тару под сливную пробку на коробке, стачиваем отработку. Такой шаг вынужденный, так как в последующем будем демонтировать полуоси, из основания которых потечет смазка.
  2. Извлекаем правую, левую приводные валы.
  1. Отсоединяем шаровые опоры, наконечники рулевых тяг, стойки стабилизатора.
  2. Опускаем подрамник.
  1. Снимаем актуатор механизма сцепления, стартер.
  2. Рассоединяем робот с маховиком сцепления.

Далее проводим осмотр агрегата, дефектовку, заменяем изношенные элементы новыми. Устанавливаем трансмиссию на штатное место в обратной последовательности.

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много. Что же дает такая кулиса:

  • Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
  • Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
  • Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
  • Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
  • Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
  • Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
  • Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

  • Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
  • Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
  • Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
  • Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
  • А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
  • Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Переходим к делу

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

  • Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
  • Кусок трубы и кусок плоского металла
  • Сварка (сварочный аппарат)

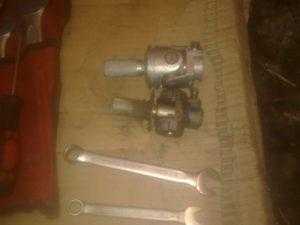

  • обязательно приобретите карданчик рычага от Лада Калина
  • На фото отмечены места, где вам необходимо будет сделать разрез
  • Все достаточно просто: вам нужно будет снять с автомобиля кулису
  • При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
  • Затем ослабляем хомут возле коробки передач, и отключаем тягу
  • После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
  • Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
  • Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
  • Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
  • Я для себя удлинил всего на 2сантиметра
  • Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров
  • Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
  • Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
  • Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
  • Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
  • Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса — это, по сути — самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо — они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать. Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше — короткоходная или штатная — право каждого владельца ВАЗ 2110.

Инструкция

  1. Установите автомобиль ВАЗ 2107 на подставки.
  2. Устраните систему выпуска и снимите термозащитный кран.
  3. Предварительно стащите чехол с ручки.

    Снимаем чехол

  4. Удалите стопорную скобу и шайбу. И выньте тягу переключения, она расположена сбоку.
  5. Снизу поставьте гаечный ключи и прокрутите его на 90 градусов. Отожмите сферический вкладыш.
  6. Вытяните ручку.
  7. Смажьте вкладыш смазкой.
  8. Установите ручку с вкладышем (стрелки должны показывать направление продольной оси).
  9. Давите сверху на вкладыш. Зафиксируйте его.
  10. Закрепите чехол так, чтобы стрелка указывала вперёд.
  11. Положите шайбы и вставьте тягу. Закрутите скобу.
  12. На место поставьте термозащитный кран, а также систему выпуска.
  13. Закрепите чехол, оденьте рукоятку. Зафиксируйте состояние.

Теперь вы знаете, как произвести данную замену на ВАЗ 2107. Надеемся, что наша статья была полезна. Пускай ваш автомобиль работает долго и исправно.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять  их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

  1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
  2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
  3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
  4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
  5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
  6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
  7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
  8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
  9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

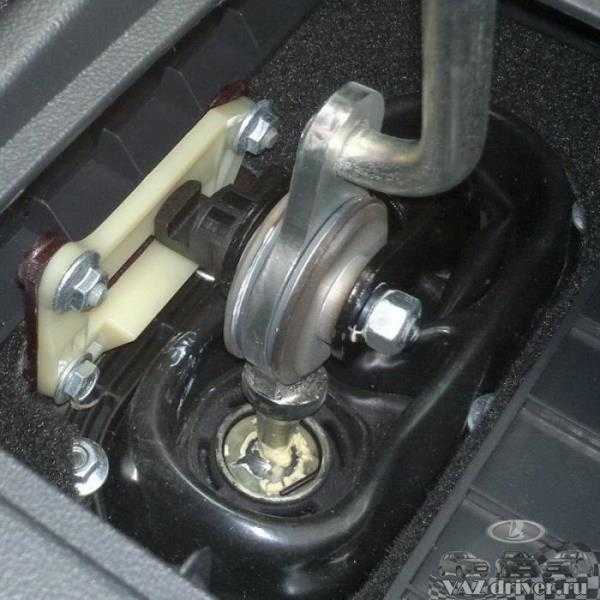

Как снять рычаг переключения передач на Ваз 2110

Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

Итак, дорогие читатели, сегодня мы вам расскажем о том, как отрегулировать кулису на ВАЗ-2110, Приоре, и вообще на любом автомобиле десятого семейства. На самом деле процедура регулировки кулисы абсолютно не сложная, но от правильно отрегулированной кулисы зависит четкость включения передач. Выполнить регулировку кулисы можно как самостоятельно так и с напарником, можно на яме или эстакаде (что конечно удобнее) но можно и просто залезть под машину, в общем, все зависит от ситуации и возможности. Итак, снимаем чехол с рычага КПП, чтоб видеть всю картину, обязательно страхуем машину чтоб не покатилась, и включаем первую скорость. Теперь лезем под машину и ослабляем вот этот хомут, на фото показан стрелкой,

он соединяет привод кулисы непосредственно с карданчиком. После этого руками проворачиваем привод (рычаг) КПП против часовой стрелки таким образом, что бы рычаг переключения скоростей уперся в пластиковую пластину, которая играет роль стопора, что бы случайно вместо первой передачи не включить заднюю.

После этого затягиваем хомут и можно осуществлять пробный заезд. Все, процедура регулировки кулисы на ВАЗ-2110 окончена. Как видите ничего сложного в ней нет, и от силы она займет у вас 10 — 15 минут. А передачи теперь будут включаться четко и без лишнего головняка. Всем удачи на дорогах и поменьше поломок.

Источники

  • http://tuningvaz.in/korotkh/
  • http://vipwash.ru/korobka-peredach/rychag-pereklyucheniya-peredach-vaz-kak-ego-snyat
  • http://www.vazdriver.ru/kak_otregulirovat_kulisu_na_vaz2110_lada_priora_svoimi_rukami.html

Главная пара

Ниже приведены три графика, по которым вы можете сравнить скорость на 5500 оборотах двигателя с разными главными парами. (Расчеты приведены на колеса r15 с профилем 195/50 — тоже самое, что и r14 со стандартным вазовским профилем 175/65 или 180/60).

Передаточные числа — шестерни каждой передачи, которые тоже имеют свой размер.

Стандартный ряд на 2114 далеко не идеален: Первая передача слишком короткая — вторая длинная. За счет этого наблюдается резкий провал динамики при переключении с первой на вторую. Мало того, что наблюдается провал, так же при резком переключении потихоньку умирает синхронизатор второй передачи.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Резкие перемены в погоде? Неудобно ездить на зимней резине? Отыщите быструю замену там, где продают б/у шины.

Никто не спорит, что владеть лучше новым автомобилем. Все хорошо, качественно работает, присутствуют все функции заложенные производителем в этот автомобиль, ничего не звенит, не стучит и т.п….

Но через несколько лет активной эксплуатации начинаются проблемы, сначала небольшие, потом все больше. Но сегодня, я бы хотел поговорить о такой вещи, как люфт в кулисе КПП автомобиля ВАЗ. Эта «болезнь» преследует автомобили всего переднеприводного семейства. За более удобное расположение рычага переключения передач приходиться платить добавлением новых деталей в конструкцию этого узла, а соответственно больше деталей — больше поломок :).

У моделей ВАЗ классического семейства рычаг переключения передач установлен непосредственно на коробку передач, точнее на приводной механизм вилочек КПП. Этот вариант исключал люфты кулисы, так как её там не было вообще. В моделях с передним приводом такое расположение КПП было невозможным, поэтому и был использован механизм кулисы. Он позволяет при конструировании перемещать рычаг переключения передач, что является большим плюсом в проектировании комфортности автомобиля.

Ресурс эксплуатации КПП

Средний срок службы трансмиссии до капитального ремонта составляет 160 – 175 тыс. км. При условии своевременного обслуживания, бережного отношения и умеренного стиля вождения, ресурс увеличивается на 25 – 40 тыс. км, что составляет 200 000 км.

Изготовитель в инструкции по эксплуатации указывает на необходимость разовой замены трансмиссионной жидкости на этапе действия гарантии – 75000 км.

Многие автолюбители слепо следуют этому требованию. Однако для отечественного транспорта, качество которого еще не столь высоко, ресурс в 75000 км слишком преувеличен. На практике автолюбители меняют масло уже на отметке в 45 – 60 тыс. км. Причем делают это самостоятельно ввиду несложности процесса, в СТО обращаются редко.

Где находится

Размещен он в салоне машины, ниже приборной панели, справа от водителя (или слева, если машина праворульная). Используют его для переключения передач в КПП.

Рычаг переключения – деталь надёжная и устойчивая. Но из-за халатного и не бережного использования, она тоже ломается. Если резко начинаете хватать рычаг управления или давить на него, то ремонта не избежать. Перед началом замены в ВАЗ 2107, необходимо понять, как его снять с коробки.

Распространённые болезни – дребезжание и болтание ручки. Назовём это первой стадией. Если не устранить проблему сразу, в дальнейшем придётся полностью заменить элемент. К данной детали, как и к прочим в машине, нужно относиться бережно и спокойно. Не дёргать её, спешить и вдавливать в «кормушку». Если скорости не переключаются плавно и комфортно, то, вероятно, не выжали сцепление до конца, либо проблемы с коробкой. И ремонтировать нужно её, а не ручку.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

  • Снимите кожух с ручки вашей коробки переключения передач.
  • Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
  • Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
  • Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
  • Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
  • Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

  1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
  2. Если деформировалась втулка, ее потребуется заменить на новую.
  3. Проверьте отверстие оси рычага на предмет износа.
  4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
  5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

  1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
  2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
  3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
  4. Карданчик снят, потому двигаемся к сальнику.
  5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
  6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
  7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Люфт кулисы ВАЗ 2110

Люфт в кулисе чаще всего появляется из-за износившегося карданчика кулисы. Стандартных карданчиков хватает ненадолго, поэтому используют карданчики от Калины. Они более износоустойчивы, что видно даже при первом взгляде на него. Смотрим:

Ее ставят вместе с короткоходной кулисой, тут потребуется подгонка и доработка:

Для замены обычной кулисы ВАЗ 2110 на короткоходную потребуется открутить пластмассу тоннеля, снять ее. Далее необходимо открутить резиновый пыльник, который закрывает вход в салон. Дальше нужно демонтировать старую кулису, для чего нужно открутить ее из-под машины.

После демонтажа старой кулисы, можно примерять короткоходную. Она в совокупности с карданчиком от калины будет длиннее, чем необходимо на 20мм (нужно мерить в каждом конкретном случае. Отпилить желательно кусок карданчика.

Все, кто устанавливал, отмечают, что скорости стали включаться намного легче, ход сократился приблизительно вдвое.

КПП —коробка переключения передач. КПП бывают механическими, роботами, вариаторами, автоматами. На ВАЗ 2114 2113 2115 установлена 5-ти ступенчатая механическая коробка передач с приводом кулисы. В принципе коробка осталась от той же «восьмёрки», но с другой главной парой.

Если брать отдельно корпус, то КПП состоит из трех частей: картер сцепления, картер коробки, задняя крышка.

Устройство

Данные для идентификации КПП можно найти на нижней части картера. Кстати, он, картер, общий для коробки передач с главной передачей и дифференциалом.

Привод управления КПП JH3 включает в себя:

Привод управления КПП JR5 включает в себя:

Конструкция каждой коробки довольно надежна и проверена временем. Отказы или выход из строя крайне редки, однако от них никто не застрахован. Самостоятельно диагностировать причину неисправности, а тем более произвести ремонт даже опытному автомобилисту, скорее всего, не получится. Конструкция сложная и необходим специальный инструмент. Поэтому в случае когда КПП работает плохо, вылетают либо не включаются передачи, а также если она при работе сильно шумит необходимо обращаться на многочисленные станции технического обслуживания.

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Потек сальник штока переключения передач? Как заменить сальник кулисы?

Сегодня мы разберемся как поменять сальник своими руками и сможем сэкономить N-ю сумму денег. Существует всего два способа замены сальника кулисы ваз 2108, 2109, 21099, 2113, 2114, 2115. Первый – замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов.

Нам понадобится: – два ключа на 13, – ключ на 10, – вороток или отвертка для выбивания втулки сальника, – небольшой молоток, – торцовая головка на 22, – силиконовый герметик.

Запчасти: – сальник штока переключения передач – пыльник карданчика

Приступим к замене!

При помощи двух ключей на 13 ослабляем хомут тяги управления коробкой передач (предварительно соединение тяги и карданчика можно пометить, Для того чтобы позже не заниматься регулированием включения передач) и отсоединяем тягу с карданчика. Если откручивается плохо проливаем все жидкостью WD-40.

Оттягиваем пыльник назад и ключом на 10 откручиваем болт крепления карданчика к штоку переключения передач. Снимаем карданчик и пыльник. С помощью отвертки выбиваем втулку с коробки передач.

Той же отверткой выбиваем сальник со втулки и головкой на 22 запрессовываем сальник до упора. Смазываем втулку герметиком и не сильными ударами молотка запрессовываем ее в КПП.

Если Вы хотите поменять сальник без выколачивания втулки, то Вам потребуется длинный саморез.

Вкручиваем его в сальник. Далее тащим за саморез и вот сальник у нас в руках.

Запресовываем новый сальник.

Сборку проводить в обратной последовательности!

Всем удачи на дорогах!

Итог нашей работы!

Мой блог находят по следующим фразам

  • проверить на прямую бензонасоса ваз 2111
  • настройка замков ваз 2107
  • как проверить термостат ваз 2109
  • купить вут 2109 севастополь
  • где находится предахранитель или реле от бензонасоса ваз 2109i
  • регулировка вакуумного усилителя тормозов ваз 2109

Мой блог находят по следующим фразам

  • подшипник передней опоры ваз 2109
  • как смотаться бробег лада калина
  • смотка спидометра лада ларгус
  • как смотать пробег 2115
  • как смотать пробег ваз 2113
  • Ваз 08 не работает сигнал

Мой блог находят по следующим фразам

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи. Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Конфигурации КПП

  1. Наиболее подходящая конфигурация кпп для гражданского атмосферного двигателя: 18 ряд кпп + главная пара 3,9.
  2. Наиболее подходящая кпп для спортивного атмосферного двигателя: 7 ряд кпп + главная пара 4,3.
  3. Наиболее подходящая конфигурация кпп для турбового гражданского двигателя: 104 ряд + главная пара 3,5.

В спортивных автомобилях часто используется блокировка дифференциала.

В нашем случае особой популярностью пользуются винтовые блокировки, т.к. легко устанавливаются в КПП, увеличивают проходимость по мокрой дороге, дают преимущество при разгоне за счет равномерного постоянного вращения колес.

На современных автомобилях, в том числе и на новых Грантах, Калинах, Приорах устанавливаются КПП с тросовом приводом передач, благодаря которой переключение передач становится легкой и четкой. На Самарах же: 2114 −2113-2115 привод передач осуществляется не за счет тросика, а за счет кулисы.

На спортивных тюнингованных автомобилях часто ставят «короткоходную» кулису.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

  • после демонтажа коробки передач;
  • когда произведена замена кардана или ослабли фиксирующие хомуты;
  • если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

  • гаечный ключ для ослабления хомута;
  • противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

  1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
  2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
  3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
  4. При помощи гаечного ключа ослабьте хомут.
  5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
  6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
