Механическая коробка ваз 2112

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

   В начале необходимо снять защиту картера.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

    Откручиваем болт крепления КПП.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

    Для того чтобы снять заднюю силовую опору узла понадобится два ключа.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

    В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Проверка уровня масла в КПП

Отследить уровень масла в коробке передач удобнее всего с помощью щупа. Но где находится щуп уровня масла в КПП ВАЗ 2114 и что он из себя представляет?

Щуп проверки трансмиссионного масла Ваз 2114

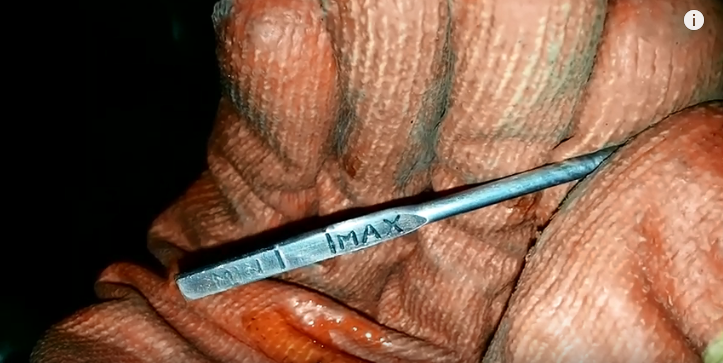

Щуп внешне напоминает металлическую полоску на одном конце которой есть отметки «min» и «max», а на втором, противоположном, деталь заканчивается чёрным, резиновым кольцом.

Проверка уровня масла при помощи щупа:

1. Устанавливаем автомобиль на ровной поверхности.
2. Выжидаем положенные пятнадцать минут.
3. Запасаемся тряпкой (ветошью).
4. Открываем капот.
5. Со стороны водительского крыла ищем черное, резиновое кольцо нашей детали. Оно находится на коробке передач прямо под трубкой воздушного фильтра по очистке воздуха.
6. Вытаскиваем найденное кольцо.
7. Насухо протираем его приготовленной заранее тряпкой.
8. Аккуратно, не касаясь стенок, ставим щуп обратно до упора.
9. Вынимаем и осматриваем риски на щупе.

О видах трансмиссионных масел

Масло в коробку передач ВАЗ 21014 требует тщательности выбора. Так какие же есть варианты – из чего выбирать?Итак:

• При появлении переднеприводных автомобилей, владельцы пробовали два варианта. Первый был такой же, как и для «классики», то есть трансмиссионное масло ТАД-17, но опыт показал, что такое масло не подходит для девятки. А все потому, что главная пара в КПП четырнадцатой косозубая, а не гипоидная, как на классике.
• Второй вариант – это обычное моторное масло. Вот на нем и остановились на то время. Этот вариант будет рассматриваться подробнее дальше.
• Сейчас есть множество других вариантов масла для заливки в КПП ВАЗ 2114.
  1. Отечественные масла
  2. Зарубежные масла
  3. Различной классификации (GL-4, GL-5 и ТМ-4, ТМ-5)
  4. Различной вязкости (SAE 80, SAE 90)
  5. Минеральные, полу- и синтетические масла

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку.

Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапунПри езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке.

Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.
