Как заменить датчик фаз своими руками

Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Многие водители даже не подозревают о существовании такого устройства, как датчик положения коленвала (ДПКВ)

Но, тем не менее его важность трудно переоценить. Датчик коленвала ВАЗ 2114 это миниатюрное устройство, которое передает данные о том, в каком положении находится коленчатый вал компьютеру силового агрегата

От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114. Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным.

Датчики положения вала на ВАЗ 2114 отличаются не только по своей конструкции, но и по принципу действия.

ДПКВ индуктивного типа располагают металлическим стержнем с магнитом, который нужен для его намагничивания. Поверх стержня намотана медная обмотка. Принцип его работы заключается в подаче сигнала, когда рядом находится стальной предмет.

ДПКВ второго типа работает по иной схеме. Внутри такого устройства находится датчик холла. Если к нему поднести предмет из металла, то его состояние изменится.

Также часто используются устройства импульсного типа. Они генерируют импульсы конкретной частоты. В случае если рядом находится предмет из металла, то изменится и частота генерации.

Пошаговый процесс демонтажа переднего сальника

Перед началом работ необходимо подготовить комплект инструментов, гаечных ключей.
Убедиться в том, что автомобиль установлен на ровной поверхности, а под колёса установлены противооткатные упоры.
Первым делом открываем капот и демонтируем защиту ремня ГРМ.
Далее выставляем метки на валах и приступаем к демонтажу ремня ГРМ.
Ослабляем болты крепления, оттягиваем натяжной ролик и снимаем ремень со своего места фиксации. Когда будете одевать обратно, помните, что необходимо натянуть ремень ГРМ с определённым усилием.
Далее, переходим под автомобиль и снимаем защиту картера двигателя.
Затем, для того, чтобы был открыт доступ к шкиву коленчатого вала, демонтируем переднее колесо с соответствующей стороны.
Сейчас, когда доступ открыт, можно легко снять ремень, а затем и шкив генератора.
Используя специальный съёмник, или воспользовавшись двумя отвёртками с плоским жалом, снимаем шкив коленчатого вала, не забыв демонтировать вместе с ним шпонку.
Далее подготовив ёмкость, сливаем моторное масло.
Откручиваем масляный насос, в котором расположен сальник.
Для того, чтобы он лучше сошёл со своего места, можно воспользоваться отвёрткой.
На этом, работы по демонтажу сальника можно считать оконченными.

Пошаговый процесс монтажа

При установке новой запчасти, предварительно смазываем её маслом и используя старое кольцо или трубу такого же диаметра запрессовываем её на место.
Когда оно установлено и зафиксировано, производим сборку строго в обратной последовательности.

Лада 2114 My best friend. › Бортжурнал › Замена шкива и звездочки коленвала.

Здорова беднота)

— Это я с добрым умыслом.

Воскресенье выходной, еле-еле себя раскачал чтобы спуститься во двор, заняться ремонтом машины.Мне ещё очень давно приговорили шкив коленчатого вала.(в начале зимы)Всё было куплено и лежало в пакете в багажнике. Ждало так сказать экстренного момента.

Уже закончилось лето и я решил его поменять.Сам он не хотел отваливаться

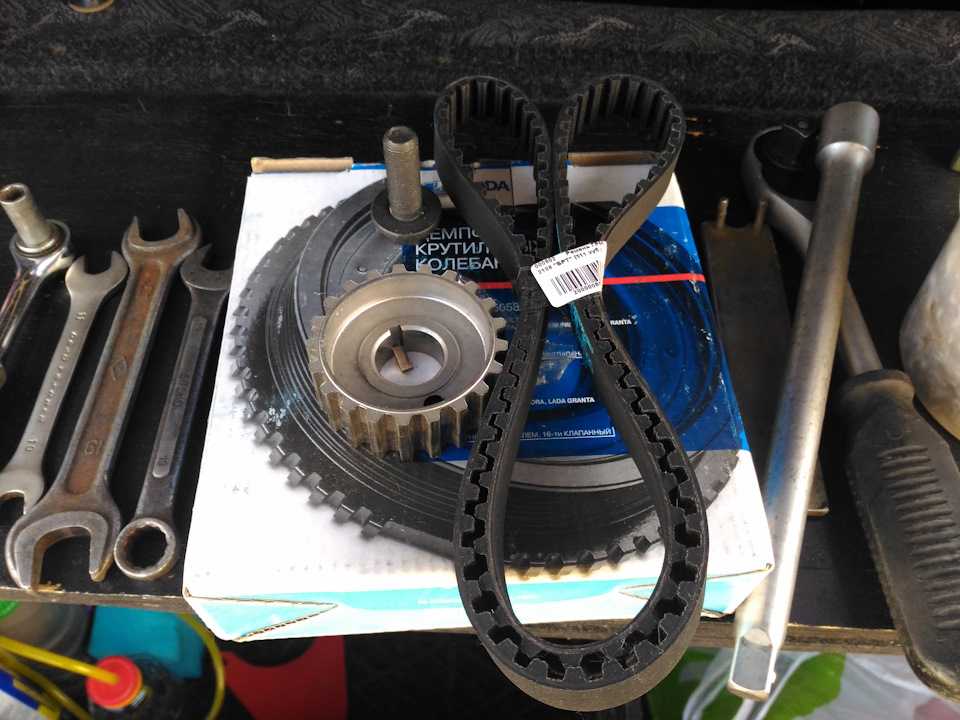

И так что было в пакете:

Полный размер1

после того как Я выкручивал осколок болта из коленчатого вала (2 дня).Покупаю всегда новый болт коленчатого вала. Чего кстати и Вам желаю.

Ну ла ладно.

Полный размер2

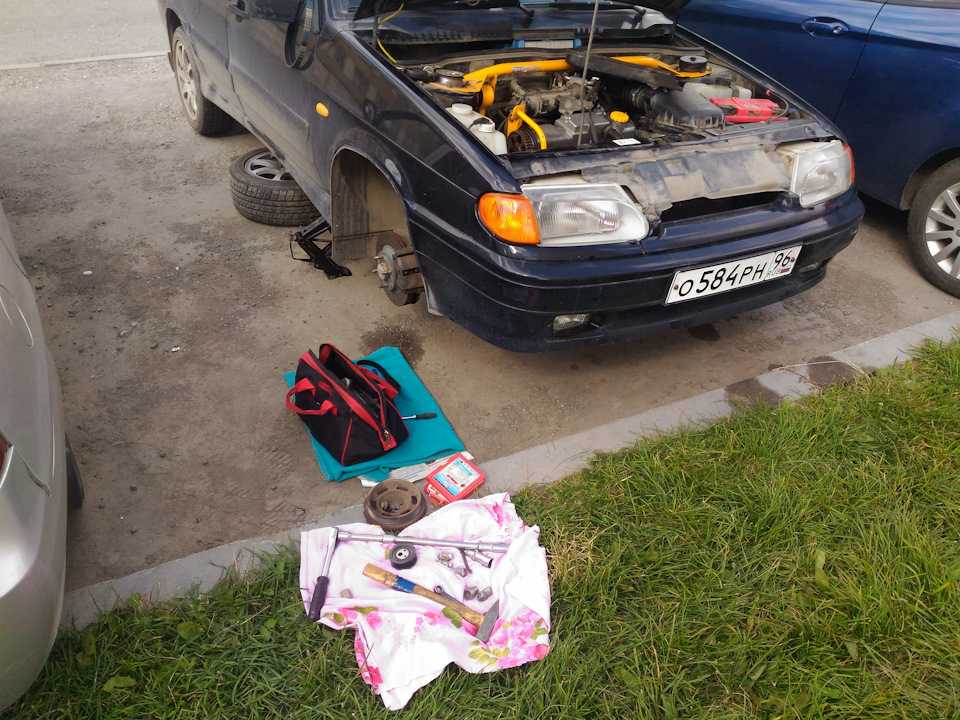

Дольше идёт процесс подготовки чем самого ремонта.

Полный размер3

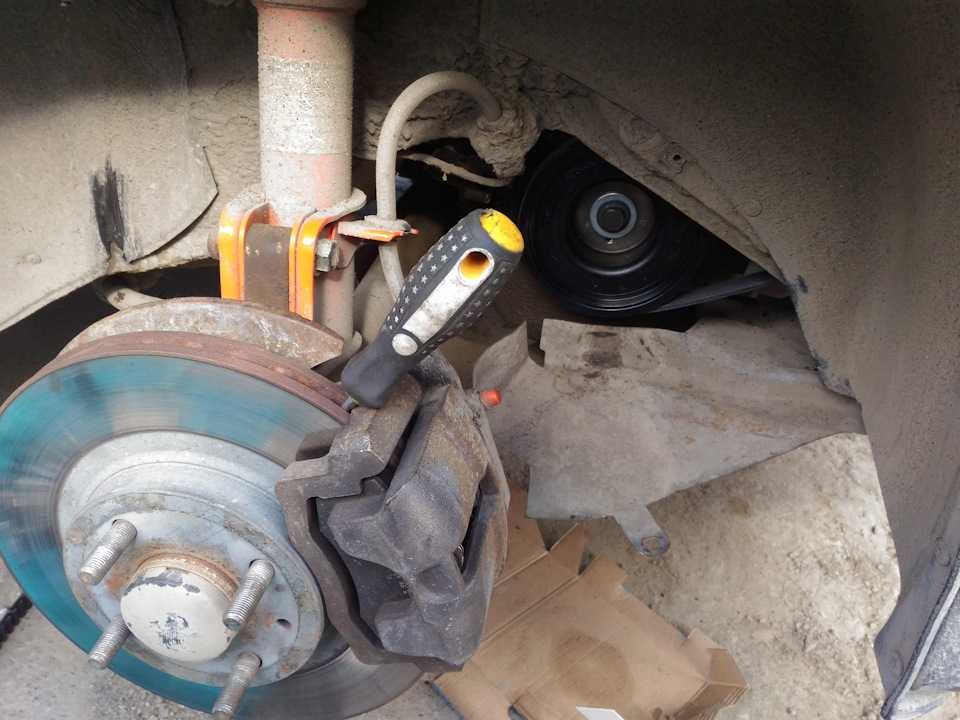

Всё Разбираем снимаем расслабляем ролик.

Ни для кого это не ново.

И тут я как путний автолюбительприготовился высверливать звездочку коленвала, думал что она там приварилась )))А она просто нахрен отпала, тут мой мотор кольнуло, а не разьебана ли посадка на самом коленчатом валу (подумал Я), слава богу- само колено в идеале.)))фууу. . .

Полный размер4

Полный размер5

Полный размер6

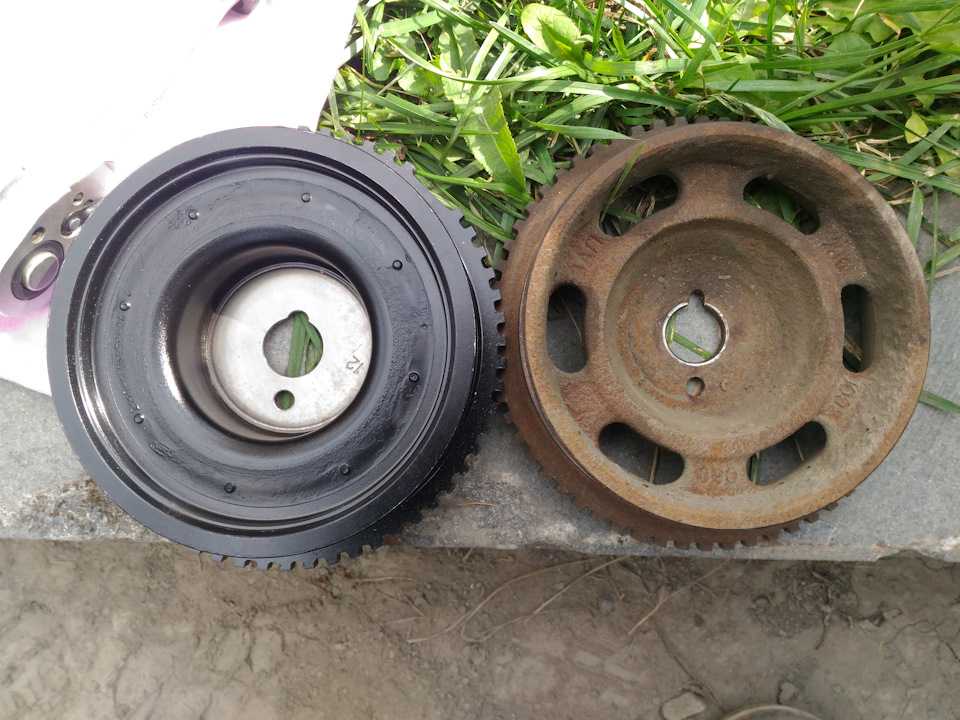

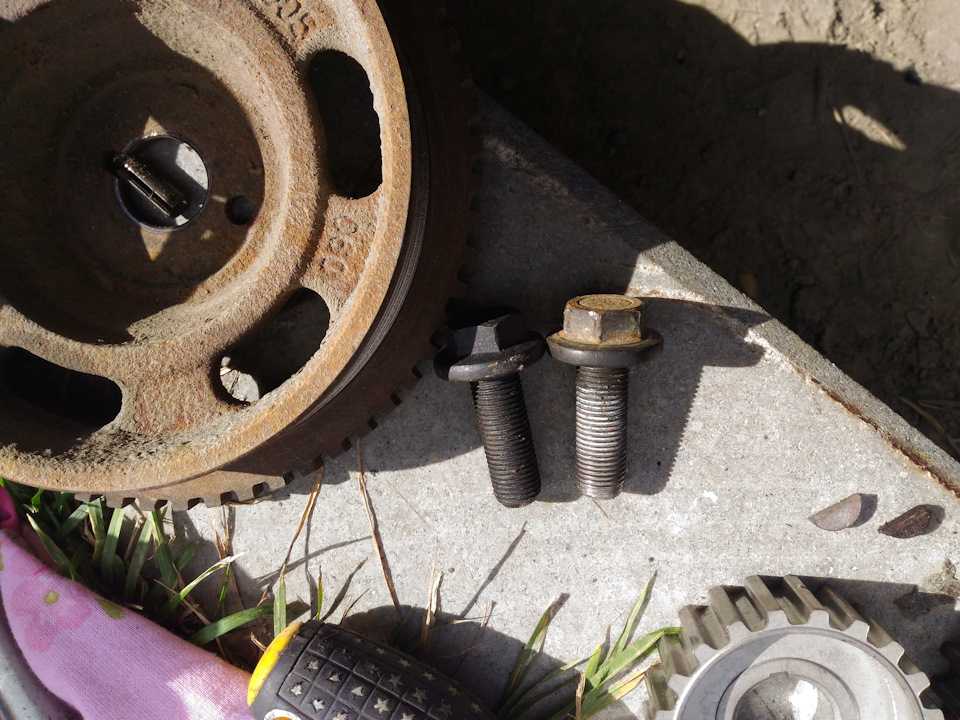

У шкива был раздолбанный сильно паз под шпонку, и штифт. Болтала его восьмеркой. Но при этом машина ездила)))

Полный размер7

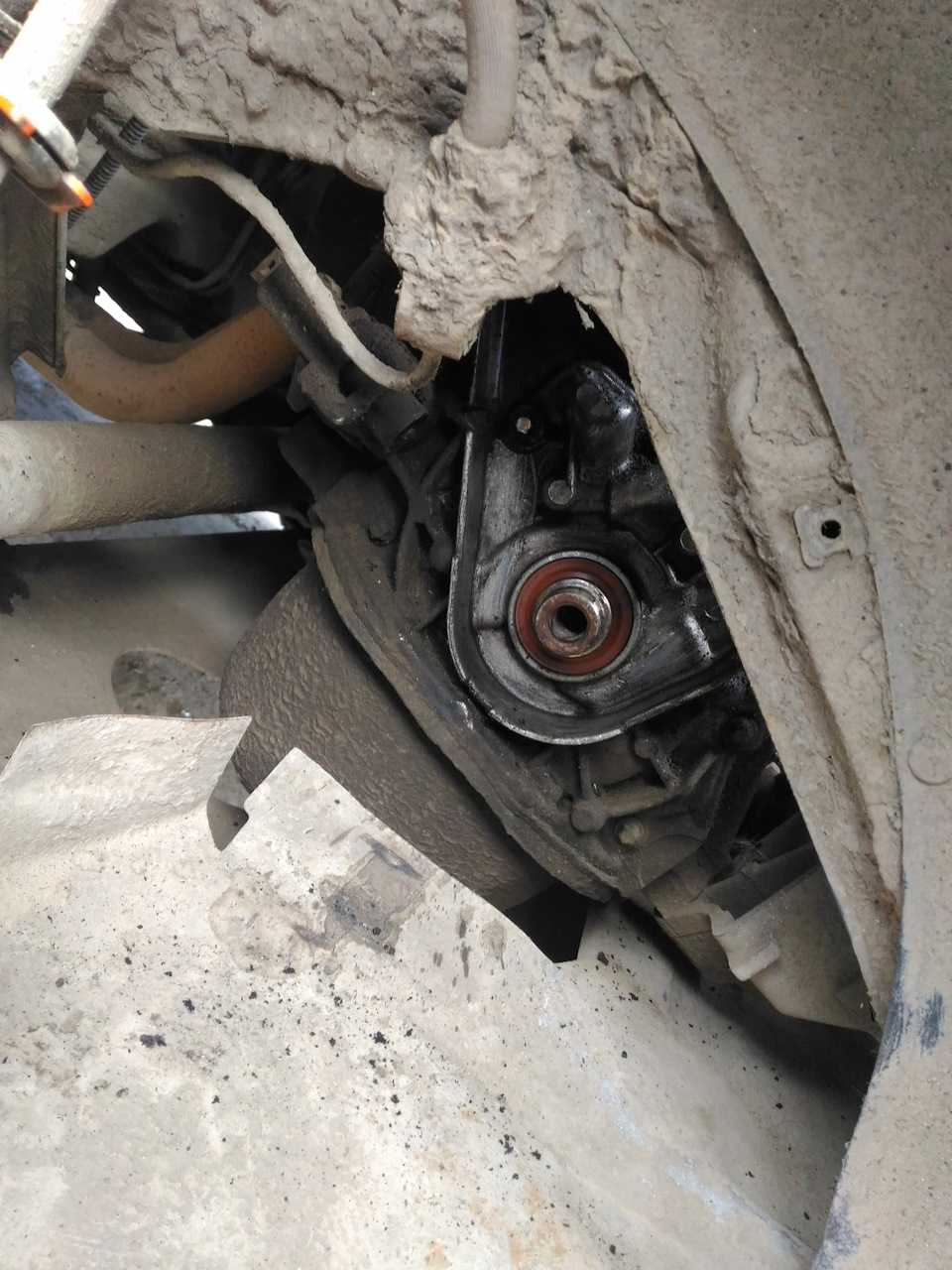

Затем я взял зубную щетку, бензинчика, тряпку. И начал все мыть.

Отмыл отлично.

Полный размер8

Полный размер9

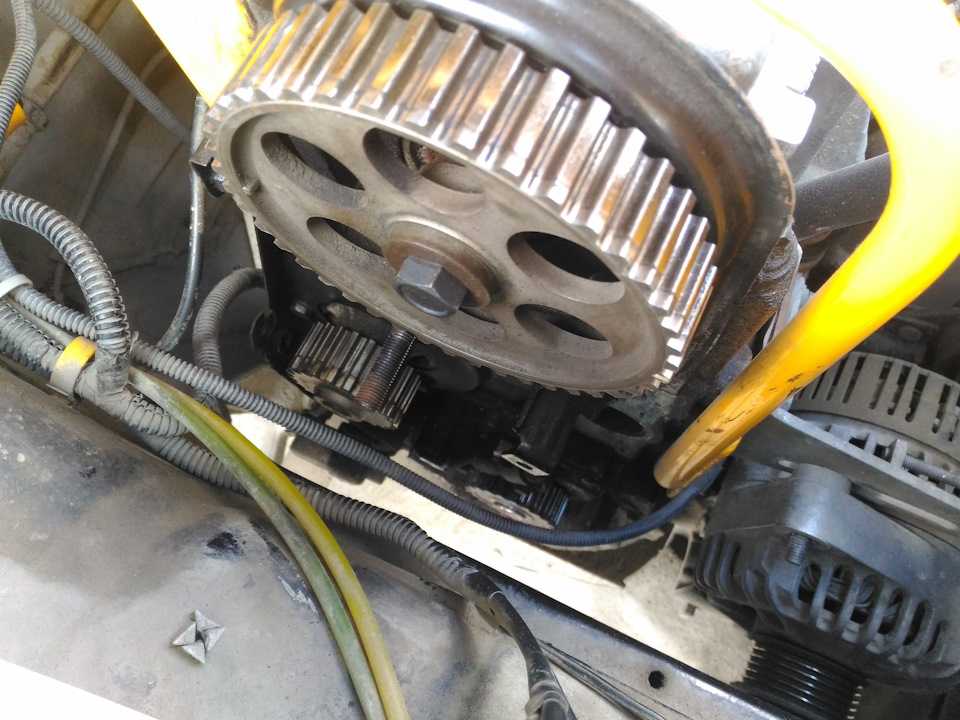

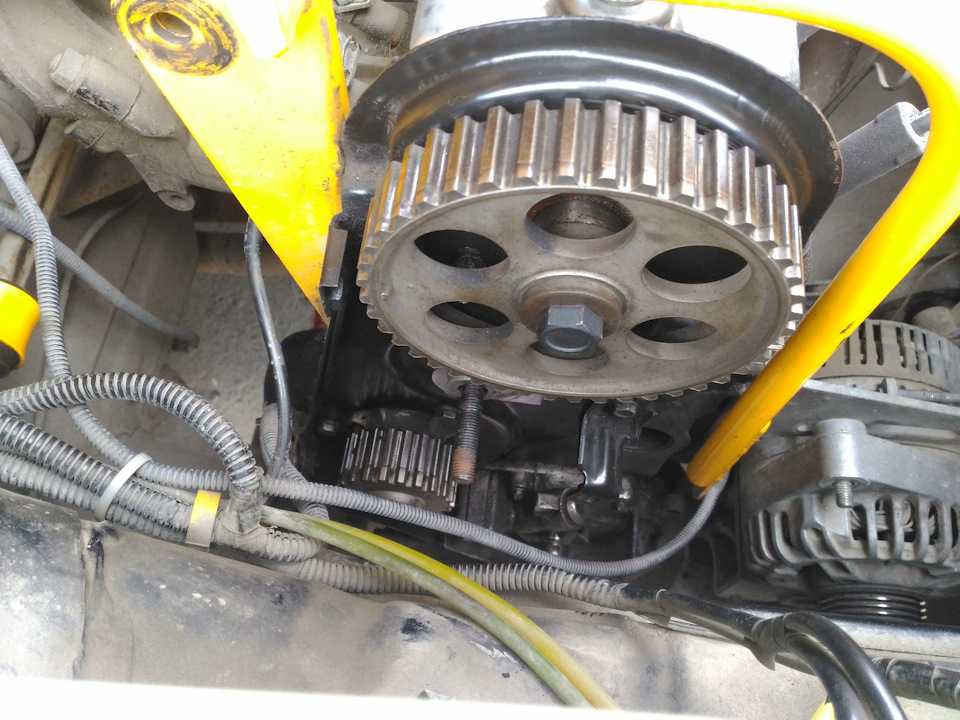

Собираем всё обратно.

Полный размер10

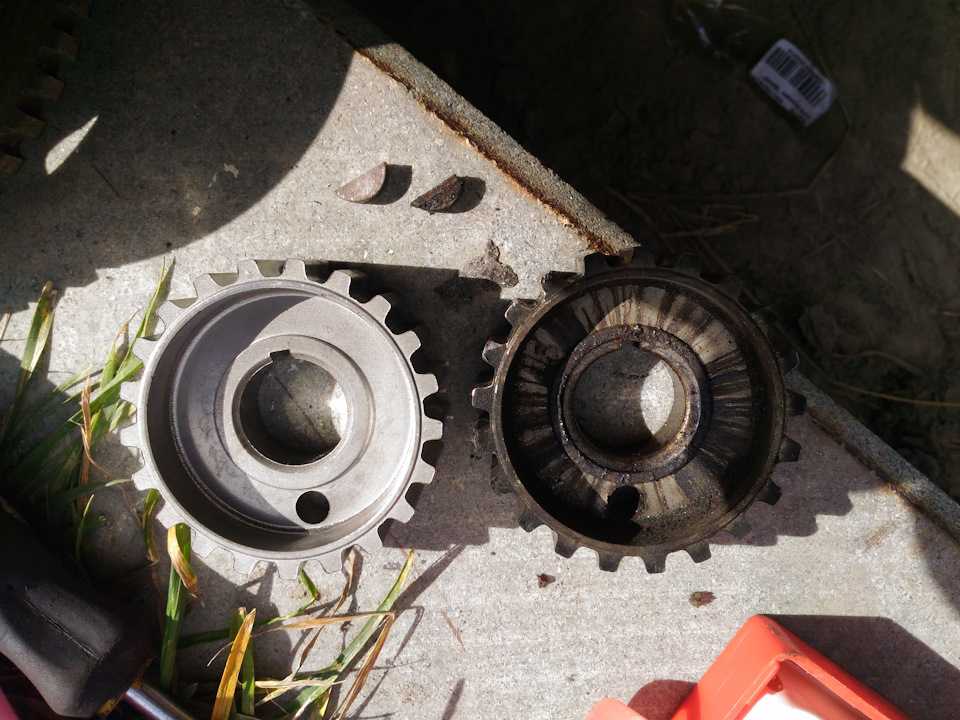

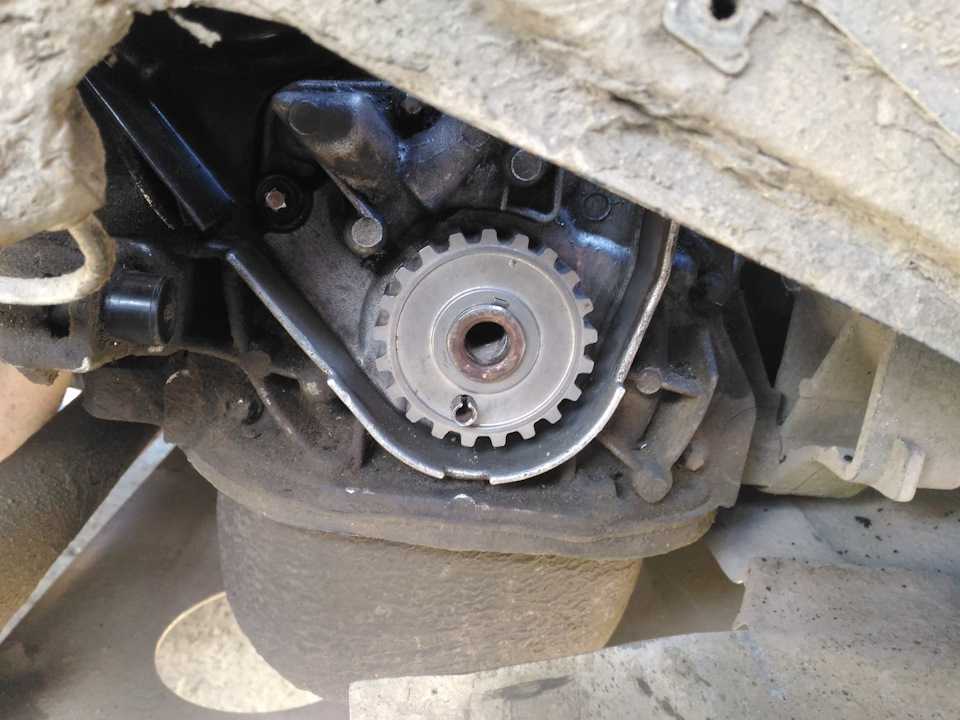

Замаялся звёздочку новую одевать, ловкость рук в этом деле очень нужна.Звездочка сидит хорошо, люфт минимальный.

Полный размер11

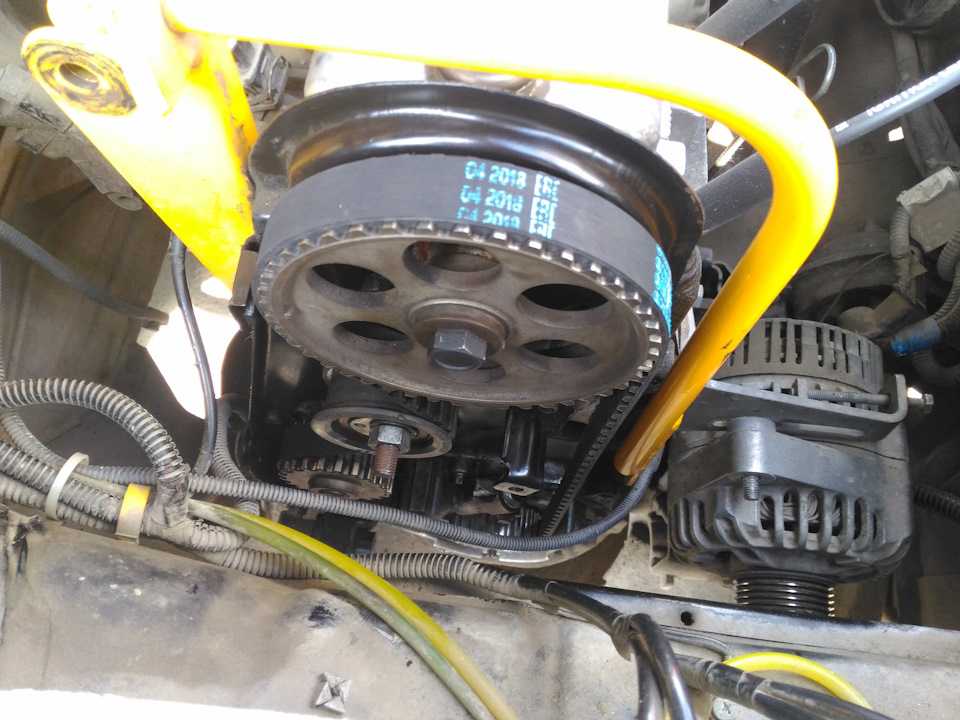

Новый ремень БРТ — хороший ремень, старый ремень тоже был брт кстати хорошего качества кинул в багажник мало ли пригодится.

Полный размер12

Вот такая небольшая хитрость Как откручивать и закручивать болт в 1 каску.Имея вентилируемые диски.

Полный размер13

Решил установить вот такую хитрую шайбочку.

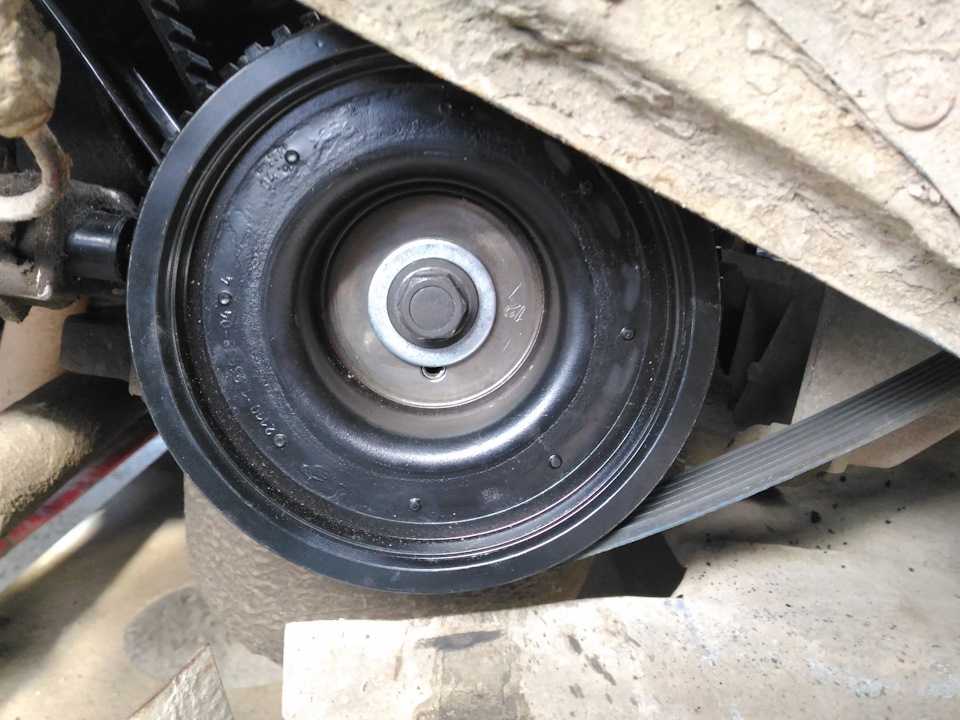

Все на местах, запуск Всё отлично.

Идем домой отмывать руки.

Полный размер14

Всем пока мужики!И здоровья тем кто прочитал.

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

Датчик положения коленвала: принцип работы, виды

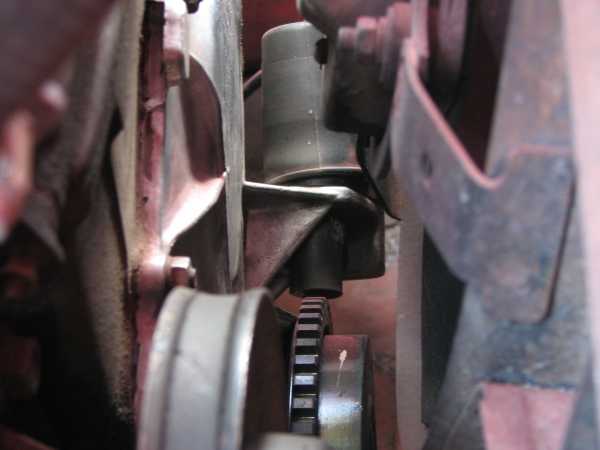

ДПКВ — небольшое электронное устройство, расположенное около шкива под капотом, выполняющее важнейшую функцию: передавая импульс положения коленвала мотору, датчик координирует движение форсунок, что напрямую влияет на подачу топлива, что, в свою очередь, определяет работу системы зажигания. Следить за состоянием датчика нужно регулярно, в особенности, необходимо проводить диагностику, если вы запланировали дальнюю поездку.

Датчики делятся на два вида, каждый из которых имеет свой принцип работы:

Индуктивный. Он состоит из магнита и металлического стержня, обмотанного медной проволокой. Индуктивный датчик подает сигнал за счет реакции на приближение стального предмета, то есть коленвала.
Импульсивный. Датчик состоит из холла, который меняет свое положение при приближении к нему металлического предмета. За счет этого возникают импульсы, которые затем направляются к силовому агрегату и определяют работу системы зажигания.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
Отключите колодку с проводкой из соответствующего разъема.
С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
Извлеките поврежденное устройство.
Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
Зачистите при необходимости место установки ДПКВ.
Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

Как заменить маховик ВАЗ 2114

Чтобы предотвратить короткое замыкание, перед началом работ нужно снять “минусовую” клемму с АКБ. Демонтаж маховика ВАЗ 2114 производится в такой последовательности:

установить машину на смотровую яму или подъемник;
открыть капот;
открутить болты крепления защиты картера и снять ее;
выкрутить болт крепления”массы” к картеру и отстыковать провод;
ослабить гайки натяжения троса сцепления;
снять трос сцепления с рычага;
отстыковать клемму провода тягового реле стартера;
открутить гайку крепления провода питания стартера;
снять провод питания стартера;
открутить три гайки, удерживающие стартер, и снять его с автомобиля;
ослабить затяжку хомута крепления шарнира переключения передач;
снять тягу переключения передач с наконечника;
отстыковать провода от датчика скорости (находится в верхней части КПП);
снять клемму провода выключателя заднего хода с датчика, расположенного на КПП;
выкрутить болт правого нижнего крепления КПП к кузову;
выкрутить болты и снять крышку картера сцепления;
открутить левое нижнее крепления КПП;
вывесить или опереть двигатель, чтобы он не заваливался;
открутить гайки, удерживающие опоры двигателя;
снять опоры;
снять КПП со втулок, используя мощную отвертку;
отвести КПП назад, чтобы первичный вал вышел из зацепления;
опустить передний конец КПП и снять ее с машины;
открутить 6 болтов, крепящих корзину сцепления к маховику;
снять корзину, придерживая ведомый диск;
открутить болты крепления маховика и снять их вместе со стопорной пластиной;
снять маховик ВАЗ 2114 с фланца коленвала.

После демонтажа маховика следует осмотреть его состояние и убедиться в отсутствии задиров и деформации.
Небольшие риски и задиры можно устранить, проточив поверхность маховика на станке. Слой снятого металла не должен превышать 1 миллиметр. При выявлении глубоких задиров или деформации, маховик следует заменить новым.
Биение маховика должно быть не более 0,1 миллиметра.
Зубья венца маховика восстановлению не подлежат. Если на них имеется сильная выработка или отсутствует хотя бы один зуб, маховик также подлежит замене.

Не удалось сорвать шкив коленвала, что делать?

Если сорвать крепление удалось, открутить гайку до конца не составляет труда. Но так происходит не всегда. При негативном стечении обстоятельств используйте иную методику:

Ставьте авто на нейтралку.
Демонтируйте колпачки (установлены на свечах). Это делается во избежание случайного пуска мотора.
Набрасывайте ключ на гайку шкива, после чего упирайте край рычага в лонжерон (землю). Главная цель в этом случае — исключить прокручивание шкива.
Крутните кратковременно стартером что придаст требуемый импульс. Как правило, одного или двух прокручиваний достаточно для срыва гайки. Дальше можно продолжать работу с помощью ключа.

Как отмечалось выше, на многих машинах с передним приводом фиксация шкива производится с помощью болта. В этом случае алгоритм должен быть следующим:

1. Поднимайте транспортное средство с правой стороны, после чего ставьте под кузов какую-либо подставку (для надежности). Это может быть кусок бревна.

2. Демонтируйте воздушный фильтр, корпус, а далее послабляйте и убирайте приводной ремень электрического генератора. Убирайте все узлы, которые ограничивают доступ шкива.

3. Для фиксации коленвала, демонтируйте заглушку в картере сцепления и устанавливайте в проем что-нибудь металлическое, например монтажку. Другой стороной упирайте инструмент в зубцы.

4. Наденьте на болт головку ключа, а далее с помощью удлинителя делайте несколько рывков влево. Это необходимо, чтобы хотя бы сорвать болт с первоначальной позиции.

В основном попытки оказываются удачными. Если же это не помогло, применяйте методику, которая описана немногим выше (с пуском стартера).

Чтобы помочь себе с выкручиванием гайки (болта) обработайте его с помощью WD-40. В этом случае скрутить болт (гайку) будет проще. После завершения работ остается снять шкив с помощью специального съемника или монтировки.

Признаки поломки

Определить, что датчик вышел из строя можно по следующим признакам:

Холостой ход дает сбои, наблюдается нестабильность в работе мотора;
Двигатель теряет мощность;
Мотор хаотично нагнетает или, наоборот, замедляет обороты;
Тяжелый завод;
Во время скоростного движения и, особенно, при разгоне, наблюдаются провалы.

Основными неисправностями может быть следующее:

Механическая деформация;
Обрыв проводов или замыкание проводов (особенно часто эта проблема встречается у бу автомобилей);
Износ шкива и других деталей.

Ремонт датчика сложен и в домашних условиях практически невозможен. Но замена не составляет большого труда, да и стоит он не так дорого. Давайте теперь узнаем, как заменить датчик на ВАЗ-2014.

Причины и признаки неисправности

Считается, что плановая замена уплотнительных колец коленчатого вала на ВАЗ 2114 с должна выполняться через три года. Но менять можно раньше, если появилась течь масла, например, после перегрева двигателя.

Причины разрушения сальников:

естественный износ в течение эксплуатации;
неправильная установка может стать причиной появление трещин на поверхности кольца;
механические повреждения;
некачественный расходный материал – подделка.

Если увеличился расход масла, за счет того, что оно выходит наружу и при этом на передней части мотора наблюдаются следы масла, то нужно менять передний манжет коленчатого вала. Необходимость замены заднего можно определить по пробуксовке сцепления, причиной которого является попадание масла на корзину и выжимной диск сцепления.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

Выключаем зажигание.

Поднимаем крышку капота.

Находим, где установлен датчик.

Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.

Извлекаем колодку.

Извлечение колодки из разъема
Откручиваем болт.

Откручиваем закрепляющий болт
Снимаем датчик положения вала.

Вытаскиваем требуемую деталь
Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора

Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно.

Пред установкой нового датчика очищаем место установки.

Ставим новый или старый, в случае если вы определили, что он исправен.

Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров.

С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ

Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

Необходимый зазор
Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
Далее снимаем ремень генератора.
Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.
Фиксируем маховик и откручиваем болт
Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.
Надеваем головку на болт
Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.
Откручиваем болт крепления
Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

Загрузка …

Признаки неисправности маховика ВАЗ 2114

Сцепление включается рывками. Причиной этого могут быть задиры на поверхности маховика.
Стартер работает, но коленвал не крутится. Такая проблема может быть вызвана износом зубцов маховика.
Усиленная вибрация двигателя. При повреждении маховика вследствие ДТП (крайне редкое явление) его балансировка может быть нарушена, что заставляет двигатель вибрировать при работе.

В этих случаях маховик ВАЗ 2114 нуждается в замене.

Есть еще одна причина, по которой владельцы “четырнадцатой” меняют маховик двигателя — тюнинг. В этом случае для улучшения динамических характеристик машины вместо стандартного маховика двигателя устанавливается облегченный.

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

Пошаговый порядок снятия шкива коленвала на ВАЗ-2114

Перед тем как приступить к демонтажу шкива коленвала, необходимо выкрутить некоторые узлы и детали на ВАЗ-2114.

Первым делом ставим автомобиль и обеспечиваем ему неподвижное состояние.
Далее, ослабляем болт натяжения ремня генератора и полностью демонтируем стопорный.
Все болты указаны красными стрелками.
Затем, снимаем переднее колесо справа, предварительно подняв машину.
Демонтируем открывшийся грязезащитный щиток колеса, открутив болты по периметру арки крыла.
Когда доступ к мотору открыт, окончательно демонтируем ремень генератора.
Далее, необходимо зафиксировать маховик таким образом, чтобы он не смог провернуться, для этого лучше всего вставить отвёртку в заглушку, которая находится с боковой стороны коробки переключения передач. Отвёртка вставляется прямо в проём, который появится при открытии заглушки.
Отвёртку вставляем в отверстие, указанное меткой.

Когда маховик зафиксирован, можно переходить к работам по демонтажу шкива коленвала.

Снимаем ремень ГРМ, предварительно выставив метки

Метки указаны красными стрелками.

Для того, чтобы фиксируемый болт было легче сорвать, его необходимо обработать вышеупомянутой WD-40, а если её нет под рукой, то любой жидкостью, которая, так или иначе, воздействует на коррозию, например тормозная жидкость.
Когда болт пропитался этой смесью, нужно взять головку соответствующего диаметра с удлинителем, и при помощи воротка провернуть его против часовой стрелки настолько так, чтобы он сдвинулся со своего изначального расположения.
Если с первого раза открутить болт не получается, возможно воздействие на него путём несильных постукиваний молотком, и новой обработкой противокоррозийной смеси, после чего вновь попытаться сорвать его с места.
Так или иначе, после нескольких манипуляций болт поддастся и сойдёт.
Когда бот будет откручен, обратите внимание на наличие шпонки на валу. Снимается она легко, главное не потерять её после

Проводить эту работу следует очень аккуратно.

Если уже ничего не мешает, можно приступать непосредственно к снятию вала. Для этого можно воспользоваться специальным съёмником, а при его отсутствии монтировками или отвёртками.
Далее, переходим к демонтажу. При работе со съемником, как правило, вопросов возникнуть не должно, а выполняя работы с ручным инструментом, необходимо делать следующее.
Взяв две отвёртки, либо «монтажки» вставляем их между шкивом и коленвалом с двух сторон. Поддевать коленчатый вал удобнее монтировкой.

Далее, последовательными движениями сдвигаем деталь со своего места фиксации, постепенно переходя к началу вала.
Перед тем как приступить к снятию, лучше всего обстучать сам шкив деревянным, или прорезиненным молотком. Так можно избежать перекосов при снятии и дополнительного воздействия при наличии коррозии и фактов прикипания.

Как проверить неисправность датчика прибором?

Несмотря на то, что неисправность датчика, как правило, определяется по вышеуказанным признакам, этого может быть недостаточно для верной диагностики, ведь одинаковые признаки у разного рода поломок. Провалы во время разгона могут наблюдаться и при деформации других деталей, таких как система зажигания или тормозная система, кроме того, подобное встречается при неисправности самого мотора.

Проверить датчик наверняка можно следующим методом:

Покупаем вольтметр (его несложно найти в любом автомобильном магазине) или же, мультиметр, что еще лучше. На мультиметре включаем вольтметровскую функцию, с измерением 200 мВ. Теперь подсоединяем щупы к датчику. А далее самое интересное: берем любую отвертку (обязательно с металлическим стержнем) и проводим отверткой вблизи датчика. Данные на вольтметре изменятся, следите за его данными: если прибор показывает 0.3 В, значит устройство исправно; если показания колеблются — заменяйте датчик без сомнения.

Источники

http://remontautomobilya.ru/datchik-faz-vaz-2114-2115-neispravnosti-i-zamena.html
http://avtozam.com/vaz/2114/zamena-datchika-kolenvala/
http://lada-na-remont.ru/remont/vaz-2109/82-zamena-datchika-polozheniya-kolenvala-vaz-2114
