Ремонт и замена клапана холостого хода на ВАЗ (Lada) 2123: фото и видео

Зачем нужен правильно установленный холостой ход?

Когда речь идёт об автомобиле, то понятие холостой ход можно отнести к работе мотора при выключенной передаче или когда выжата педаль сцепления. В таких случаях двигатель работает без нагрузки, то есть отсутствует передача крутящего момента от силовой установки к ведущим колёсам. Для разных двигателей холостой ход может находиться в пределах от 600 до 1000 оборотов в минуту.

Если их показатель меньше рекомендованного значения, будут происходить остановки двигателя при нажатии педали сцепления. Увеличение их числа, кроме значительного повышения расхода бензина, приводит к ускоренному износу деталей мотора

Поэтому так важно поддерживать их число в рекомендованном диапазоне

Регулировка холостого хода производится несколькими узлами и агрегатами, установленными на автомобиле. К ним можно отнести инжектор, топливный насос, различные датчики, которые могут быть механическими или электронными. Также сюда можно отнести дроссельную заслонку, регулятор давления топлива и некоторые другие приборы.

На число оборотов сильно влияет величина угла открытия дроссельной заслонки, которым регулируется количество поступающего воздуха в систему питания мотора. Также принимает участие в смесеобразовании клапан холостого хода, который нужен для обеспечения подачи воздуха минуя дроссельную заслонку. В некоторых случаях повышение их числа может быть вызвано неправильно отрегулированным приводом педали газа.

4.27.2 Двигатель работает неустойчиво или глохнет на холостом ходу

Zoom Регулятор холостого хода. Если у вас плавают обороты в движении, а на холостых стрелка тахометра обычно ниже обычного ее положения.

Самое интересное, когда я приехал с этой проблемой в первый раз к электрикам, мне предложили диагностику за почти рублей, а уже потом искать в чем беда. Звонил официалам, там тоже предложили только через диагностику.

Отложения из камеры сгорания попадают между электродами. Свеча перестает работать и цилиндр выключается из работы.

Выявите неисправную свечу и удалите отложения между электродами. Светло-коричневые отложения на свечах зажигания Шеви Нива, покрывающие коркой центральный и боковой электроды.

Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи, вызывая пропуски в искрообразовании и перебои при разгоне. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки направляющих клапанов, чтобы предотвратить попадание масла в камеру сгорания.

Закругленные электроды с небольшим количеством отложений на рабочих концах. Вызывает трудный пуск в холодную или влажную погоду и плохую топливную экономичность. Замените свечи новыми с теми же характеристиками. Изолятор может быть растрескавшимся или со сколами.

Чистка дроссельной заслонки Шевроле Нива , ВАЗ 2107 инжектор

Это может привести к повреждению поршня. В месте ах , где есть неплотные соединения дым выходит наружу. В данном случае подсос был в соединении гофрированного патрубка с дроссельным патрубком ДП.

На ДП снизу был облой. Из-за этого образовалась щель, именно через неё подсасывало воздух.

В таком случае поможет только внеплановая замена деталей, не пригодных в дальнейшей эксплуатации. Но можно вовсе не допустить до этой неисправности свой автомобиль. По советам регулярные профилактические работы по обслуживанию автомобилей полностью предотвращают проблему с плавающим холостым ходом Шевроле Нива.

Для этого достаточно примерно каждые 13 километров проводить следующие работы. Замена свечей, всех фильтров.

Холостой ход на Ниве Шевроле

Провести проверку работоспособности вентиляционной системы картера автомобиля. Все это повлияет на ресурс работы двигателя. Поэтому необходимо сразу разобраться, какая причина вызвала повышение оборотов. Поэтому необходимо внимательно ознакомиться с инструкцией по экслуатации данного авто.

Так же важно помнить, что на авто Шевроле Нива устанавливаются бензиновые двигатели инжекторного типа, поэтому повышенные обороты холостого хода на прогретом двигателе вызваны скорее всего электронными компонентами авто

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый.

Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Технические характеристики ВАЗ-2123

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Марка	Двигатель ВАЗ-2123
Тип	Работающий на бензине, имеет 4 цилиндра, система изменения объема впрыскиваемого топлива с электронным управлением
Мощность	До 80 л.с.
Максимальный объем двигателя	1690 см 3
Вместительность бензобака	До 58 л
Наивысшая развиваемая скорость	140 км/ч
Достигаемый крутящий момент	127,5 Н·м
Средний расход бензина на 100 км. пробега:
при езде за городом	До 8,8 л
в городских условиях	До 14,1 л
при переменной езде в разных условиях	До 10,8 л
Максимальный уровень сжатия	9,3 атм.
Диаметр одного цилиндра	82 мм
Количество используемых в устройстве клапанов	8
Минимальные обороты коленчатого вала	750 об/мин
Вес всей конструкции	127 кг

Данный мотор может быть установлен на Шевроле Нива, Нива 21213 и 21214 моделях.

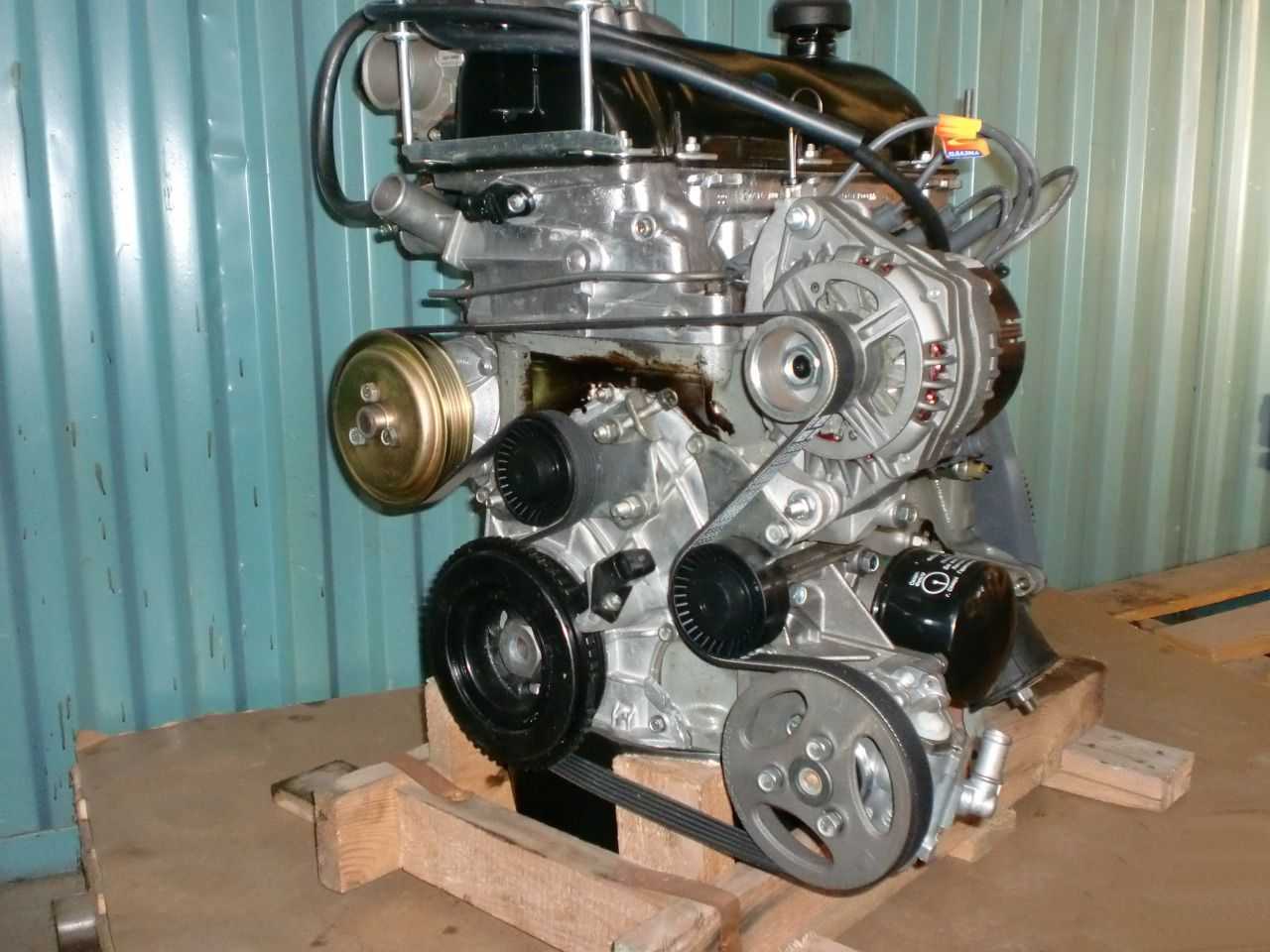

Конструкция

Нельзя не признать, что конструктивно двигатель Нива Шевроле уже устарел, что неудивительно, поскольку выпускается он с 1994 года, а его разработка проходила еще в 80-е годы.

Его объем составляет 1.7 литра. 4-цилиндровый блок выполнен из чугуна, а сверху стоит головка на 8 клапанов с 1 верхним распределительным валом. Привод ГРМ цепной. В нем реализована закрытая система жидкостного охлаждения с принудительной циркуляцией. Впрыск распределенный.

Стоит отметить наличие цепи в приводе ГРМ с гидронатяжителем, благодаря чему саму цепь не нужно подтягивать. Кроме того, имеются гидрокомпенсаторы, что избавляет владельца от необходимости регулировки клапанов.

С другой стороны реализация всего этого в плане качества не на высоте, а потому некоторые хозяева авто оснащают машину регулировочными болтами и механическим натяжителем.

Где находится у «Шевроле Нива»

Как следует из описания принципа работы, регулятор располагается на корпусе дроссельного узла системы питания, внизу слева по ходу движения. Расположен он довольно неудобно, что может создавать проблемы при его замене без определенного навыка.

РХХ помещен в гнездо корпуса и закреплен двумя винтами. Между регулятором и корпусом расположено уплотняющее резиновое кольцо, препятствующее подсосу воздуха в обход клапана.

Найти регулятор визуально поможет хорошо видимый сектор, надетый на ось дроссельной заслонки. К нему подходит тросик от педали акселератора, что прекрасно видно при взгляде на двигатель сверху. С противоположной от тросика стороны дроссельного узла расположены два датчика. Верхний из них находится на одной оси с сектором тросика — это датчик положения дроссельной заслонки (ДПДЗ). А искомый РХХ стоит сразу под ним, с той же стороны.

Ещё несколько слов о завышенных оборотах

Если обслуживание вышеперечисленных узлов не привело к восстановлению холостого хода, следует обратить внимание на ещё один узел, которым является электронный блок управления, его водители между собой называют «мозгами». Проблемы в его работе во многих случаях приводят к таким сбоям

Если это так, то ЭБУ просто меняют новым блоком.

Чтобы такое не случилось с вашим автомобилем, соблюдайте сроки и качественно проводите техническое обслуживание машины и её систем. Применяйте качественные эксплуатационные жидкости, тогда у вас не возникнет вопрос о том, почему не сбрасываются обороты двигателя на Chevrolet Niva. Надеемся, что при возникновении такой неисправности, статья поможет в их разрешении.

Порядок работы по снятию устройства.

Для работ по снятию данного устройства необходимо запастись небольшим набором инструментов, состоящим из торцевого ключа на 13, отвертки и пассатижей.

1. Необходимо установить автомобиль на плоскую поверхность и зафиксировать его при помощи стояночного тормоза. Если есть сомнения устойчивости автомобиля нужно подставить противооткатные упоры.
2. После этого нужно отключить клеммы аккумулятора.

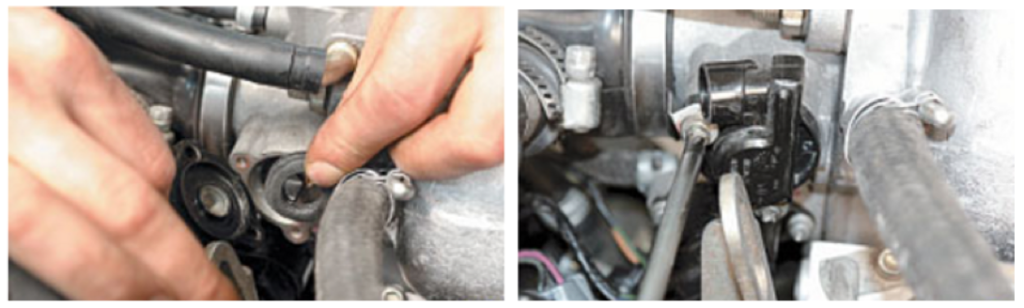

3. Откручиваем гайки крепления и шпильки, которыми крепиться ресивер к дроссельной заслонки. При этом нет необходимости отсоединять патрубки системы охлаждения и вентиляции картера.

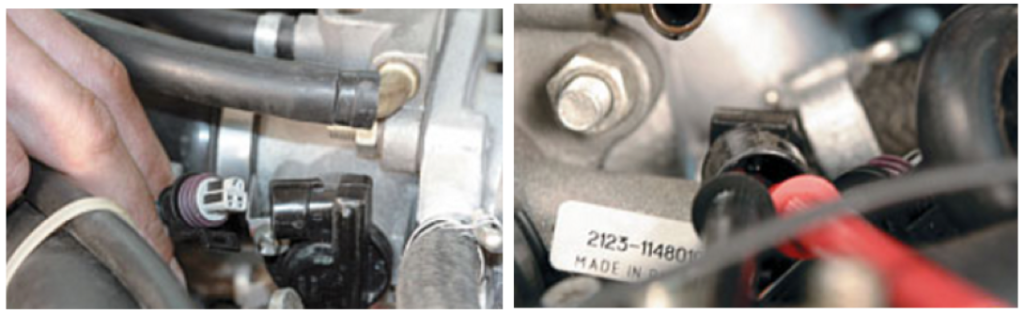

4. Отключаем клеммы от проводов

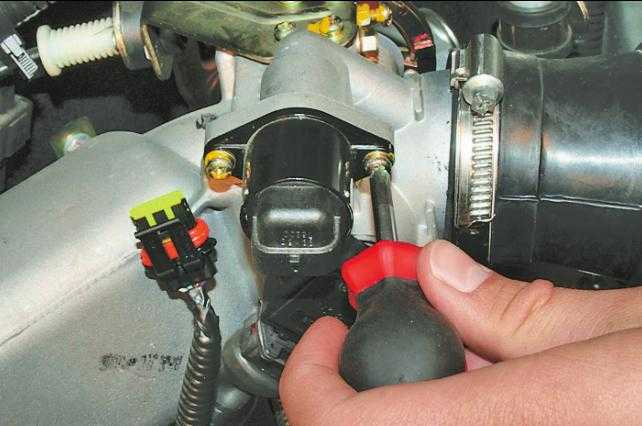

5. При помощи крестовой отвертки выкручиваются венты на дроссельной заслонке
6. Когда крепления устройства выкручено, то можно достать его с посадочного места. Обычно, вместе с ним можно достать и уплотнительное кольцо. Но, в некоторых случаях оно может застрять в колодце заслонки.
7. В этом случае необходимо аккуратно демонтировать его.

Но иногда устройство может быть исправно, а проблемы в работе связаны с его засорением. В этом случае можно попробовать очистить его при помощи очистителя карбюратора. Обычно такой способ помогает оживить устройство, на котором нет видимых механических повреждений. Но данная мера не гарантирует 100% результата, а является лишь временной, которая позволяет добраться до ближайшей СТО или магазина с запчастями.

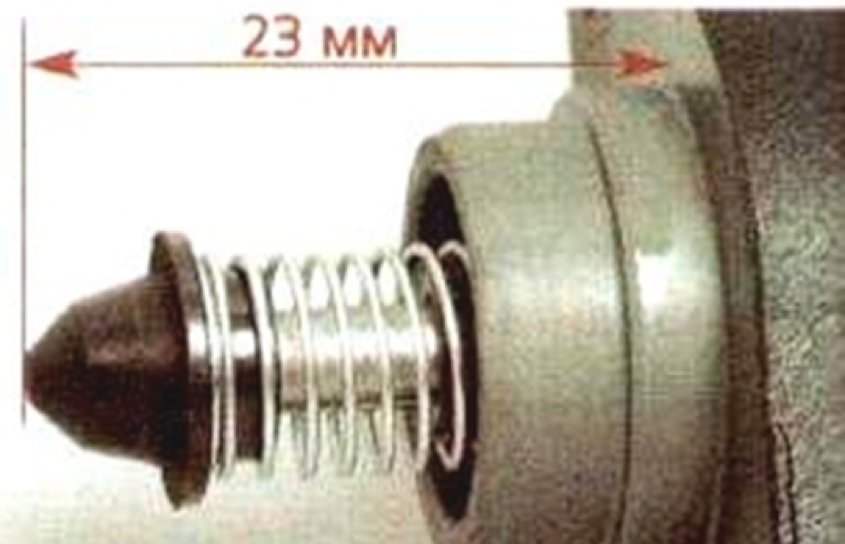

Холостой ход Шевроле Нива может быть неправильно отрегулирован, если у датчика повышенный ход между клапаном и опорной поверхностью. При измерении штангенциркулем данное расстояние не должно превышать 23 миллиметра.

Соблюдение данных параметров нужно для того, чтобы обеспечить правильный монтаж и не повредить корпус дросселя.

Перед установкой необходимо очистить посадочное место. Кроме этого можно смазать моторным маслом уплотнительное кольцо, чтобы было легче установить его на место.

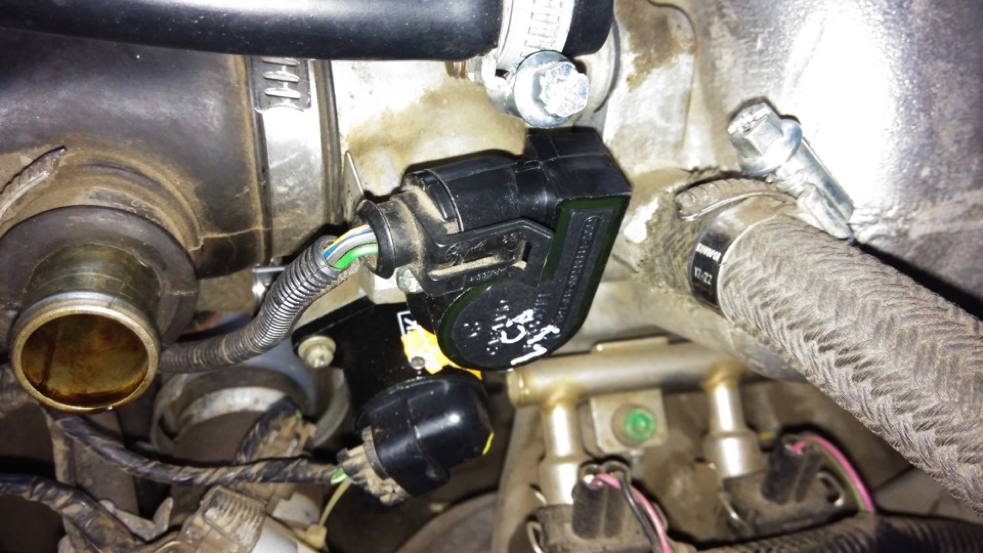

Датчик дроссельной заслонки.

Так же на плавность работы двигателя на холостом ходу может повлиять датчик дроссельной заслонки Нива Шевроле. Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику.

1. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик

2. Чтобы проверить его работоспособностью нужно при помощи мультиметра измерить напряжение между первым и третьим разъёмом в колодке. При этом нужно перемещать положение заслонки из закрытого в открытое.

3. Сам элемент крепиться при помощи 2 винтов, которые нужно выкрутить для замены

4. После снятия элемента проверяем, не осталось ли в посадочном месте уплотнительного кольца. Нужно проверить его внешний вид и если с ним все в порядке установить его на место.

5. Теперь можно устанавливать новую деталь и производить сборку в обратном порядке.

Повреждение впускного коллектора.

Может выйти из строя и сам коллектор, если автомобиль имеет достаточно большой ресурс. Но чаще выходит из строя прокладка. При этом происходит подсос лишнего воздуха. Для устранения проблемы необходимо демонтировать эту деталь, а так же узлы, на которых расположены элементы впрыска. Перед установкой прокладки необходимо тщательно отшлифовать поверхность коллектора и очистить его от следов старой прокладки

Но важно помнить, что возникновение данной проблемы сопровождается не только повышенными оборотами на холостом ходу. Повреждение прокладки приводит к тому, что усложняется запуск двигателя, плавают обороты во время движения

Как видно из практики, существует очень большое количество проблем, которые могут вызвать повышенные обороты холостого хода на прогретом двигателе. Поэтому если есть сомнения, что самостоятельный ремонт не принесет желаемого результата лучше доверить автомобиль специалистам, которые при помощи профессионального оборудования смогут быстрее выявить дефект и устранить его.

Признаки неисправности датчика

Датчик холостого хода «Шевроле Нива» имеет общие признаки неисправности со всеми прочими автомобилями, оснащенными электронным впрыском топлива. Эти системы были разработаны давно компанией Bosch и принципиально не изменились.

Чаще всего неполадки проявляются в виде нестабильных оборотов холостого хода, вплоть до того, что двигатель глохнет после отпускания педали. РХХ при этом должен оперативно открывать воздушный канал, поддерживая обороты, но по разным причинам он не в состоянии этого сделать. Нехватка воздуха переобогащает смесь, и поджечь ее уже не удается.

При неисправных обмотках датчика система управления зафиксирует это, одновременно высветив сигнальную лампочку проверки двигателя. Можно считать коды неисправности, которые и укажут на неработающую деталь. Не всегда это совпадает с реальной неисправностью, но общее направление для поиска будет задано.

Заедание штока при перемещениях обычно происходят нерегулярно, что весьма затрудняет диагностику. В таких случаях поможет пробная замена РХХ на заведомо исправный, что является оптимальным выходом. Долгое исследование потенциально неисправного регулятора займет слишком много времени. Находить неисправность всегда стоит по кратчайшему пути.

Повышенные обороты холостого хода на непрогретом двигателе не являются признаком неисправности, по достижении охлаждающей жидкостью определенной температуры обороты будут падать и вернутся к номинальному значению.

Еще одним признаком наступившей неисправности может быть плохая реакция мотора на подключение дополнительных электрических нагрузок на холостом ходу. Это могут быть фары, вентилятор охлаждения или нити обогрева заднего стекла.

Возникающие при этом отрицательные крутящие моменты со стороны генератора ведут к падению оборотов, что обязан быстро парировать регулятор. Если этого не происходит или наступают колебания скорости вращения, значит, он уже плохо справляется со своей работой и скоро откажет полностью.

Как происходит замена

Конструкция двигателя Chevrolet Niva допускает замену РХХ без снятия дроссельного патрубка. Это достаточно неудобно, но возможно.

Трудности возникают при отворачивании и установке на место заднего винта крепления регулятора. Приходится работать отверткой под некоторым углом. Поэтому не стоит после откручивания удалять винт, лучше снять его вместе с регулятором. Точно так же надо поступить и при установке новой детали: сначала расположить винт в ее отверстии и только потом ставить РХХ в корпус заслонки.

Наличие возможности простой замены РХХ без демонтажа ненужных деталей не означает, что всегда надо именно так и поступать. Как правило, необходимость замены возникает после значительного пробега машины, когда система питания уже засорена всевозможными посторонними включениями, и лучше совместить работу с промывкой дросселя.

Для этого дроссельный узел демонтируют в сборе, после чего уже значительно легче заменить неисправный РХХ, а все детали тщательно промывают, например, очистителем карбюратора в аэрозольном баллончике. Чистый дроссель обеспечит качественную и равномерную работу двигателя на ХХ.

При замене регулятора надо снять клемму с аккумуляторной батареи. Это не только вопрос безопасности при любых работах с двигателем, но и обеспечение нормальной калибровки начального положения штока РХХ. Обычно датчики продаются во взведенном состоянии, когда шток максимально утоплен. Это можно проверить, замерив расстояние от его колпачка до привалочного фланца. Оно не должно быть больше 23 мм, иначе клапан будет вдавлен в гнездо после затяжки винтов крепления и поврежден.

Подключив разъем к датчику и установив клемму на место, можно включить зажигание. Процессор управления двигателем тут же отработает начальную позицию штока и обеспечит нормальный запуск мотора.

Плавная и устойчивая работа двигателя на холостых оборотах, которой управляет шаговый регулятор, очень важна как для ресурса двигателя, так и для безопасности движения. Внезапно заглохший мотор может повлечь большие неприятности. Поэтому никогда не стоит затягивать с ремонтом, то есть заменой этого простого и недорогого устройства.

Даже если получится избежать нежелательных ситуаций на дороге, последующая поломка и внеплановый ремонт двигателя обойдутся гораздо дороже 500 рублей, которые в первом приближении может стоить хороший РХХ. Цена, разумеется, неточная, поскольку выпуск этого приборчика, оригинальный номер которого начинается с цифр 21203-1148300, освоен многими предприятиями.

Заключение

Разобравшись с ролью РХХ в двигателе автомобиля, можно сделать вывод, что этот механизм достаточно несложен для понимания и вполне допускает возможность самостоятельного устранения связанных с ним неисправностей. Чаще всего все решает простая замена регулятора, которую легко выполнить своими силами, не обращаясь к специалистам.

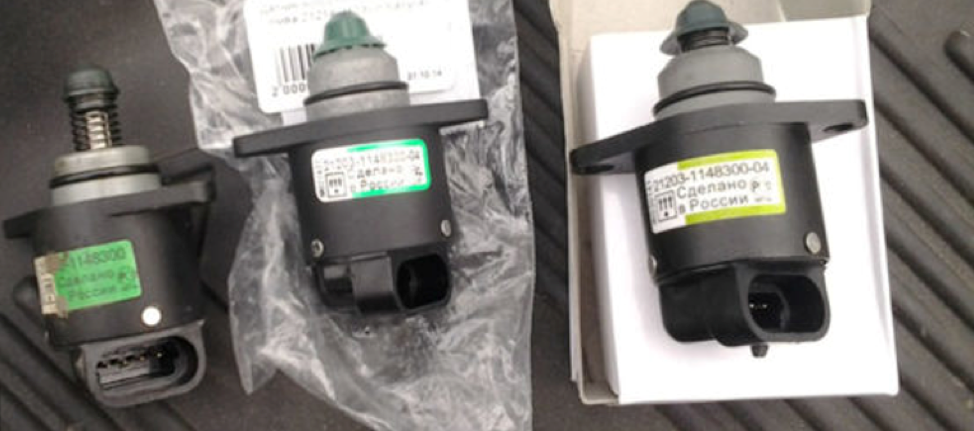

Автомобиль «Шевроле Нива» широко распространен, и в нем нет труднодоступных деталей. Клапан холостого хода, примененный на этой машине, имеет множество аналогов, к тому же допускает вмешательство в конструкцию для чистки и усовершенствования. Творческий подход к его проблемам позволит существенно сэкономить на эксплуатации машины.
