Замена датчика холостого хода lada 21079 (ваз 21079)

Замена электромагнитного клапана ВАЗ 2107

Для замены клапана понадобится лишь гаечный ключ на 13 и новый клапан. Замена электромагнитного клапана ваз 2107 производится так:

• выключить зажигание;
• отстыковать клемму провода питания от клапана;
• при помощи ключа открутить клапан;
• пальцами закрутить новый клапан в карбюратор;
• затянуть клапан ключом;
• надеть клемму провода питания к выводу на клапане;
• завести двигатель и проверить работу клапана.

На этом замена электромагнитного клапана ВАЗ 2107 завершена. Если двигатель продолжает работать неустойчиво, необходимо проверит жиклеры карбюратора и систему зажигания.

Настройка холостого хода ВАЗ 2107

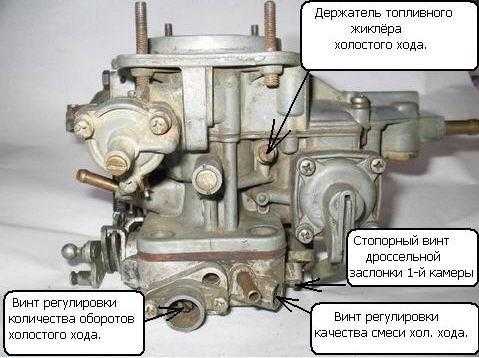

Внимательно осмотрите карбюратор, на нем имеется несколько винтов – качества топливовоздушной смеси и количества. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, есть не у каждого водителя. Впрочем, не каждый и заботится об уровне СО в выхлопе. Для удобства желательно иметь цифровой или стрелочный тахометр. Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.

Итак, запускаете мотор и вращаете винт качества. Прислушайтесь к работе двигателя, нужно остановиться в тот момент, когда число оборотов коленвала окажется максимальным. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг – винтом качества устанавливаете частоту 800-900

Обратите внимание на то, что при необходимости регулировку холостого хода нужно повторить.

Вместо свечи вкрутите индикатор качества смеси и добейтесь оптимального цвета – фиолетово-синего или синего. Регулировка качества смеси при помощи этого прибора упрощается. Правда, потребуется еще несколько раз покрутить винт качества и количества.

Проверка электрической цепи регулятора холостого хода

Прежде чем перейти к диагностике самого регулятора, необходимо проверить его цепь, ведь причиной того, что он перестал работать, может быть обычный обрыв проводов или неисправность электронного блока управления. Для диагностики цепи потребуется только мультиметр с возможностью измерения напряжения. Порядок действий следующий:

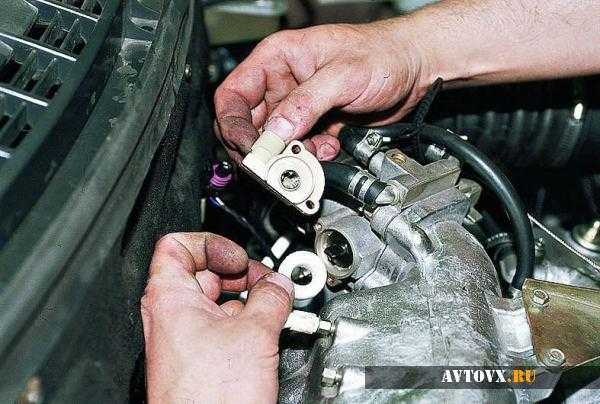

1. Поднимаем капот, находим на дроссельном узле жгут проводов датчика.

2. Отсоединяем колодку жгута проводов.

3. Включаем зажигание.
4. Включаем мультиметр в режим вольтметра с диапазоном измерения 0–20 В.

5. Минусовой щуп прибора подключаем к массе автомобиля, а плюсовой по очереди к выводам «A» и «D» на колодке жгута проводов.

Напряжение между массой и каждым из выводов должно соответствовать напряжению бортовой сети, т. е. примерно 12 В. Если оно меньше этого показателя, или его вообще нет — нужно провести диагностику проводки и электронного блока управления.

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное  отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя,  тем самым регулируя холостой ход.

Поступающий воздух анализируется  датчиком массового расхода  воздуха (ДМРВ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина  в  двигатель через топливные форсунки. По датчику  положения коленчатого вала (ДПКВ),  контроллер  следит за количеством оборотов двигателя и  управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх)  и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Регулировка холостого хода карбюратора своими руками

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

1. Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).
2. Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

1. Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.
2. В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.
3. Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.
4. Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.
5. В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.
6. При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Если плавает холостой ход или двигатель ВАЗ 2106 работает судорожно, т.е рывками и неравномерно, то настройку узла требуется восстановить. По окончанию настройки силовая установка должна выдавать устойчивые обороты.

Вам нужно знать, как выставить холостые обороты ВАЗ 2106, чтобы провести регулировку карбюратора. Своими руками эту процедуру выполнить можно довольно быстро, если, конечно, имеете представление о том, из чего состоит карбюратор и функции основных его узлов. Но обо всем по порядку, а начнем с самого печального – случай, если вдруг нет оборотов на холостом ходу и двигатель начинает глохнуть.

Вам повезет, если это произошло вблизи от дома. Но если в дороге – хорошего мало. От себя добавлю, что несколько раз приходилось снимать и разбирать карбюратор, стоя на узкой трассе, шарахаясь от проезжающих грузовиков и подсвечивая фонариком. Хорошая привычка – брать в дорогу термос и фонарь.

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

Возможные неполадки с ЭПХХ

Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:

Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки

При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют;

Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера

Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;

«Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;

Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;

Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.
