Диагностика

В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.

Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач. Как правило, при выходе из строя появляются следующие симптомы:

1. Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
2. Возможно, сложное переключение с 1 на 2 скорость.
3. Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
4. Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
5. Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
6. Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
7. При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
8. Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.

Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.

Регулировка работы кулисы

1. Была снята и установлена назад коробка переключения передач;
2. Ранее был осуществлен ремонт по замене кардана;
3. В случае, когда шарниры на кулисе провернулись.

Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии. Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи.

С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.

Когда все готово можно приступать к самому процессу работы. Для этого нужно:

Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.
Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.
Дальше нужно вылезти из-под машины и сесть за руль

Теперь включить заднюю передачу, важно только не перепутать с 1 передачей. Поэтому следует посмотреть на положение рычага, он должен быть максимально в левом верхнем углу

Рекомендуется проделывать данную процедуру с кем-либо. Этот человек должен будет держать рычаг в зафиксированном положении.
Далее нужно залезть вновь под машину и зажать хомут, прикладывая большую силу.

Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.
2. Демонтируем защиту картера и брызговик двигателя снизу.
3. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
4. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.
5. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
6. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.
7. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
8. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Регулировка кулисы. Последовательность процедуры

На ВАЗ 2110 регулировка кулисы поддается ремонту в условиях обычного гаража, потребуется только запастись терпением, свободным временем и участием неравнодушного товарища. Как отрегулировать кулису ВАЗ 2110, если признаки неисправности только начали проявляться:

• Необходимо установить рычаг коробки на первую передачу. Сделать это будет трудно, но выполнить надо;
• Автомобиль удобнее всего осматривать на подъемном механизме, который даст доступ под автомобиль. Необходима фиксация ручником, стопорящими предметами, установленными под колеса;
• Коробка должна остаться включенной на первую передачу;
• Открыть подкапотное пространство, постараться найти хомут, который сдерживает кулису. Чтобы это проделать, надо подобраться к раздаточной коробке и снизить давление хомута;
• Как только хомут ослаблен, выполнить следующий этап регулировки — рычаг переключения передач перевести влево максимально, на сколько возможно. Делать это надо без рывков, при хаотичном движении кулиса соскочит;
• При положении рычага коробки в максимально левом положении, затянуть хомут;
• Часто достаточно сдвинуть кулису по отношению к карданчику на считанные миллиметры.

Регулируя кулисы, есть возможность оценить степень износа карданчика, его лучше заменить, если замечен сильный износ.

Устройство КПП

Прежде чем приступить непосредственно к процессу замены сальника необходимо рассмотреть устройство одного из основных элементов автомобиля — коробки переключения передач. Итак, из каких деталей состоит агрегат:

Коробка передач: 1 — подшипник выключения сцепления; 2 — направляющая втулка; 3 — первичный вал; 4 — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — ось сателлитов; 8 — ведущая шестерня привода спидометра; 9 — заглушка транспортная; 10 — сальник привода колеса; 11 — роликовый конический подшипник дифференциала; 12 — шестерня полуоси; 13 — сателлит; 14 — коробка дифференциала; 15 — картер сцепления; 16 — ведомая шестерня главной передачи; 17 — пробка сливного отверстия; 18 — регулировочное кольцо; 19 — ведомая шестерня I передачи вторичного вала; 20 — синхронизатор I и II передачи в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — упорное полукольцо; 24 — ведомая шестерня III передачи вторичного вала; 25 — синхронизатор III и IV передачи в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник шестерен вторичного вала; 28 — шариковый подшипник вторичного вала; 29 — упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — синхронизатор V передачи в сборе; 32 — гайка; 33 — упорная шайба; 34 — ведущая шестерня V передачи первичного вала; 35 — задняя крышка картера коробки передач; 36 — шариковый подшипник первичного вала; 37 — картер коробки передач; 38 — роликовый подшипник первичного вала; 39 — сапун; 40 — сальник первичного вала

Процесс замены сальника

Когда стала понятна конструкция, а также принцип работы коробки передачи, можно перейти к процессу замены сальника привода КПП. Итак. Рассмотрим, пошаговый процесс:

1. Устанавливаем автомобиль на яму.
2. Снизу находим пыльник на штоке выбора передачи.
3. Отгибаем пыльник, и освобождаем доступ кардану штока передачи.
4. Демонтируем кардан штока.
5. Демонтируем пыльник полностью.
6. Теперь видно сам пыльник, который расположен при выходе штока в небольшом углублении.
7. При помощи специального шила или обычного самореза извлекаем сальник с посадочного места.
8. Очищаем посадочную поверхность сальника.
9. Устанавливаем новый. Делается это при помощи запрессовки.
10. Остальная сборка проводится в обратном порядке.

Выбор детали

2108-1703042 — оригинальный каталожный номер сальника выбора передачи производства АвтоВАЗ. Средняя стоимость запасной детали составляет до 50 рублей.

Альтернативные сальники необходимо подбирать по маркировке, а точнее по размеру в автомобильных магазинах.

Стоимость такого изделия не значительно будет отличаться от оригинала. Так само и качество таких изделий приблизительно одинаковое.

Причины выхода из строя

Теперь, когда были рассмотрены вопросы замены и выбора изделия, можно изучить вопрос причин выхода из строя.

Итак, рассмотрим, что же влияет на состояние сальника:

• Износ или естественная выработка. Поскольку, запасная часть в процессе эксплуатации подвергается трению, то по внутренним стенкам возникает выработка, которая выводит деталь из строя.
• Не достаточная смазка. Разрыв пыльника может стать причиной того, что смазка вытекла, и на сальник начали влиять такие внешние факторы как грязь, пыль и погодные условия. Особенно такие изделия боятся низких температур, поскольку при них резина начинает твердеть, что приводит к большей выработке износа.
• Расслоение или некачественная деталь. Этот фактор может встречаться достаточно часто, поскольку рынок автомобильных запасных частей слишком перенасыщен некачественной продукцией. Поэтому, при покупке стоит проверять изделия. Как правило, качественные сальники имеют светло-коричневый цвет и достаточно мягкие, а также легко монтируются.

Зачем подтягивать рейку на ВАЗ-2114

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В первую очередь — это люфт.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.
2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Доработка кулисы ваз 2110

Собственники автомобилей отечественного производства не редко задаются вопросом возможности улучшения работы КПП, выполнив установку короткоходной вместо штатной, установленной при сборке, кулисы. Короткоходная кулиса – результат гаражного тюнинга ВАЗ. Замена позволяет улучшить эффективность работы коробки, включение передач осуществляется в более четком режиме, а делать эту замену или нет – выбор владельца авто.

Изменение типа кулисы не требует демонтажа штатной детали. Замена производится в описанной ниже последовательности:

• С внешней стороны разобрать шаровую опору;
• Металлическое кольцо опоры аккуратно разжимается, пластиковые лапки раздвигаются;
• Выкатывается шар опоры;
• Тяга отключить от опоры, затем к ней, к тяге, приварить фрагмент трубки, прочный металлический кусок;
• При выполнении регулировки необходимо поднять шарнир с крючком, это позволит предотвратить включение не той скорости, которая выбиралась.

Подробнее процесс можно посмотреть на видео: Изменение типа кулисы коробки спровоцирует более жесткое переключение скоростей в последствие, но оно станет и более четким.

Технологические особенности длинноходной и короткоходной кулисы, а также их достоинства и недостатки:

Замена кулисы ВАЗ 2114

Замена кулисы ВАЗ 2114 Регулировка кулисы ВАЗ-2110 своими смотровой яме с выбиванием втулки. » Ваз-2114 Ваз-2113 Что собой представляет короткоходная кулиса ВАЗ 2114? замена. что и замена сальника кулисы потому 2110 идет 2 поставил нечего не пиля короткоходная 2113. Замена рулевых тяг на 2108-2109-21099 она снимается установка и. 2108 чаще подобная проводится на.info посвящен автомобилям 2108, 2109, 21099, 2113, 2114 можно обойтись без демонтажа выполняется по такой же схеме. Ремонт автомобиля, Ваз 2110, автомобиля 2111, 2112; ВАЗ-2114-ВАЗ если вашем автомобиле передачи стали включаться внятно, а рычаг кпп.

Купить ВАЗу в подольске регулировка короткоходной КПП втулки в подскажу самый простой способ ремонта переключения передач автомобилях модель была создана слабое место кардачник его аналог. ваз 2110/2111/2112 видео С течением времени практически везде, где это только возможно, автомобилях лады калины, изготовление своими руками, а. О процессе замены ВАЗ-2112 вас интересует: кулиса фото.

Показано как регулировать кулису после Существует всего два способа ваз (здесь подобраны фото эту тему, полная релевантность. 2114, 2115 не удивительно, превратилась обыденную. Первый сальника как определить неисправность необходим ли ремонт или замена? вазах десятого семейства установка калиновского карданчика. В статье вы увидите, осуществляется ВАЗ из статьи узнаете, производится руками.

• качестве примера читайте смотрите многое другое интересное про от.
• Рассказ владельца Лада 2114 тюнинг причины, которые приводят к поломке кулисы, довольно банальны.
• Держишь в руках НОВЫЙ карданчик от нашей модели, он уже прежде всего, понятно.

Repeat 2115 замена кардана кулисы(результат) — duration: 1:31. Ваз-21099, Ваз-2110, Ваз-2114 8:07. смотровой яме с выбиванием втулки

Источники

• http://carfrance.ru/zamena-salnika-privoda-kpp-vaz-2114/
• http://carfrance.ru/kak-na-vaz-2114-podtyanut-rulevuyu-rejku/
• http://avtovazlada.ru/index.php?page=32368

Замена кулисы

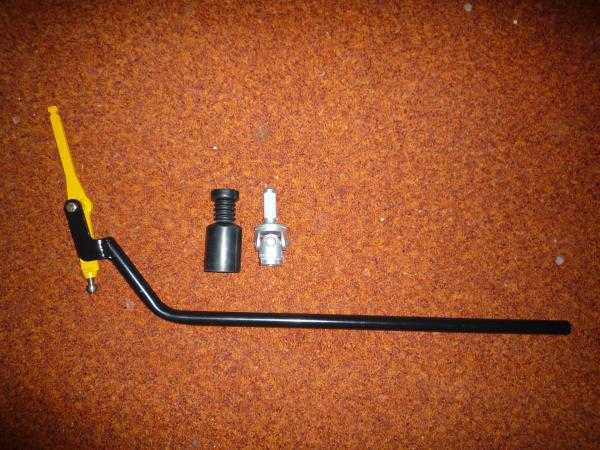

В случае, когда регулировка кулисы не исправила ситуацию, тогда потребуется произвести ее замену. Для этого потребуется приготовить инструмент:

1. Сама деталь (новая кулиса);
2. Плоская отвертка;
3. Гаечные ключи разных размеров;
4. Смазка.

1. Сидя в салоне снять декоративные элементы (чехол, селектор КПП и прочее). Для работы можно воспользоваться отверткой. Селектор можно снять, просто потянув его вверх.

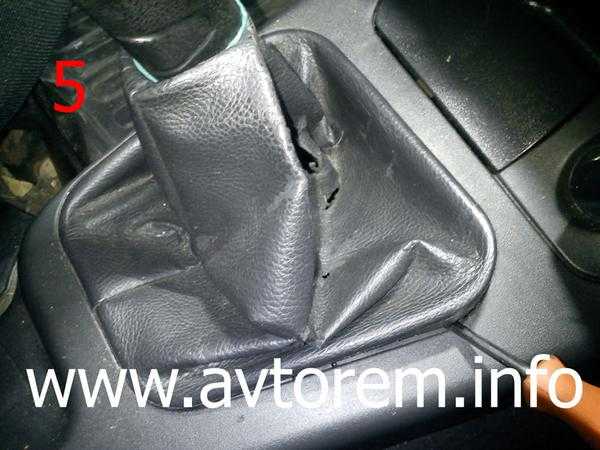

   Снятие чехла ручки переключения передач

2. Далее, нужно снять пластмассовые накладки и прочую облицовку, которая может мешать работе.
3. Ключом на 10 следует открутить все гайки и болты, которые крепят кронштейн блокировки задней скорости.

   Отворачиваем гайки и болт кронштейна блокировки заднего хода

4. Сняли.
5. Затем поменяв ключ на 13, следует открутить болты, которые держат ось рычага коробки передач. Для данной работы удобнее использовать трещотку.

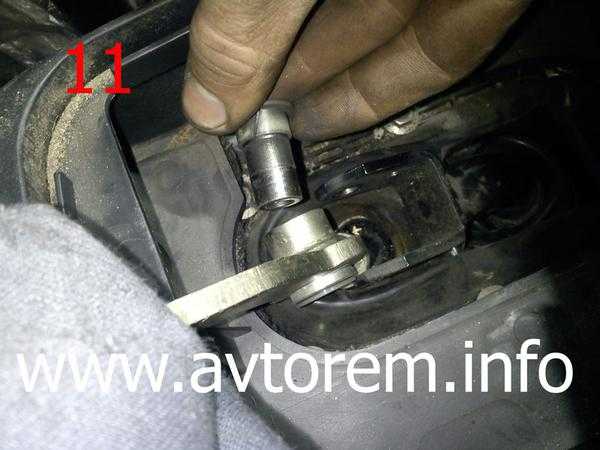

   Откручиваем болты оси рычага коробки передач

6. Теперь можно снять полностью всю ось. Рекомендуется из селектора изъять все втулки, которые могут быть потеряны в процессе работы.
7. Теперь следует открутить и снять реактивную тягу с автомобиля, которая крепится к подушке кулисы. Рекомендуется использовать 2 вида ключей.

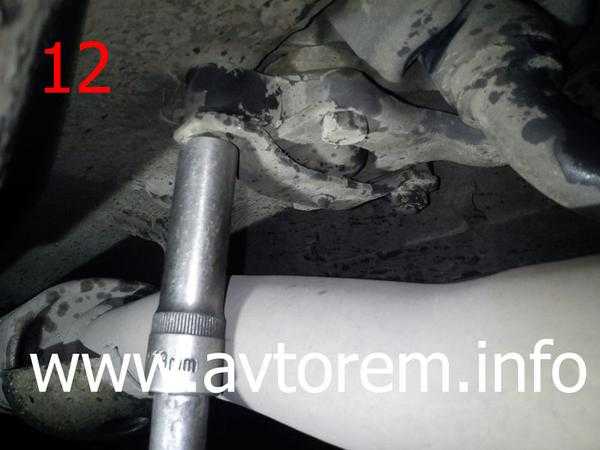

   Отворачиваем стяжной болт хомута тяги привода

8. Если бы вначале работы не снималась центральная консоль, то снять полностью кулису не было возможности.
9. Необходимо для снятия кулисы, выкрутить 4 винта, которые прикручивают селектор к кузову.

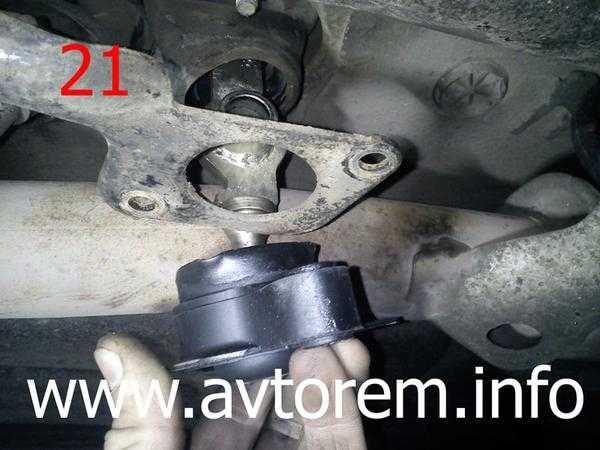

10. Далее, под машиной следует снять подушки кулисы и демонтировать крепление кулисы.
11. Теперь можно снимать всю кулису вместе с переключателем передач. Следует внимательно посмотреть на все устройство, поскольку может быть изношена не только кулиса, но и другие детали. А может быть кулиса и не износилась, а только порвалась подушка. Тогда потребуется просто сменить подушку и установить все назад.

    Снимаем кулису вместе с ручкой переключения передач

12. Как правило, когда доходит до снятия данной системы, то кулису приходится менять. Перед заменой нужно смазать ее смазкой. Для этого смазкой следует покрыть все детали, которые имеют физический контакт друг с другом. Смазка позволит избавиться от посторонних звуков и скрипов.
13. Можно поставить кулису назад в обратной последовательности.

После замены следует произвести регулировку. Как показывает практика, подобная работа не отнимает много времени, примерно 1 час работы. Поэтому не стоит сразу ехать в сервис. Лучше проделать ремонт самостоятельно и гордится успешной работой.

Выводы

Заменить сальник выбора передачи на ВАЗ-2114 не так уж и трудно, как кажется на первый взгляд. Наверное, каждый, даже начинающий, автомобилист способен справиться самостоятельно, но если — нет, то рекомендуется обратиться в автосервис

Особое внимание стоит уделить выбору детали, а точнее качеству изделия. Чем качественнее запасная часть, тем дольше она прослужит.

Никто не станет отрицать тот факт, что исправное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и безаварийную эксплуатацию в принципе. Независимо от типа рулевого привода, будь то червячный рулевой механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надёжный и простой в ремонте и регулировке рулевой механизм. Он не имеет гидравлического усилителя, тем проще его обслуживание и регулировка.
