Замена гидроусилителя руля ваз 21074

Как заменить масло в гидроусилителе руля?

Если масло стало темным или поменяло цвет, а также появился неприятный запах(пахнет гарью), то жидкость в гидроусилителе следует заменить. Порядок замены отработанного масла следующий:

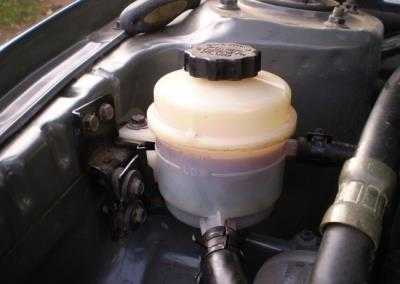

1.Откачать резиновой грушей или шприцом старую жидкость из бачка гидроусилителя.

2.Отсоединить нагнетательный и обратный шланги.

3.Снять бачок, вымыть и высушить.

4.Поставить бачок на место вместе со шлангами.

5.Подсоединить нагнетательный шланг к насосу гидроусилителя.

6.Обратный шланг опустить в емкость для слива отработанного масла ГУР. Для этого его потребуется удлинить.

7.Вывесить передок автомобиля.

8.Залить свежее масло в бачок до максимальной отметки.

9.Завести двигатель.

10.Повернуть руль до упора вправо, затем влево. При этом старая жидкость будет сливаться в емкость, а свежее масло, которое необходимо постоянно добавлять в бачок, будет постепенно заполнять систему.

11.Как только масло, вытекающее из обратного шланга в емкость для слива, станет такого же цвета, как и заливаемое в бачок, то замену масла можно считать законченной.

12.Подсоединить обратный шланг к бачку и затянуть хомут. Долить масло до отметки «MAXIMUM» и закрутить крышку бачка.

13.Удалить попавший в систему воздух. Для этого проделайте следующее:

• При вывешенных колесах и неработающем двигателе вращайте рулем вправо-влево до отказа в течение нескольких минут.
• Заведите двигатель и дайте ему поработать на холостых оборотах не менее 5 минут при снятой с бачка гидроусилителя крышке.

15.Опустить передок автомобиля и еще раз проверить работу ГУР, поворачивая колеса на месте.

Как часто необходимо менять масло в гидроусилители руля?

Если сроки замены не указаны заводом-изготовителем, то масло меняется раз в два года при щадящем режиме эксплуатации автомобиля и раз в год в случае ежедневных длительных поездок. Работники СТО рекомендуют менять масло в гидроусилители чаще – через каждые 30 тысяч пробега, что продлевает срок службы насоса, ремонт и замена которого обойдутся дороже.

Как отрегулировать рулевой редуктор

Регулировка рулевого редуктора может потребоваться, если рулевое колесо стало очень тяжело поворачиваться либо при повороте рулевого колеса отчётливо чувствуется небольшое заедание. Регулирование осуществляется с помощью рожкового ключа на 19 и плоской отвёртки. Кроме того, для точной регулировки обязательно потребуется помощь напарника.

1. Автомобиль устанавливается на ровном асфальте. Рулевые колёса устанавливаются прямо.

2. Капот открывается, рулевой редуктор очищается от грязи куском ветоши. На картерной крышке редуктора располагается регулировочный винт с контргайкой. Винт этот закрыт пластиковым колпачком, который нужно будет поддеть отвёрткой и снять.

3. Контргайка на винте ослабляется рожковым ключом.

4. После этого регулировочный винт вращается вначале по часовой стрелке, затем против часовой. В это время напарник, сидящий в кабине, несколько раз поворачивает передние колёса вправо, затем несколько раз влево. Необходимо добиться ситуации, когда заедание рулевого колеса полностью исчезнет, само колесо будет поворачиваться без лишних усилий, а его свободный ход будет минимален. Как только напарник убедится в том, что все вышеперечисленные условия выполнены, регулировка прекращается, а контргайка на винте затягивается.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

• Механизм, который передает усилие водителя на исполнительные составляющие;
• Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

• Составного вала с карданной передачей;
• Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
• Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

• Сошка;
• Маятниковый рычаг;
• Поворотные рычаги;
• Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

1. Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
2. По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
3. Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
4. Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
5. От этого, в свою очередь, поворачивается вторичный вал;
6. Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
7. Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Лучшая жидкость для ГУР ВАЗ 2110-12

Один из самых нагруженных конструкционных узлов в транспортном средстве ВАЗ 2107 это задний мост, а вернее, его редуктор. Однако он способен служить довольно долго, если обеспечить правильную его сборку и установку. Не менее важным является также своевременное техобслуживание и грамотная эксплуатация транспортного средства.

В соответствии с инструкцией, масляный состав в заднем мосту модели ВАЗ 2107 следует заменить сразу после обкатки, ещё позднее – после того, как пробег составит не менее 2 000 км, а впоследствии – с интервалом в 60 000 километров.

Важно знать, что редуктор ВАЗ 2107 содержит особенную разновидность гипоидной передачи вкупе со смещёнными осями. Эта разновидность обеспечивает снижение шумового уровня во время притирания элементов, однако скольжение, которое появляется вдоль зубцов, зачастую может приводить к риску заедания, но его, впрочем, может устранить особая трансмиссионная масляная жидкость.

Гидроусилитель руля на автомобиль ВАЗ 2107.

Особенности изделия: гидроусилитель руля для ВАЗ состоит из: насоса (обеспечивающий циркуляцию рабочей жидкости и давление), рулевого редуктора с распределителем (направляющий поток масла в нужную полость гидроцилиндра или назад в бачок), гидроцилиндра (преобразовывает давление жидкости в передвижение штока и поршня), масла, передающего усилие от насоса к гидроцилиндру и смазывающего все пары трения. Масло находится в пластиковом бачке со вмонтированным фильтрующим веществом, в пробке которого имеется щуп который определяет уровень жидкости. Все узлы объединяют шланги высокого давления, они снабжают циркуляцию жидкости в системе усилителя.

Установка ГУРа: Самое сложное – замена редуктора. Вам нужно вырезать дыру в щитке передка и подвергнуть доработке сошку. Для установки нужно будет установить кронштейн, к которому прикручивается насос гидроусилителя руля, на головку блока цилиндров. Потом поменять на коленчатом валу шкив, при этом обеспечивая привод насосу через ременную передачу. Затем надо придумать, куда установить расширительный бачок. И объединить все шлангами и залить масло. В установочном комплекте имеется необходимая подробная инструкция.

Изменения в конструкции: В моторном отсеке прибавляются дополнительные механизмы. Есть место для их размещения, но при проведении других работ поставленные детали могут мешаться. Это на безопасность почти не влияет, но настораживает.

Работа ГУРа: Вся система постоянно работает при работающем двигателе, даже если не вращаются колеса. При этом изнашиваются детали, и увеличивается расход топлива. Здесь насос работает на прокачку жидкости в системе.

Снизились обороты руля «от упора до упора» и повысилась маневренность, при любой скорости. Смягчились удары, которые передаются на руль от неровностей дороги, что является комфортом при езде по ухабам.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легким». Следовательно, при понижении трения покрышки момент на руле повышается, за счет этого лучше чувствуешь дорогу.

Если гидравлическая система вышла из строя, возможность управления машиной остается. Но не рекомендуется эксплуатирование долго с испорченным насосом. Это приведет к быстрому износу деталей, поскольку они не предназначены на такой режим работы. Также не рекомендуется удерживать рулевое колесо более 5 секунд в крайнем положении. Может перегреться масло и изделие сломается. Ремонт возможен только в специальных мастерских.
Если желаете, для того, чтобы ваш усилитель работал длительное время исправно, то регулярно делайте следующее: проверяйте уровень масла в бачке; следите за герметичностью системы. Нужно проверять и при необходимости настраивать натяжение ремня привода насоса; сменять раз 1,5— 2 года фильтрующий элемент и масло.

Срок гарантии: 12 месяцев с момента приобретения.

Плюсы: понижение усилия на рулевом колесе; уменьшение оборотов рулевого колеса.

Минусы: сложности при монтаже, существенно меняет рулевую систему машины, при использовании требует периодического обслуживания и внимания, высокая цена.

Общая оценка: Необходимо взвесить «за» и «против» и окончательно принять решение стоит ли игра свеч?

Советы по эксплуатации ГУР.

1.Проверяйте уровень масла в бачке каждые 6-7 тысяч км пробега и доливайте до требуемого объема.

2.Зимой прогревайте ГУР, для чего поработайте некоторое время рулем до начала поездки, вращая рулевое колесо вправо-влево до упора.

3.Чтобы не порвать сальники силового цилиндра не удерживайте рулевое колесо в крайних положениях свыше 5 секунд. Создаваемое в камере цилиндра высокое давление масла может выдавить резиновые манжеты и даже разорвать шланги.

4.Для продления рабочего ресурса гидроусилителя не оставляйте на парковке машину с вывернутыми до упора колесами.

5.Не забывайте менять фильтр бачка ГУР при замене масла.

6.Если критические обстоятельства вынудили долить в гидроусилитель руля моторное масло или масло другого цвета (несмешиваемое), то при первой возможности обязательно замените масло полностью с предварительной промывкой всей системы.

Назначение рулевого редуктора ВАЗ 2106

Рулевой редуктор является неотъемлемой частью системы управления «шестёрки». А его назначение сводится к обеспечению своевременного поворота рулевых колёс в сторону, нужную водителю.

Рулевые редукторы всех «шестёрок» выполнены в стальных корпусах, полученных методом литья

Благодаря рулевому редуктору усилия, которые водитель тратит на поворот передних колёс, существенно снижаются. И наконец, редуктор позволяет в несколько раз снизить количество оборотов рулевого колеса, что значительно повышает управляемость автомобиля.

Устройство рулевого редуктора

Все элементы рулевого редуктора находятся в герметичном стальном корпусе, который производится методом литья. Главными деталями редуктора являются шестерня и так называемый червяк. Эти детали находятся в постоянном зацеплении. Также в корпусе находятся вал сошки с втулками, несколько шарикоподшипников и пружин. Ещё есть несколько сальников и прокладок, предотвращающих вытекание масла из корпуса. Подробнее с деталями редуктора «шестёрки» можно ознакомиться, посмотрев рисунок.

Главным звеном редуктора «шестёрки» является червячная передача

Сколько масла заливать?

Многих владельцев ВАЗ 2107 интересует объем масла для мотора. Завод-производитель отмечает, что заливать нужно 4 литра смазки, а точнее 3,75 литра (с учетом жидкости в фильтре). Специалисты дают некоторые советы, которых лучше придерживаться:

1. Меняя масло, заливайте ту жидкость, которая была залита ранее.
2. В старые моторы лучше не заливать синтетическую смазку, так как она вымывает отложения, закрывающие микротрещины.
3. В новые двигатели после обкатки лучше заливать именно синтетику. В хороших моторах синтетика приветствуется, так как продлевает срок службы агрегата, не позволяя ему перегреваться.

Независимо от пробега вашего ВАЗ 2107, если вы будете своевременно менять масло и другие расходники, ваша машина будет служить вам долгое время без серьезных поломок.

https://youtube.com/watch?v=csk2Bn876kg

Порядок выполнения работ при замене масла

Чтобы обеспечить быстроту и эффективность процесса, рекомендуется менять жидкость в заднем редукторе сразу же после того, как транспортное средство эксплуатировалось – такой приём разогреет масло и поможет слить его с картера быстрее, к тому же вместе с различными взвешенными частицами, накопившимися в заднем мосту.

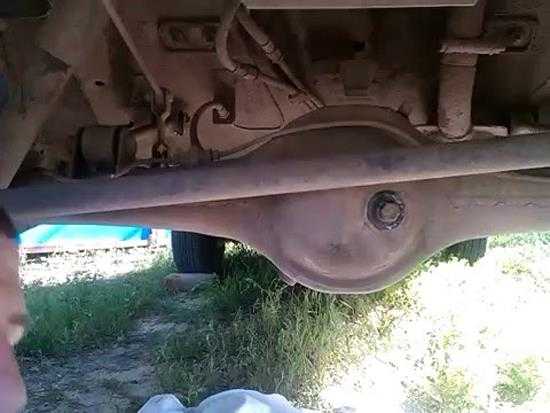

Алгоритм действий при замене масла в заднем мосту ВАЗ следующий:

В первую очередь необходимо слить использованную масляную жидкость — для этого нужно снять пробку у сливного отверстия, находящуюся на дне картера. После этого, когда жидкость будет слита, нужно завернуть пробку обратно

Если принято решение слить расходный материал сразу после прогрева авто, необходимо соблюсти осторожность, ведь температура масла может достичь очень высоких показателей;

Перед тем как заливать масло необходимо убедиться, что с редуктора удалена грязь. В случае если слитая жидкость будет окрашена в чёрный цвет и содержать примеси в виде опилок из металла, что свидетельствует о неправильной работе редуктора, необходимо для начала промыть его при помощи вязкого масла

К такой разновидности можно отнести веретеное масло, которое для промывки требуется залить в редуктор в объёме около 1 л. После этого вывешивается одно из задних колёс, а двигатель заводится. Далее нужно включить самую первую передачу – и, через небольшой отрезок времени (около минуты), мотор можно заглушить, а промывочный состав слить;

Следом необходимо отвинтить заливную пробку. После, используя специфический шприц, нужно заправить в редуктор на задний мост новую масляную трансмиссионную жидкость. Следует внимательно отнестись к уровню заливаемого состава – он должен соответствовать самому нижнему уровню кромки, находящейся у отверстия. После этого, когда жидкость зальётся, нужно завинтить пробку;

Далее нужно проверить, стоит ли очищать сапун от грязи. Он нужен для того, чтобы стравливать лишнее давление внутри редуктора, которое получается вследствие разогрева масляного состава.
