Снятие головки ваз 2109. видео по замене прокладки головки блока цилиндров ваз

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

https://youtube.com/watch?v=pW9OyNFXEcU

Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
Снимите термостат, только не забудьте перед этим слить ОЖ.
Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
Отключите приемную трубу глушителя от выпускного коллектора.
Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
Аналогичным образом отключите центральный высоковольтник.
Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
Отключите питающую проводку от электромагнитного клапана.
Снимите шланг вакуумного усилителя с патрубка впускной трубы.
Отключите трубку от вакуумного корректора зажигания.
Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
Немного раскачайте головку рывками, после чего снимите элемент.
Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

Первым делом снимаем корпус очистителя воздуха.
Отсоединяем шланги и провода от карбюратора или инжектора.
Далее, необходимо отсоединить штаны от коллектора.
Снимаем трамблер.
Откручиваем крышку клапанов.
Снимаем карбюратор о и коллекторы.
Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

Труба как рычаг
Извлекаем болты крепления головки с шайбами.

Вынимаем болты
Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
Снимаем прокладку.

Прокладка, отработавшая свой срок и подлежащая замене
Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

головка в собранном состоянии ложится набок;
в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Сборку начинайте с установки новой прокладки

Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока.

Новая прокладка
Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места.

Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа.

Затяжка с помощью динамометрического ключа
Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ

Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием

Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Замена ремня и ролика ГРМ

После проверки шестерен на наличие чрезмерного износа, помпы охлаждения на наличие люфтов и подтеканий, убедившись в отсутствии утечек масла, можно приступать к установки ремня газораспределения.

Необходимо установить новый натяжной ролик ГРМ и завести новый ремень (на некоторых ремнях есть указатель направления вращения).

Убедившись, что двигатель на метках, одеваем ремень:

— сначала на нижнюю шестерню (коленвала);

— затем надеваем ремень против часовой стрелки на распредвал и натяжной ролик, таким образом, чтобы свободный ход ремня находился на стороне натяжного ролика;

— натягиваем ремень, следя за метками (при полной натяжке ремня, метки на распредвале и коленвале должны идеально совпасть);

— при натяжке, ролик необходимо проворачивать против часовой стрелки;

— проворачиваем двигатель несколько раз, до совпадения меток;

— проверяем натяжку ремня, если нет приспособления для проверки натяжения ремня ГРМ, проверяем так:

на сводной (правой) стороне, ремень должен перекручиваться на 90 градусов, с усилием 2 кг (то есть, это небольшое усилие, можно сказать, что до 90 градусов не должно ощущаться сопротивления, а чтобы перекрутить свыше 90 градусов, необходимо приложить немного усилия);

еще раз проверяем метки, натяжку и можно собирать;

Отстройка

Как Вы поняли, обкатка закончилась. Меняем коллектора. Делаем синхронизацию карбюраторов, путем подключения 2х вакуумметров. Устанавливаем выпускную систему, максимально свободную (но правильнее сказать для меня просто бюджетную времянку)

Для меня это коммерческий проект. Поэтому ставить на постоянку шумный и красивый выхлоп нецелесообразно. Впускной коллектор не позволил сразу подсоединить шланги печки, (нужно их удлинять) перебьюсь несколько дней без печки, лето на дворе. Бензонасос низкого давления Facet заменил штатный Пекар. Лубрикатор глушится, а в бензин добавляем двухтактное масло Motul. Вот и все переделки, доделки, поехали.

Часик вечернего катания с альфаметром позволяет найти оптимальные жиклеры топлива и воздуха. Есть засада, мембрана ускорительного насоса у одного из карбюраторов нагло течет. Брррр. Заказываем ремонтный комплект на Weber 40 idf через Влада Фокина, а пока посылочка идет, за 50р покупаем мембранку от Волги (один в один подходит).

С жиклерами определился легко, даже эмульсионную трубку не пришлось подбирать. А вот отстройка ХХ требует дополнительного внимания, замена диффузоров улучшила картину, но требуется обогащение смеси. Времени на вытачивание жиклера ХХ нету, придется довольствоваться 1500-1600 оборотами на холостом. Вытачиваются пограничные жиклеры от уже найденных, чтоб более точно определиться уже на стенде мощности.

Последствия несвоевременной замены

Если замена будет выполнена не вовремя, это приведет к серьезным проблемам. Из-за пробитой прокладки моторное масло начнет попадать в систему охлаждения, что нарушит ее работу в целом. Антифриз не сможет качественно охлаждать силовой агрегат. Печка будет работать слабо, снизится мощность мотора, появятся проблемы в его эксплуатации. Двигатель будет глохнуть, в некоторых случаях его запуск невозможен, при нажатии на педаль газа могут ощущаться провалы.

Из-за попадания антифриза в систему смазки масло потеряет свои свойства. Смазывание трущихся узлов и деталей будет менее эффективным, что приведет к их ускоренному износу и повреждению. Двигатель будет троить, из-за потери свойств антифриза он может перегреваться. В зимнее время года возникнут сложности с пуском мотора. Если не менять прокладку и продолжать так использовать автомобиль, это может привести к поломке силового агрегата и необходимости выполнения его капитального ремонта.

Загрузка …

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

динамометрический ключ;
гаечные ключи;
торцовые головки, в том числе «Torx»;
отвертку;
новую прокладку;
емкость для слива охлаждающей жидкости (ОЖ);
чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.
Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.
Затем сливаем ОЖ в приготовленную тару.
После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.
На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.
Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.
На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.
Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.
Далее следует извлечь натяжной ролик и дистанционную шайбу.
Открутив крепежный болт снимаем зубчатый шкив распредвала.
На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.
Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления,

Крестовой отверткой ослабляем хомуты
Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.
Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами.

Откручиваем шестигранником 10 болтов
На следующем этапе демонтируется ГБЦ вместе с прокладкой.
Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.
Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.

Устанавливаем новый расходник с учетом направляющих
Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.
Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме.

Схема закручивания болтов крепления головки

На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.
Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Схема строения двигателя ВАЗ-2114

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Снимаем «клемму-минус».
Демонтируем защитный кожух ГРМ.
Выставляем метки ВТМ.
Сливаем полностью охлаждающую жидкость с автомобиля.
Сбрасываем давление в топливной системе.
Отсоединяем приемную отрубу от выпускного коллектора.
Снимаем крышку головки блока.
Отсоединяем дроссельный узел.
Снимаем воздушный фильтр.
Демонтируем топливную рампу в сборе с форсунками.
Фиксируем распределительный и коленчатый вал.
Снимаем ремень ГРМ.
Проводим демонтаж натяжного ролика.
Открутив крепления шестерни распредвала, снимаем ее.
Откручиваем крепление и снимаем заднюю крышку.
Демонтируем выпускной патрубок ГБЦ.
Отключаем и снимаем термостат.
Отсоединяем трубки подача и слива топлива.
Откручиваем крепление головки блока.
Демонтируем ГБЦ вместе с прокладкой.
Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

Устанавливаем новую прокладку.
Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.
Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками».

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 — каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

Длительный срок эксплуатации.
Упругая деформация.
Устойчивость к раскаленным газам.
Водо- и маслонепроницаемость.
Устойчивость к химическим реакциям и воздействиям.

Если выбранная прокладка головки блока соответствует всем нормам, то ее можно устанавливать на автомобиль.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

Из глушителя выходит большое количество белого дыма.
Достаточное количество эмульсии на крышке заливной горловины.
В тосоле имеется масляный эффект.
Повысился уровень масла в поддоне.
В бензине прослеживается запах тосола или выхлопных газов.

Когда необходима замена?

Важно следить за состоянием прокладки ГБЦ, так как по мере ее износа и прогорания двигатель начинает работать с перебоями. Прогоревшая деталь может стать причиной перегрева двигателя или его заклинивания

На видео рассказывается о признаках, по которым можно выяснить прогорела ли прокладка.

Оценить необходимость замены можно по таким признакам:

Уменьшение уровня охлаждающей жидкости, хотя не обнаружено подтеков при внешнем визуальном осмотре. В этом случае ОЖ попадает через масляные каналы в поддон картера. Это можно определит по цвету масла на щупе, оно будет мутным кофейного цвета.
Если газы из камеры сгорания попадают в систему охлаждения, то может разорвать расширительный бачок.
Масляные пятна в расширительном бачке.
Падение давления в одном из цилиндров. В этом случае прокладка может прогореть не вся, а лишь в районе герметизации данного цилиндра.

Это основные причины, по которым выполняется замена.

Старая прогоревшая деталь

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку

Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
После этого все винты надо подтянуть на 90 градусов.
В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

Признаки неисправности	Пояснение
Жидкость охлаждения в бачке или радиаторе пузырится	Пузыри говорят о нарушении герметичности. Поскольку за герметичность отвечает прокладка, данную функцию она уже, скорее всего, не выполняет
Через прокладку выходят выхлопные газы	Это довольно резкая ситуация, но исключать ее не стоит. Чаще всего проявляется на автомобилях, где была перетянута крепежная гайка
Из выхлопной трубы валит дым	Это говорит о том, что в цилиндрах оказалась охлаждающая жидкость. Не исключайте вероятность ее проникновения через прокладку, а проверьте лучше
На щупе для проверки уровня масла видна пеноподобная эмульсия	Причина — нарушение герметичности системы охлаждения. Возникает как из-за выхода из строя резинки, то есть прокладки, так и в результате образования трещин в блоке цилиндров. Второй вариант менее возможен
Мощность двигателя падает, расход топлива растет	Такой признак появляется при различных видах неисправностей, но как вариант, прокладку обязательно следует проверить на предмет образования пробоины
Следы масла в охлаждающей жидкости	Не обязательно говорит именно о проблемах с прокладкой, но проверить и удостовериться в обратном стоит

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
Все резьбовые отверстия зачистите от масла и следов грязи.
Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
Под каждый болт в обязательном порядке устанавливает подкладная шайба.

Тюнинг двигателя ВАЗ 21083 карбюратор

Рассмотрим потенциал доработки двигателя ВАЗ 21083 8V без замены ГБЦ на 16 клапанную(Двигатель 123 16V и его доработки упомянуты в отдельной статье)Наиболее простой способ форсировки двигателя ваз 21083 — заменить распредвал на ОКБ Динамика 108 или популярный в народе, Нуждин 10.93, установить разрезную шестерню, настроить фазы. На выходе имеем около 80 л.с. К этому добавим доработку ГБЦ и впускного коллектора, клапаны, фрезеровку ГБЦ получаем 85-90 л.с. Для дальнейшего наращивания мощности рекомендуется увеличить объем двигателя 21083 до 1,6 л, путем установки коленвала ход 74,8 мм, с учетом вышеприведенных доработок получим полноценные 95 л.с. При использовании клапанов увеличенного диаметра, облегченных тарелок клапанов, доработанного карбюратора имеем 105-110 л.с.

Компрессор на 2108 1.5

Альтернативный метод получения подобной мощности — установка компрессора. Для реализации проекта желательно перейти на инжектор, это обеспечит более гладкую и стабильную работу, но можно установить компрессор на карбюраторный ваз 2108 и дуть в карбюратор, нормальная стоковая поршневая держит 0,5 бар без проблем. В широко известном видео доступно объясняется все что требуется для успешной реализации проекта на инжекторе.

Внимание МАТ (18+)

РЕЙТИНГ ДВИГАТЕЛЯ: 3

Форма и длина выпускного коллектора: есть ли принципиальная зависимость?

Не многие автомеханики и владельцы автомобилей, тюнингующих свое транспортное средство, уделяют существенное значение таким характеристикам, как вид и размер паука коллектора. Вид патрубка должен быть изгибистым, без каких-либо острых искривленных углов, в противном случае теряется мощность двигателя, а потребление бензина увеличивается в несколько раз.

Современные силовые агрегаты, устанавливаемые под капотом новых моделей автомобилей, сконструированы таким образом, чтобы размер всех клапанов коллектора выпуска был одинаковый.

Подобное технологическое решение позволило добиться множества преимуществ:

устранение резонанса Гельмгольца во время работы двигателя;
ускорение продвижения топливно-воздушной смеси по клапанам выпускного коллектора;
повышение рабочих характеристик коллектора, за счет образования в его каналах противотока;
увеличение пикового значения мощности силового агрегата, благодаря контролируемому направленному потоку топливно-воздушной смеси.

Тюнинг выпускного коллектора, благодаря которому удается добиться более высоких характеристик прибора, достигается благодаря переменной геометрии, реализованной в модификации коллектора, позволяющей не контролировать определенные цилиндры двигателя.

Впуск всему голова

Тюнинг наш прост. Снять штатный солекс и установить 2 спаренных карбюратора ВЕБЕР 40мм. Не думаю, что это мега задача. Сделать фланец к мотору, фланец к карбюраторам и соединить первый со вторым.

Я задумал сделать такой впускной коллектор для торцового ротора. Пришел к токарю, обсудили и решили как лучше. Переход с круглого отверстия в овал — вот основная задача. Ее просто реализовать из 2х отдельных частей. Изготовил формы для отливки нужного размера чушек (покупать готовые чушки очень дорого, кругляк нужного диаметра не дешевле). Отлили мне в формы 2 нужных мне части. Донес обе отлитые чушки до токаря. В определенный час забрал готовое изделие!

Знакомтесь, токарь Володя! Практически все коллектора и фланцы делает нам он.

Ну наконец «дедушка» снят

Номерная крышка и маслобак переставляются на новый пакет. Новый мотор установился со штатным коллектором. Он будет обкатываться примерно 5-6 т.км. Затем простым откручиванием 5ти крепежных болтов произведется замена коллекторов. И уже на обкатанном моторе будут настраиваться карбюраторы.

Плюсы и минусы ременной передачи

Всего около двадцати лет назад в моторах применялся цепной привод газораспределения, а зубчатый ремень, встречался лишь на отдельных моделях машин и вызывал недоверие. Спустя всего несколько лет ременная передача газораспределения стала атрибутом каждого автомобиля. Почему так произошло:

Такой привод оказался намного менее шумным
Имеет небольшой вес и очень простую конструкцию
Однако главным недостатком есть и остается его низкая долговечность — ремни газораспределения часто рвутся
Еще одним неприятным моментом ременной передачи является то, что при продолжительной эксплуатации появляется свист либо сползание ремешка газораспределения
Цепь, в отличие от него, может прослужить не только до капитального ремонта двигателя, но и весь срок его службы
Ременная передача прослужит не дольше, чем 60тыс. километров пробега
Перетяжка ремня газораспределения, зачастую приводит к «слизыванию» его зубцов, как следствие, перекосу его на зубцах, из-за этого мотор работает нестабильно, либо вообще не заводится

Заключение

Таким образом, заменить прокладку ГБЦ на ВАЗ 2114 своими руками не сложно, если правильно соблюдать последовательность выполнения операций и следовать рекомендациям. Для наглядности прилагается соответствующее видео. Для того чтобы замена была выполнена качественно, должны быть соблюдены следующие правила:

участки блока, где необходима герметизация должны быть обезжирены, убраны все остатки предыдущей прокладки;
резьбовые отверстия должны быть очищены от загрязнений и масла;
соприкасающиеся поверхности в местах герметизации не должны иметь неровностей, если есть небольшие дефекты, они удаляются с помощью оселка. При наличии значительных дефектов на поверхности головки блока цилиндров ее следует отшлифовать;
при установке прокладку необходимо тщательно отцентрировать согласно направляющих элементов, иначе она не обеспечит исправную работу двигателя в течение длительного периода;
меняя прокладку, лучше заменить все болты на блоке;
под болты следует установить подкладные шайбы.

Устанавливая ГБЦ на ВАЗ 2114, следует проявлять особую осторожность недопустимо появление царапин на прокладке и соприкасающихся поверхностях.

Видео «Замена прокладки ГБЦ на ВАЗ 2114»

В этом видео показано, как менять прокладку головки блока цилиндров.

Добро пожаловать! Прокладка крышки головки блока цилиндров — она нужна для того чтобы уплотнять зазор между крышкой и самой головкой блока цилиндров, если её убрать то при работе двигателя масло будет вытекать через этот зазор, загрязняя тем самым двигатель у вашего автомобиля и увеличивая расход данного моторного масла, кроме того она не даёт пыли и грязи попадать во внутрь головки блока цилиндров через этот самый зазор, так как она плотно его закрывает.

Примечание! Чтобы произвести замену этой прокладки из инструментов понадобиться взять: Все ключи которые у вас есть, из них вам больше всего понадобиться вороток (Или удлинитель) с накидными головками, накидные ключи и гаечные ещё пригодятся, кроме того отвёртки нужны будут, ну и соответственно сама новая прокладка, но только покупайте нормальную прокладку в проверенных автомагазинах, просто если она попадётся не качественно, то есть вероятность того что она масло будет пропускать и тот самый зазор толком у вас и не будет уплотнён, кстати герметик нормальный ещё на всякий случай возьмите, вообще мы всегда рекомендуем прокладки смазывать герметиком, чтобы не было щелей никаких посторонних, через которые масло может убежать или грязь в двигатель (Во внутрь) попасть сможет!

Замена прокладки крышки головки блока цилиндров
Дополнительный видео-ролик

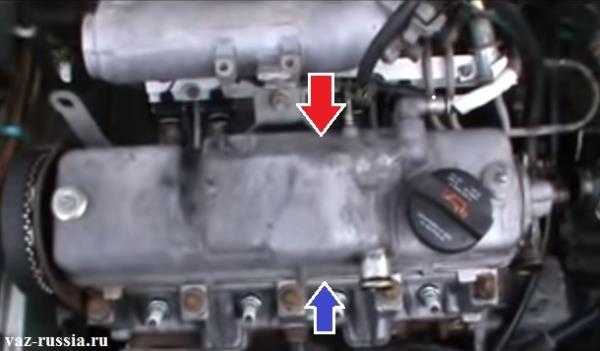

Где находится прокладка крышки головки блока цилиндров? Во-первых давайте вам объясним где сама крышка головки блока располагается, на самом деле её увидеть очень легко (И карбюраторного двигателя и инжекторного это касается), для этого откройте капот у автомобиля и на самом верху двигателя будет установлена довольно таки не малая крышка (Указана красной стрелкой, на фото инжекторный автомобиль семейства Самара), под этой самой крышкой располагается прокладка, которая зазор между головкой и крышкой убирает, приблизительное место расположение прокладки указана синей стрелкой, из-за того что подобран не удобный ракурс на фото, вы не сможете нормально увидеть эту прокладку, но где она приблизительно находиться мы вам уже на фото показали.

Когда нужно менять прокладку крышки головка блока цилиндров? Если вы заметили что через крышку головки блока начало сочиться по не многу масло, а именно в том месте где находиться прокладка, то это говорит о том что она пришла в негодность и её нужно срочно менять, если не менять то в скорем времени двигатель засорится, да и само вытекающее масло его будет пачкать (А масло не так легко с двигателя отмыть, особенно застывшее масло), кроме всех вышеперечисленных проблем, прокладку меняют при снятия крышки головки блока (Крышка может по разным причинам за время эксплуатации автомобиля сниматься, яркий на то пример, регулировка клапанов, для проведения которой, крышку обязательно придётся снимать с автомобиля).

Примечание! Хотим вам ещё раз напомнить, берите данную прокладку в проверенных автомобилях, потому что это важный элемент в двигателе автомобиля, данную прокладку делают на заводе такой, чтобы она во-первых зимой не замерзала и при сильной температуре чтобы с ней ничего не произошло (Из резины её делают), но всё же нужно всегда понимать тот факт, что со временем резина твердеет и трескаться начинает, тем самым появляются течи через тот самый зазор и приходиться эту прокладку и менять на новую!
