Замена диска сцепления на ваз 2101-2107

За счёт какой детали осуществляется прокачка и где эта деталь установлена?

Прокачку осуществляется только через штуцер который специально нужен для прокачки сцепления на автомобиле, а располагается данный штуцер на рабочем цилиндре сцепления который в свою очередь можно очень легко увидеть заглянув под днище автомобиля, или же посмотрев сверху в подкапотное пространство.

Когда нужно прокачивать сцепление?

Прокачка осуществляется только в тех случаях, если. При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт. А также если был ремонт, замена цилиндров.

Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107?

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

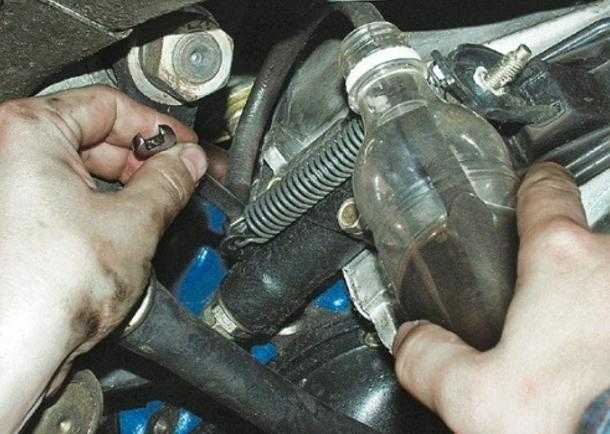

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

Какая нужна тормозная жидкость для прокачки сцепления ВАЗ 2101

Вся тормозная жидкость имеет свою классификацию, что указывает на ее состав и свойства. На сегодняшний момент существует несколько марок ТЖ – DOT 3, 4, 5 и 5.1., также существует еще один устаревший тип тормозной жидкости БСК, который до сих пор применяемый на старых автомобилях.

DOT– это английская аббревиатура от United States Department of Transportation (USDOT или просто DOT) . А производителей выпускающих тормозную жидкость огромное количество

Поэтому при покупке обращайте внимание на аббревиатуру DOT, а выбор производителя остается за Вами. Для замены на ВАЗ 2101 подойдут типы, DOT 3 (не рекомендуется использовать в районах крайнего севера), DOT 4, DOT 5.1

DOT 3 изготовлена на гликолевой основе, в состав которой входят антикоррозийные и смазывающие присадки. DOT 3 рекомендуется применять на не скоростных автомобилях с передними дисковыми и задними барабанными тормозами. Тормозная жидкость ДОТ 3 плохо реагирует на отрицательные температуры и при – 40 градусах вязкость ее увеличивается, что негативно сказывается на работе тормозной системы. Следовательно, на автомобилях, эксплуатируемых в северных районах такую жидкость заливать крайнее не желательно.
DOT 4 также изготовлена на гликолевой основе, но в отличии от DOT 3 в нее входят присадки, которые увеличиваю температуру кипения тормозной жидкости, что позволяет использовать ее на скоростных автомобилях, где во время торможения замедляющие ход механизмы подвергаются воздействию больших температур.
DOT 5 изготовлена на силиконовой основе и имеет также довольно высокие температурные режимы – 180-260 град. С и более низкой вязкостью 900 кв. мм/с. Тормозная жидкость DOT 5 больше подходит для автомобилей с мощными моторами, на которых, как правило, осуществляется быстрая и непростая езда.
DOT 5.1 изготовляется на гликолевой основе, но со свойствами DOT 5. Повышенный уровень закипания, больше антикоррозийных присадок, а также низкая вязкость – 900 кв. мм/с., применяется на автомобилях с мощными двигателями.
БСК – под этот тип попадают все тормозные жидкости, изготовленные на основе Бутилового Спирта и Касторки, отсюда и данная аббревиатура в названии. Имеет очень низкие показания закипания ТЖ (115-120 град. С), а также при – 20 гр. происходит ее кристаллизация, что выводит из рабочего состояния тормозную систему автомобиля.

Можно ли смешивать тормозные жидкости?

Теоретически, тормозные жидкости в основу, которых входит один и тот же компонент, к примеру, DOT 3, DOT 4, DOT 5.1 содержит гликоль, подлежат смешиванию, однако из-за наличия в них определенного набора присадок делать это можно только в крайних случаях, после чего в обязательном порядке необходима полная замена тормозной жидкости. Нельзя применять ТЖ в тормозной системе, которая рассчитана на определенный тип, к примеру залив DOT 5, которая изготовлена на силиконовой основе, в систему для DOT 3, DOT 4, DOT 5.1 резиновые элементы приводов (манжеты, сальники) могут выйти из строя.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Почему надо менять сцепление

Диск сцепления ВАЗ 2101

Для замены сцепления вам нужно будет запастись: Гаечным ключом «на 13», а так же ко всему этому нужно будет ещё взять два разных вида отвёрток (Плоская и крестообразная в этом случае), а так же необходимо обязательно запастись оправкой для центрирования диска сцепления которая в автомагазине стоит буквально рублей 100! (Как выглядит данная оправка о которой говорится в статье, вы сможете посмотреть чуть ниже в рубрике: «Для новичков!»)

Когда нужно менять сцепление?

В ходе эксплуатации сцепления у любого автомобиля со временем изнашивается, и первые признаки изношенного сцепления которые будет подавать автомобиль, это:

Повышенный шум который очень отчётливо начинает проявляться при переключении передач на автомобиле.
А так же могут происходить рывки при трогании с места на автомобиле, а так же они могут происходить и во время езды когда вы выжимаете педаль сцепления, затем включаете передачу и после чего при отпускании педали машина у вас чуть дергается вперёд.

В основном такое происходит из-за демпферных пружин которые установлены на ведомом диске, а на фото чуть ниже они показаны стрелками. Данные пружины нужны для того, чтобы сцепление выключалось плавно и тем самым не давала дискомфорта при езде, а когда эти пружины приходят в негодность то при выключении сцепления как уже было сказано раньше, происходит рывок который зачастую очень негативно сказывается на комфортности при езде на автомобиле!

Ещё ко всему этому при неисправности сцепления, может происходит эффект того что сцепление «Буксует». Это когда вы едете на автомобиле и при этом выжимаете педаль газа допустим в пол, а машина у вас не разгоняется но обороты двигателя резко при этом повышаются и даже доходят до красной зоны, вот этот эффект в народе и называется сцепление «Буксует».
И в завершение отметим ещё один эффект, под названием сцепление «Ведёт». Первые признаки этого эффекта заключаются в следующем, допустим вы включаете первую передачу а в это время педаль сцепления у вас ещё находится полностью выжатой, но даже не смотря на это автомобиль катиться. Вот этот эффект и называется сцепление «Ведёт».

Сцепления ВАЗ 2101

Переключение передач в трансмиссии автомобиля происходит за счет работы сцепления. Механизм сцепления состоит из нескольких элементов, которые во время эксплуатации изнашиваются. Для своевременной диагностики поломок вам полезно будет знать их устройство.

Рис. Схема сцепления автомобиля ВАЗ

1 – контргайка толкателя вилки выключение сцепления;2 – картер сцепления;3 – рабочий цилиндр гидравлического привода выключения сцепления;4 – оттяжная пружина вилки выключения сцепления;5 – колпачок клапана для прокачки гидравлического привода выключения сцепления;6 – диафрагменная нажимная пружина сцепления;7 – фрикционные накладки ведомого диска;9 – ведомый диск сцепления;10 – заклепка-упор демпфера;11 – дисковые пластины демпфера;12 – передний герметизированный шариковый подшипник первичного вала коробки передач;13 – ступица ведомого диска;14 – пружина демпфера;15 – нажимной (ведущий) диск сцепления;16 – передняя крышка картера сцепления;17 – маховик коленчатого вала двигателя;18 – зубчатый венец маховика;19 – болт крепления кожуха к маховику;20 – первичный (ведущий) вал коробки передач;21 – упорный подшипник муфты выключения сцепления;22 – пружинная пластина крепления упорного фланца;23 – упорный фланец нажимной пружины;24 – задний шариковый подшипник первичного вала коробки передач;25 – ведущая шестерня первичного вала коробки передач;25 – муфта выключения сцепления;26 – вилка выключения сцепления;27 – фрикционное кольцо упорного фланца;

28 – шаровая опора вилки;29 – удерживающая пластина вилки;30 – чехол вилки;31 – ступенчатая заклепка (9 шт.) крепления опорных колец нажимной пружины и пластин упорного фланца;32 – кожух сцепления;33 – толкатель вилки выключения сцепления;34 – регулировочная упорная гайка;35 – пробка главного цилиндра;36 – гнездо штуцера трубки для подачи жидкости в рабочий цилиндр;37 – возвратная пружина поршня;38 – главный цилиндр привода выключения сцепления;39 – перепускное отверстие;40 – штуцер гибкого шланга для подачи жидкости из бачка;41 – впускное (компенсационное) отверстие для заполнения цилиндра;42 – поршень главного цилиндра;43 – уплотнительное кольцо поршня;44 – толкатель педали сцепления;45 – поршень толкателя главного цилиндра;46 – канал уплотнения манжеты;47 – манжета поршня;48 – отверстие (0,2 мм) для выхода воздуха;49 – фрикционные кольца демпфера;50 – тарельчатая пружина фрикциона демпфера;51 – клапан для прокачки гидравлического привода выключения сцепления;52 – опорная тарелка поршня;53 – поршень рабочего цилиндра;54 – пробка рабочего цилиндра с гнездом под штуцер подачи жидкости в рабочий цилиндр
