Профилактика датчика положения коленчатого вала

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

многовитковая катушка;
магнитный сердечник;
выводы катушки припаяны к контактам разъема;
неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Замена устройства на новое

Это легкий процесс, с которым справится человек с небольшим опытом подобной работы. Если самостоятельно делать такую деятельность нет времени, можно всегда обратиться к грамотному мастеру.

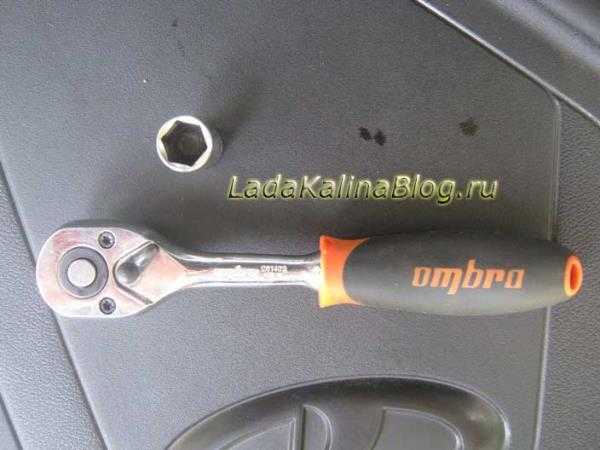

Для замены потребуется:

ключ на десять;
качественный датчик фазы.

Этапы ремонтного мероприятия:

отжав фиксаторы из пластмассы, следует отключить питание;
болт крепежного типа откручивается;
снятие самого устройства;
вставляется аналог;
подключение к системе.

Данные манипуляции не займут больше часа. Лучше не торопиться, чтобы все сделать качественно, а также не сломать пластмассовые фиксаторы.

Выход из строя данного механизма – редкое явление. Но случиться оно может с каждым, поэтому лучше понимать причины и знать, как устранить неполадки.

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

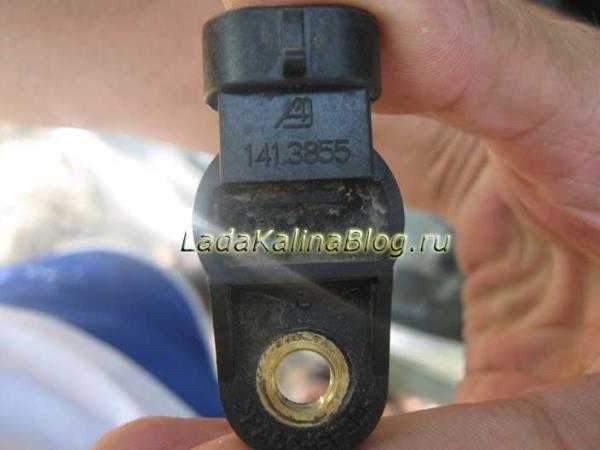

Описание датчика распредвала на Лада Калина: где находится, цена, артикулы

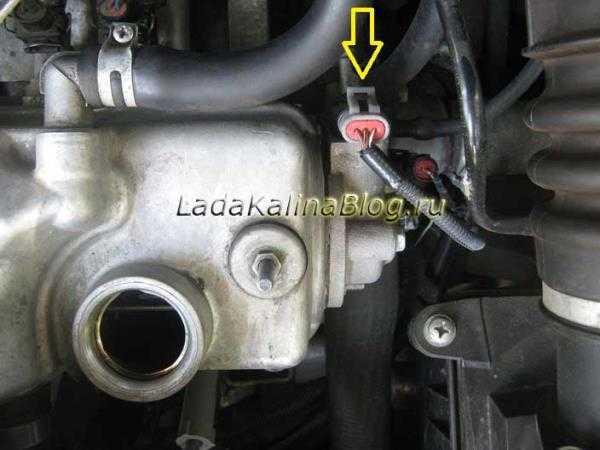

Где находится: в автомобиле семейства Лада Калина ДПРВ расположен справа от крышки клапанов, возле заливной горловины.

В ходе систематической эксплуатации технического средства контролер изнашивается, становится непригодным к дальнейшему использованию. Учитывая то, что датчик неразборный, подлежит замене целиком.

Установка нового ДПРВ вовсе не сложная. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

Также, ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

Нестабильная работа мотора на холостых оборотах;
Повторный перезапуск мотора после его остановки;
Увеличенный расход топлива;
Снижение мощности силового агрегата;
Пассивная динамика разгона;
На приборной панели индикаторы сигнализируют о наличии системных ошибок;
Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
Машина двигается рывками;
Максимальная скорость автомобиля ограничена 80 км /час;
Двигатель периодически глохнет;
Осечки при активации зажигания;
Двигатель не запускается после остановки.

Причины износа ДПРВ:

Исчерпание ресурса эксплуатации;
Повреждение корпуса контролера;
Обрыв электрической цепи;
Короткое замыкание контактов;
Обрыв датчика от удара, столкновения;
Не корректная работа электронного блока управления двигателем ЭБУ.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

Модель мегаомметра;
Специальный сетевой трансформатор расшифровки данных;
Стандартный образец измерителя индуктивности;
Обычный цифровой вольтметр.

Совет: при проведении проверки ДКПВ нужно поддерживать температуру в интервале 20-22 градусов. Это необходимо для отображения корректных показателей, получаемых сетью приборов.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

В самой конструкции датчика;
В элементе, задающий синхродиск;
В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

в схеме случилось короткое замыкание;
температура силового узла поднимается;
диск зубчатого типа сломан или поврежден;
крепежные ушки повреждены;
датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Причины детонации и меры по ее недопущению

Само собой, решающее значение имеет качество и тип бензина, который используется в автомобиле. Например, чем ниже октановое число топлива, тем меньше устойчивость к детонации. Качество топлива также играет не последнюю роль в процессе стабильной работы мотора

Потому всегда уделяйте внимание выбору АЗС, не заливайте низко октановый бензин.
Причины проблем могут крыться и в неисправных свечах зажигания, в результате чего топливо в цилиндрах не воспламеняется должным образом, потому и появляются признаки детонации

Что будет если вовремя не устранить причины детонации

При игнорировании проблем связанных с двигателем, по мере течения времени небольшие вибрации обязательно перерастут в более сильные. В результате чего появятся серьезные поломки в виде разрушения поршневой группы. Кроме того, ДВС будет постоянно греться, и если при этой ситуации не предпринимать активных действий, капитальный ремонт двигателя не заставит себя долго ждать.

Симптомы, свидетельствующие о проблемах с датчиком детонации (ДД)

1. Стук при работающем ДВС;
2. Ухудшение разгона (пропадание тяги);
3. Существенное увеличение расхода топлива (которое не зависит от времени года);
4. Троение двигателя;
5. Нарушенный выхлоп (увеличение количества выхлопных газов, появление нагара, стойкий запах бензина).
6. Появление ошибок: 0325 — 0328 включительно.

Распространенные неисправности датчика детонации калина
Поломки устройства могут быть вызваны различными причинами, среди которых:
— замыкание в сети;
— механическая поломка самого устройства;
— обрыв проводов или оплетки;
— окисление в месте соединения контактной колодки с датчиком;
— неисправность блока управления двигателем.

Замена датчика коленвала своими руками

Для того чтобы сменить датчик положения коленчатого вала, следует, прежде всего, снять пластиковое покрытие двигателя.

Замена ДПКВ:

Справа, с обратной стороны двигателя, находится головка блока цилиндров. Именно в этом месте установлен ДПКВ. Следует нажать на фиксаторы колодки, отключая параллельно колодку провода от датчика давления масла (ДДМ).
С помощью головки или ключа на «10», демонтируется ДПКВ.
Подготавливается новый датчик положения коленчатого вала, проверяется на пригодность, с помощью металлических изделий (его магнитная способность), если нет в наличии мультиметра, и устанавливается в гнездо старого датчика.
Зажимаются все фиксаторы, надевается пластиковая крышка двигателя обратно и тестируется работоспособность нового датчика запуском двигателя.

Если на бортовом компьютере ошибка пропала, и обороты двигателя не нарушены и не изменены, то причина поломки заключалась именно в неправильной работе датчика коленчатого вала.

Если проблема не была решена, тогда следует обратиться на станцию технического обслуживания за специализированной помощью по поиску иной причины поломки. Как правило, цена данной детали составляет 300-400 руб., в зависимости от вида датчика коленвала, а сама установка занимает 5-10 минут и не требует особых усилий.

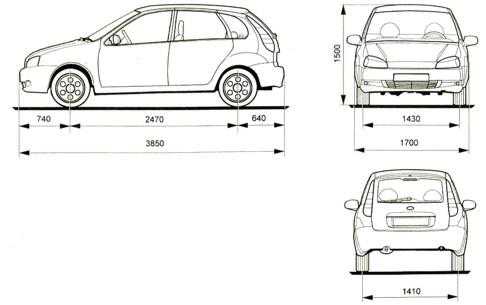

Основные параметры и размеры

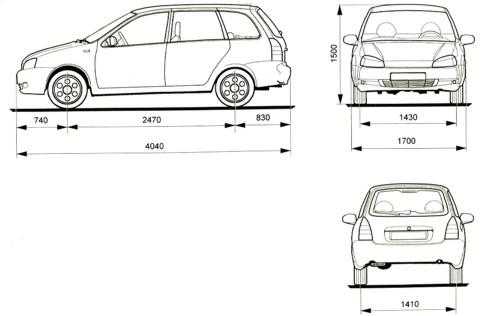

ВАЗ-1117 (5-дверный универсал):

Количество мест — 5 человек;
Количество мест при полностью сложенных задних сиденьях — 2 человека;
Снаряженная масса — 1110 кг;
Полная максимальная масса — 1585 кг;
Дорожные просвет (клиренс) — 160 мм;
Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

ВАЗ-1118 (4-дверный седан):

Количество мест — 5 человек;
Количество мест при полностью сложенных задних сиденьях — 2 человека;
Снаряженная масса — 1080 кг;
Полная максимальная масса — 1555 кг;
Дорожные просвет (клиренс) — 160 мм;
Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

ВАЗ-1119 (5-дверный хэтчбек):

Количество мест — 5 человек;
Количество мест при полностью сложенных задних сиденьях — 2 человека;
Снаряженная масса — 1080 кг;
Полная максимальная масса — 1555 кг;
Дорожные просвет (клиренс) — 160 мм;
Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

Лада-Калина Спорт (1,4) (5-дверный хэтчбек):

Количество мест — 5 человек;
Количество мест при полностью сложенных задних сиденьях — 2 человека;
Снаряженная масса — 1080 кг;
Полная максимальная масса — 1505 кг;
Дорожные просвет (клиренс) — 140 мм;

Лада-Калина Спорт (1,6) (5-дверный хэтчбек):

Количество мест — 5 человек;
Количество мест при полностью сложенных задних сиденьях — 2 человека;
Снаряженная масса — 1080 кг;
Полная максимальная масса — 1505 кг;
Дорожные просвет (клиренс) — 140 мм;

Грамотный выбор

Лада Калина 8 клапанов имеет определенные отличия от 16 — ти клапанного мотора. Однако автомобильные специалисты иногда осуществляют монтаж механизма с 8 клапанами на 16, при этом двигатель работает правильно.

Во избежание ситуаций несоответствия, приобретайте механизм по характеристикам двигателя

Не нужно обращать внимание на маркировку производителя. Номер запчасти по каталогу ВАЗ (Гранта, Ларгус, Калина, Приора) будет всегда одинаковым:

мотор с восемью клапанами – 21110370604000;
16-клапанный – 21120370604000.

Определение поломки

Устройство находится в близости от головки блока цилиндра, на силовом узле. Понять первые признаки плохого функционирования механизма легко, особенно опытному автолюбителю.

Вот основные критерии распознавания поломки:

загорается, потухает лампочка, предназначенная для постоянного контроля двигателя во время проворачивания ключа зажигания в машине;
загорается «Check engine» на приборной панели после того, как стартер делает три — четыре оборота и мотор приходит в действие. Датчик будет срабатывать, если электронный блок управления не будет получать необходимой информации и ему приходится использовать данные от ДПКВ;
динамика мотора становится хуже – транспортное средство передвижения медленно нагоняет скорость (это легко заметить при движении под уклон). В этом случае причин неполадки три. Первая — датчик распредвала сломан, вторая – поломка ДМРВ, третья — снижена компрессия;
сильный топливный расход – такой «симптом» не очень точный, имеет целый ряд возможных причин. Как отдельный критерий неполадки его брать не стоит, но как один из нескольких можно.

РџРѕСЃР»РµРґСЃС‚РІРёСЏ РІС‹С…РѕРґР° РёР· СЃС‚СЂРѕСЏ

РџСЂРё РІС‹С…РѕРґРµ РёР· СЃС‚СЂРѕСЏ Р·Р°РіРѕСЂР°РµС‚СЃСЏ Р»Р°РјРїРѕС‡РєР° РЅР° РїР°РЅРµР»Рё РїСЂРёР±РѕСЂРѕРІ, РєРѕС‚РѕСЂР°СЏ СѓР¶Рµ РЅРѕСЃРёС‚ РІСЃРµРј РїСЂРёРІС‹С‡РЅРѕРµ РЅР°Р·РІР°РЅРёРµ «Р§РµРє». Р—Р°С‚РµРј РР‘РЈ Р°РІС‚РѕРјР°С‚РёС‡РµСЃРєРё РїРµСЂРµРІРѕРґРёС‚ СЂРµР¶РёРј СЂР°Р±РѕС‚С‹ РіР°Р·РѕСЂР°СЃРїСЂРµРґРµР»РёС‚РµР»СЊРЅРѕРіРѕ РјРµС…Р°РЅРёР·РјР° РІ СЂРµР·РµСЂРІРЅС‹Р№ СЂРµР¶РёРј, Рё С‚РѕРїР»РёРІРѕ РїРѕРґР°РµС‚СЃСЏ СѓР¶Рµ РѕРґРЅРѕРІСЂРµРјРµРЅРЅРѕ РЅР° РІСЃРµ С†РёР»РёРЅРґСЂС‹. РЎРѕРѕС‚РІРµС‚СЃС‚РІРµРЅРЅРѕ, СЂР°СЃС…РѕРґ РјРіРЅРѕРІРµРЅРЅРѕ РІРѕР·СЂР°СЃС‚Р°РµС‚.

Иммобилайзер

Первая причина, по которой ваша лада калина не заводится и которую легко заметить самому, это иммобилайзер. Если он заморгал и запикал — суши весла, садись читать мануал. Эта проблема довольно частая и исправить ее не просто, хлопот много, танцев с бубном и тому подобного.

Впрочем, в мануале обычно есть расшифровка морзанки, которую отсвечивает лампочка — считаем секунды между вспышками, количество вспышек, сигналов зумера — и смотрим в буклет, что там по этому поводу написано.

В зимнее время часто бывает, что машина запускается с пятого — шестого раза. Чаще всего это решается переобучением ключа, расписывать эту проблему не буду, в мануале все есть, проблем возникнуть не должно.

Свечи

Если с электроникой дело в порядке есть еще масса вариантов, почему двигатель не заводится. Частая причина — банально залило свечи.

Чаще всего свечи заливает зимой. Компрессия на холоде не соответствует параметрам, поэтому двигатель не сразу запускается. Часто свечи заливает из-за слабого аккумулятора, который не дает нормальную искру, проводки или же самих свечей.

Самый простой способ просушить свечи это просто зажать газ до упора в пол, и несколько секунд (10-15) покрутить двигатель стартером. Если ничего серьезного, то, как правило, заведется (зимой помогает редко), если же нет, придется сушить свечи.

Для этого их надо вытащить, очистить от нагара, например зубной щеткой, главное, чтобы зазор остался прежним (0.8-1мм), а потом просушить. Можно воспользоваться феном или даже духовкой, если торопитесь.

Предусмотрительные водители для таких случаев держат в машине запасной комплект свечей. Чтобы поутру не ехать на работу в маршрутке и не возиться с сушкой, можно просто вкрутить запасные свечи, а уже вечером, после работы, спокойно просушить основные.

Чтобы снизить риск того, что свечи будут залиты, нужно постоянно следить за аккумулятором, чтобы был всегда заряжен и раз в два — три дня, во время движения, секунд на 10 нагружать двигатель до 4500-5000 оборотов, чтобы он самоочистился от нагара и всяких отложений в камере.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Проверка датчика положения коленчатого вала Лада Калина

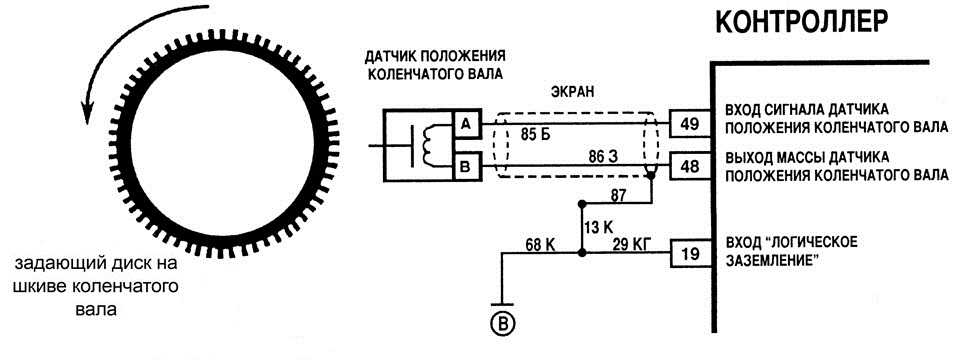

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала.

Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°. Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом — четвертом и втором — третьем цилиндрах. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

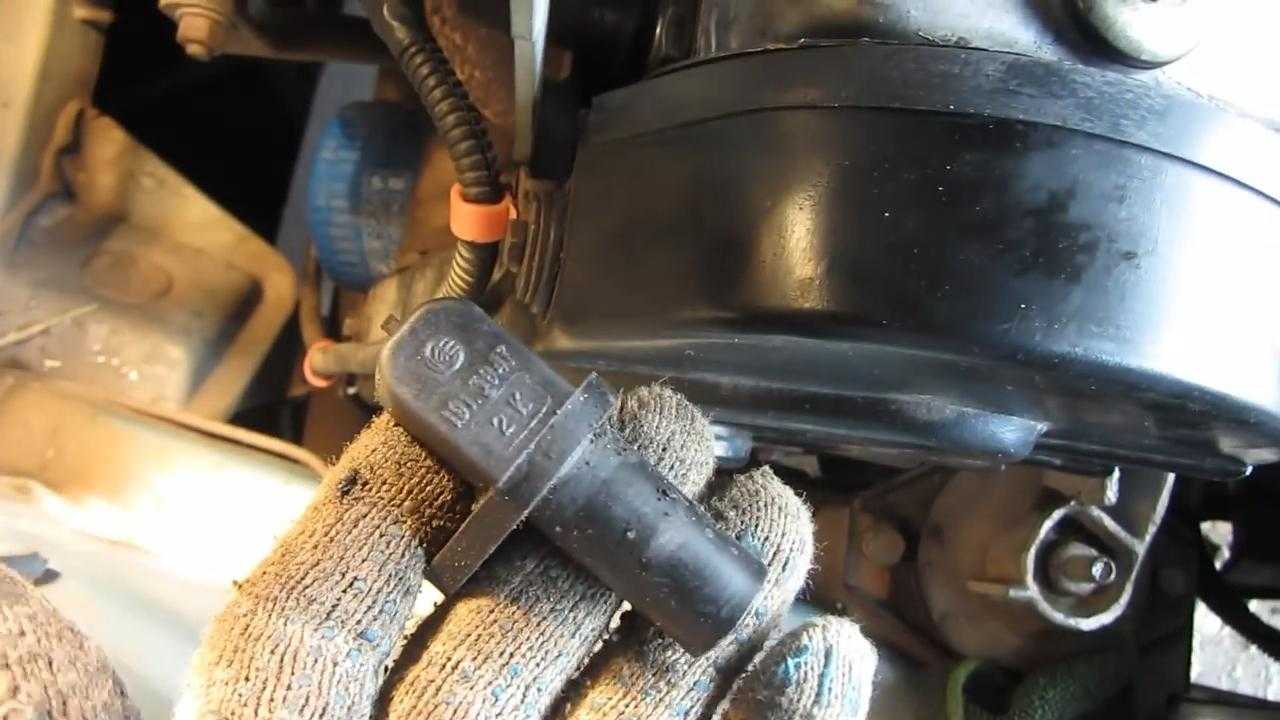

Снятие и установка датчика положения коленчатого вала

рис. 1

1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

2. Выверните ключом на 10мм болт крепления датчика

3. Извлеките датчик из отверстия прилива крышки.

4. Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55 – 0,75 кОм.

5. Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала. Зазор должен быть 1± 0,41 мм, он задан конструкцией датчика и не регулируется.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя. При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В. Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях — неисправен контроллер.

Можно еще проверить следующим образом:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

рис. 6

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала. У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

Совет: узнать причину неисправности датчика вам легко поможет электросхема на ВАЗ-2110. Там показано расположение и сочетание всех элементов автомобиля.

Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя.

Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)». Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз?

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ ). Данный тип работы двигателя носит название «система зажигания». На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД. который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Где находится датчик фаз?

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров

Обратите внимание на рисунок:

Признаки неисправности датчика фаз

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).
Повышенный расход бензина. (Так же читайте: Причины большого расхода топлива на ВАЗ ).
Сбои режима самодиагностики.
Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Замена датчика детонации Лада Калина

Для удобного, быстрого проведения работ вам понадобится следующие нехитрые инструменты:
— плоская отвертка;
— гаечный ключ, а лучше головка на «13».

Прежде чем производить работы с электрикой автомобиля, отсоедините минусовую клемму от АКБ. Так вы обезопасите себя от ударов током, а электронику вашего автомобиля от коротких замыканий и сбоев.
Для того чтобы ничего не помешало проведению работ, первым делом необходимо отсоединить высоковольтные провода подключенные к свечам зажигания

Внимание! Во избежание ожогов, все работы производите при холодном двигателе.
Берем ключ или головку на 13 и в направлении против часовой стрелки откручиваем болт крепления. Для того чтобы он не упал, откручивать рекомендуется не до конца

После ослабления крепления при помощи инструмента, болт легко открутить руками.

При помощи плоской отвертки отжимаем металлическую скобу крепления контактной фишки присоединенной к корпусу ДД. Удаляем скобу, отсоединяем сам датчик.
Сборка выполняется в обратной последовательности. При установке и закручивании крепежного болта изделия, обратите внимание на то, что момент его затяжки должен стравлять 20-25 ньютон на метр.
После установки произведите несколько пусков двигателя и убедитесь в его штатной работе.

На видео представлен автомобиль Лада Гранта,но так как моторы у них одинаковые,то и замена происходит аналогично:

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
Нарушение контакта в разъеме от окисления или разбалтывания.
Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
Потеря мощности силового агрегата, провалы в процессе разгона.
Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Замена датчика фазы на Ладе Калине своими руками

Первым делом немного об инструменте, который понадобится для выполнения данного вида ремонта. К счастью, здесь можно обойтись одним только ключом на 10. Но лучше всего использовать именно головку с воротком, а еще удобнее — трещотку. Просто обычным ключом делать это будет довольно неудобно.

Наглядно сначала стоит показать, где все это находится:

Итак, сначала нужно будет отсоединить штекер питания, предварительно отжав пластиковый фиксатор, немного приподняв его вверх:

После чего трещоткой откручиваем болт крепления датчика фаз Калины:

И теперь можно свободно его вынимать, потянув в сторону лобового стекла:

А вот так выглядит данная деталь, снятая с автомобиля:

После этого выполняем замену датчика распредвала и ставим новый на прежнее место. Сложностей в процессе работы нет абсолютно никаких.

Цена его в розничной продаже составляет от 250 до 300 рублей, в зависимости от того, где вы будете его покупать. Конечно, выходит из строя эта деталь на Калине довольно редко, но все же данная инструкция никому не помешает.

Источники

http://vaz-2101-07.ru/lada-kalina/tth.html
http://ladaservice.info/lada-granta/elektrooborudovanie/datchik-kolenvala-lada-granta/
http://ladakalinablog.ru/naznachenie-diagnostika-i-zamena-datchika-fazy-polozheniya-raspredvala/
