Замена датчика заднего хода ВАЗ 2114
Менять лягушку можно двумя способами: лезть в яму (или загонять авто на эстакаду) или делать это лежа под машиной. Многие, кто менял девайс сигнала задних огней самостоятельно, утверждают, что на яме проще, датчик хорошо видно и маслом не забрызгает. Есть вариант, отогнать четырнадцатую в сервис, где вам с легкостью заменят этот устройство на новое (и возьмут за работу стоимость двух таких датчиков, если не трех).
При самостоятельной замене ДХЗ важно не потерять времени и побыстрее вставить новый! Иначе, масло ливанет из коробки и оставит массу приятных воспоминаний на вашей одежде и полу ямы.
Простая схема как поменять датчик заднего хода на ваз 2114:
- Загоните машину в яму или на эстакаду, поставьте на ручник.
- Снимите защиту с контактов лягушки и отсоедините их.
- Следует заранее подготовить какую-нибудь тару для масла, которое польется из отверстия датчика.
- Подставили тару, можете откручивать датчик (если он не поддается, то можно открутить его ключом с головкой на 22; бывает и так, что ключ тоже не помогает, он может буквально прикипеть (масло рядом), тогда берем зубило и молоток и молимся, чтобы все прошло гладко)
- Вынули нерабочий, вставили новый, закрутили.
- Если кратер коробки залило маслом, протрите его, чтобы не было лишней грязи.
- Подсоединили контакты и вернули защиту назад.
- Если масла вылилось достаточно — долейте необходимое количество
Многие, для кого замена датчика заднего хода на ВАЗ 2114 прошла самостоятельно, предлагают сливать масло из коробки заранее, потому как у всех оно бежит в разных количествах. Главное, не забыть потом все масло залить обратно.
Проверка работоспособности:
- Включаем зажигание, но заводить машину не надо
- Ставим передачу заднего хода
- Хорошо, если белые огни зажглись
Снятие и установка датчика положения коленчатого вала
1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.
Можно еще проверить следующим образом:
1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).
2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.
Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала. У исправного датчика напряжение на выводах достигает 0,3 В. Неисправный датчик заменяем.

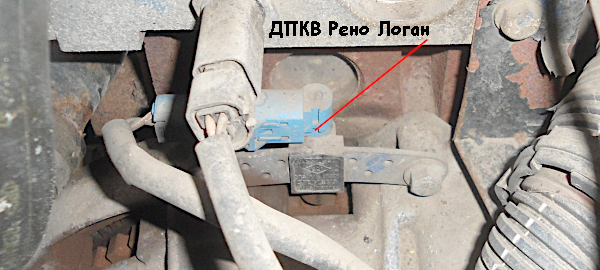

Датчик положения коленвала (ДПКВ) — это, пожалуй, единственный датчик во всей электрической системе автомобиля, неисправность которого, неизбежно, приведет к остановке двигателя и прекращению работы всего транспортного средства. Задача датчика положения коленвала состоит в том, чтобы синхронизировать работу системы зажигания и системы подачи топлива. Таким образом, при выходе из строя датчика синхронизации, происходит сбой в работе остальных систем а, следовательно, прекращается подача топлива и не подается искра и т.д.Датчик положения коленчатого вала при работе подает импульсные сигналы, информируя электронный блок управления о расположении коленчатого вала, о направлении и частоте его вращения. Механизм работы датчика коленвала способен несколько отличаться, все будет зависеть от типа датчика, применяющегося на том или иной модели и марке автомобиля.Проверка датчика положения коленвала.Чтобы проверить датчик положения коленвала вам потребуется определенный набор инструментов — это плоская отвертка и мультиметр.Настройте мультиметр так, чтобы его предельное значение равнялось 200 мВ.Присоедините выводы с датчика на мультиметр.Возьмите отвертку и пронесите ее над сердечником датчика, соблюдая минимальное расстояние.
Источники
- http://avto-kuplya.ru/osobennosti-marok/8-datchik-kolenvala-vaz-2114-priznaki-neispravnosti
- http://autoruk.ru/lada-granta/lada-granta/sistemi-silovoi-ustanovki/proverka-i-zamena-polojeniya-kolenvala
- http://club2108.ru/staty/obslug_2/kak-proverit-i-zamenit-datchik-polozheniya-kolenchatogo-vala.html
Замена ДПКВ своими руками + видео обзор
Чтобы не показывать все на пальцах и лишний раз не объяснять весь процесс, я сделал подробный видео обзор, на котором показана процедура наиболее наглядно. Разобраться во всем сможет даже начинающий водитель, так как никаких сложностей в этом нет. Главное, это иметь под рукой следующий инструмент:
- головка на 10
- трещотка или вороток
- небольшой удлинитель
Виде обзор по замене датчка положения коленвала ВАЗ 2109, 21099, 2108
Обзор записан на примере двигателя ВАЗ 2111 объемом 1,5 литра.
Датчик положения коленчатого вала (ДПКВ) необходим для синхронизации работы системы управления инжекторным двигателем (ЭСУД) с положением его коленчатого вала.
— Двигатель автомобиля не запускается
Вышел из строя сам датчик, либо нарушена его электрическая цепь. ДПКВ — единственный датчик системы управления инжекторного двигателя при выходе из строя которого двигатель не запускается.
— Двигатель автомобиля запускается с трудом (запускается и глохнет)
— Неустойчивый холостой ход двигателя
— Провалы, рывки при нажатии на педаль газа
Причинами неисправности (затрудненный запуск, нестабильный холостой ход, провалы и рывки) будут: ослабление крепления датчика, его загрязнение, зазор между наконечником датчика и зубчатым венцом не соответствует норме (1±0,2 мм для ВАЗ), повреждение зубчатого венца шкива привода генератора, отсутствие подачи напряжения на датчик с блока управления (повреждена цепь датчика).
При появлении какого-либо из перечисленных признаков неисправности ДПКВ снимаем его, проводим проверку самого датчика и его электрической цепи. Подробнее: «Проверка датчика положения коленчатого вала (ДПКВ) ЭСУД автомобилей ВАЗ 2108, 2109, 21099». Исправный датчик должен выдавать сопротивление 500-700 Ом.
Примечания и дополнения
— При выходе из строя ДПКВ в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).
— Датчик положения коленчатого вала выдает блоку управления (ЭБУ) системы о частоте вращения и угловом положении коленчатого вала в настоящий момент. На основании этой информации блок управления регулирует угол опережения зажигания. силу разряда на свечах зажигания, момент и продолжительность впрыска топлива форсунками.
Еще статьи по датчикам системы управления инжекторного двигателя (ЭСУД) автомобиля
Для того чтобы выяснить, какие признаки неисправностей появляются у датчика коленвала в процессе эксплуатации, который по-другому называют своеобразным индикатором сигнализации, нужно понять его конструкцию и основные задачи, решаемые им.
Цена вопроса
Если цена на датчик заднего хода ВАЗ 2114 варьируется в пределах 100-300 рублей, и поставить его можно самостоятельно, то проблема в проводке или с платой фар не дастся вам так легко.
Перед покупкой комплектующих проводки, почистите контакты, сбрызните WD-40, должно помочь. Потому как купленные провода еще и поставить нужно с умом, а это уже электроника — дело тонкое — доступное умельцам в сервисе за хорошую плату.
Что касается платы фар — то тут тоже вопрос спорный, требующий вложений как на саму деталь, так и на работу профессионала, который ей займется. Перегоревшие лампочки в фаре — это самый дешевый расходный материал, одна лампочка стоит 20-50 рублей.
Иногда у автомобиля могут возникать проблемы в работе датчика скорости. В качестве примера, можно взять Chevrolet Aveo. Это довольно не дорогой автомобиль, который комплектуется бюджетными по стоимости запчастями. Датчик скорости в этой марке машины ломается довольно часто. Причины возникновения дефекта могут быть разными, то устранить его просто.
Демонтаж датчика
Датчик скорости в автомобиле расположен под капотом, и его точное местоположение указано стрелкой на фотографии:
Снять сам датчик легко, это не потребует демонтировать защиту и другие элементы автомобиля. Устройство под капотом установлено вертикально, и его нижняя часть соединена с КПП, а верхняя — имеет несколько проводов для измерения скорости.
Чтобы демонтировать датчик нужно предварительно отключить все фиксаторы. Для работы понадобится обычная плоская отвертка. С помощью нее датчик откручивают против часовой стрелки. Когда демонтировать элемент сложно, то нужно воспользоваться…
