Замена бензонасоса lada 2113 (ваз 2113)

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

1. Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.
2. С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.
3. Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.
4. В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.
5. Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.
6. Сборка агрегата производится в обратном порядке.

Замена бензонасоса на ВАЗ-2113, 2114, 2115

Принято говорить, что сердцем автомобиля является его мотор. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, а сердцем же можно, без сомнения, назвать бензонасос.

Стоит ему остановиться и замертво встанет сам автомобиль. Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в топливную систему бачок омывателя стекла, заливая в него бензин, но это такая экзотика, повторять которую опасно как для жизни автомобиля, так и для собственной.

Масса бензонасоса

Система контактов в норме, а датчик уровня бензина пошаливает. Посмотрим, что там с массой бензонасоса. Она может быть плохо закрепленной. В таком случае, ничего качать бензонасос не сможет.

Сама масса бензонасоса крепится на него в районе ручника, под торпедой. Когда дергаешь ручной тормоз, можно задеть контакты массы бензонасоса, и соединение может пропасть.

Подтянуть массу бензонасоса нетрудно, трудно до нее добраться. А именно: достать контакт заземления массы, проводящий потерянное соединение. Убираем пластик под ручным тормозом и покрытие пола машины, соответственно; зачищаем контактик и крепко-накрепко цепляем массу на бензонасос.

Давление

В первую очередь потребуется измерить давление в системе подачи топлива. Если насос работает, как должен, – оно составляет около семи атмосфер. Для проверки манометр подключают к рампе, через имеющийся там штуцер. С него снимают колпачок и прикручивают измерительный прибор.

Если все в порядке, то показания будут такими:

• 2,5 кПа (холостой ход);
• 3 (включение зажигания);
• 7 (если пережать шланг оттока горючего);
• 2,5-3 (увеличение оборотов).

В той же ситуации, если после срабатывания зажигания манометр ничего не показывает – то, вероятнее всего, «полетел» регулятор давления.

Когда никаких изменений не происходит и после набора оборотов, то дело здесь совершенно однозначно в топливном насосе. Медленное изменение показаний свидетельствует о засорении сетки фильтра.

Контакты проводки

Система проводки выходит на бензонасос в количестве  трех проводков: положительный, отрицательный и показатель уровня бензина. Причиной отказа работы бензонасоса может стать элементарное нарушение питания в проводке. Если с давлением все в норме, то проверяем контакты.

Берем простую лампочку на 12 V, крепим ее провода на положительный и отрицательный контакты на внешнем разъеме бензонасоса, соответственно. Поворачиваем зажигание: лампочка моргнула, есть контакт. Тогда копать надо глубже – смотреть внутренние контакты.

Внешняя проблема с проводкой в случае, если лампочка не загорелась: поочередно подключаем положительный и отрицательный контакты, снятые с разъема бензонасоса, к массе бензонасоса, а потом к рыле. Отрицательный контакт на массе, включаем зажигание, лампочка моргнула – контакт нерабочий, лампочка не моргнула – не рабочий положительный контакт. Когда контакт на рыле, и лампочка зажглась – провод поврежден на участке от бензонасоса к рыле.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Замена топливного насоса

Если все вышеописанные элементы функционируют как надо, то остается очистить фильтры или установить работоспособный насос.

Прежде чем приступить к этой процедуре, понадобится откачать имеющееся в баке топливо. Для замены насоса потребуется также отвертка и комплект ключей.

Процедура выполняется в такой последовательности:

• автомобиль обесточивают, путем отключения минусового провода от аккумулятора;
• снимется заднее сиденье;
• демонтируется защитная пластмассовая крышка, расположенная под ними;
• от насоса все провода отключают;
• отсоединяют топливные шланги;
• откручивают фиксирующую пластину ключом на 7;
• вытаскивают сам насос.

Следует помнить, что доставать его из бензобака необходимо очень аккуратно, так как в процессе нетрудно повредить датчик топлива (поплавок).

Покупка четырнадцатой лады – дело молодое, не требующее большого бюджета, как на саму машину, так и на запчасти. Если сравнивать ВАЗ 2114 с любой иномаркой того же класса, то вы получите приличную разницу в цене в пользу лады. И даже если иномарка стоит больше, а обслуживание на нее не выходит дороже, чем на ладу, то запчасти русского автопрома будет в разы проще найти в любом самом отдаленном районе нашей страны.

Что не говори, любая машина изнашивается, требует внимания и ухода. Вот и поговорим о частой проблеме с четырнадцатой – не качает бензонасос.

Ситуация

Едешь, вдруг заглох. Заводишь, движка рычит, стартер крутит, поехал и опять ступор. Или вовсе зажигание не реагирует, приходится подталкивать, чтобы завелась. Сюда же относится случай, когда через раз отзывается двигатель, если притормозил на пару минут и встал на нитралке. Аккумулятор в норме. Грешим на бензонасос.

Система давления

Бензонасос создает давление в топливной рампе для нормального функционала подачи бензина. Замерим давление – поймем многое и сразу.

Нормальные показатели атмосфер в системе такие:

• Холостое – 2,5
• Зажигание – от 3
• Без трубки регулятора давления – 3.3
• С пережатым сливом – 7
• Давим на газ – от 3 до 2,5.

Замерять будем в этих пяти состояниях манометром с маленьким диапазоном атмосфер (до 7, чтобы свести погрешность к минимуму). Под капотом нашли штуцер давления (заранее крышку отвинтите только), прикрепили манометр (шланг) к штуцеру и вперед. Включили зажигание, манометр нулевой: поломан регулятор давления топлива. Давим на газ, манометр стремится к нулю: поломан сам бензонасос (вот сейчас можно устроить шопинг в магазине запчастей). Еще может быть ситуация. Когда стрелка манометра лениво набирает высоту – посмотрите, в каком состоянии топливный фильтр.

Кстати, если у вас нет манометра – печаль-тоска, ибо дорогое это удовольствие. Аналогичная диагностика в сервисе обойдется в два раза дешевле.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
   1. Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
   2. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.
3. Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
4. Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
5. Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника — не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Реле

Там же, где и закрепленная масса бензонасоса, под торпедой, находится его реле.

В идеале, при зажигании реле за пару мгновений создает нужное давление в системе и отключается. Если этого не происходит, давление в норме, но процесс не идет, поднимаем полностью переднюю облицовочную панель, закрывающую контакты музыки, и кондера и смотрим со стороны пассажира: там три релюшки, самая нижняя – это от бензонасоса. Когда поворочиваешь ключ, то реле издает характерный щелчок, работает. Если щелчка нет, реле накрылось или его контакты.

Как говориться, нечего мелочиться, если клеммы моторчика поддаются реанимации, то реле и его контакты лучше заменить. Удовольствие недорогое, местоположении для замены запчасти очень удобное.

Замена бензонасоса ВАЗ 2114

Бензонасос может выйти из строя в любой момент и способствует этому качество горючего, на наших заправках. Определить, нужна ли замена, можно измерив давление насоса на нескольких режимах. Для разных систем топливоподачи, давление отличается, поэтому необходимо пользоваться мануалами завода изготовителя. Есть и универсальный способ проверки насоса, так называемое давление в ”стенку”- замер с пережатой обраткой или непосредственно в манометр. Насос, при этом, должен “давить” не менее 5.0-5.5 атм.

Если звук работы насоса громкий и постепенно усиливается, то это тоже говорит о необходимости скорой замены (громкий звук, еще может быть, из-за отсутствия бензина в баке).

Электропроводка

При отказе насоса топливного, прежде всего, необходимо убедиться, что цепь была смонтирована правильно. К его электроприводу ведет три провода:

• один – к датчику топлива;
• два – к контактам самого мотора.

Разобраться здесь поможет обычная лампочка на 12 вольт. Ее подключают к питающим проводам. При включении зажигания она загорится – это значит, что электрика подается правильно.

Также лампой проверяют и работоспособность самого мотора. Ее в этом случае присоединяют к выступающим клеммам привода, причем ее кратковременное вспыхивание будет свидетельствовать в данном случае о неисправности этого элемента.

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

• Добраться к днищу через салон;
• Убрать пластик под ручником;
• Снять напольное покрытие;
• Достать контакты заземления;
• Прочистить;
• Закрепить на бензонасосе максимально прочно.

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

1. автомобильный тестер (мультиметр);
2. крестовая отвёртка;
3. два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

• Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
• Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

• Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
• Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.

Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Замена бензонасоса на ВАЗ 2114/2115

Перед тем как непосредственно приступить к работе, следует стравить давление топлива в системе. Даже при неработающем насосе давление может сохраниться очень высокое, что приведёт к напору струи бензина в момент демонтажных работ.

Чтобы понизить давление в топливной системе автомобиля, достаточно дать ему постоять на ровном месте в течение трёх часов. Напор горючего в шлангах и трубах заметно снизится, и выполнение замены устройства пройдёт без каких-либо трудностей.

Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать

Подготовка инструментов

Для лёгкости проведения всех этапов работы потребуется подготовить несколько инструментов. Как правило, все они имеются у большинства автовладельцев:

• крестовая отвёртка;
• плоская отвёртка;
• рожковый ключ на 17;
• головку на 7;
• удлинитель для ключа.

Как снять неисправный топливный насос в ВАЗ 2114/2115

Порядок работы по демонтажу топливного насоса определяет следующие этапы работы:

1. Открыть капот и отсоединить клемму «минус» от аккумулятора.
2. Поднять подушку заднего сидения в салоне автомобиля.

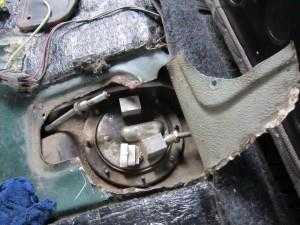

3. Под сиденьем располагается маленький люк — именно под ним и расположен бензонасос.
4. Ключом на 17 потребуется отвернуть все гайки крепления люка к полу.
5. Отложив крышку люка в сторону, потребуется разъединить две колодки проводов. Для этого понадобится предварительно отогнуть фиксирующий элемент на штекере.
6. Далее ключом на 17 надо будет отвернуть гайки на топливопроводе и отсоединить топливные трубки.
7. После этого станет доступным и сам бензонасос. Посредством удлинителя и гаечного ключа необходимо будет отвернуть все крепления, которые соединяют насос с металлической поверхностью автомобиля.
8. Вытаскивать бензонасос лучше всего, подцепив его отвёрткой за резиновое кольцо.

Как установить топливный насос обратно

Порядок установки топливного насоса в ВАЗ 2114/2115 полностью обратный: то есть сначала потребуется вставить устройство в полость под сиденьем, а потом подсоединить все разъединённые провода и трубки. Заключительный этап — закрытие люка и возвращение на прежнее место подушки заднего сиденья.

Умение самостоятельно диагностировать выход из строя бензонасоса, а также быстро провести замену или ремонт устройства особенно пригодятся тем водителям, которые привыкли обслуживать свою машину самостоятельно. К тому же процедура проверки топливного насоса и его ремонт нельзя считать особо сложными работами, поэтому даже неопытный владелец сможет привести бензонасос в рабочее состояние без обращения в СТО.

Видео обзор по замене сеточки бензонасоса на ВАЗ 2114 и 2115

На данном примере конструкция наиболее понятная и простая, поэтому и проблем с данным видом ремонта практически не возникало. Есть и другого типа насосы, которые отличаются по своему устройству, и там все будет немного иначе.

Стоит иметь ввиду, что новую сетку стоит покупать только тогда, когда вы знаете наверняка, как установлена на вашем автомобиле. Цена данной детали обычно составляет не более 50-100 рублей, поэтому не стоит затягивать с данной процедурой и периодически выполнять ее, чтобы избежать засорения топливной системы.

Также стоит отметить тот факт, что при снятии бензонасоса внимательно осмотрите внутреннее состояние бака, и при необходимости хорошенько его почистите или промойте, чтобы избавиться от посторонних частиц и образований.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

1. Поднимаем задний диван.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

Предохранитель

Одним из заключительных этапов проверки неисправной работы бензонасоса является его предохранитель. Как и реле, предохранитель можно увидеть с внутренней стороны. А можно залезть с внешней, через капот. Под капотом, ближе к лобовому стеклу, будет темный ящик, сразу на электронном блоке управления. Его надо открыть и найти самый верхний предохранитель с силой тока в 15 А и английской надписью fuel pump. Вытаскиваем и смотрим внутренности: контакт не поврежденный – предохранитель живой. Контакт поврежденный (перегорел) – надо ставить новый предохранитель. Как и с ценой вопроса реле, предохранитель купить и поменять не составит большой траты денег и времени.

Не у каждого мастера руки растут из правильного места. По сему. Причиной того, что бензонасос не качает, могут стать элементарные глупые недочеты простого тюнинга.

Например, сигналку поставили так, что перепутали все контакты, и питание на бензонасос просто не идет. Не потому, что сигналка не должна стоять на авто, или система проводов барахлит, просто мозгов и практики человеку, который ставил, не хватило. Внимательно проверяйте все соединения, коли решили добавить шика своей ладушке.

Или противоугонка. Кнопка ставится таким образом, что прерывает целостность системы контактов массы бензонасоса, и практически всегда неудачно. Кстати, если у вас есть такая примочка, не думаю, что она будет очень действенной при отсутствии сигналки. А если есть сигналка, то противоугонка вовсе не нужна.

В любом случае, помните: в любой ситуации поломки ВАЗа, дело не в том, что это ВАЗ, и сделали его некачественно. Просто русский автопром немного нежнее забугорного, требует чуть больше внимания и вашей сообразительности.

Одной из причин, по которым может снизиться давление в топливной системе ВАЗ 2114 может стать загрязнение сетки бензонасоса. В данном случае речь пойдет об одном конкретном виде топливного насоса, на примере которого все и будет показано. Хотя, на самом деле, насосы бывают разными по внешнему виду и конструкции.

Для того, чтобы заменить сетчатый фильтр, первым делом необходимо вытащить бензонасос из бака, и лишь после этого можно заняться самой сеткой. Для этого могут понадобиться следующие инструменты:

1. Плоская и крестовая отвертки
2. Головка на 7 мм и удлинитель
3. Трещотка или вороток
4. Ключ на 17 (если штуцеры на гайках)
