Замена бензонасоса lada 2112 (ваз 2112)

Если всё проверили, а бензонасос не работает — артикулы

В общем виде артикул насоса для двигателей ВАЗ-2112 выглядит так: 21102-1139009-XX. Вместо букв XX идут цифры, например 02 или 03. Они означают завод-изготовитель. Так вот, модули разных заводов – не взаимозаменяемы! В них отличается сопротивление резистора ДУТ. Впрочем, датчик ДУТ при замене можно позаимствовать из «старого» модуля. Так обычно и делают.

• На всех ДВС с объёмом 1,5 л установлена рампа с «внешним» регулятором (2112-1160010);
• Для двигателя 21124 или 21114 нужен встроенный регулятор.

Совместно с моторами объёмом 1,5 л можно использовать любой модуль – как со встроенным регулятором, так и без.

Выбор изделия

АвтоВАЗ предлагает оригинальный топливный насос за 4000 рублей. Оригинальный каталожный номер – 2112-1139009. Но, многие автолюбители покупают и устанавливают вместо оригинала более дешёвые аналоги.

Аналоги

Бензонасос Bosch.

Не оригинальная деталь зачастую ничем не отличается по качеству от оригинала. Так, если владелец транспортного средства хочет сэкономить, то можно установить неоригинальную деталь. Рассмотрим, основные предложения фирм аналогов:

1. Fenox EFM33006O7 – стоимость такой детали будет составлять около 3000 рублей.
2. Bosch 0 560 454 035 — как говорится взял БОШ, и …  (вперёд).
3. Ween 192-0262 – цена на рынке запасных частей будет приблизительно 3000 руб.
4. Pekar 2112-1139009 – обойдётся немного дороже двух предыдущих, средняя цена составляет 3500 рублей.
5. ATS 53453 — хвалят, но и ценник хороший. Знаем ставят такой как замену дорогим оригиналам на Пежо.

Пример на видео: берём питание с разъёма главного реле

None Предистория В общем началось периодически с машиной такое дело, едешь едешь себе по делам, приехал, заглушил двигатель, вернулся, повернул ключ… Тишина.

Нету звука ЖжжжжЖжжжжж чь.

Первая мысль моя, и в теме на драйве в сообществе это реле и предохранитель насоса,Ну поменял я, но все тот же симптом. Не жужжит. Хотя движок крутит.

Второе Это, что сломался сам бензонасос. С чему бы ему впринципе ломаться? Не ну само собой у него может там износ какой то или еще че, все фильтра впринципе поменяны, бенз всегда с одной колонки.

Третье Это сигнализация, есть у сигналок функция “Valer” или “Valet” точно название не помню, которая блокирует бензаносос, это типа от угона.

Были варианты с датчиком коленвала (ДПКВ), это вариант предлогали проверить на драйве, но многие сказали, что не имеет он отношения к насосу.

Ну и начал я искать причину, пошел по проводам, и дошел до сюда,

до фишки которая втыкается в бензонасос,

None

Виновник торжестваВизуально все было исправно все провода целы все что надо крутится, что не надо держится

Начал рыть дальше, снял фишку вот эту.

И увидел, что один из 4 контактов с коричнева, хотя визуально фишка “мама” была исправна.

Начал вытаскивать из фишки провод с мамой, это как я понял Масса, и вот что там было.

Не понятно почему просто соединение взяло и сломалось попалам, каким образом не понятно.

Как должно быть, и какое было. Ну что, взял я все это дело прикрутил и для надежности припоял.Воткнул все как должно было быть, и вуаля.

Всем спасибоВсем ровных дорог, качественного и дешевого бензина, полный бак.

Цена вопроса: 0 ₽ Пробег: 93666 км

ГлавнаяЛегковыеВАЗ2111

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2. 5 атмосферы, при нажатии на газ 2.

5- 3 атмосферы. Данный способ поможет точно определить:

1. неисправность регулятора давления топлива в рампе;
2. поломку бензонасоса или заметное снижение его производительности по причине износа;
3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

1. выход из строя предохранителя бензонасоса;
2. поломка реле бензонасоса;
3. проблемы с «массой» бензонасоса;
4. неисправность электромоторчика бензонасоса;
5. окисление или залом контактов и клемм бензонасоса;
6. неисправен сам бензонасос;

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

• Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
• На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.

Штуцер предназначен специально для измерения давления

• Один конец шланга надеваем на штуцер, фиксируем его хомутом. Второй конец подсоединяем к манометру и также закрепляем его при помощи хомута.
• Включаем зажигание и ждём, пока насос закачает топливо в систему.
• Смотрим на показания манометра.

Для измерения давления топлива в рампе подойдет обычный манометр для шин

Для двигателей объёмом 1500 см3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Как разобрать бензонасос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность!

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка.

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

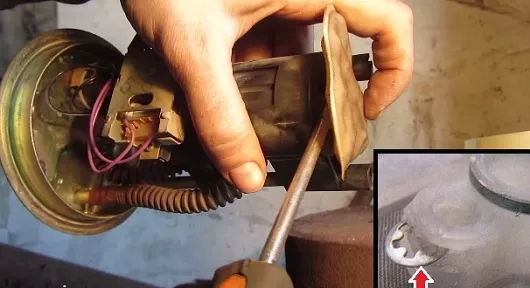

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

6) После чего отверните два винта (Указаны стрелками на первом фото), которые крепят крышку и после этого снимите её (см. фото 2), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

• повышение шума при работе насоса;
• резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;
• автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кг\см, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

• откинуть заднее сиденье в салоне;
• снять крышку люка;
• включить стартер на прокрутку, но не заводить машину;
• к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;
• в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

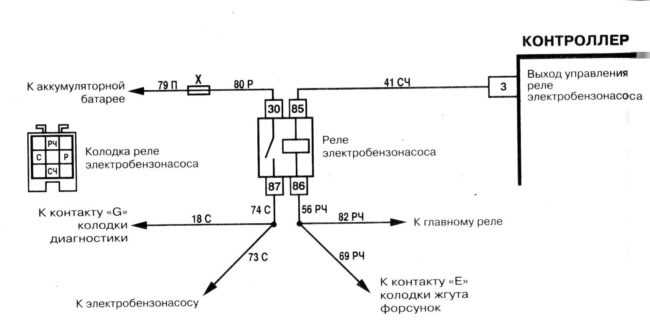

Опираясь на схему, можно выявить место неисправности

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

• Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
• Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
2. Желательно опустошите бак от топлива.
3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.

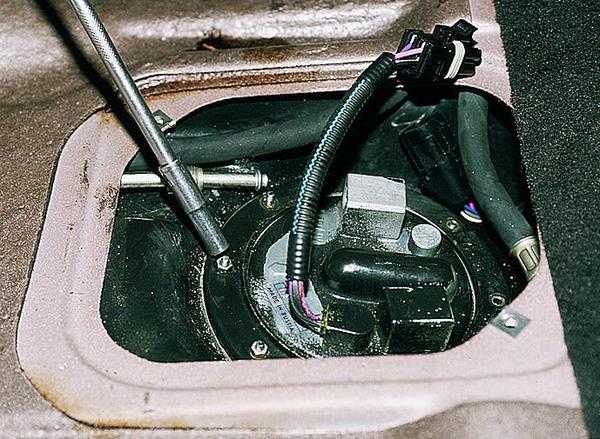

6. Открутите два крепежа, удерживающих крышку люка.
7. Отключите электро разъем от модуля.
8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

Процесс замены

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая

Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.

Загрузка …

Инструкция по монтажу бензонасоса

1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
2. После чего насос прикручивается обратно к баку теми же восемью болтами.
3. Далее потребуется соединить две топливные трубки между собой.
4. К контакту насоса подключается разъём.
5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место. Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

None Вождение автомобиля зимой: что нужно знать и уметь.

Доброго времени суток дорогие читатели моего БЖ. Долгое время не заходил на драйв из-за ДТП на своём автомобиле, судьба его пока что неизвестна, но так как я ковыряться в машинах люблю и “руки чешутся” решил поменять бензонасос на десятке друга. Пару дней назад он меня попросил помочь ему сделать его автомобиль ВАЗ 2110 инжектор, перестал работать бензонасос, я поискал в своём гараже, нашёл 2 бензонасоса (была у меня когда-то 2109 инжекторная). Поставили ему один из них, машина завелась, но по дороге домой она заглохла и опять перестала заводиться, так как было уже поздно (около 23.00), его машину отбуксировали к моему дому. По личному опыту могу сказать точно, такой насос хорошего качества очень сложно найти в магазинах, у нас в городе вообще нереально купить нормальный. На следующий день я заказал у знакомого автослесаря бензонасос, сегодня он привёз из Краснодара немецкий бензонасос AVR. Друг сегодня на работе в ночь, я решил сам всё сделать.Процесс замены бензонасоса:

1. Нам понадобиться следующий инструмент: головка на 7, удлинитель, трещётка, рожковый ключ на 17, 2 отвёртки “+” и “-” и ещё могут пригодиться пассатижи (мне не понадобились). Ещё желательно взять коробочку, чтобы складывать туда все мелкие болтики, гаечки и т.п.;

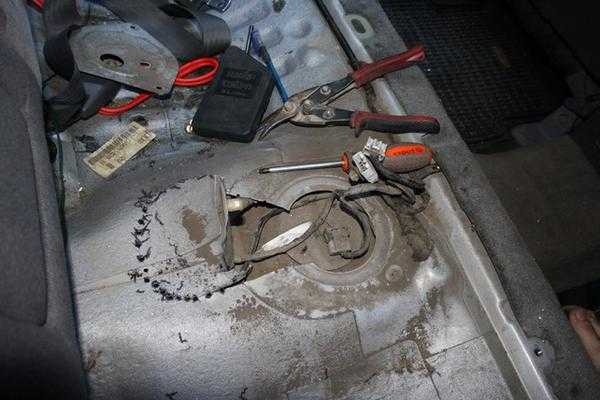

2. Снимаем заднее сиденье и поднимаем кусок ковра, который закрывает тоннель к бензобаку;

3. Откручиваем отвёрткой два болта которые держат крышку, закрывающую тоннель доступа к бензобаку;

4. Ключом на 17 откручиваем топливные шланги. У меня возникла проблема, я не смог открутить один шланг, но это не страшно, я всё равно смог достать бензонасос;

5. Вооружаемся трещоткой с удлинителем и головкой на 7 и откручиваем 8 гаек;

6. Разъединяем фишку с проводами идущими в бензобак;

7. Достаём всю эту конструкцию из бензобака. Так как я не открутил один шланг мне пришлось сначала открутить поплавок, достать его, а потом только вынуть эту конструкцию;

8. Снимаем топливный фильтр сеточку;

9. Отсоединяем провода идущие к бензонасосу (для облегчения этой задачи возьмите маленькую отвёртку и подковырните фишку);

10. Вынимаем этот штырёк;

11. Откручиваем отвёрткой “-” 2 болта;

12. Снимаем резиновую втулку и пластмассовую деталь под ней;

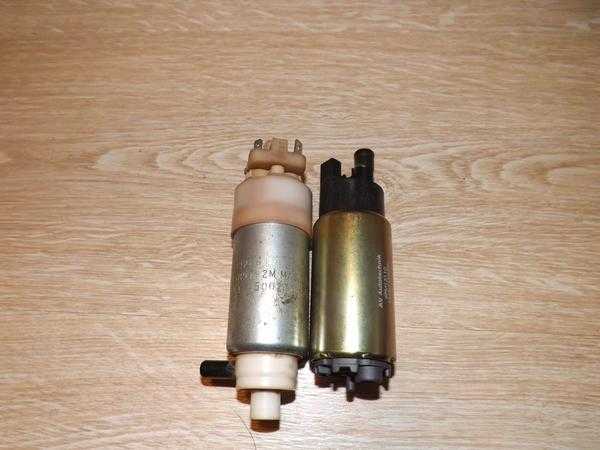

13. Вынимаем старый насос и вместо него устанавливаем новый.

Далее проделываем тоже самое только в обратном порядке.Подобная конструкция бензонасоса у всех переднеприводных инжекторных автомобилей ВАЗ, точно такой же бензонасос установлен в бензобаке инжекторных “семёрок” только немного другая конструкция внутри бака, так как он другой формы. Для того чтобы определить неисправность бензонасоса, нужно замерить мультиметром напряжение на двух верхних контактах фишки идущей в бензобак, напряжение должно появляться при включении зажигания и пропадать через 5 сек. Ещё скажу что не всегда характерный звук работы бензонасоса при включении зажигания гарантирует его исправность, он может элементарно не накачивать нужное давление топлива и автомобиль не будет заводится, либо будет заводится, но потом глохнуть. Летом в жаркую погоду, желательно чтобы в бензобаке было не менее половины бака топлива, насос может просто перегреться и перестать работать, так как он охлаждается бензином.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

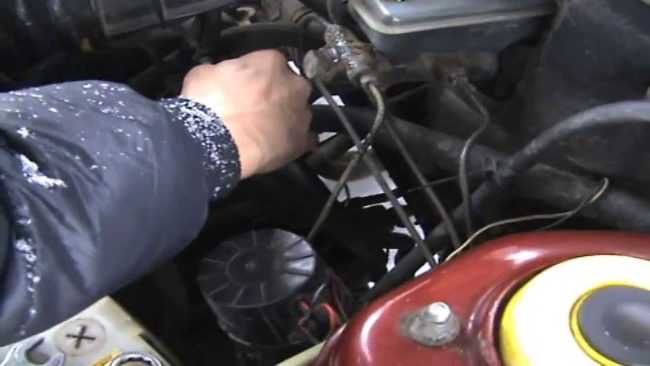

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

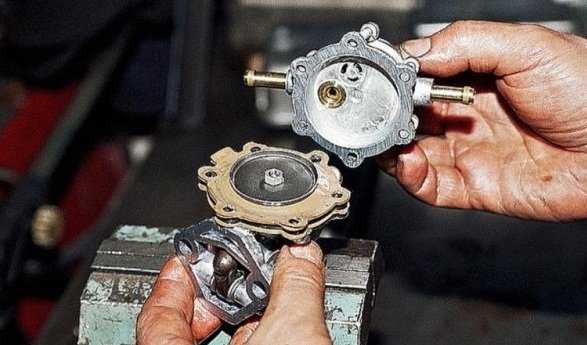

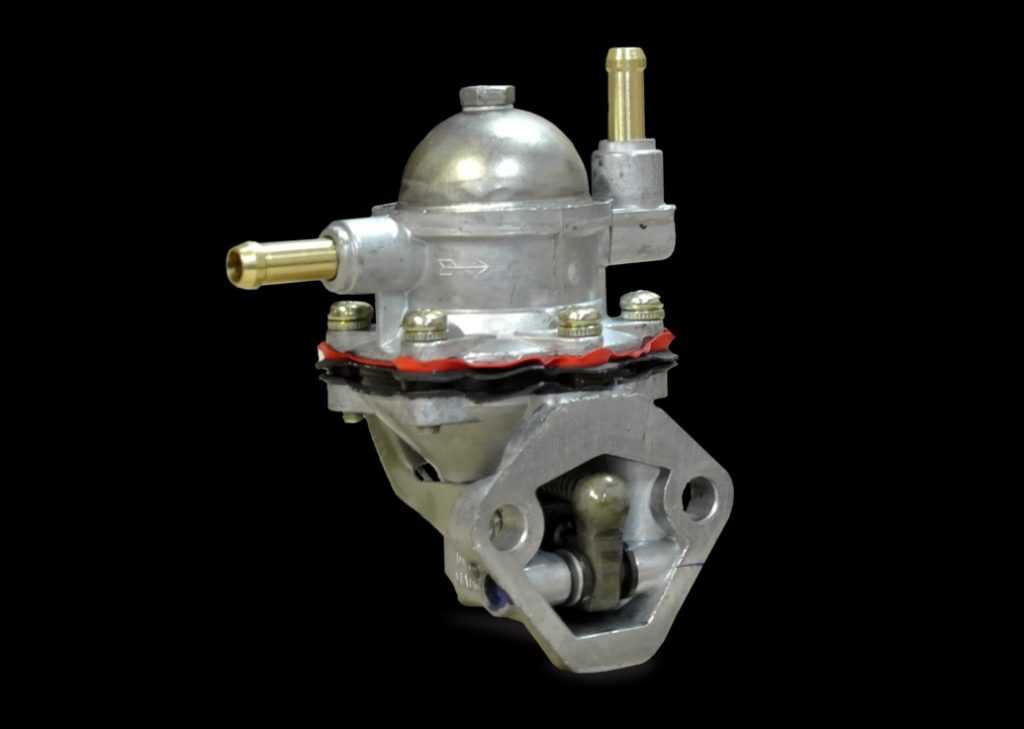

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

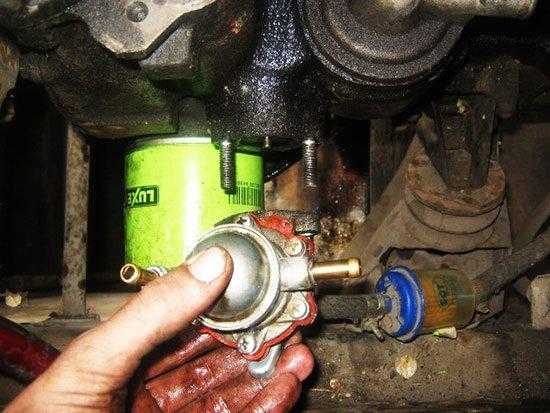

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

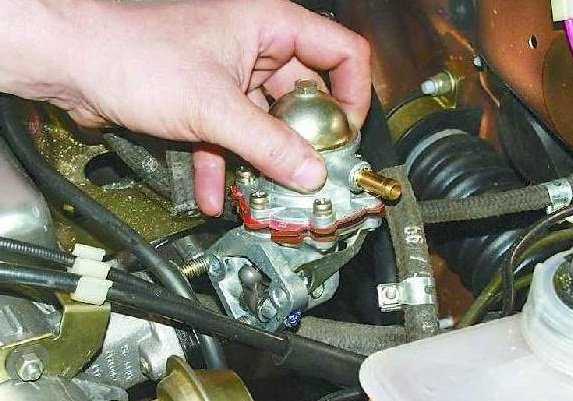

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

1. отвёртка с крестообразной битой;
2. шлицевая отвёртка;
3. ключ (головка) на 10;
4. ключ на 13;
5. 2 чистых сухих пластиковых бутылки объёмом 2л;
6. отрезок шланга (50 см) такого же диаметра, как и топливный; 1–1,5 л бензина;
7. штангенциркуль (линейка);
8. секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту.

Алгоритм проверки следующий:

• Поднимаем капот, находим насос.

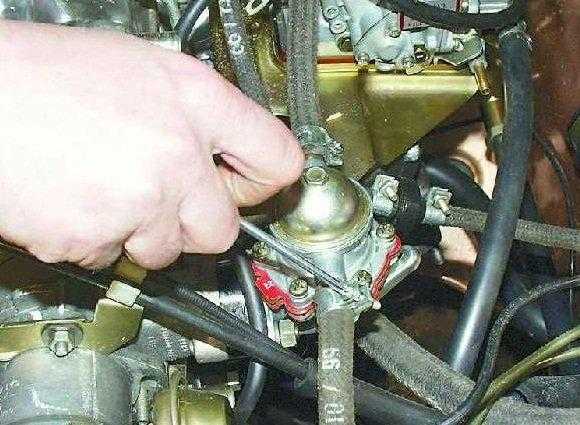

• Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.

Проверка производительности заключается в измерении количества топлива, перекачанного за определенный отрезок времени

• На выходной штуцер надеваем отрезок приготовленного шланга, а его второй конец опускаем в одну из пустых бутылок.
• Наполняем вторую бутылку бензином. В неё опускаем шланг от карбюратора, снятый с насоса. Когда в поплавковой камере закончится топливо, оно будет всасываться с бутылки.
• Запускаем двигатель, устанавливаем обороты на уровне 2000 об/мин, включаем секундомер и наблюдаем за работой бензонасоса.

Если количество топлива, перекачанного за 1 минуту меньше 1 литра — бензонасос неисправен

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

1. неисправные клапаны;
2. разрыв одной или нескольких мембран;
3. засорение сетки насоса;
4. износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

Отсоединяем от насоса оба шланга топливопровода.

Отсоединяем впускной и выпускной шланги

• Проверяем впускной клапан. Для этого затыкаем пальцем соответствующий штуцер и несколько раз нажимаем на рычаг ручной подкачки топлива. Пальцем вы должны ощутить разрежение (всасывание). Если его нет — клапан вышел из строя.
• Проверяем выпускной клапан. Прикладываем палец к выпускному штуцеру, нажимаем рычаг. На выходе должен ощущаться напор воздуха. В ином случае — неисправен выпускной клапан.

При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном — напор воздуха

Если же с клапанами все в порядке, проверим состояние фильтрующей сетки. Ключом на 10 откручиваем крышку насоса. Извлекаем оттуда и осматриваем сетку на предмет засорения. Сетка в порядке — идём дальше.

Сетчатый фильтр не должен иметь следов повреждения и деформации

• Ключом на 13 откручиваем гайки крепления насоса.
• Аккуратно, чтобы не повредить прокладки, снимаем устройство со шпилек, сливаем с него бензин, извлекаем толкатель.

Открутив две гайки, снимаем бензонасос со шпилек

Шлицевой отвёрткой откручиваем 6 винтов, соединяющих 2 части корпуса насоса. Разбираем устройство, извлекаем стержень с мембранами. Откручиваем верхнюю гайку ключом на 10, снимаем мембраны со стержня. Оцениваем их состояние. Они не должны иметь трещин, разрывов, следов деформации.

Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

При помощи штангенциркуля или линейки замеряем длину штока привода бензонасоса. Она должна составлять 82,4 мм. Если она меньше, или шток имеет следы износа на любом из его концов, к дальнейшей работе он непригоден.

Длина толкателя должна быть 82,4 мм
