Замена бензонасоса на карбюраторном моторе

Замена механического бензонасоса ВАЗ 2108/2109

Замена механического насоса в сборе займёт не более получаса. Для её осуществления потребуются:

• ключ на 13;
• отвёртка с крестообразной битой;
• ёмкость для слива бензина.

Порядок замены:

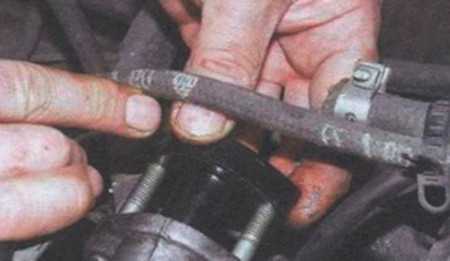

1. Откручиваем винты хомутов топливных шлангов на входном и выходном штуцерах насоса.
2. Снимаем шланги со штуцеров.
3. При помощи ключа на 13 откручиваем гайки крепления бензонасоса.

4. Демонтируем насос. Сливаем с него бензин.

5. Устанавливаем новую прокладку «В», измеряем длину выступания штока. При необходимости производим регулировку вышеописанным способом.

6. Закрепляем насос гайками.

7. Подключаем шланги топливопровода.

8. Производим ручную подкачку топлива в насос, несколько раз нажав на рычаг.

9. Запускаем двигатель, проверяем его работу.

Какие бензонасосы устанавливались на автомобили ВАЗ 2108/2109

Большинство автомобилей ВАЗ 2108/2109 оснащались бензиновыми двигателями с карбюраторным впрыском горючей смеси в камеры сгорания. Инжекторными системами подачи топлива оборудовались только их последние модификации.

Таблица: серийные двигатели автомобилей ВАЗ 2108/2109

Модификация двигателя	Объем, см3	Количество клапанов, шт	Тип впрыска	Годы выпуска
ВАЗ 2108
2108	1289	8	Карбюраторный	1984–1997
21083	1499	8	1986–2005
21081	1099	8	1987–1997
2111–80	1499	8	Инжекторный	1994–2005
ВАЗ 2109
2108	1289	8	Карбюраторный	1987–1997
21081	1099	8	1988–1997
21083	1499	8	1988–2004
2111–80	1499	8	Инжекторный	1994–2004
11183–20	1596	8	1994–2004

Абсолютно все карбюраторные «восьмёрки» и «девятки» оснащались механическими топливными насосами ДААЗ производства Димитровградского автоагрегатного завода. Они выпускались и выпускаются сейчас под каталожным номером 2108–1106010.

Механический топливный насос ДААЗ 2108–1106010

Инжекторные двигатели ВАЗ 2108/2109 были оснащены электрическими погружными бензонасосами, производимыми российскими предприятиями «Пекар», «Утёс», СААЗ, а также насосами совместного и зарубежного производства. На последние модификации устанавливались топливные помпы фирмы «Бош». Каталожный номер погружного электрического бензонасоса ВАЗ 2108/2109 – 2112–1139009.

Электрический насос «Бош» 2112–1139009

Разборка и замена топливного насоса

Для более комфортной работы следует приобрести ремонтный комплект. Он стоит намного дешевле, чем покупка нового бензонасоса, а его комплектующие могут не раз пригодиться при ремонте вашего авто.

Вот последовательность действий, которых стоит придерживаться при замене деталей помпы:

1. Снимаем воздушный фильтр.
2. Отключаем подачу и возврат топлива по шлангам со штуцеров.
3. Откручиваем крепежные гайки, удерживающие насос.
4. Предельно аккуратно снимаем помпу с ее исходного положения, при этом не задеваем прокладки.
5. Проводим визуальный осмотр насоса на наличие трещин, сколов и других повреждений. Проводим проверку клапанов на герметичность.
6. Осматриваем диафрагму, при обнаружении повреждений снимаем ее и заменяем новой.
7. Осматриваем очищающий фильтр. Меняем его в случаи, если он поврежден или сильно загрязнен.
8. Обрабатываем элементы фильтра чистым топливом, прогоняем через него сжатый воздух.
9. Если обнаружатся поврежденные детали, то заменяем их новыми из ремкомплекта.
10. Заменяем прокладки насоса, они требуют частой замены, так как принимают на себя значительную нагрузку. Примечание: при установке новых прокладок, специалисты советуют обрабатывать их поверхность специальной жидкостью – Литола 24. Это способствует уменьшению износчивости.
11. Если вы обнаружили значительные повреждения на самой помпе, то придется отправляться в автомобильный магазин за новым бензонасосом. Там опытные консультанты подскажут вам наиболее подходящий выбор, мы же советуем вам записать на листочек компанию-производителя и модель предыдущего экземпляра, при условии если работа прошлого бензонасоса полностью вас устраивала.

Уже после завершения ремонта или приобретения нового насоса возникает необходимость его собрать. Для этого всего то нужно выполнить вышеперечисленные действия, но только в обратной последовательности. Однако все-таки при сборке может возникнуть ряд  трудностей. Вот рекомендации, соблюдая которые вы без проблем соберете и поставите на родное место помпу.

Обязательно выполните регулировку подачи, используя для этого подходящие прокладки. Напоминаем оптимальный показатель — 0,8-1,2 миллиметра. Если толкатель будет значительно выступать по отношению к верхней прокладке, то давление, действующее на подаваемое топливо, будет чрезмерно высоким, что может вывести из строя запорный клапан в карбюраторе. Если же расстояние будет намного меньше 0,8 миллиметров, то ваша машина не сможет развивать большую скорость, так как в двигатель будет поступать недостаточное количество топлива.

После окончания сборки, убедитесь, что стрелка, изображенная на корпусе, направлена в сторону карбюратора.

Обратите внимание, что отверстия в прокладках должны располагаться немного дальше от заглушающей трубы. Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Заключение

Следую, этой несложной инструкции вы сможете самостоятельно подчинить свой бензонасос, и ваш ВАЗ 2109 снова сможет нормально функционировать. При этом вы потратите всего лишь пару часов и небольшое количество денежных средств, но взамен получите отремонтированный автомобиль и бесценный опыт в работе со сложными механизмами вашей машины.

Автор статьи: Юрий Веселов

Несколько способов, как проверить работоспособность

Опытные владельцы автомобилей ВАЗ 2108/2109 хорошо знают, как именно можно проверить функциональность бензонасоса. Не всегда неисправности, касающиеся некорректной подачи топлива, могут касаться именно насосного устройства. Поэтому потребуется уметь определять неполадки в устройстве самостоятельно.

Способ № 1

Потребуется включить зажигание и послушать, работает насос или нет. За одним из задних сидений в салоне должно быть слышно жужжание. Если характерного звука работы насоса нет, то потребуется проверить, осуществляется ли на него подача питания.

Производится демонтаж блока с реле. Для удобства водителя назначения всех реле в блоке имеет схематичные назначения. Если реле и предохранитель исправны, то рекомендуется откинуть или снять заднее сиденье, открыть люк и измерить напряжение на самом устройстве. Обычно для этого используется мультиметр или проводки с маломощной лампой.

Способ № 2

Потребуется произвести замену бензонасоса на новый. Если неполадки сразу же исчезли, значит, бензонасос действительно был неисправен. В том случае, если автомобиль по-прежнему невозможно завести из-за низкого давления в топливной рампе, проблема не в бензонасосе, а в самой топливной системе. Лучше всего обратиться к специалистам.

Способ № 3

Проверку работоспособности бензонасоса можно провести, измерив количество перекачиваемого им бензина за определёный период времени.

Потребуется организовать доступ к топливной рампе и вывернуть золотник на трубке. К отверстию подсоединить шланг, другой конец которого опустить в ёмкость для измерения (например, трёхлитровую банку). Насос на «восьмёрке» и «девятке» перекачивает примерно один литр топлива в минуту. Если показатели гораздо меньше, значит, засорился фильтр высокого давления.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

• корпус, состоящий из верхней и нижней части;
• крышка;
• сетчатый фильтр;
• клапаны (впускной и выпускной);
• диафрагмы (3 шт) с дистанционными проставками;
• стержень, к которому крепятся диафрагмы;
• возвратная пружина;

• рычаг ручной подкачки.

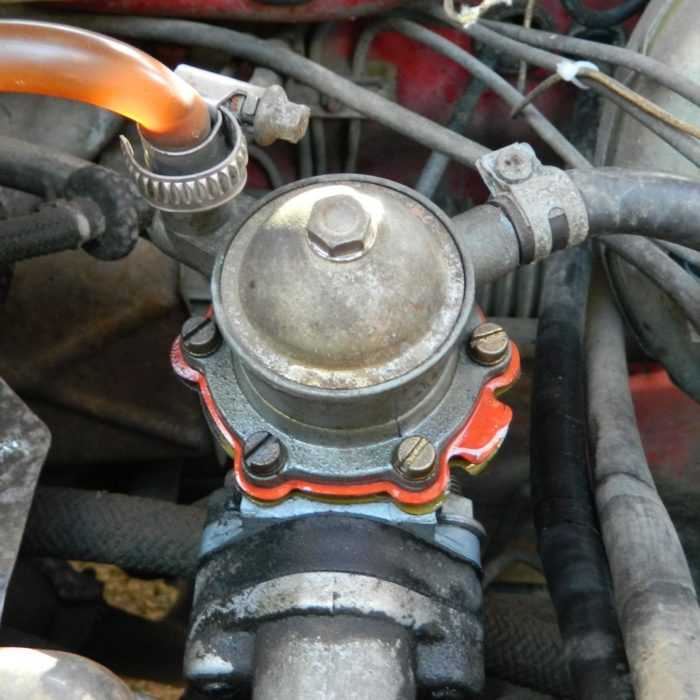

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

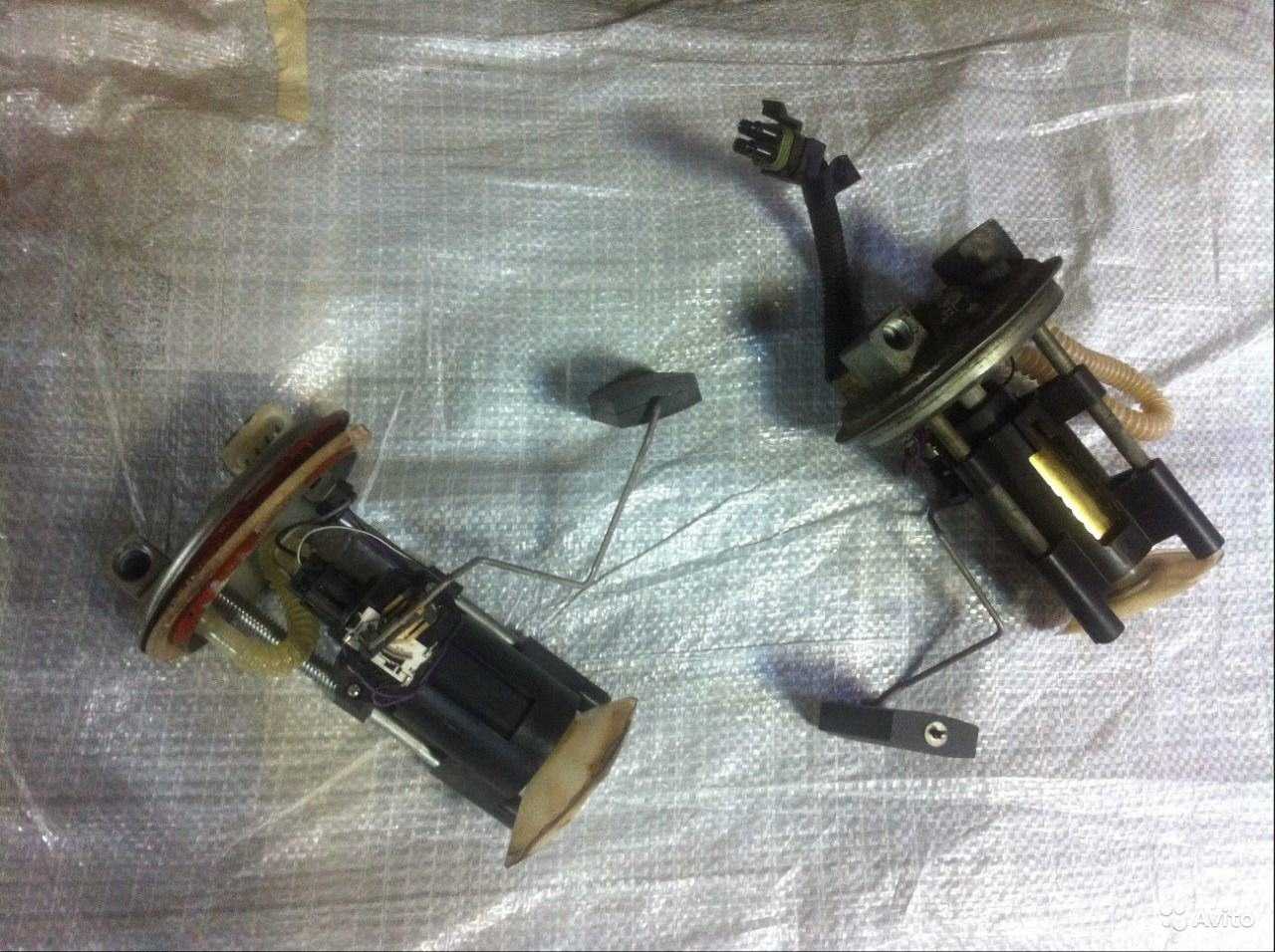

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

• пластиковый стакан-накопитель;
• сетчатый фильтр грубой очистки;

• датчик уровня топлива.

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

Снятие и замена бензонасоса на ВАЗ 2108, 2109, 21099 (инжектор, карбюратор)

Здравствуйте, из данной статьи Вы узнаете, как заменить бензонасос на инжекторных и карбюраторных ВАЗ 2108, 2109, 21099. Бензонасос обычно меняется, если в топливной системе низкое давление, либо же насос вообще не качает топливо. Для начала разберем замену бензонасоса на карбюраторной машине. На самом деле в случае с механическим бензонасосом возможны такае ситуация, как протекание насоса, т.е. когда с него начинает капать, причем, если у Вас начала течь бензонасос на карбюраторной машине, ни в коем случае не ездите на ней, бензин будет капать прямо на горячий выпуск. В автомагазинах продаются ремонтные комплекты для механических бензонасосов, но обычно ремонт бензонасоса дает кратковременный эффект, поэтому лучше заменить его на новый. Для того, чтобы снять бензонасос надо открутить хомуты на топливных шлангах и сдернуть их с насоса (со шлангов потечет бензин, поэтому заранее подготовьте какую-нибудь емкость и затычки для шлангов)

Теперь откручиваем 2 болта крепления бензонасоса и снимаем его

Так же снимите термоизоляционную проставку и прокладку

Установка нового бензонасоса на карбюраторной машине производится в обратном порядке.

Теперь давайте разберем ситуацию с электрическим бензонасосом на инжекторных ВАЗ 2108, 2109, 21099. Электрический бензонасос находится под задним сиденьем. Поднимаем сиденье и откручиваем болт крепления защитной крышки топливного насоса. Перед тем, как приступим к снятию бензонасоса надо сбросить давление в топливной системе. Сделать это можно двумя способами, либо снять предохранитель бензонасоса на заведенной машине, подождать пока она заглохнет и еще пару секунд покрутить мотор стартером, либо сделать тоже самое, только снять не предохранитель, а колодку с самого бензонасоса. На самом деле, подняв задний диван и сняв крышку бензонасоса, можно встретить 2 ситуации. Доступ к бензонасосу открыт полностью, т.е. можно открутить все гайки его крепления и вытащить вверх, и вторая ситуация, когда доступ к бензонасосу открыт наполовину. Обычно во второй ситуации надо снимать бензобак и только потом менять топливный насос, но это очень долго и тяжело, далее мы рассмотрим более простой способ. Значит сначала про первый способ. Если доступ к бензонасосу полностью открыт, то просто откручиваем от него топливные трубки, снимаем колодку (если до этого не снимали), откручиваем гайки его крепления и аккуратно вынимаем вверх

Во втором случае нужно будет воспользоваться либо ножницами по металлу, либо болгаркой. Прорезаем металл, как показано на картинке ниже

После этого отгибаем, отрезанный кусок металла, и так же, как и в первом случае отсоединяем топливные трубки, откручиваем гайки и снимаем бензонасос

Установка бензонасоса происходит в обратном порядке.

Проверяем характеристики насоса

Как видим, главными причинами выхода неработающего бензонасоса являются клапаны, фильтр, шланги, диафрагмы. На выходе мы получаем недостаточную величину давления. Как замерять это давление, и в каких пределах находится норма? Во-первых, нужно точно знать паспортное значения выходного давления на карбюратор вашего авто на холостых оборотах. Примерно показатель должен варьироваться от 0,2 до 0,35 атм.

Измерения проводятся при помощи манометра с ценой деления 1,6 атмосфер. Если давление окажется ненамного меньше нормы, замена отдельных деталей может помочь решить проблему. Но при значительном отклонении, скорее всего, потребуется замена бензонасоса ВАЗ 2109. Своевременное обслуживание и рациональное использование помогают этого избежать.

Кроме показателя давления, для того чтобы отремонтировать какую-то деталь, следует знать характеристики, которыми обладает сама помпа. Если линейные параметры изменились, герметичность и устойчивость всего механизма могут быть нарушены.

Шток должен иметь длину 82,4 мм и выступать при этом над прокладкой не менее, чем на 0,8 мм и не более, чем на 1,3 мм. Толщина самой приближённой прокладки — 0,3 мм. Величина хода штока должна быть в пределах от 2,5 до 2,8 мм.

Неисправности насоса с карбюратором

Начинать ремонт бензонасоса ВАЗ 2109 карбюратор также следует с диагностики. Но в этом плане, есть существенное отличие от инжекторной версии автомобиля. Она заключается в том, что бензонасос, в данном случае, — механический. Принцип действия, а соответственно и ремонт, имеет отличия. Диагностика включает следующие основные шаги, когда проверяется:

• общее состояние бензонасоса;
• впускной и выпускной клапаны;
• герметичность;
• фильтр на предмет засорения или повреждения;
• диафрагма насоса;
• толкатель.

Механические бензонасосы ВАЗ бывают двух видов: ДААЗ и Пекар. Принцип действия аналогичен, есть небольшие отличия в конструкции. Главные детали всех механических насосов: впускной и выпускной клапаны, штуцеры, толкатель, диафрагма и шток.

Чтобы проверить впускной клапан, нужно отсоединить шланг от всасывающего штуцера. Закрываем штуцер пальцем руки и подкачиваем насос вручную. Если палец притягивает к клапану, все в порядке — эта деталь исправна, если нет — клапан подлежит замене. Выпускной клапан проверяется откручиванием нагнетательного штуцера. Аналогично подставив палец и подкачав рычаг, вы должны почувствовать давление.

Бывает, что засорилась сеточка фильтра. Нужно достать фильтр, прочистить, помыть и продуть сжатым воздухом. В случае явной деформации или повреждения выполняется замена сетки бензонасоса. Если течёт или греется бензонасос, скорее всего, повредились уплотнительные диафрагмы. Чтобы заменить их, снимаем крышку насоса, откручиваем гайку, которая держит шток. Далее снимаем диафрагмы. В случае насоса ДААЗ их 3, у Пекар — одна.

При повреждении толкателя нужно открепить насос, а теплоизоляционную вставку, прокладку и сам толкатель оставить на двигателе. Вращаем коленвал, чтобы максимально выдвинуть толкатель.

Измеряем величину выступа над самой верхней прокладкой (допустимый показатель 0,8 — 1,3 мм). При несоответствии этой величине можно попробовать выставить зазор при помощи более тонких или толстых прокладок. Если не получится, меняем толкатель.

Бензонасосы на ВАЗ 2109 инжектор в Москве

ОАТ Бензонасос ВАЗ-2108-09 (ДААЗ) (упак. ОАТ)

Электробензонасос ВАЗ-2110 и модиф. (мотор с фильтром-сеткой) Пекар

Бензонасос ВАЗ 2108-09 (P) 702

Насос топливный (бензонасос) Chery Fora

Бензонасос ваз 2101-07 дааз LADA арт. 21010-1106010-00

Пекар насос топливный электр инжектор в сборе ВАЗ 21044 пекар

Бензонасос 2108 «Пекар»

Мотор бензонасоса электричекий ВАЗ инжектор StartVolt

Мотор электробензонасоса ВАЗ 2110 PEKAR 2112-1139010

Бензонасос ваз 2101-07 pekar 701-1106010-01 пекар арт. 701-1106010-01

Трубка подающий топливопровод (инжектор) ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Электробензонасос ВАЗ-2110 и модиф. (мотор) Пекар

РК бензонасоса ВАЗ, ИЖ Пекар

Бензонасос ваз 2108-09 pekar 702-1106010-01 пекар арт. 702-1106010-01

Бензонасос Ваз 2108-09 С Подкачкой (702) Ganz Grg20002

Прокладки бензонасоса ВАЗ (комплект 3шт.)

Модуль ВАЗ 2112 с насосом инжекторный Утёс

Мотор бензонасоса ВАЗ инжектор, SFP 0135 старт вольт

Бензонасос ВАЗ 80012LPF / 0580453453

Электробензонасос ВАЗ 2101-2109 карб. (ОЕМ: 2107-3113900-910; AT 9009-001FP)

Модуль топливного насоса для а/м ВАЗ 2108i-21099i стартвольт (21083-1139007-01,21083-1139009-02)

Пекар насос топливный электр инжектор в сборе ВАЗ 21101 дв.1,6 Пекар

Рекардо ремкомплект бензонасоса ваз 2101-08

Модуль топливного насоса ВАЗ 2108i-21099i (SFM 0108) StartVolt

ВАЗ Толкатель бензонасоса ВАЗ-2101-07,2108-93 (ОАО автоваз)

ВАЗ Бензонасос ВАЗ-2108-09 улучшенная диафрагма (фирм. упак. LADA)

Бензонасос ВАЗ 2108-09 с подкачкой (702) GANZ GRG20002

0 580 453 453-Насос топливный ВАЗ 2108,09,15,2110,2112,BOSCH

Электробензонасос погружной в модуль ВАЗ 2108, ГАЗ 31105 (инж.) Волга, газель с модулем погружного электробензонасоса (ОЕМ: HPI-8.0)

Проверка состояния бензонасоса

Для начала проверяем, нормально ли функционирует подающая система нашего авто.

Осуществляем следующие действия:

1. Снимаем шланг, подающий топливо, с начального (нагнетательного) штуцера;
2. Затем необходимо немного туда подкачать топлива, для этого несколько раз нажимаем на шланг;
3. В случае, если через штуцер полилась обильная струя топлива, делаем вывод, что наша помпа полностью работоспособна;
4. В ином случае (струя очень слабая или её вообще не заметно), помпа нуждается в ремонте.

Профилактические действия в случаи неисправности помпы

1. Отсоединяем шланг от заглатывающего штуцера, получается, что оба шланга отсоединены от своих штуцеров.
2. Затыкаем штуцер пальцем и дергаем за рычаг для автономной подкачки топлива. Если ваш палец начало засасывать внутрь, то этот механизм работает нормально и проблему стоит искать либо в баке, либо в магистралях. Если вы не ощутили засасывания, то неисправность именно в механизме подачи топлива, и вам придется полностью разбирать устройство.

Проверка на герметичность

1. Прикладываем указательный палец к нагнетательному штуцеру, два – три раза нажимаем на рычаг автоматической подкачки топлива.
2. При правильной работе системы резкая струя воздуха должна оттолкнуть ваш палец от клапана, если этого не произошло, то нарушена герметичность шланга.
3. Существует два решения этой поломки: можно разобрать помпу и поискать неисправность в ней или купить новый агрегат. К счастью, купить его можно в любом специализированном магазине деталей для автомобилей, да и цена на него вполне приемлемая.

Что делать если фильтр повредился или в него попали посторонние предметы

1. Снимаем защитную крышку с топливного насоса, извлекаем оттуда фильтр. Запускаем через него чистое горючее, затем продуваем сжатым воздухом. Если вы обладатель помпы Пекар и ее модификаций, то крышку можно не снимать, можно только открутить всасывающий штуцер.
2. После этого проверяем фильтр на наличие механических повреждений, если они существенные или повреждены основные узлы, то ремонтом не обойтись и придется заменять поврежденный фильтр новым.

Повреждение диафрагмы насоса

Проделываем следующие действия:

1. Снимаем верхнюю часть корпуса и извлекаем необходимый узел.
2. Откручиваем шток-гайку и вынимаем 3 диафрагмы.
3. Проверяем каждую из них на наличие повреждений. При обнаружении неисправной, заменяем деталь.
4. Собираем диафрагмы в диафрагменный узел в обратной последовательности.

Помпа Пекар устроена иначе, она содержит всего лишь одну диафрагму. Для её демонтирования открываем наружную крышку, а диафрагменный узел поворачиваем ровно на 90 градусов. Желательно при этом проверить состояние поддиафрагменной пружинки, для этого снимаем верхнюю часть корпуса, извлекаем диафрагму. Если вы обнаружите, что пружина неработоспособна (то есть деформирована или напросто поломана) обязательно замените её.

Проблема в работе впускного или выпускного клапана

1. Снимаем крышку и достаем сетчатый фильтр.
2. Визуально оцениваем состояние внутренней полости насоса и клапанов.
3. При обнаружении не герметичности хотя бы одного из клапанов, стоит заменить весь насос целиком, иначе коэффициент полезного действия автомобиля значительно упадет, а соответственно он будет потреблять больше горючего.
4. При засорении клапанов можно продуть корпус струей сжатого воздуха.

Поломка толкателя

Часто причиной плохой работы автомобиля становится неисправность толкателя, на этот случай у опытного водителя всегда заготовлена специальная инструкция:

1. Снимаем помпу вместе со шпилькой, но сначала откручиваем гайки.
2. В ручную прокручиваем коленчатый вал, так чтобы толкатель был в максимально выдвинутом положении.
3. Замеряем расстояние от верхней точки толкателя до прокладки. Оптимальное значение для этого показателя составляет 0,8-1,2 миллиметра. Регулируем выступ под это значение путем укладки прокладки подходящей высоты. Как правило, запасные прокладки находятся в ремонтных комплектах, хотя не составит труда сделать их своими руками. Для изготовления потребуется только небольшой кусочек паронита.

Оптимальные значения показателей для топливного насоса

Для определения неисправностей в насосной системе следует точно знать точную характеристику данного устройства. Она приведена в этой таблице.

Характеристика	Параметры
Длина штока бензонасоса	82,4 мл
Выступление штока над верхней прокладкой	0,8-1,3 мл
Толщина первой прокладки	0,3 мл
Ход штока бензонасоса	2,5-2,8 мл
Давление насоса при холостых оборотах	0,20-0,35 атмосфер

Конечно, новый бензонасос стоит не так дорого (цена в среднем составляет 800-900 рублей), но часто старый бензонасос еще пригоден к использованию, просто необходимо купить несколько копеечных деталей и повозиться пару часов.

Бензонасос ваз 2199 инжектор

Рассматривая топливную систему, обязательно нужно упомянуть про бензонасос ВАЗ 2109 инжектор. Система впрыска состоит из нескольких компонентов, которые являются основными. На нашем сайте вы также можете найти информацию для автомобилей ВАЗ более новых моделей, например, 2110. На девятках тоже установлены электрические топливные насосы, которые производят подачу бензина под определенным давлением в рампу. Причем давление должно быть постоянным, иначе работа двигателя окажется нестабильной. Итак, что же из себя представляет бензонасос инжекторной девятки и как он работает.

Ремонт насоса и его полная замена

Для начала вам нужно снять воздушный фильтр автомобиля. Далее отсоедините шланг подачи топлива с бензином и шланг, который идет непосредственно в карбюратор. После этого открутите гайки, которыми крепится насос к блоку двигателя, и снимите его. Разбирайте насос как можно аккуратнее, чтобы не повредить диафрагму. Внимательно просмотрите, нет ли в его деталях трещин или сильных загрязнений.

Купить ремкомплект для механического насоса карбюраторного типа можно в любом автомагазине. После установки и замены деталей насос необходимо промыть бензином и под давлением продуть его. Независимо от характера поломки обязательно перед обратной сборкой замените прокладки в насосе.

Устройство топливного насоса инжекторного автомобиля таково, что его невозможно отремонтировать, потому обычно требуется полная замена. Для замены топливного насоса в инжекторном автомобиле нужно поднять заднее сиденье и под обшивкой найти люк. Аккуратно снимите его крышку, отсоедините все электрические фишки, предварительно сняв клеммы аккумулятора. Далее открутите гайки и вытяните корпус с насосом. Перед установкой нового насоса лучше всего заменить сетчатый фильтр. Соберите все в обратном порядке и подключите клеммы на аккумуляторе.

Проверка насоса на инжекторной «девятке»

У ВАЗ 2109 с инжекторным двигателем установлен электрический насос. Он приводится в действие, получая напряжение (12 В) от аккумуляторной батареи. Его место дислокации — непосредственно бензобак Лады. Миссия электрической помпы: доставить бензин в топливную рампу под высоким давлением. Далее из рампы горючее попадает в форсунки, которые впрыскивают его в камеру сгорания.

Если на ВАЗ 2109 инжектор не качает бензонасос, проверяются следующие элементы:

• реле бензонасоса ВАЗ 2109;
• предохранитель;
• напряжение на насос;
• провода от монтажного блока к помпе;
• давление в топливной рампе.

Исправный топливный насос должен начать работу при запуске двигателя. Звук его работы должен быть слышен под задним сиденьем. Начинаем первый этап проверки.

Этапы работы	Возможные ситуации и ваши действия
Берём индикатор напряжения и проверяем исправность реле и предохранителя, которые расположены в монтажном блоке.	Если схема подключения электрической цепи в порядке, нужно проверить подачу напряжения непосредственно на помпу. Для этого демонтируем заднее сидение автомобиля Лада 2109. Под ним находится верхняя крышка насоса и соединенный разъём провода из монтажного блока, а также сюда подводится шланг топливной магистрали. Разъединяем контакты и отвинчиваем болты на крышке.
Теперь обеспечен доступ непосредственно к насосу. Изымаем топливный насос из бензобака.	Замеряем напряжение на бензонасосе при помощи мультиметра (тестера) либо 12-вольтной лампочки. Если прибор покажет, что напряжение на бензонасос ВАЗ 2109 поступает, проблема не в электрике. Значит, следует проверять топливную систему. Ну а в случае отсутствия напряжения не стоит беспокоиться о неисправности помпы. Просто проверьте целостность провода, ведущего от монтажного блока к насосу, нет ли повреждений.
На инжекторной «девятке» следует поддерживать уровень топлива в бензобаке не мене 10 л. Это делается для того, чтобы бензонасос ни в коем случае не всосал воздух. Исправность насоса проверяем, замеряя давление в топливной рампе.	Подключаем прибор в специальное отверстие в рампе. Если напряжение в норме, а манометр не показывает давления, проблема может быть в топливном фильтре. Проверяем его целостность и пропускную способность. Если фильтр исправен, проводим проверку топливной магистрали, ведущей от бензобака к рампе.

В случае исправности всех этих деталей делаем вывод, что «полетел» сам бензонасос. Заменив помпу на новую, подключаем её и пробуем завести автомобиль. Если машина заводится, действительно проблема была в насосе. В случае отказа запуска двигателя следует более тщательно проверить топливную систему.

При отсутствии манометра производительность бензонасоса проверяется по количеству бензина, качаемого в единицу времени.

Выполнить такую проверку можно, подключив к рампе шланг и опустив его в ёмкость. Ждём, пусть топливо течёт в ёмкость одну минуту. Затем проверяем объём топлива в ёмкости. Он должен составлять от 0,5 до 1 л.

Порядок замена бензонасоса ВАЗ на Лада Гранта

1. Открываем монтажный блок предохранителей, который находится на торпеде слева от водительского места, и вынимаем нужный нам элемент, который отвечает за бензонасос.
2. Приподнимаем и вынимаем диван заднего сидения, после чего снимаем под ним обшивку
3. С правой стороны ест черный лючок. Под его крышкой находится доступ к бензонасосу
4. С помощью крестовой отвертки откручиваем четыре винта и снимаем крышку люка
5. После доступа к бензонасосу отсоединяем клемму питания и трубопроводы.
6. С помощью молотка и отвертки откручиваем против часовой стрелки стопорное кольцо, с помощью которого бензонасос фиксируется в баке автомобиля.
7. Убрав с помощью ветоши пыль и грязь в районе верхней части бензонасоса, аккуратно извлекаем его и производим замену.
8. Собираем в обратном порядке

Замена сеточки и очистка бензонасоса

1. После того, как пластиковый стакан бензонасоса был извлечен из бензобака, аккуратно отщелкиваем четыре пластиковых защелки и снимаем нижнюю часть стакана
2. Как правило, в стакане будет присутствовать огромное количество грязных отложений, а сеточка будет полностью залеплена грязью.
3. С помощью отвертки снимаем сетку и тщательно чистим все детали бензонасоса.
4. Ставим новую сетку (фильтр грубой очистки), собираем и устанавливаем бензонасос в бак.

Источники информации:

Источники

• http://expertvaz.ru/2109/benzonasos-karbyurator.html
• http://xn—80aaecx8b1a.xn—p1ai/что-делать-если-перестал-качать-бензо/
• http://remontauto-vaz.ru/page/priznaki-neispravnosti-i-zamena-benzonasosa-na-lada-granta-svoimi-rukami
