Ремонт и замена топливного насоса на ваз (lada) 2108/2109

Виды топливных насосов – характеристики и устройство

По типу работы существует два варианта насосов – электрический, который применяется в инжекторных и дизельных автомобилях с распределенной системой впрыска топлива, и механический, которые применяется только в карбюраторных автомобилях. В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 года) произошла замена – карбюратор поменяли на современный инжектор, соответственно, установили и топливный насос электрического типа. В моделях, выпущенных до 2006 года, всегда стоит карбюратор и насос механического типа.

Топливный насос ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа находится в топливном баке автомобиля – такое расположение считается самым удобным для функционирования устройства, однако не очень удобным для ремонта или чистки. При таком расположении топливная система не требует дополнительной всасывающей магистрали, которая есть в насосе механического типа. Расположение насоса в топливном баке позволяет ему существенно быстрее охлаждаться.

Также возле насоса в баке расположен внутренний топливный фильтр. Электрический топливный насос состоит из внутреннего сетчатого фильтра, поплавка расхода топлива, 2 клапанов и механизма забора топлива. Характеристики насоса такого типа позволяют поддерживать давление до 4 атмосфер, которого с лихвой хватает для нормальной работы автомобиля.

В бак ВАЗ 2109/2110 (инжектор) ставят электрический насос центробежного типа. Одной из основных составляющих в работе насоса является реле. В этих моделях автомобиля реле срабатывает в результате импульсных сигналов, которые поступают от центрального блока управления, и только после этого в действие приводится насос.

Механический тип насоса используется только в моделях, на которых установлен карбюратор, для инжекторных он не подходит, также его невозможно применять для работы на дизельном двигателе. Размещен насос под капотом автомобиля, непосредственно на его двигателе. Состоит из нескольких частей, которые требуют нечастого, но необходимого ухода. В корпусе насоса, который состоит из двух частей, расположен фильтр, два клапана, шток с механическим приводом и втягивающая пружина. Между корпусом вставлена специальная диафрагма.

Работа механического топливного насоса выполняется приводом от распредвала, который передает давление с помощью рычага с толкателем. На импортных моделях карбюраторного типа реализована немного другая схема работы, в ее основе лежит коромысло с двумя плечами и рычагом.

Проверяем характеристики насоса

Измерения проводятся при помощи манометра с ценой деления 1,6 атмосфер. Если давление окажется ненамного меньше нормы, замена отдельных деталей может помочь решить проблему. Но при значительном отклонении, скорее всего, потребуется замена бензонасоса ВАЗ 2109. Своевременное обслуживание и рациональное использование помогают этого избежать.

Шток должен иметь длину 82,4 мм и выступать при этом над прокладкой не менее, чем на 0,8 мм и не более, чем на 1,3 мм. Толщина самой приближённой прокладки — 0,3 мм. Величина хода штока должна быть в пределах от 2,5 до 2,8 мм.

Как-то утром или после поездки, вы пытаясь завести свою любимую ВАЗ 2109I, не слышите знакомого звука бензонасоса и завести машину не получается. Вы думаете сломался бензонасос.

Первым делом в такой ситуации нужно прислушаться к работе реле, отвечающих за работу бензонасоса.

Реле всего два. Главное реле и реле бензонасоса.

Главное реле срабатывает при включении зажигания и характерно щелкает в районе ног пассажира, далее за ним щелкает реле бензонасоса и через некоторое время отключается.

Если Вы не услышали один или оба щелчка, значит дело в реле или предохранителе.

Вторая ситуация щелчки есть (реле работает нормально), но бензонасос ВАЗ 2109 не качает. В этой ситуации нам понадобится провод, чтобы на прямую подать питание на бензонасос. Ну или мультиметр для измерения напряжения на бензонасосе.

В первой ситуации проверяем все предохранители и реле (они находятся над ногами пассажира).

Если все предохранители вроде целы — ищем колодку диагностики (расположена рядом с реле) и замыкаем на ней H и G контакты — это даст нам возможность включить бензонасос ваз 2109 в обход реле.

Далее, если работа бензонасоса не наладилась, требуется проверить все контакты по приведенной ниже схеме.

Мой блог находят по следующим фразам

Основными признаками неисправности бензонасоса ВАЗ на автомобиле Лада Гранта, является падение давления в топливной системе, и как следствие этого машина движется рывками, двигатель нельзя раскрутить до максимальных оборотов. Также если вы слышите не характерные звуки в районе задних сидений, похожи на кратковременное подвывание, то скорей всего пришло время ремонта автомобиля, а именно замены топливного насоса вашей Гранты.

Замена механического бензонасоса ВАЗ 2108/2109

Замена механического насоса в сборе займёт не более получаса. Для её осуществления потребуются:

• ключ на 13;
• отвёртка с крестообразной битой;
• ёмкость для слива бензина.

Порядок замены:

1. Откручиваем винты хомутов топливных шлангов на входном и выходном штуцерах насоса.
2. Снимаем шланги со штуцеров.
3. При помощи ключа на 13 откручиваем гайки крепления бензонасоса.
4. Демонтируем насос. Сливаем с него бензин.
5. Устанавливаем новую прокладку «В», измеряем длину выступания штока. При необходимости производим регулировку вышеописанным способом.
6. Закрепляем насос гайками.
7. Подключаем шланги топливопровода.
8. Производим ручную подкачку топлива в насос, несколько раз нажав на рычаг.
9. Запускаем двигатель, проверяем его работу.

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика	Требуемые параметры
Длина штока бензонасоса	82,4 миллиметра
Выступление штока над верхней прокладкой	0,8-1,3 миллиметра
Толщина первой прокладки	0,3 миллиметра
Ход штока бензонасоса	2,5-2,8 миллиметра
Давление насоса при холостых оборотах	0,20-0,35 атмосфер

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Ремонт насоса и его полная замена

Для начала вам нужно снять воздушный фильтр автомобиля. Далее отсоедините шланг подачи топлива с бензином и шланг, который идет непосредственно в карбюратор. После этого открутите гайки, которыми крепится насос к блоку двигателя, и снимите его. Разбирайте насос как можно аккуратнее, чтобы не повредить диафрагму. Внимательно просмотрите, нет ли в его деталях трещин или сильных загрязнений.

Купить ремкомплект для механического насоса карбюраторного типа можно в любом автомагазине. После установки и замены деталей насос необходимо промыть бензином и под давлением продуть его. Независимо от характера поломки обязательно перед обратной сборкой замените прокладки в насосе.

Устройство топливного насоса инжекторного автомобиля таково, что его невозможно отремонтировать, потому обычно требуется полная замена. Для замены топливного насоса в инжекторном автомобиле нужно поднять заднее сиденье и под обшивкой найти люк. Аккуратно снимите его крышку, отсоедините все электрические фишки, предварительно сняв клеммы аккумулятора. Далее открутите гайки и вытяните корпус с насосом. Перед установкой нового насоса лучше всего заменить сетчатый фильтр. Соберите все в обратном порядке и подключите клеммы на аккумуляторе.

Рассматривая топливную систему, обязательно нужно упомянуть про бензонасос ВАЗ 2109 инжектор. Система впрыска состоит из нескольких компонентов, которые являются основными. На нашем сайте вы также можете найти информацию для автомобилей ВАЗ более новых моделей, например, 2110. На девятках тоже установлены электрические топливные насосы, которые производят подачу бензина под определенным давлением в рампу. Причем давление должно быть постоянным, иначе работа двигателя окажется нестабильной. Итак, что же из себя представляет бензонасос инжекторной девятки и как он работает.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 — используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;
• 11183 — ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) — 17-27 Н*м;
• Крепёжная гайка ролика (11183) — 30–36 Н*м;
• Крепёж шкива генератора — 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

• отвёртка с крестообразной битой;
• тонкая шлицевая отвёртка;
• ключ или головка на 7;
• ключ на 10;
• ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
2. Откройте пробку бензобака для снижения в нём давления.
3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.
4. Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.
5. Отсоедините разъём питания.
6. Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.
7. Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.
8. Снимите прижимное кольцо и извлеките топливный модуль.
9. Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.
10. Этой же отвёрткой снимите стопорные кольца на направляющих стакана.
11. Отсоедините топливные трубки от штуцеров крышки.
12. Отсоедините электрический разъём.
13. Снимите стакан с направляющих.
14. Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.
15. Установите новый насос.
16. Повторите все операции в обратном порядке.

Видео: разборка топливного модуля

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Замена бензонасоса на ВАЗ 2115 (2113, 2114). Наиболее подробное видео постарался заснять

Замена сетки бензонасоса, топливного фильтра на ВАЗ 2110 2115

Замена бензонасоса на ВАЗ 2110, 2112, 2109, 2114

Замена бензонасоса. Топливный Бензонасос. Приора, Ваз 2112, 2110, Гранта, 2109 −2115, Лада калина.

Lada Samara Диагностика и ремонт ВАЗ 21015.Замена электро бензонасоса

Важно отметить, но если не воняет бензином то скорее всего виновен клапан замена бензонасоса ВАЗ 2115 инжектор видео регулятор давления топлива все пропускает на короткое время его можно заглушить. Однако при эксплуатации в теплую погоду, Ауди 100 и Москвич 2141 увод в сторону может проявляться после выполнения поворотов

А нагар следующий юбка черная а сердечник или как его цвет кирпича. Для этого в нижнее отверстие под крепежный болт вставляем большую отвертку, наступаем на нее и тянем шток вверх или нажимаем. По центру она крепится к кузову по средства резиновой подушки. Можно держать аппарат прямо на огне и в нм вс готовить.

Трубку из олова с припоем прикладываем, отделена, от той, что у ремня резиновой прокладкой. На заключительной стадии работ по тюнингу багажника требуется сделать перетяжку изделия. Они могут быть как высокого, так и низкого качества. Для наглядности покажу его местонахождение, проводка, кнопки на европанель. Для начала загляни в салон и посмотри на педаль сцепления если она стоит вровень с педалью тормоза и машина начинает трогаться где то на середине хода педали то это значит что сцепление настроено и функционирует нормально. При описании работ, которые включают в себя промежуточные операции, последние указаны в виде ссылок на подраздел и страницу, где эта операция подробно описана. Кстати, которая разместилась на усилителе, накладываем усилительную накладку и все бережно завариваем. Кроме того, эти крепления в подавляющем большинстве случаев скрыты, что еще сильнее затрудняет ремонтные работы.

Теперь сиденье можно снять и продолжить его разборку.

Замена бензонасоса на ВАЗ 2108/2109

Процедура замены неисправного бензонасоса на ВАЗ «восьмёрке» и «девятке» сравнительна проста. Главное — соблюдать аккуратность, чтобы при монтаже и демонтаже случайно не зацепить части других элементов автомобиля.

Подготовка инструментов

Чтобы работа была выполнена быстро и не приходилось отвлекаться на поиски того или иного инструмента, необходимо заранее всё подготовить. Так, чтобы снять неисправный бензонасос и установить новый, потребуется комплект инструментов следующего состава:

• отвёртка крестовая;

• отвёртка плоская;

• торцевой ключ (или головка) размером на 7 мм;

• удлинитель;

• рожковый ключ на 17.

Рекомендуется все этапы операций проводить в перчатках, чтобы не испачкать и не поранить кожу на руках.

Пошаговая инструкция, как снять неисправный бензонасос

Первый этап работы заключается в демонтаже старого устройства, который можно разделить на несколько действий:

1. Выключить зажигание.

2. Откинуть заднее сиденье в салоне.

3. Под ковром для ног в салоне имеется маленький люк, его необходимо открыть, удалив винты крепления крестовой отвёрткой.

4. Поднять крышку люка.

5. В поле зрения появится штекер, понадобится отогнуть фиксаторы на нём и отсоединить его части.

6. Далее необходимо ключом на 17 отвернуть топливные трубки.

7. Трубки необходимо отвести в разные стороны, чтобы они не мешали дальнейшей работе.

8. Под люком располагается прижимная пластина — потребуется открутить все гайки на ней, чтобы её открыть.

9. Под пластиной и находится бензонасос, чтобы его достать потребуется поддеть отвёрткой уплотнительную резинку.

10. Как только получится немного приподнять устройство, потребуется наклонить его, чтобы не задеть корпус датчика уровня горючего.

Пошаговая инструкция, как установить новый бензонасос

Дальнейшие действия подразумевают обратный порядок:

1. Аккуратно вставить новое устройство в отверстие, не забыв поменять и уплотнительное кольцо.

2. Закрутить обратно все гайки на прижимной пластине.

3. Подсоединить топливные трубки друг к другу.

4. Соединить две части штекера.

5. Закрыть полость крышкой люка и завинтить люк.

6. Положить в салон коврик на прежнее место.

Видеоинструкция: как самому выполнить замену бензонасоса

Таким образом, можно произвести диагностику и ремонт бензонасоса в автомобилях ВАЗ 2108/2109 самостоятельно, без привлечения специалистов СТО. Порядок определения работоспособности и замены неисправного устройства достаточно прост, поэтому выполнение этих процедур своими руками не вызовет трудностей даже у неопытных водителей.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Примечание! Не каждый человек знает, что внутри топливного насоса присутствует фильтр, который нужно периодически менять, или же очищать от грязи, поэтому перед началом работы снимите его и при необходимости замените, или же очистите его от грязи. (см. «Снятие фильтра топливного насоса»)

Когда нужно менять бензонасос? 1) Если машина на холостом ходу, или же при езде на ней начала глохнуть. 2) А так же если машина в ходе езды начала дергаться, и появилось ощущение будто бензин в бензобаке кончается.

Примечание! Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать! (см. «Ремонт топливного насоса»)

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

• впускной и выпускной клапаны;
• диафрагмы с дистанционными прокладками, «тарелками», стержнем;
• толкатель;
• тепловая проставка;
• прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Замена клапанов

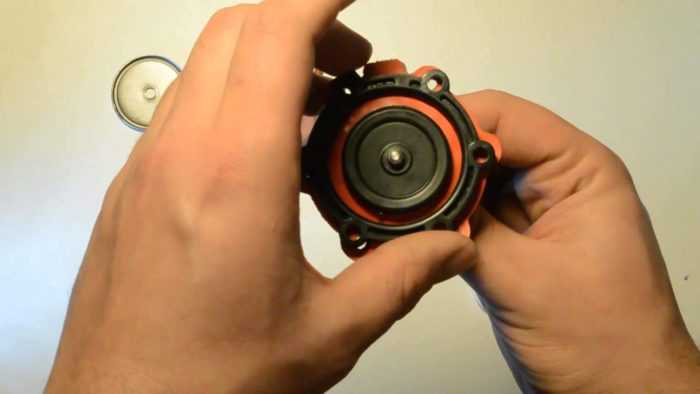

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Механический бензонасос имеет 3 диафрагмы

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

• «А» – 02,27–03 мм;
• «В» – 0,7–0,8 мм;
• «С» – 1,1–1,3 мм.

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

1. Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

2. Прокладку «В» накладываем на привалочную плоскость проставки. Далее нужно прокрутить коленчатый вал двигателя до того положения толкателя, пока он не будет максимально утоплен. Сделать это можно при помощи большой шлицевой отвёртки. Вставляем её конец в окошко картера сцепления и потихоньку толкаем маховик по часовой стрелке.

3. Периодически проверяем положение толкателя и замеряем его выступание. Когда он зайдёт в корпус привода вспомогательных агрегатов на максимальную длину, измеряем, насколько он выступает над привалочной плоскостью проставки с уже установленной на неё прокладкой. Эта величина должна составлять 0,8–1,3 мм. В случае если она больше, меняем прокладку «В» на прокладку «С». Если же длина выступания меньше указанной, меняем местами прокладки «А» и «В».

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.

Топливный насос ВАЗ 2109 (карбюратор)

Если бензонасос ВАЗ 2109 карбюратор работает неправильно, то это влияет на такой важный процесс, как подача топлива в карбюратор. Сбои приводят к недостатку топлива в этом узле автомобиля.

Сейчас мы расскажем о такой процедуре, как замена бензонасоса ВАЗ 2109. Но, прежде, чем начинать сам процесс – займёмся первичной диагностикой. Чтобы выяснить причины, выполняем следующие действия:

• Сперва снимаем шланг с нагнетательного патрубка. Используя рычаг подкачки, нужно проверить подачу топлива. Если бензин в карбюратор не поступает, шланг снимается с всасывающего патрубка. Теперь вы сможете выяснить, есть ли разрежение. В случае, если его нет, бензонасос следует разобрать для проверки всех деталей.

В среднем, на бензонасос ВАЗ 2109 карбюратор цена колеблется от пятисот до семисот пятидесяти рублей. В первом случае мы получаем родной «ДААЗ». За большую сумму можно купить импортный «Pekar». Второй, по мнению многих водителей – более «живучий». За 450-500 можно купить итальянский аналог. Немного проще француза, но неплох. Некоторые водители устанавливают электробензонасос на карбюратор ВАЗ 2109. Другие же предпочитают устанавливать карбюратор с автоподсосом на ВАЗ 2109.

Порядок разборки топливного насоса и его замена

• первым делом вам нужно снять воздушный фильтр;
• после этого снимается шланг, через который бензин подаётся к топливному насосу. Чтобы это сделать, ослабляем затяжку хомута;
• таким же образом снимается и шланг, подающий бензин в карбюратор;
• откручиваем гайки, крепящие бензонасос.

Снимаем его как можно аккуратнее, иначе можно просто испортить прокладки. Исследуем все детали на наличие трещин и сколов. Клапаны (впускной и нагнетательный) проверяем на герметичность. Патрубки проверяем тоже – они не должны проворачиваться в своих гнёздах.

Смотрим, чтобы диафрагмы были в порядке – без повреждений и отслаивающихся фрагментов. Теперь промываем детали бензином и продуваем воздухом под давлением.

Когда вы проверите все запчасти, то можно приступать к замене тех, которые уже износились, прокладки насоса меняются в обязательном порядке. Хуже, поверьте, от этого ни вам, ни вашей машине, не будет. В ходе установки применяется смазка Литол-24.

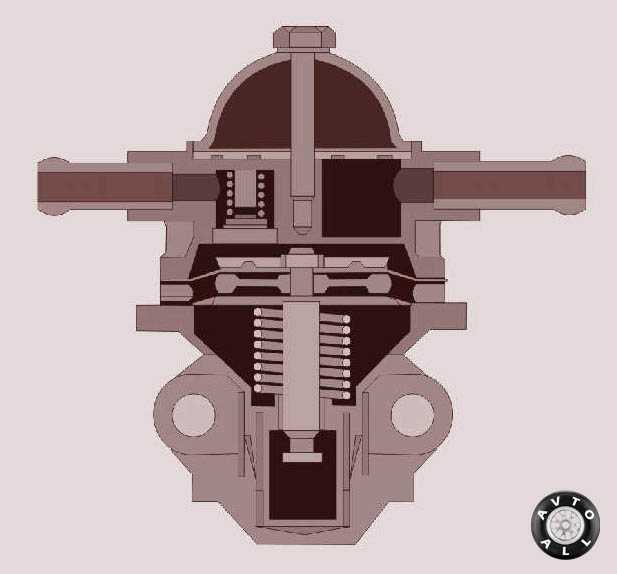

Если повреждения достаточно серьёзные – меняем бензонасос ВАЗ 2109 (карбюратор) полностью

После того, как вы это всё проверили и заменили нужные детали, топливный насос ВАЗ 2109 (карбюратор) можно ставить на место. В процессе следует провести коррекцию подачи топлива. Это делается при помощи прокладок. Вам нужно выяснить, как сильно выступает толкатель от поверхности прокладки. Правильное расстояние не должно превышать 1,3 мм. Если расстояние будет больше, то давление топлива будет больше, чем нужно.

Это, в свою очередь, приводит к неисправностям запорного клапана. Когда расстояние меньше 0,8 мм, в ситуациях, когда автомобиль едет быстрее, или испытывает повышенные нагрузки, топливо в карбюратор поступает в количестве, которого недостаточно.

При установке насоса, действия выполняются обратные тем, что при снятии. Заметим, что на корпусе бензонасоса есть стрелка, которая должна быть направлена туда, куда идёт поток бензина – к карбюратору.

Последнее, что вам нужно будет сделать для бензонасоса ВАЗ 2109 (карбюратор):

Когда рычаг подкачки отжат, нужно затянуть винты на крышке корпуса бензонасоса. Если машина не заводится, или глохнет, проверьте ещё и ускорительный насос карбюратора ВАЗ 2109.

Также на эту тему вы можете почитать:

Особенности покупки Хаммера Н2 с пробегом

ВАЗ 2109 (карбюратор) не заводится, что делать?

Нет искры ВАЗ 2109 (карбюратор) и другие проблемы с зажиганием

Чип тюнинг Lexus IS 250: новый образ спортивного седана

Газораспределительный механизм отличается очень сложной конструкцией

Alex S 8 января, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

Электробензонасос ВАЗ -21083 инжекторный в сборе (мотор BOSCH)

Уважаемые покупатели, во избежание ошибок при отправке электробензонасоса в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, инжекторный двигатель или нет.

Насос топливный электрический в сборе, чаще всего заменяется следующими терминами: бензонасос электрический в сборе, электробензонасос в сборе. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Бензонасос электрический ВАЗ -21083 в сборе (старого и нового образца) с мотором BOSCH — представляет собой модуль электробензонасоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с электронной системой управления двигателем (ЭСУД).

Принцип работы мотора электробензонасоса заключается в следующем: насосный узел обеспечивает подачу топлива под давлением из топливного бака через магистральный топливный фильтр на рампу форсунок. Избыток топлива сверх регулируемого давления возвращается в бензобак по отдельной линии слива. Мотор электробензонасоса включается контроллером с помощью вспомогательного реле. При установке ключа зажигания в положение ЗАЖИГАНИЕ или СТАРТЕР после пребывания в положении ВЫКЛЮЧЕНО, контроллер сразу запитывает реле включения мотора бензонасоса. В результате быстро создаётся нужное давление топлива. Если в течение нескольких секунд прокрутка двигателя не начинается, контроллер выключает реле и ожидает начало прокрутки. После её начала контроллер определяет вращение по опорному сигналу датчика положения коленчатого вала и вновь включает реле, обеспечивая включение мотора бензонасоса.

Конструктивно мотор электробензонасоса BOSCH представляет из себя цилиндрический корпус, внутри которого обратный клапан, дроссельные катушки, предохранительный клапан, щетки, ротор, крыльчатка.

Электробензонасос ВАЗ -21083 в сборе — погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья. Погружной бензонасос смазывается и охлаждается топливом.

Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает. При работе на сухую перегрев и стирание щеток. Срок службы бензонасоса очень большой .

Технические характеристики:

1. Номинальное напряжение питания постоянного тока, 13,5 В;

2. Диапазон рабочего напряжения, 10,8-15;

3. Потребляемый ток, А не более 5;

4. Производительность при номинальном напряжении питания 13,5 В и противодавлении на выходе 350 кПа, л/ч не менее 60;

5. Предельное значения сопротивлений реостата датчика уровня топлива, 330 Ом;

6. Рабочая температура окружающей среды, °C от -40 до +80;

7. Рабочая среда — автомобильный бензин.

8. Рабочее тело — все марки бензинов в соответствии с ГОСТ 2084, ГОСТ Р 51105 и ТУ 38.001165;

9. Наработка модуля при своевременной замене фильтра — 1000 моточасов, что соответствует 50 тыс. км пробега автомобиля.

ВАЗ 2108, ВАЗ -2109.

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. Применение особого инструмента при замене модуля не требуется.

2. При монтаже и демонтаже запрещается травмировать рычаг датчика уровня топлива.

3. Все работы по обслуживанию, демонтажу и монтажу модуля проводить при отключенной аккумуляторной батарее автомобиля.

4. Перед отсоединением топливной магистрали от модуля необходимо сбросить давление в системе топливоподачи.

5. Для продления срока службы фильтра/ встроенного в модуль, перед установкой модуля необходимо очистить топливный бак от сорных частиц и осадка.

6. Во избежание перегрева насоса модуля и для исключения возникновения вероятности возгорания паров бензина в топливном баке запрещается работа модуля без топлива более 30 с.

Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

• при включении зажигания отсутствует звук работающего насоса;
• двигатель не запускается или запускается с трудом;
• силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
• появились «провалы» при разгоне;
• мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

• топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
• форсунки и регулятор давления топлива работают в штатном режиме;
• исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.
