Замена бензонасоса lada 21079 (ваз 21079)

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Признаки дефектов бензонасоса

Многие автолюбители знают, что бензонасос представляет собой такой компонент топливной системы «шестерки», который неоднократно допускает сбои в работе или, говоря простыми словами, — он барахлит. Причины: низкокачественный бензин, засоренный и не вовремя замененный фильтр топлива, высокие нагрузки на детали изделия, воздействие активных ингредиентов при течи масла и тосола, некачественные комплектующие резинотехнические детали и т.д.

Основные неисправности бензонасоса — это нарушение герметичных кондиций топливного насоса, течь бензина и «не качает бензонасос ВАЗ 2106», т.е. выход из строя мембраны изделия. В этом случае возможен ремонт «в полевых условиях», когда водителям приходится, к примеру, вместо штатной мембраны устанавливать целлофан большой плотности, что позволяет доехать до места назначения. Более цивилизованный ремонт бензонасоса для «шестерки» — приобрести ремкомплект бензонасоса и произвести замену деталей, подвергшихся износу.

Замена бензонасоса ВАЗ 2107 + Видео

Перед демонтажем неисправного бензонасоса, необходимо отсоединить два шланга, один из которых идет от бензопровода, а второй – на карбюратор. Для этого открутите хомуты шлангов, и снять их. После этого, открутите с помощью ключа на 13 две гайки, которые крепят устройство к двигателю. Затем, старый бензонасос снимается с блока цилиндров вместе со штоком.

Перед установкой нового агрегата, зачистите поверхность места установки на двигателе. Для этого, лучше всего, использовать наждачную бумагу, чтобы добиться максимального эффекта. Старую прокладку сразу же замените новой наравне со штоком. После этого, можно устанавливать новый бензонасос. Сборка производится в обратной последовательности.

Данная инструкция актуальна не только для «семерок», но и для всего классического семейства автомобилей, так как их двигатели, а соответственно и бензонасосы, имеют схожее строение. Исключением являются новые инжекторные ВАЗ 2107.

Процесс замены

Прежде чем приступить к замене необходимо подготовить инструмент и место разборки самого стакана. Для этого понадобиться чистая ткань для того чтобы расстелить ее на верстаке или столе и уже на ней производить работы. Это необходимо для того чтобы в бензонасос не попал лишний мусор.

Необходимый инструмент:

• Трещотка или вороток;
• Головка на «10» или «8»;
• Ключ на «17»;
• Пассатижи;
• Отвертка;

Пошаговый процесс

Первым действием необходимо сбросить остаточное давление в топливной магистрали. Для этого вынимаем предохранитель бензонасоса (F3-15А). Находится предохранитель бензонасоса под центральной консолью со стороны пассажира за пластиковой крышкой воздуховода ног.

Запускаем автомобиль и даем поработать на холостом ходу пока автомобиль не заглохнет.

Далее приступаем к снятию заднего сидения. На автомобилях седан необходимо надавить на фиксаторы сиденья с двух сторон.

На автомобиле универсал и хэтчбэк необходимо потянуть за язычок и поднять сидение вверх.

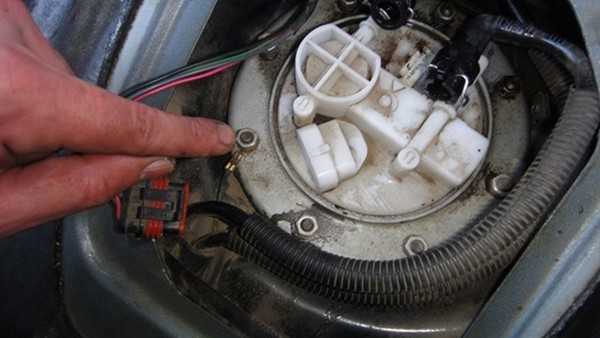

Откручиваем два самореза крышки стакана бензонасоса.

Вычищаем весь мусор и грязь под крышкой стакана. Можно воспользоваться щеткой, пылесосом или компрессором. Это необходимо чтобы после того как будет снят стакан бензонасоса лишняя грязь не попала в бак.

Снимаем фишку бензонасоса.

Откручиваем штуцеры топливных трубок на автомобилях старше 2003 г.в. На автомобилях выпущенных после 2003 г.в. устанавливались пластиковые фиксаторы штуцера. Для того чтобы снять пластиковый фиксатор необходимо надавить на кнопочки как показано на картинке и потянуть штуцер на себя.

Далее головкой на «10» или «8» (так же зависит от года выпуска авто) аккуратно открутить 8 гаек крепления кольца стакана бензонасоса.

Вынимаем стакан, аккуратно не согнув датчик уровня топлива, из бака.

Далее уже приступаем непосредственно к разборке стакана бензонасоса на чистой ветоши.

Вытаскиваем стопор стакана и снимаем отстойник.

Снимаем старую сеточку бензонасоса поддев ее с помощью отвертки.

Устанавливаем новую сеточку и производим сборку в обратной последовательности.

При затяжке кольца стакана бензонасоса, не прилагайте
чрезмерное усилие в противном случае шпильки на бензобаке могут оторваться.

Надеемся, статья была вам полезна далее можно посмотреть видео по замене сеточки бензонасоса на Приоре.

Когда менять бензонасос?

Замена бензонасоса может потребоваться в нескольких случаях:

• Двигатель запускается с трудом, а после пуска может запросто заглохнуть.
• Затрудненный пуск двигателя, связанный с условиями прогрева (горячий или холодный).
• Силовой агрегат не выдает номинальной мощности, расход топлива, при этом, существенно снижен (смесь бедная). Это явно указывает на недостаток топлива, связанный с плохой работой бензонасоса.

Все эти неисправности могут быть вызваны износом специальных пружин, диафрагмы или толкателя бензонасоса. Прежде чем менять бензонасос, в первую очередь, настоятельно рекомендуется проверить состояние штока или его наличие. Очень часто, при сборке мотора многие водители упускают этот важный момент, так как без штока бензонасос попросту не будет работать. Все остальные поломки могут устраниться при помощи установки необходимых ремонтных комплектов, которые имеют цену, существенно низкую, по сравнению с новым бензонасосом. Однако, зачем дожидаться более серьезной поломки старого агрегата, когда его можно заменить новым.

В зависимости от типа двигателя, замена бензонасоса может происходить по-разному. Это связано с разным устройством агрегатов и их местом расположения. Рассмотрим порядок замены бензонасоса на двух автомобилях: карбюраторном ВАЗ 2107 и инжекторном ВАЗ 2114.

Симптомы, явно указывающие на неисправность насоса и штока

Топливный насос и набор прокладок

Основной признак наличия неисправности бензонасоса — это при высокой температуре начинает глохнуть двигатель, после остановки он не заводится. Немного постоит, остынет, только потом получается запустить мотор. Конечно, подобный симптом есть у другой поломки — нарушения регулировки клапанов. Только в этом случае возникает такое чувство, будто двигатель из последних сил пытается тянуть машину, но не может, его сверх его возможностей. А когда бензонасос барахлить начинает, то двигатель просто глохнет.

Причина тому — чрезмерный нагрев. Как мы говорили, бензонасос ВАЗ 2101 состоит из двух клапанов. Вот, один или оба от нагрева перекособочились, перестали открываться. Слегка остудить их и можно продолжать движение. Вспомните, как часто вы видели тряпку мокрую, накинутую на бензонасос? Теперь вы знаете, для какой это цели.

Но есть еще шток бензонасоса ВАЗ 2101, поистине замечательная штуковина. Сделана она из стали. И если в советские годы она закалялась, то сейчас это никому не нужно. Цена штока составляет минимум 25 рублей. Ну и кто будет тратить киловатты энергии на деталь, конечная стоимость у которой 25 рублей? Да никто! Что ж тогда получается? А выходит неприятная картина — рычаг бензонасоса просто стирает шток, уменьшая его длину.

И если у вас стоят прокладки под корпусом топливного насоса, то вам просто повезло! Вытягиваете одну, тем самый выступать из вставки шток будет больше. И все, насос продолжит нормально качать бензин. Но если нет там прокладок? Мало ли что могло случиться, например, забыли их поставить? И поэтому стерся шток. Что тогда делать? А попробуйте его вынуть и вставить другой стороной. Знаете, несколько раз помогало такое действие.

Признак того, что стерся шток бензонасоса — машина разгоняется до определенной скорости. У меня было такое, что по городу ездил нормально, а как только выехал на трассу, у меня максималка 90 км/ч, и все. Жмешь на газ, а двигатель глохнет, ему не хватает бензина. Чуть отпустил педаль — едет спокойно, не подает признаков поломки. Причем неисправность штока насоса не всегда можно обнаружить при езде по городу или на холостых оборотах. Кратковременное повышение частоты вращения двигателя не даст того эффекта, как длительная езда на высокой скорости.

Как поменять бензонасос на инжектор ВАЗ 2114

Перед началом проведения работ, необходимо обязательно обесточить бортовую сеть автомобиля. Для этого необходимо отключить минусовую клемму аккумулятора. Делается это для того, чтобы избежать случайного искрообразования возле огнеопасного вещества. Для максимальной безопасности, проделывать всю работу рекомендуется при пустом топливном баке. Пустой бак позволит вам очистить его от осадка, который так часто забивается в системах впрыска.

Второй необходимый момент – это снижение давления в системе, так как при ее вскрытии мощная струя бензина может ударить прямо в лицо, что далеко не очень приятно. Сделать это довольно легко – для этого нужно с помощью отвертки воздействовать должны образом на измерительный штуцер топливной рампы.

Чтобы снять бензонасос, необходимо вытащить заднее сидение. Под ним располагается топливный бак, а на верхней части установлен агрегат подкачки. Вначале, открутите два самореза. Они предназначены для крепления специальной крышки модуля. После этого, отсоединяется электрический разъем. С помощью ключа на 17 выкрутите два крепления топливных проводов, которые выполнены в виде гаек. Топливные провода необходимо вытащить и развернуть в разные стороны, чтобы они не препятствовали снятию.

Теперь открутите 8 гаек, предназначенных для крепления бензонасоса. Освободите поплавок датчика и вытащите бензонасос через отверстие. Новый топливный модуль устанавливается в обратной сборке последовательности.

На этом замена бензонасоса ВАЗ завершена. Как вы успели заметить – это совсем несложная процедура и выполняется в условиях обычного гаража. Самое главное – это наличие необходимого набора инструментов и минимальное представление об устройстве автомобиля.

Снятие и установка бензонасоса.

Бензонасос играет не последнею роль в системе питания автомобиля и является важным звеном в цепи подачи топлива с бака к карбюратору. Снятие и установка бензонасоса, а так же его регулировка потребуют наличия некоторого слесарного инструмента. Вам понадобятся, крестовая отвёртка, две сантиметровые линейки, Рожковый, а лучше накидной ключ на 13.

1. Ослабьте хомут и снимите с патрубка бензонасоса шланг нагнетания.

2. Ослабьте хомут и снимите с патрубка бензонасоса шланг всасывания. 3. Болтами, подходящими по своему наружному диаметру к внутреннему диаметру шлангов, заглушите шланги, затяните хомуты.

4.открутите гайки крепления, и аккуратно стараясь не повредить прокладку, снимите бензонасос.

Обратите особое внимание на то, что каждый раз после снятия бензонасоса и замены регулировочных прокладок необходимо правильно отрегулировать его положение. Неправильная регулировка бензонасоса может привести к отсутствию подачи топлива, или, наоборот, к увеличенной подаче и как следствие к неисправности карбюратора.

На изображении цифрами показаны, под цифрой один уплотнительная прокладка толщиной 0,27- 0,33мм. Под цифрой два проставка предназначенная для теплоизоляции, то есть простака не даёт нагреваться насосу от блока двигателя. Под цифрой три показана регулировочная прокладка толщиной 1,10-1,30мм или 0,70-0,80 мм.

Перед регулировкой установите новую уплотнительную прокладку.

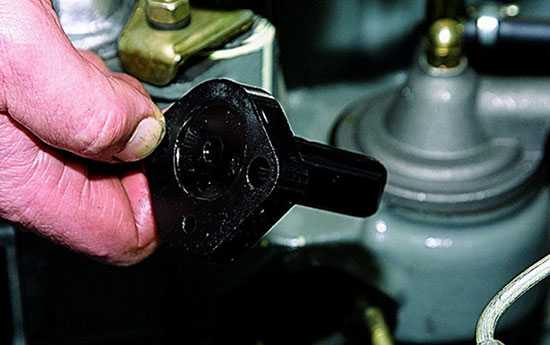

В теплоизоляционную проставку, установите толкатель. Как показано на изображении проставку в сборе с толкателем установите на шпильки. Регулировочную прокладку толщиной 0,70-0,80 мм наденьте на шпильки крепления насоса.

Прокладки, установленные на шпильки, и теплоизоляционную проставку прижмите плотно к блоку цилиндров. Проверните коленвал, и установите толкатель так, чтобы он минимально выступал.

Регулировка бензонасоса происходит, опираясь на схему и показатели описанные ниже Как показано на изображении, при помощи линеек установите длину выступание толкателя. Длинна выступания толкателя, отмечена буквой А. Если размер А меньше 0,8мм, регулировочную прокладку толщиной 0,70-0,80мм замените на другую, толщиной 0,27-0,33мм. Если размер А превышает 1,3мм регулировочную прокладку размером0,70-0,80мм замените другой прокладкой увеличенной толщины 1,10-1,30мм. Установите насос в порядке обратном снятию.

Источники

• http://vaz-remzona.ru/shtok-benzonasosa-vaz-2101/
• http://avtovx.ru/toplivnaya-sistema-vaz/benzonasos-vaz-2106-159/
• http://doctorvaz.ru/sistema_pitaniy/snytie_ustanovka_benzonasosa.html

Замена бензонасоса ВАЗ — установка

Меняя прокладки на автомобиле ВАЗ 2107, с пробегом за 100 тыс. км перед тем, как заменить бензонасос необходимо проверить минимальное выступание толкателя, т. к. от нее во многом зависит правильное положение и ход диафрагменного узла бензонасоса. Если этого не сделать, либо уменьшится подача топлива бензонасосом, либо преждевременно выйдет из строя диафрагма из-за разрыва. Выступание толкателя можно изменять при помощи подбора прокладок между блоком цилиндров и проставкой.

1. Проверяя величину минимального выступания толкателя, следует учитывать прокладку между бензонасосом и проставкой. Для большей точности измерения установите две прокладки (на время) между проставкой и блоком.

2. Затем установите минимальный выступ при помощи медленного поворачивания коленвала, прижав проставку к блоку, сделайте замер выступания толкателя. Величина выступания не должна быть меньше — 0,8 и больше — 1,3 мм.

3. В случае выступания толкателя больше чем на 1,3 мм, следует заменить прокладку между блоком и проставкой  на более толстую, соответственно если толкатель выступает меньше, чем на 0,8 мм —  замените ее более тонкой (0,3 мм).

Если ремонт бензонасоса невозможен и он окончательно вышел из строя, понадобится замена бензонасоса ВАЗ, в таком случае купите подходящую для вас модель и установите ее в порядке обратном разборке.

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

1. Необходимо провести отсоединение винтов крепления головки.
2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
4. Снимаются диафрагма и возвратная пружина.
5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
6. Аккуратно снимаются детали с диафрагменного узла.
7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

Отворачиваем винты и разъединяем корпус

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Замена бензонасоса на ВАЗ.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей.

Во втором случае причины поломок обычно заключаются в следующем:

• Использование плохого топлива, которое не соответствует стандартам качества.
• Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
• Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
• Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
• Выход из строя реле или предохранителя.

ВАЗ 2107 оснащается инжекторным насосом – это достаточно надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
2. Поставить заглушка при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать достаточно сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2107 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа. Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь.

Сделать это довольно просто:

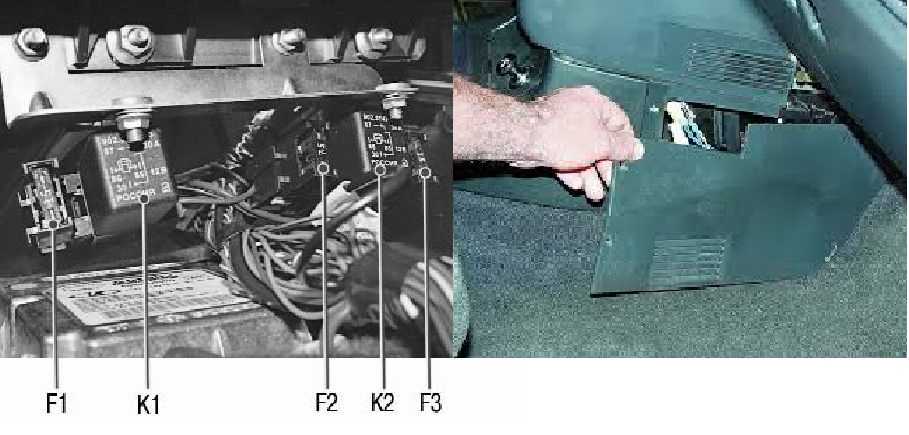

• Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
• Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
• Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
• При наличии напряжения 12В необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Устройство и принцип работы бензонасоса

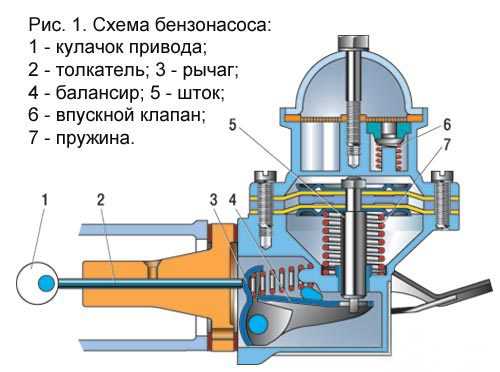

Принципиальное устройство бензонасоса ВАЗ 2106 можно посмотреть ниже.

По своему принципу действия бензонасос «шестерки» ориентирован на создание избыточного давления, которое, независимо от стадии эксплуатации мотора, должно постоянно поддерживать требуемый уровень бензина в топливной камере поплавкового типа. Диафрагма спроектирована и разработана с таким расчетом, что топливный поток прекращается или уменьшается при создании в топливопроводе предельного значения давления.

Штатный бензонасос расположен слева на специальном приливе двигательного блока и крепится шпильками через термическую проставку и прокладку регулировочного типа. Эта проставка выполняет также функцию направляющего элемента для толкателя бензонасоса ВАЗ 2106, приводящегося в действие эксцентриком через привод бензонасоса, работающим от эксплуатируемого газораспределительного механизма. Длина нового штока бензонасоса составляет 82,5 мм, допустимое значение для эксплуатации составляет размер в 81,8 мм, при уменьшении этого параметра изделие необходимо регулировать подбором установочных прокладок или заменить на новую запчасть.

Для ручной подачи бензина методом подкачки в изделии предусмотрен специальный рычаг, которым рекомендуется пользоваться после длительного периода в эксплуатации транспортного средства для наполнения топливопровода горючим. Он способен создать давление 20-30 кПа со скоростью закачки не менее 60 л/ч при частоте 2000 фрикций (качков) в минуту.

На нашем интернет-ресурсе описано устройство бензонасоса ВАЗ 2106 под номенклатурным номером 2101-1106010, произведенного на ДААЗ в г. Димитровграде. В качестве альтернативы можно использовать бензонасос Пекар, изготовленный на Саратовском заводе топливной аппаратуры. Проект и разработка изделия было проведена АО «Пекар» из Санкт-Петербурга.

Между прочим, многие автолюбители нахваливают т.н. «плунжерный бензонасос ВАЗ 2106», который позволяет улучшить пуск транспортного средства и работает с высокой степенью надежности. Изделие такого типа — не что иное, как бензонасос Пекар, верхняя крышка которого выполнена в высоком стиле и напоминает 2 связанных с собой цилиндра, на торцевой частях которых выбиты стрелки направления потока бензина. Клапана внутри изделия очень похожи на плунжерные пары, и с легкой руки автолюбителей их стали называть плунжерными бензонасосами на «шестерку».

Замена штока бензонасоса

Место установки бензинового насоса на автомобиле ВАЗ 2101

Итак, вам нужно для замены две прокладки — тонкая и толстая. Если честно, не помню точную толщину, но если вы скажете так в магазине, то продавец вас поймет. Дело в том, что больше никаких других прокладок нет обычно в наличии J. Главное — это добиться того, чтобы новый шток выступал за пределы проставки не более чем на 1,3 мм. Но недопустимо, чтобы выступание штока было меньше 0,8 мм. Возьмите среднее значение — один миллиметр. Этого будет вполне достаточно для нормальной работы топливной системы.

Дело в том, что при большем вылете штока повышается вероятность того, что в бензонасосе ВАЗ 2101 порвется диафрагма. Ну, а если будет меньше выступ, чем 0,8 миллиметра, то все вышеописанные симптомы проявятся

Обратите внимание на то, что прокладки ставятся между проставкой и блоком двигателя. Не нужно их устанавливать под корпус топливного насоса

Спутать ведь можно без труда, они легко встанут и там.

Вот, пожалуй и все, что можно сказать о штоке бензонасоса ВАЗ 2101. Осталось только упомянуть пару слов о повышении надежности. Перед установкой прокалите его на огне докрасна, это позволит немного, но увеличить прочность металла, сделает его не таким чувствительным к воздействию рычага привода диафрагмы.

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.
