Руководство lada granta по ремонту и эксплуатации (ваз 2190)

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 — 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

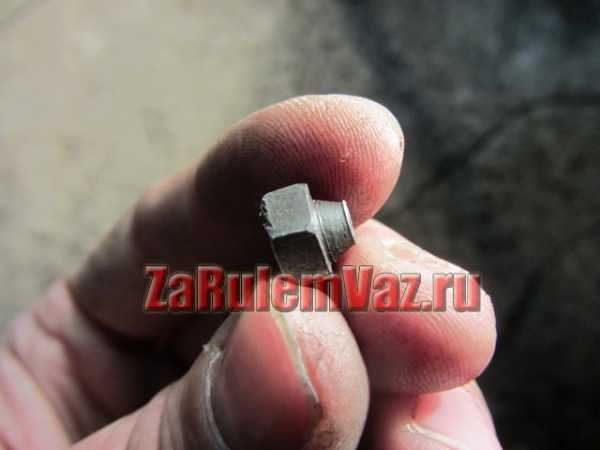

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

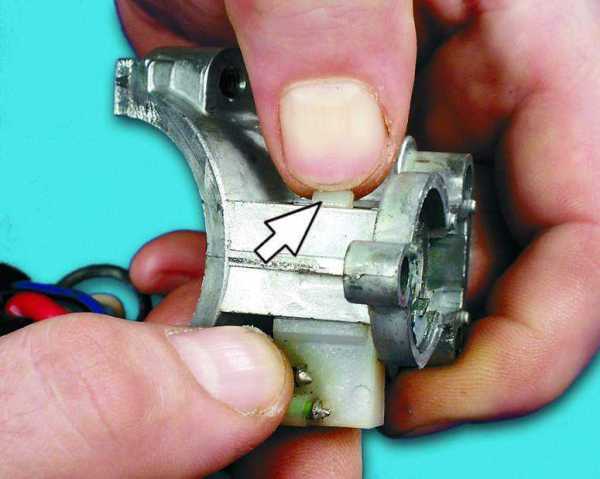

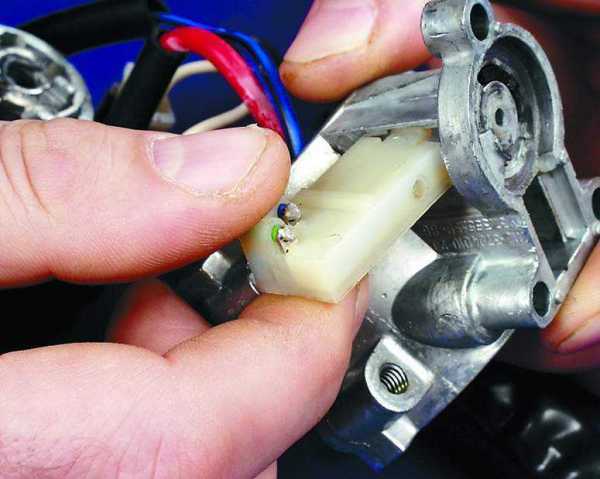

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

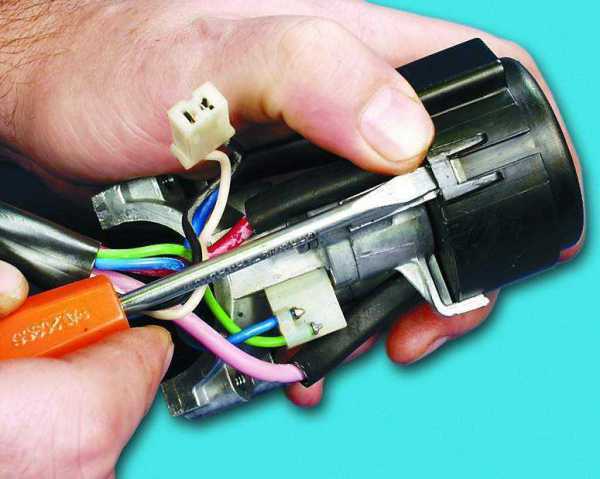

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

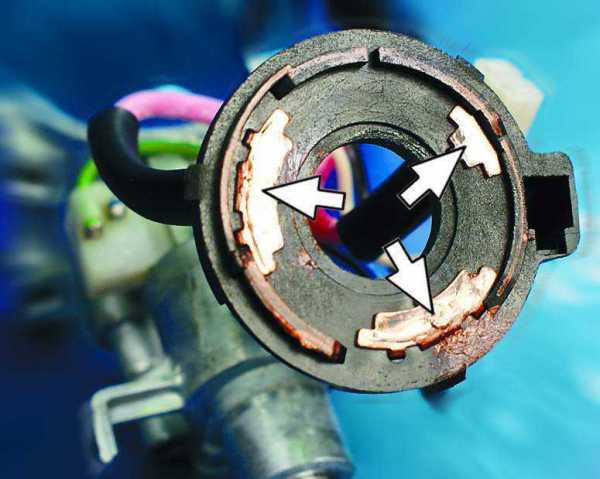

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

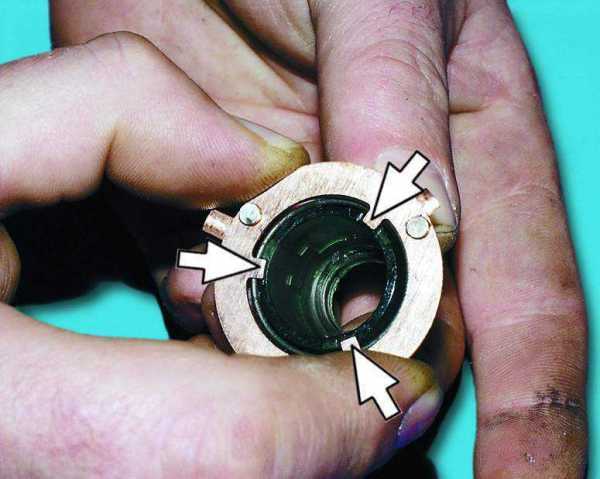

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Замена замка зажигания на Гранте

Думаю, что немало автовладельцев сталкивались с такой проблемой, когда при излишнем усилии при поворачивании ключа, он мог остаться в замке зажигания, а точнее  — именно его лезвие. В таком случае придется производить замену замка, так как достать ключ практически нереально.

На Гранте, как и на остальных переднеприводных автомобилях ВАЗ, замок крепится на рулевом валу, а фиксируется при помощи отрывных болтов. Сделано это специально в целях безопасности, так сказать, чтобы предотвратить несанкционированный доступ к вашему автомобилю.

Чтобы заменить замок, понадобится следующий инструмент:

• Отвертка крестообразная
• Зубило узкое и острое
• Молоток
• Ключ на 10

Как снять замок зажигания на Гранте

Для того, чтобы добраться до конструкции замка зажигания на Лада Гранта, необходимо снять кожух рулевой колонки. Сделать это можно при помощи крестовой отвертки.

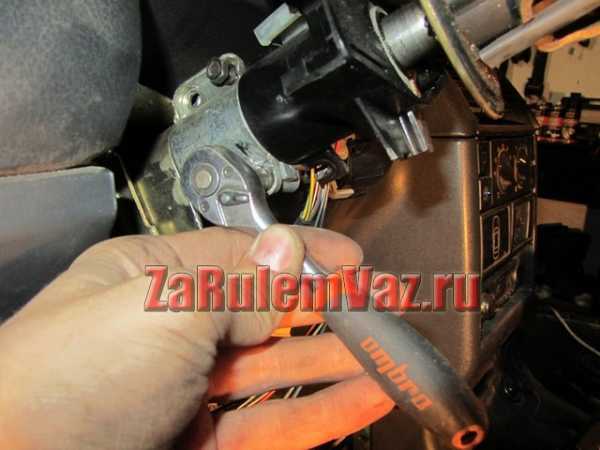

После этого при помощи зубила и молотка срываем болты крепления замка, как это наглядно продемонстрировано на картинке ниже.

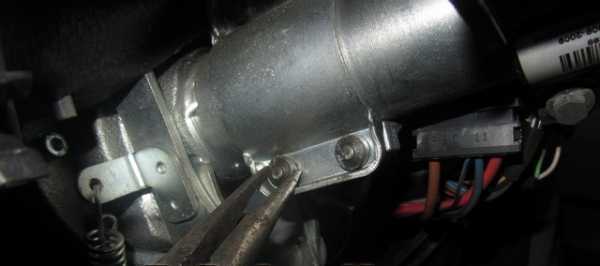

Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

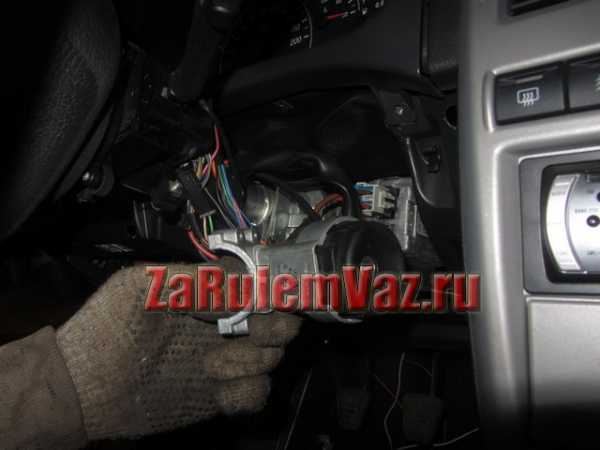

Когда все болты откручены, придерживаем замок, и снимаем хомут его крепления к валу.

И замок с обратной стороны.

Теперь необходимо отсоединить два штекера с проводами питания от замка, как это наглядно показано на фото.

Установка замка зажигания

Заворачивать необходимо до тех пор, пока шляпка болта не оторвется при достижении определенного момента силы.

После чего можно производить установку кожуха на место, предварительно подключив все провода питания.

Видео обзор по замене замка зажигания на Гранте

Чтобы понять данную процедуру более наглядно, предлагаю ознакомиться с представленным ниже видео обзором этого ремонта.

Так как конструкция креплений и самого замка ничем не отличается от десятого семейства, то не стоит обращать внимание на тот факт, что обзор показан на примере десятки

Операции по снятию и установке катушки зажигания и ее проверке на автомобиле Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Нажав на пластмассовый фиксатор, отсоедините колодку жгута проводов питания катушки зажигания.

3. Отсоедините от катушки зажигания высоковольтные провода.

4. Выверните четыре винта крепления катушки зажигания к кронштейну…

5. …и снимите ее с кронштейна.

ПРИМЕЧАНИЕ

Так выглядит снятая с автомобиля катушка зажигания

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную.. 6

Выполните следующие проверки.Проверка замыкания на «массу» обмоток катушки зажигания Лада Гранта выполняется следующим образом: подсоедините один провод омметра к выводу «15» катушки зажигания (средний вывод катушки), а другой к металлической части ее корпуса. Если омметр показывает бесконечность, значит, замыкания нет и цепь исправна.

6. Выполните следующие проверки.Проверка замыкания на «массу» обмоток катушки зажигания Лада Гранта выполняется следующим образом: подсоедините один провод омметра к выводу «15» катушки зажигания (средний вывод катушки), а другой к металлической части ее корпуса. Если омметр показывает бесконечность, значит, замыкания нет и цепь исправна.

Проверка на обрыв первичных цепей катушки зажигания выполняется так: подключите один провод омметра к выводу «1а», а второй провод к выводу»15«. Если омметр показывает бесконечность, значит, в цепи произошел обрыв и катушка неисправна.

Проверка на обрыв вторичных обмоток катушки зажигания состоит в следующем: подсоедините один вывод омметра с высоковольтному выводу 1-го цилиндра, 1 второй — к высоковольтному выводу 4-го цилиндра. Если омметр показывает бесконечность, значит, в цепи обрыв и катушка неисправна. Аналогичную проверку проведите для цепи 2-го и 3-го цилиндров.

Проверка высоковольтных проводов Лада Гранта

выполняется следующим образом: подсоедините провода омметра к клеммам высоковольтного провода, сопротивление проводов должно быть менее 15 000 Ом. Если сопротивление больше, то провод неисправен.

ПРЕДУПРЕЖДЕНИЕ

Подсоединяйте высоковольтные провода к выводам катушки в соответствии с номерами цилиндров, указанными на корпусе катушки.7. Установите катушку зажигания в порядке, обратном снятию.

Система зажигания (СЗ)— это важнейший агрегат современного автомобиля, который обеспечивает своевременное возникновение искры. СЗ состоит из большого количества деталей, от исправности которых зависит вся работа системы. В статье рассматриваются основные узлы СЗ Лада Ларгус и Гранта: замок зажигания (ЗЗ), катушка зажигания (КЗ).

Самостоятельная диагностика модуля

Проверить модуль можно следующими способами:

1. Проверка на массу. Для проведения проверки потребуется мультиметр. Тестер следует выставить на режим измерения сопротивления. Один щуп тестера нужно соединить с 15-м выводом, а второй замкнуть на корпус. При исправном узле сопротивление должно стремиться к бесконечности.
2. Проверка первичных обмоток КЗ. Проверяются первичные обмотки на обрыв с помощью, тестера. Для проверки нужно щупы измерителя соединить с крайними контактами на КЗ. Если сопротивление стремится к бесконечности, это свидетельствует о наличии обрыва в одной из обмоток.
3. Проверка вторичных обмоток. Так как обмоток две, то проверка проводится в два этапа. Сначала нужно проверить обмотку КЗ 1 и 4 цилиндров. Для этого щупы мультиметра нужно поместить в соответствующие выводы. Нормой считается сопротивление около 5,4 кОм. Если сопротивление будет стремиться к бесконечности, значит присутствует обрыв в обмотке. Аналогично проверяется обмотка КЗ 2 и 3 цилиндров.

В случае неисправности модуль зажигания заменяют новым.

Замена замка зажигания Лада Гранта

Обычно замок зажигания снимают для его замены, а так же для замены контактной группы выключателя или катушки АПС.

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.

рис. 1

При установке ключа в положение “III” должно включаться противоугонное устройство.

При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо.

При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.

Если есть дефекты, замените контактную группу или выключатель зажигания.

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено	30 и 30/1	—
“I”–зажигание	30–INT	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	30/1–15/1	Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Указатели поворота. Свет заднего хода. Контрольные приборы
	30/1–15/2	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	30–INT	См. положение I
	30/1–15/1	См. положение I
	30–50	Стартер
“III”–стоянка	30–INT	См. положение I
	30/1–P	Стояночный свет

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

Первым делом отключаем минусовую клемму от аккумулятора.

Снимаем подрулевые переключатели.

1. Болты крепления выключателя зажигания со срезанными головками. Поэтому отворачиваем их с помощью зубила. Как только болты ослабнут их можно отворачивать с помощью пассатиж.	2. Скобу снимаем с рулевой колонки
3. Снимаем замок зажигания Отверткой поддеваем фиксатор колодки проводов катушки АПС	4. Отсоединяем колодку проводов катушки от колодки проводов блока АПС
5. Нажимаем на фиксатор разъема и отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов	6. Вынимаем стержень запорный противоугонки Поворачиваем ключ в выключателе зажигания

7. Вынимаем привод запорного стержня. Вынимаем из привода пружину стержня

8. Вынимаем стопор с пружиной Выталкиваем цилиндр из корпуса выключателя

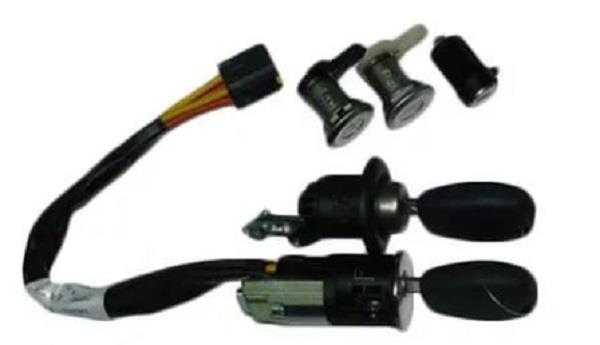

Замок зажигания и особенности его замены

ЗЗ закреплен одним винтом, находится на рулевой колонке справа под рулем. В его конструкцию входит запорное устройство и контактная группа. Они связаны между собой, работая синхронно, приводятся в действие с помощью ключа зажигания.

При диагностике неисправностей ЗЗ необходимо проверить, правильно ли замыкаются контакты, когда меняется положение ключа. При обнаружении нарушений в работе ЗЗ его следует заменить (автор видео — Ремонт Рено).

Процедура замены ЗЗ на Лада Ларгус состоит из следующих действий:

1. Перед работами отсоединяют отрицательную клемму от АКБ, чтобы отключить электропитание авто.
2. Далее демонтируем кожух рулевой колонки.
3. На следующем этапе, отжав фиксатор, отсоединяем разъем с проводами контактной группы.
4. Затем, вставив ключ в замок зажигания и установив его в первое положениями, извлекаем провода ЗЗ из приборной панели.
5. Далее выкручиваем болт, с помощью которого крепится ЗЗ.
6. Отверткой следует отжимать фиксаторы и извлечь ЗЗ из корпуса.
7. Демонтируем неисправный узел.
8. Установив новый ЗЗ, сборку производим в обратном порядке.

После замены проверяем работу ЗЗ, изменяя положения ключа.
