Замена замков lada 21124 (ваз 21124)

Видео о замене замка зажигания на ВАЗ-2112

Достаточно распространенной проблемой с замками дверей на ВАЗ 2110-2112 является выход из строя самих личинок, или как их еще называют — цилиндров. Обычно отверстия под ключ начинают разбалтываться и нередко дверь можно открыть даже при помощи плоской отвертки. Чтобы решить данную проблему, личинку необходимо заменить на новую.

Для выполнения этой несложной работы нам понадобится следующий инструмент:

1. Отвертка с плоским лезвием
2. Плоскогубцы или длинногубцы (не обязательно)

Теперь более подробно о самой процедуре. Итак, первым делом необходимо снять обшивку двери.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль.

Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Можно ли проверить контактную группу своими руками

Диагностика контактной группы заключается в измерении величины сопротивления между определенными выводами на колодке жгута проводов устройства. Для ее проверки необходимо:

1. Снять пластиковый кожух рулевой колонки (для этого нужно открутить три винта).
2. Отсоединить провода замка зажигания ВАЗ-2114 (вынуть колодку из гнезда).
3. Включить омметр (если у вас мультиметр, переведите его в режим измерения сопротивления).
4. Подключить щупы прибора (полярность не имеет значения) к выводам «4» (верхний правый) и «7» (второй справа внизу), соответствующие контактам «15» и «30».
5. Повернуть замок зажигания в первое положение.
6. Снять показания омметра.
7. Выключить зажигание, подключить щупы прибора к выводам «3» (второй справа вверху) и «7», соответствующие контактам «50» и «30».
8. Повернуть замок во второе положение.
9. Замерить сопротивление между выводами.

Если замок зажигания ВАЗ-2114 (инжектор) исправен, сопротивление между контактами будет равно нулю. В противном случае, скорее всего, контактная группа устройства пришла в негодность.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Меняем замок целиком, или только контактную группу?

Вопрос носит исключительно экономический характер. Понятно, что замена замка в сборе будет стоить втрое дороже, поэтому перед тем как заменить замок зажигания полностью, стоит разобраться в причинах неисправности. Возможно, что будет достаточно просто заменить контактную группу, если с личинкой и механической частью замка всё в порядке.

Проблема при запуске может возникнуть в том случае, когда контакты на контактной группе подгорели или окислились.

В идеале окисленные, а тем более подгорелые контакты лучше заменить, тем не менее их можно просто зачистить наждачкой очень мелкой фракции. Диагностика контактной группы проводится при помощи мультиметра в режиме омметра. Проверяется каждая пара контактов на клеммнике при помощи щупов мультиметра — проворачиваем ключ в замке зажигания и тестируем на короткое замыкание каждую пару контактов на клеммнике, если мультиметр показывает нулевое сопротивление, с контактами все в порядке.

Могут быть проблемы с механической частью замка, а в этом случае специалисты не рекомендуют самостоятельно менять личинку — во-первых, в продаже её найти довольно сложно, а во-вторых, замена личинки может быть проведена неправильно и, как следствие, весь замок будет работать некорректно. В этом случае рациональнее купить замок в сборе и поменять его полностью. Так надёжнее и безопаснее. Удачной всем работы и добрых дорог!

Инструкция по замене ЗЗ

Замена замка зажигания на ВАЗ 2114 инжектор проходит поэтапно. На каждом этапе выполняются определенные действия.

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Где расположен замок зажигания на «четырнадцатой»

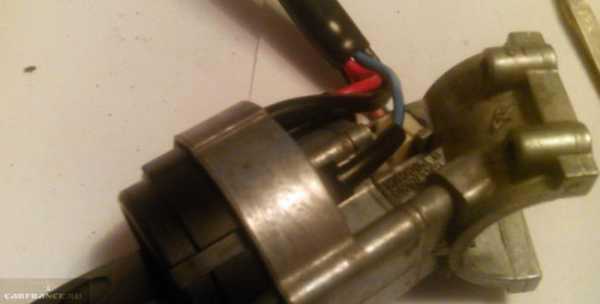

В автомобилях ВАЗ-2114 замок зажигания в отличие от «классики», расположен не на приборной панели, а справа, на рулевой колонке. Сверху он закрыт пластиковым кожухом, поэтому нашему взору открывается только верхняя часть «личинки».

• стального корпуса;
• замочного механизма;
• запорного устройства;
• контактной группы;
• ключа.

Устройство помещено в стальной корпус, который призван защищать его от взлома. Что касается замочного механизма, то он практически ничем не отличается от привычного для нас дверного замка.

Запорное устройство позволяет блокировать рулевой вал при отсутствии ключа. Таким нехитрым образом оно защищает машину от угона. Контактная группа – это элемент, который отвечает за пуск двигателя и его систем. Ключ замка зажигания ВАЗ-2114 служит для разблокирования запорного устройства и приведения в действие группы контактов. Без него завести двигатель, не разбирая устройство, невозможно.

Оригинальные детали и их аналоги: что лучше

Несмотря на то, что данная модель транспортного средства перестала выпускаться уже более 10 лет назад, приобрести оригинальные стартеры производства АвтоВАЗ не составит труда. Причем качество их далеко не всегда выше, чем аналогов. Оригинальная деталь:

В продаже имеется множество аналогов от самых разных производителей. Стоимость колеблется достаточно существенно. С хорошей стороны зарекомендовали себя следующие производители:

С хорошей стороны зарекомендовали себя стартеры Bosch. Данный производитель осуществляет контроль качества. Вероятность приобрести неработающее изделие отсутствует. Следует также отметить, что различные производители могут выпускать детали отличающиеся по размеру.

Например, стартер от компании Bosch несколько больше по размеру, чем от KEHO. Цена детали будет существенно различаться в зависимости от производителя. С разницей между габаритами можно ознакомиться на фото. Более крупные детали будет установить сложно.
