Замена выжимного подшипника lada 2112 (ваз 2112) своими руками

Замена

Процедура не такая простая, потому при отсутствии опыта не рекомендуется выполнять ее своими руками. Если же умений и навыков хватает, приступайте к работе.

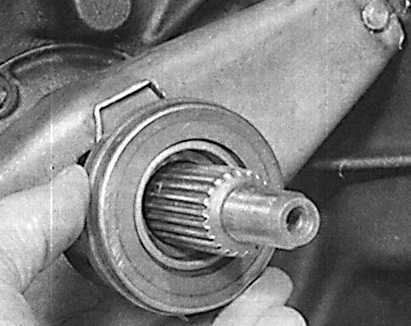

Отсоедините фиксаторы и извлеките выжимной подшипник вместе с муфтой.
Уберите первичный вал с подшипника.
Полностью разжав фиксаторы, извлекайте из муфты поврежденный подшипник.
Установите новую деталь, но предварительно убедитесь в ее качестве. При свободном движении подшипника переживать не стоит, он работает хорошо.
Смажьте муфту и сам выжимник. Этот девайс любит качественную смазку. Затем установите его на выжимную втулку, предварительно обработанную машинным маслом.
Используя специальные фиксаторы, поставьте новый элемент на свое законное место.
Завершающим этапом станет обратная сборка и установка коробки передач на исходную позицию.

Работу можно считать законченной. Выполнить ее своими руками вполне реально, но только не забывайте об аккуратности и последовательности ваших действий.

Качественный выжимник служит достаточно долго, потому регулярно выполнять подобные операции вам не придется. Разумеется, при условии, что вы правильно заменили старый подшипник и сцепление у вас функционирует эффективно.

https://youtube.com/watch?v=d1bb0mbPPsA

Загрузка …

Установка нового элемента

Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.

Первое, что требуется сделать, это проверить состояние нового выжимного подшипника сцепления. Многие автовладельцы почему-то забывают удостовериться в том, что пришедший на замену старому подшипник действительно исправен. Проверяется это просто. Вращайте подшипник, подергайте его в разные стороны. Если заеданий при вращении нет, а также отсутствует люфт, значит, вы купили действительно исправный, хороший выжимной подшипник.
Вставляйте новую деталь в муфту. Сделать это нужно так, чтобы выступающая часть внутреннего кольца была направлена к муфте.
Вставив элемент, закрепите его при помощи держателей.
Перед тем как вставлять новый выжимной подшипник на втулку (направляющую), не забудьте ее смазать консистентным составом. Слой смазки должен быть тонким, не переусердствуйте.
Зафиксируйте муфту и подшипник, используя пружинный фиксатор.
Поставьте коробку переключения передач и остальные демонтированные элементы на свои законные места.
Завершает весь ремонтный процесс регулировка сцепления.

Самостоятельно выполнить замену выжимного подшипника не очень сложно. Основная проблема заключается в демонтаже коробки переключения передач. Все остальные мероприятия тяжелыми назвать нельзя

Тем не менее, от вас потребуется аккуратность, последовательность действий и осторожность.

Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.

Загрузка …

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Демонтаж КПП

Самое главное – это снять коробку передач. Поэтому все работы лучше всего проводить на смотровой яме или эстакаде – так действительно удобнее. Порядок действий:

Снимаете левое колесо, выкручиваете гайки с шаровой опоры и наконечника рулевой тяги. Вам нужно будет смещать коробку в сторону, привод слева должен без проблем сойти.
Ослабляете гайку крепления кулисы и снимаете ее с вала КПП.
Снимаете стартер, предварительно отключив АКБ и все провода от него.
Выкручиваете крепления подушек, удерживающих коробку. Рекомендуется перед этим под картер КПП поставить домкрат или надежную опору.
Отсоединяете трос спидометра, отключаете провода от датчика заднего хода, а также шину «массы».
Выкручиваете три болта и гайку, которыми крепится картер коробки к блоку двигателя.
Аккуратно смещаете коробку в сторону, правый привод при этом нужно извлечь.

Немного о том, как правильно снимать коробку:

Во-первых, нельзя сразу оба привода извлекать – ставьте вместо одного трубку, которая удержит дифференциал.
Во-вторых, обязательно нужно слить масло из картера коробки. Кстати, почему бы и не заменить его?

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
диск с оправкой вставляется в маховик,
затем производится установка корзины или сразу всего узла,
болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Признаки неисправности и диагностика выжимного подшипника ВАЗ 2114 (как шумит и гудит подшипник)

Непосредственная диагностика состоит в том, чтобы проверить работоспособность и наличие перечисленных ниже признаков поломки.Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых потребуется его замена:

При нажатии на педаль сцепления вы слышите шум, гул или стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора или самой муфты).
Свист при включенном сцеплении даёт понять, что количества или качества смазки недостаточно;
Не переключается скорость или тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
Посмотрите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же сможете после разборки трансмиссии после снятия ВП.

Замена сцепления ВАЗ 2110-2112

Замена сцепления ВАЗ 2110-2112 с одной стороны кажется довольно трудоемким процессом, но на самом деле все предельно просто – главное следовать пошаговой инструкции, соблюдать технологию и меры предосторожности. Для этого потребуется стандартный набор инструментов, который есть практически у каждого автомобилиста, смотровая яма или подъемник и помощь второго человека для снятия и установки коробки передач

Снятие сцепления ВАЗ 2110-2112.

Для снятия сцепления ВАЗ 2110-2112 первым делом необходимо снять аккумулятор и кожух воздушного фильтра (вместе с фильтром и ДМРВ – датчиком массового расхода воздуха) – для этого необходимо плоской отверткой поддеть фиксаторы и достать их из посадочных мест. Далее следует снять стартер, после чего получаем доступ к болтам, крепящим двигатель и коробку передач. Откручиваем болты и отключаем датчик скорости в коробке передач.

Затем необходимо поднять переднюю часть машины на домкраты (автомобиль должен стоять на стояночном тормозе либо же задние колеса должны быть зафиксированы) так, чтобы провисли колеса, открутить их и снять. Кроме того, необходимо открутить обе контргайки в ступицах. Затем со стороны колеса необходимо открутить шаровую опору и все болты рычага подвески, чтобы снять его.

Если стоит защита картера или брызговик – снимаем их. Затем необходимо поддомкратить двигатель, а чтобы не повредить картер, необходимо подложить под него широкую доску. После этого снимаем реактивную тягу, ослабляем и отсоединяем кулису. Откручиваем коробку от подушки (если установлена задняя, то и от нее тоже). Теперь нужно немного опустить двигатель, не доводя до уровня провисания – таким образом придется прикладывать меньше усилий для снятия коробки передач со штока. Если есть возможность, то ее тоже можно поддомкратить для удобства. Теперь отсоединяем левый и правый приводы, а отверстия нужно заглушить деревянным чопиком, резиновой заглушкой или другими подручными средствами, только после чего снимаем коробку (вот тут-то и пригодится помощь второго человека). Теперь мы получили доступ к сцеплению. Необходимо открутить болты, которые прижимают корзину с помощью кронштейнов и снять ее. Затем снимаем старый диск сцепления.

Установка сцепления ВАЗ 2110-2112.

При установке диска сцепления ВАЗ 2110-2112 нужно соблюдать два основных правила. Первое – диск должен устанавливаться той же стороной, как и стоявший перед ним, так как неверная установка приведет к плохой работе сцепления, появлению скрежетов и скрипов, стиранию пружин. Второе – ни в коем случае нельзя одевать диск сцепления ВАЗ вручную. Для этого необходимо использовать кусок металлической трубы, по диаметру немного превосходящий шток, с помощью которого и набивать диск на его посадочное место. Если диск установлен с перекосом – готовьтесь к скорейшей покупке и заменен еще одного комплекта сцепления.

После того как корзина установлена, наживляем крепежные болты, проходящие через кронштейны. Закручивать их нужно постепенно, крест-накрест – левый верхний, потом правый нижний и так далее. Если вы собираетесь заменить подшипник, то надевать его также нужно с помощью куска металлической трубы соответствующего диаметра, чтобы не перекосить. После того, как новое сцепление установлено, устанавливаем коробку передач в обратном порядке.

Как говорили древние – не Боги горшки обжигают. Так и в этом случае – не обязательно ехать на станцию техобслуживания, чтобы заменить сцепление. Да, действительно, на эту работу уходит довольно много времени, но вы будете уверены в том, что сделали ее не спустя рукава, а на совесть. Да еще и сэкономили на услугах механика.

Совет: после того, как коробка передач снята, у вас появляется прекрасная возможность проверить ходовую вашего автомобиля. Осмотрите пыльники, состояние сайлентблоков, рычагов, шаровых опор и их пыльников, стяжных хомутов и подушек.

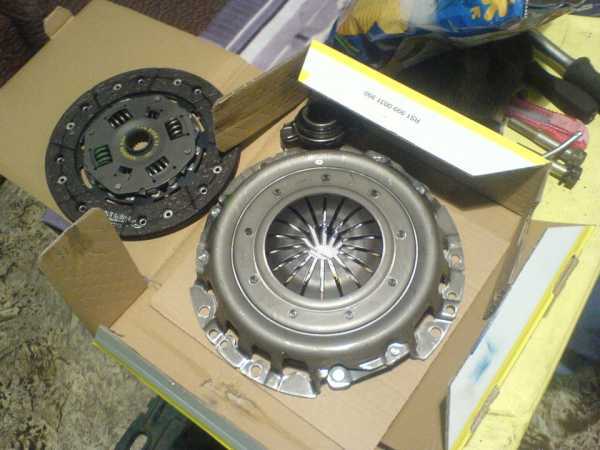

Основные элементы сцепления

А теперь давайте рассмотрим, какие основные элементы входят в состав конструкции:

Ведущий диск сцепления ВАЗ-2112 (его обычно называют «корзиной»). Он устанавливается на маховике и крепится при помощи болтов.
Ведомый диск. Он стоит внутри «корзины» и связан с первичным валом КПП с помощью шлицевого соединения.
Выжимной подшипник – элемент, который позволяет воздействовать на лепестки корзины. С его помощью происходит отсоединение ведомого от ведущего диска.
Трос привода сцепления – позволяет передавать усилие от педали к выжимному подшипнику.
Педаль сцепления, на которую водитель воздействует усилием ноги.

Это все основные элементы, которые есть в конструкции сцепления автомобиля. Стоит заметить, что на «двенашке» используется тросиковая система привода, которая намного дешевле, нежели гидравлическая. Но она намного хуже в плане удобства – педаль тугая, особенно это чувствуется на старых автомобилях. И если вы хотите, чтобы на вашей машине сцепление было максимально мягким, своевременно меняйте трос, не ждите, пока он порвется.

Что такое сцепление?

Прежде чем отправляться в автосервис Москвы или другого города, попробуйте разобраться с тем, как правильно производится замена сцепления на «двенашке». Как вы сможете увидеть, ничего сложного в процедуре проведения работ нет. Весь ремонт можно выполнить самостоятельно за несколько часов.

Сцепление – это механизм, который позволяет рассоединить коленчатый вал мотора и первичный КПП. В результате двигатель может работать, рычаг коробки – находиться в положении какой-либо передачи, а машина будет стоять на месте.

Необходимо сцепление для того, чтобы осуществлять переключение скоростей при движении автомобиля. Если бы его не было, то переключать передачи было бы проблематично – рычаг очень сложно перевести из одного положения в другое. А все потому, что коленчатый вал двигателя и колеса машины оказываются жестко связанными. И именно сцепление позволяет производить своеобразное размыкание силовых агрегатов.

При ремонте автомобиля в автосервисе Москвы или любого другого города внимательно нужно следить за тем, чтобы мастера все работы выполнили максимально качественно.

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

Повредится вилка сцепления;
Нарушится целостность лепестков пружины корзины сцепления;
Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Переходим к снятию

Чтобы снять с ваз 2112 диски сцепления, выполняем такие действия:

Устанавливаем наш автомобиль на осмотровую яму (или что у вас вместо нее — эстакада, подъемник)
Снимаем с автомобиля коробку передач, предварительно отсоединяем провода от аккумулятора
Без этого к сцеплению нам не добраться, напомню вкратце порядок действий:
Сливаем масло из КПП
Снимаем стартер
Отсоединяем от датчика скорости колодку с проводами, сжав для этого пружинные зажимы
Откручиваем болт, которым крепится кронштейн, держащий модуль зажигания, затем болты (их два) крепящих сверху КПП к мотору
Отключаем колодку проводов расположенную снизу машины от датчика заднего хода
Откручиваем болт хомута, крепящего кронштейн тяги переключающей передачи, и стаскиваем её с шарнира, сдвинув назад
Снимаем приводы колес
Вместо одного из них непременно вставляем заглушку, чтобы не рассыпался дифференциал
Заглушку следует привязать, чтобы случайно не выпала, в процессе снятия КПП
Правый привод достаточно будет вытащить из коробки и отвести в сторону, прикрутить проволокой к кузову, чтоб не мешал
Затем откручиваем нижнюю гайку, крепящую коробку к мотору (она расположена со стороны мотора)
Следует быть внимательным, потому что у моделей авто с системой впрыска бензина под этой гайкой крепится кронштейн, поддерживающий впускную трубу, его необходимо снять
Можете ослабить верхнюю гайку этого кронштейна, если просто так не снять
Открутив три болтика, снимаем нижнюю крышку кожуха сцепления
Затем выкручиваем левый нижний болт, который тоже крепит КПП к мотору, вывешиваем мотор с помощью доски, либо тали
Снизу откручиваем гайку левой подушки мотора
Затем две гайки, которыми крепится задняя подушка к мотору
Выкручиваем болты, крепящие заднюю подушку мотора к КПП
Вставляем отвертку в щель между корпусом сцепления и блоком двигателя, и сдвигаем коробку с направляющих втулок
Необходимо при этом придерживать её
Сдвигаем коробку максимально назад, чтобы прошла задняя крышка над растяжкой идущей от передней подвески (её первичный вал при этом выходит из сцепления)
Когда первичный вал не выводится из сцепления, отжимаем мотор в сторону
Опускаем передний конец КПП, и вытаскиваем ее из-под машины (тут нужен помощник), фото ниже

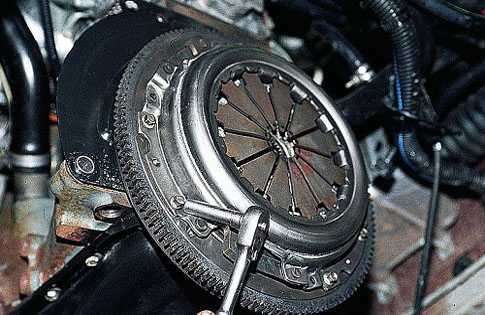

Накидным ключом необходимо открутить болты, крепящие кожух сцепления
Чтобы их было открутить удобнее, можно воспользоваться головкой «8»
Болты следует отворачивать равномерно, чтобы не деформировать кожух
Затем снимаем корзину с диском сцепления

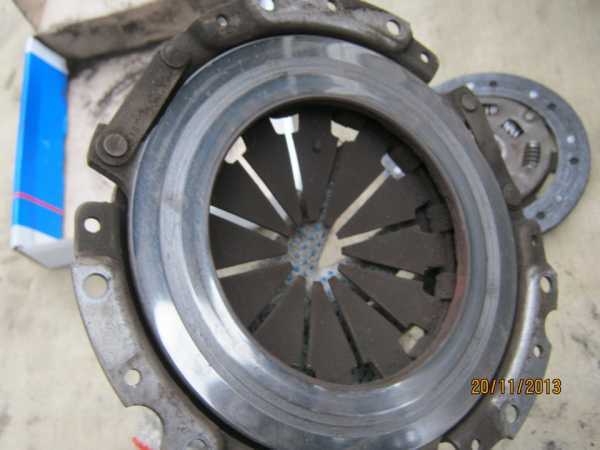

Визуально оцените, состояние ведомого и ведущего дисков
При обнаружении, каких либо дефектов их необходимо заменить
При установке на место сцепления, следует ставить ведомый диск его выступающей стороной в направлении ведущего диска
Затем вставляем центрирующую оправку
Делается это, чтобы он встал четко в центре маховика
Потому что если он сместится, у вас не встанет КПП на место (первичный вал не зайдет)

Вставляем оправку в коленвал, затем ставим ведущий диск, корзину сцепления и равномерно по кругу затягиваем болты
После полной затяжки вытаскиваем оправку
Затем можно ставить коробку передач (предварительно рекомендуем смазать шлицы её первичного вала)

Таким образом, выполняется замена сцепления. Как видите, ничего сложного в такой работе нет. Дополнит нашу статью обучающее видео.

Как снять сцепление 2112

Чтобы заменить сцепление ВАЗ-2112 необходимо после предварительного демонтажа АБ снять воздушный фильтр вместе с кожухом и ДМРВ. С помощью плоской отвертки подденьте фиксаторы и вытащите их из штатных мест. После этого открутите стартер, чтобы иметь доступ к креплению КПП к двигателю. Вслед за этим открутите болты и отключите датчик скорости КПП.

Установите под двигатель домкрат и положите заранее приготовленную доску. Она нужна, чтобы избежать повреждения картера. Поднимите домкрат и зафиксируйте двигатель. Снимите реактивную тягу, а потом ослабьте и демонтируйте кулису.

Получив доступ к сцеплению, выкрутите крепежные болты ключом или головкой 8 и снимите корзину. При этом необходимо болты откручивать поочередно и равномерно. Сначала выкрутите 1-й болт на один оборот, затем следующий по кругу крепеж. Потом опять выверните на один оборот 1-й и так далее, пока не открутите все болты. После откручивания болтов снимите корзину и диск, запомнив его положение.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
Придерживая вилку сцепления, освободить из нее трос.
Нужно отцепить трос от педали сцепления.
Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
Ключом на «10» открутить опорную пластину.
Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
Установка нового тросика производится в обратной последовательности.
Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.
