Установка сцепления ваз 2101, 2106, 2107 фото

Последовательность прокачки сцепления на ВАЗ 2106

Если в систему гидропривода сцепления попал воздух, то удалить его можно только одним способом — прокачать сцепление. Но надо определиться с инструментами и расходными материалами, необходимыми для проведения этой процедуры. Вот они:

накидной ключ на 8;
пластиковая бутылка для слива старой тормозной жидкости;
бутылка с новой тормозной жидкостью класса DOT4;
отрезок прозрачной силиконовой трубки длиной 30 см и диаметром 5 мм;
ветошь.

Последовательность прокачки

Прежде всего следует отметить, что главное условие успешной прокачки сцепления — это постановка машины на смотровую яму. Как вариант, можно загнать «шестёрку» на эстакаду. Кроме того, для выполнения этой работы потребуется помощь напарника. Прокачивать сцепление без ямы и напарника крайне трудно, и справиться с этой задачей может только опытный автовладелец.

Капот автомобиля, стоящего на яме, открывается. Тормозной бачок очищается от грязи. Затем в нём проверяется уровень жидкости. В случае необходимости жидкость доливается (до верхней границы горизонтальной металлической полосы).
Теперь следует спуститься в смотровую яму. На рабочем цилиндре сцепления имеется небольшой штуцер, закрытый колпачком. Колпачок снимается, штуцер выкручивается на пару оборотов с помощью ключа на 8. В открывшееся отверстие вставляется силиконовая трубочка, второй конец которой опускается в пластиковую бутылку.
Напарник, сидящий в кабине, 5 раз нажимает на педаль сцепления. После пятого нажатия он удерживает педаль вдавленной в пол.
Штуцер откручивается ещё на 2–3 оборота. После этого тормозная жидкость начнёт вытекать из трубки прямо в бутылку. В вытекающей жидкости будут хорошо видны пузыри воздуха. Когда тормозная жидкость перестанет пузыриться, трубка вынимается и штуцер закручивается на место.
После этого в тормозной бачок опять доливается небольшая порция жидкости и все вышеперечисленные действия повторяются.
Процедуру прокачки необходимо повторять до тех пор, пока из штуцера не пойдёт чистая тормозная жидкость без пузырей. Если автовладельцу удалось этого добиться, то прокачку можно считать завершённой.

Почему сцепление не прокачивается

Бывают ситуации, когда прокачать сцепление не удаётся. Это может произойти по следующим причинам:

засорение отверстия в тормозном бачке. Об этом уже говорилось выше. Однако отсутствие доступа воздуха в бачок может привести не только к проблемам с главным цилиндром, но и к невозможности нормально прокачать сцепление. Тормозная жидкость, выходящая в бутылку, всегда будет пузыриться, так как воздух постоянно будет поступать в систему через негерметичные уплотнители. Поэтому лучше всего перед прокачкой сцепления слегка открутить крышку тормозного бачка;
штуцер на рабочем цилиндре не откручен полностью. Эти штуцеры на «шестёрках» со временем сильно окисляются и ржавеют. Для того чтобы их открутить, зачастую требуется серьёзное усилие. Если автовладелец не сделал пару-тройку лишних оборотов, окислившийся штуцер может просто не пропустить тормозную жидкость в бутылку, сведя на нет все попытки прокачки. Так что если напарник нажимает на педаль, а жидкость в бутылку не идёт, имеет смысл открутить штуцер ещё на несколько оборотов.

Итак, прокачка сцепления — задача, которая вполне по силам даже начинающему автолюбителю. Она не требует специальных навыков и большого опыта. Всё, что для этого нужно — в точности следовать вышеизложенным рекомендациям.

Меняем трос сцепления, основной алгоритм

Заменить трос сцепления ВАЗ 2110 предельно просто. Работа будет по силам даже начинающему автомобилисту-любителю, да и ошибиться достаточно сложно. Что делаем:

1. Для начала при помощи двух рожковых ключей на 19 мм. отпустим гайки наконечника троса сцепления, откинув его от кронштейна;

Тросик сцепления ВАЗ 2110 замена

2. Отключаем трос от вилки, управляющей отключением сцепления;
3. Теперь необходимо отсоединить наконечник троса от рычага педали сцепления. Это можно сделать через салон, но если вы заранее побеспокоились о демонтаже, то задача существенно упрощается. Для начала снимаете защитный чехол механизма.

Наконечник троса сцепления ВАЗ 2110

4. Наконечник троса откручивается гайкой, дополнительно зафиксированной стопорной скобой. Откручиваем гайку рычага педали, тем самым освобождаем трос;
5. Чтобы отпустить верхний наконечник оболочки троса — отворачиваем соответствующий болт упорной пластины в салоне. Затем упорная пластина снимается вместе с тросом;
6. Старый трос извлекается через салон. Поводок нового тросика при замене смазывается силиконом.

О главном и рабочем цилиндрах сцепления

Для перемещения рычагов в системе сцепления ВАЗ 2106 используются не тросы, а гидравлика. Это является особенностью всех классических моделей ВАЗ, от «копейки» до «семёрки» включительно. Гидравлика системы сцепления на «шестёрке» состоит из трёх основных элементов: главного цилиндра, рабочего цилиндра и шлангов. Рассмотрим каждый элемент подробнее.

О главном цилиндре сцепления

Главный цилиндр сцепления располагается прямо под бачком с тормозной жидкостью, так что в случае необходимости добраться до него не составит труда. Именно главный цилиндр создаёт избыточное давление во всей гидравлической системе машины после того, как водитель выжмет педаль. Из-за повышения давления включается рабочий цилиндр, передающий усилие непосредственно на диски сцепления.

Главный цилиндр сцепления «шестёрки» не отличается большими размерами

О рабочем цилиндре сцепления

Рабочий цилиндр — это второй важнейший элемент гидравлической системы сцепления на ВАЗ 2106. Как только водитель нажимает на педаль и главный цилиндр повышает общий уровень давления в гидравлике, давление скачкообразно изменяется и в рабочем цилиндре.

Рабочий цилиндр «шестёрки» — второй важный элемент гидравлики сцепления

Его поршень выдвигается и давит на вилку сцепления. После этого в механизме запускается последовательность процессов, о которых упоминалось выше.

Шланги гидропривода сцепления

Третьим важнейшим элементом гидропривода сцепления являются шланги высокого давления, без которых функционирование системы попросту невозможно. На ранних моделях «шестёрок» эти шланги были полностью металлическими. На более поздних моделях начали устанавливать армированные шланги из высокопрочной резины. У этих шлангов было преимущество: они выдерживали высокое давление и при этом были гибкими, что существенно упрощало процедуру их замены.

Армированные шланги очень гибкие, но не слишком долговечные

Но был и серьёзный недостаток: несмотря на высокую надёжность, армированные шланги всё равно изнашивались быстрее металлических. Ни армированные, ни металлические шланги сцепления ремонту не подлежат. И в случае утечки тормозной жидкости водителю придётся их менять.

Как заменить трос сцепления на ВАЗ 2109?

Для проведения процедуры машину необходимо приподнять. Лучше всего воспользоваться смотровой ямой, эстакадой или подъемником, но достаточно будет поднять с помощью домкратов.

Инструменты

Процедура длится не боле 15-20 минут. Чтобы ее провести, нет необходимости в большом количестве инструментов и материалов, достаточно приготовить:

новый трос сцепления (ТС);Новый тросик на ВАЗ 2109
набор ключей;
отвертку.

Этапы

Замена ТС на ВАЗ 2109 состоит из следующих шагов:

Сначала работы проводятся в подкапотном пространстве.
В автомобиле ВАЗ 2109 трос крепится к коробке благодаря металлическому кронштейну. Для того, чтобы вытащить заменяемую деталь из кронштейна, нужно ослабить крепежные элементы.Две гайки крепления ТС
Затем снимаем нижний конец тросика с вилки выключения сцепления.
Для проведения дальнейших работ нужно переместиться в салон машины. Необходимо отсоединить ТС от педали. Для этого нужно убрать резиновые коврики и отодвинуть ковролин.
Далее нужно вытащить стопорную скобу с помощью обычной отвертки, а затем извлечь палец, который соединяет ТС с кронштейном педали.Вытаскиваем стопорную скобу с пальца
На следующем этапе необходимо достать тросик. Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова находится отверстие, через которое вытягиваем оболочку тросика путем выталкивания резиновой подушки, после этого вытягиваем старый ТС.
Далее начинается процесс установки, который начинается с салона автомобиля. Новую запчасть нужно через отверстие пропустить под днище и закрепить его наконечник на пальце ПС с помощью стопорной скобы.
Далее следует зафиксировать ТС в коробке так, чтобы резиновая втулка легла в кронштейн. Таким образом можно избежать повреждения резьбы.
Затем нужно надеть наконечник на вилку.
Чтобы тросик был более эластичным его желательно смазать маслом.
После установки нового ТС необходимо проверить работу механизма и отрегулировать все детали.
Для регулировки ТС следует отпустить контргайку. Это позволит свободно передвигаться регулирующей гайке.Регулировочная гайка 1 и контргайка 2
С ее помощью необходимо натянуть ТС на оптимальное расстояние. Если перетянуть, то он может снова порваться, если не дотянуть, как положено, он будет не отрегулирован.
После любых манипуляций с ПС ее следует отрегулировать. Для этого необходимо проделать следующие действия:

отвернуть гайку, расположенную под педалью;
немного ниже находится контргайка, которую следует закрутить;
далее нужно закрутить и первую открученную гайку;
теперь необходимо максимально прикрутить резиновую шайбу к вилке.

Педаль сцепления и тормоза должны находиться на одном уровне. Если ПС будет выше, она быстро износится.

Таким образом, процедура замены ТС на автомобиле ВАЗ 2109 не слишком сложная и может быть выполнена в домашних условиях, а значит автовладелец сможет сэкономить на автосервисе.

Загрузка …

О тормозной жидкости для ВАЗ 2106

Как уже говорилось выше, сцепление «шестёрки» приводится в действие гидравлическим приводом, работающим на обычной тормозной жидкости. Эта жидкость заливается в тормозной бачок, установленный в подкапотном пространстве, справа от двигателя. В инструкции по эксплуатации «шестёрки» указан точный объём тормозной жидкости в системе: 0.55 литра. Но опытные владельцы «шестёрок» рекомендуют заливать чуть больше — 0.6 литра, так как они помнят о том, что рано или поздно сцепление придётся прокачивать, и небольшая утечка жидкости неизбежна.

Оптимальный выбор для владельца «классики» — жидкость класса DOT4

Тормозная жидкость делится на несколько классов. В нашей стране наибольшей популярностью у водителей «шестёрок» пользуется жидкость класса DOT4. Основой жидкости является этиленгликоль, в который входит комплект присадок, значительно повышающий температуру кипения жидкости и понижающий её вязкость.

Переключение передач без сцепления

Далеко не каждый водитель ВАЗ 2110 представляет, каким образом можно не только завести, но и управлять автомобилем, не пользуясь педалью сцепления. Конечно, навык этот весьма специфический, но может оказаться жизненно незаменимым, когда обрыв троса сцепления происходит в самый неподходящий момент.

Долгая езда на первой передаче чревата перегревом двигателя. Если расстояние предстоит преодолеть немалое — лучше научиться переключать повышенные передачи, не используя сцепления, для чего:

отпускаете педаль газа и в момент наименьшего сопротивления выключаете передачу, переводя рычаг трансмиссии в нейтральное положение;
далее включаете следующую передачу, продолжая разгон.

Несколько отличается предполагаемый алгоритм понижения передачи в случае нерабочего сцепления, требующего замены:

переключившись на нейтральную передачу, перегазовываем, повышая тем самым обороты первичного вала;
и только затем переключаемся на пониженную передачу.

Назначение сцепления на ВАЗ 2106

Главная задача сцепления — соединять двигатель и трансмиссию, тем самым передавая крутящий момент с двигателя на ведущие колёса автомобиля.

Так выглядит внешний кожух ведомого диска сцепления «шестёрки»

Соединение мотора и трансмиссии происходит, когда водитель, запустив двигатель, нажимает на педаль сцепления, потом включает первую скорость, а затем плавно отпускает педаль. Без этих обязательных действий автомобиль просто не сдвинется с места.

Как работает сцепление

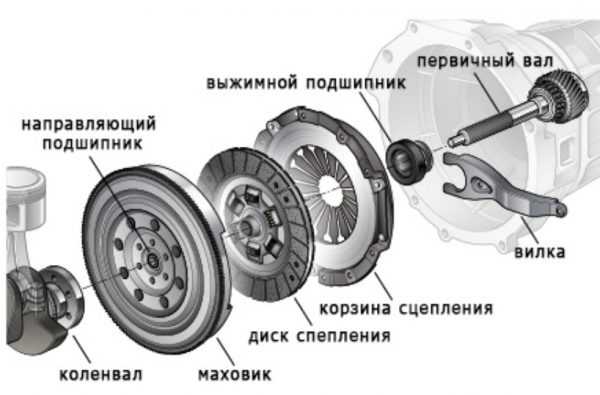

Сцепление на ВАЗ 2106 — сухого типа. Главным элементом этой системы является ведомый диск, который работает постоянно в режиме замкнутого цикла. В центре ведомого диска имеется пружинное нажимное устройство, к которому крепится система гашения колебаний. Все эти системы помещены в неразборный металлический корпус, закреплённый на маховике двигателя с помощью особых длинных штифтов.

Система сцепления на «шестёрке» всегда отличалась большой сложностью

Крутящий момент с двигателя на трансмиссию передаётся за счёт действия силы трения на ведомый диск. До того как водитель нажмёт на педаль сцепления, этот диск в системе плотно зажат между маховиком и нажимным диском. После плавного нажатия на педаль рычаг сцепления под воздействием гидравлической жидкости начинает поворачиваться и смещает вилку сцепления, которая, в свою очередь, начинает давить на выжимной подшипник. Этот подшипник смещается ближе к маховику и давит на ряд пластин, отодвигающих нажимной диск.

Передача крутящего момента от педали на колёса состоит из нескольких важнейших этапов

В результате всех этих операций происходит высвобождение ведомого диска, после чего водитель получает возможность включить нужную скорость и отпустить педаль сцепления. Как только он это сделает, ведомый диск опять будет зажат между маховиком и нажимным диском до следующего переключения передачи.
