Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

• «Завоздушивание» системы;
• Неисправность усилителя;
• Сильный износ или заклинивание поршней ГТЦ;
• Повреждение магистралей;
• Утечки жидкости в местах соединения и на уплотнителях;
• Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

• Заклинивание поршней;
• Критический износ дисков, барабанов, колодок;
• Нарушение геометрии диска или барабана;
• Повреждение уплотнителей на цилиндрах;
• Подклинивание суппорта на направляющих;
• Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

• Следы утечки жидкости возле составных компонентов системы;
• Необходимость частого подлива рабочей жидкости до уровня;
• «мягкая» или «жесткая» педаль;
• Существенное увеличение тормозного пути;
• Увод автомобиля при движении или торможении в одну из сторон;
• Вибрация руля при торможении;
• Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Замена колодок сзади

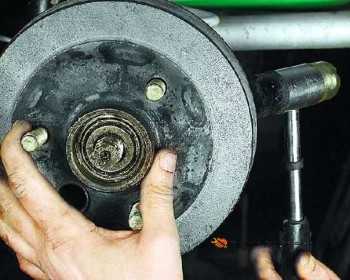

Теперь о том, как снять тормозной барабан, чтобы поменять колодки. Технология работ такая:

• Обездвиживаем авто, выдомкрачиваем задок и снимаем нужное колесо;
• Используя молоток и отвертку, сбиваем защитный колпачок ступицы;
• Пассатижами извлекаем стопор ступичной гайки;
• Скручиваем гайку, извлекаем установленные под ней шайбу и конический подшипник;

• Аккуратно сбываем барабан.
• Если он не сходит – извлекаем резиновую заглушку на барабане, и отверстие, которое заглушка закрывает, устанавливаем напротив регулировочной гайки распорной планки механизма стояночного тормоза. Вращая эту гайку, сводим колодки, что позволит снять барабан.
• Для снятия колодок демонтируем их фиксаторы и стяжные пружины;
• На место изношенных устанавливаем новые колодки и собираем механизм обратно;
• Выполняем регулировку механизма стояночного тормоза.

Идентичные работы придется выполнить, если выполняется замена рабочих цилиндров. Но после снятия колодок дополнительно придется открутить магистраль подачи жидкости на цилиндр, а затем открутить болт его крепления.

Доработка тормозов

Один из основных недостатков тормозных механизмов «Ока» — они не унифицированы с деталями других моделей ВАЗ. То есть, если узлы, относящиеся к приводу можно найти практически в любом автомагазине, то детали для рабочих механизмов придется поискать.

Выходом из ситуации может стать доработка механизмов для установки деталей от иных авто. К примеру, на «Ока» подходит задний тормозной цилиндр от ВАЗ 2101-2107, но после небольшой переделки щита.

Некоторые автовладельцы полностью модернизируют заводские рабочие механизмы, по сути, заменяя «родные» узлы на механизмы от ВАЗ-2108 или других моделей.

Ввиду простоты конструкции тормозная система «Ока» достаточно легко поддается переделкам и доработкам.

Привод

Состоит из:

• Педали;
• Вакуумного усилителя (ВУТ);
• Главного тормозного цилиндра (ГТЦ);
• Регулятора тормозных сил;
• Магистралей и трубопроводов;

Многие компоненты привода «позаимствованы» от иных автомобилей ВАЗ. Так, ГТЦ, используемый на «Ока» также устанавливался на ВАЗ-2121 «Нива», усилитель взяли от классического семейства ВАЗ 2101-2107.

Педаль, усилитель

С помощью педали водитель при необходимости задействует тормоза для замедления или остановки. Входит она в педальный блок, установленный в салоне и располагается посредине.

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Из конструктивных особенностей ГТЦ, установленного на «Ока» можно выделить наличие только трех выходов для подсоединения магистралей.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Контурная схема на «Ока» — диагональная, то есть, один контур объединяет между собой один передний и один задний тормозные механизмы по диагонали (переднее левое и заднее правое колеса – 1-й контур, остальные два – 2-й контур). Благодаря такой схеме авто сохраняет возможность тормозить при разгерметизации какого-либо контура.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

Поскольку на малолитражке используется два типа рабочих механизмов, то следует знать, как правильно поменять тормозные колодки на «Ока».

На передних колесах эта операция выполняется так:

• Авто обездвиживаем;
• Выдомкрачиваем колесо, на котором меняются колодки;
• Снимаем колесо;

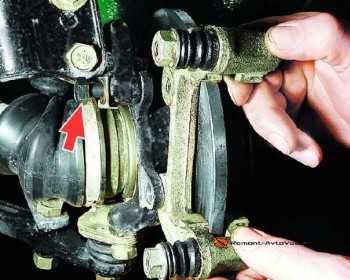

• Из кронштейна на амортизационной стойке выводим тормозной шлаг;
• Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;

• Выкручиваем крепежи суппорта;
• Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);
• Извлекаем изношенные колодки;

• Перед установкой новых колодок «утапливаем» поршень в рабочем цилиндре, чтобы суппорт смог «сесть» на новые колодки;
• Собираем узел обратно.

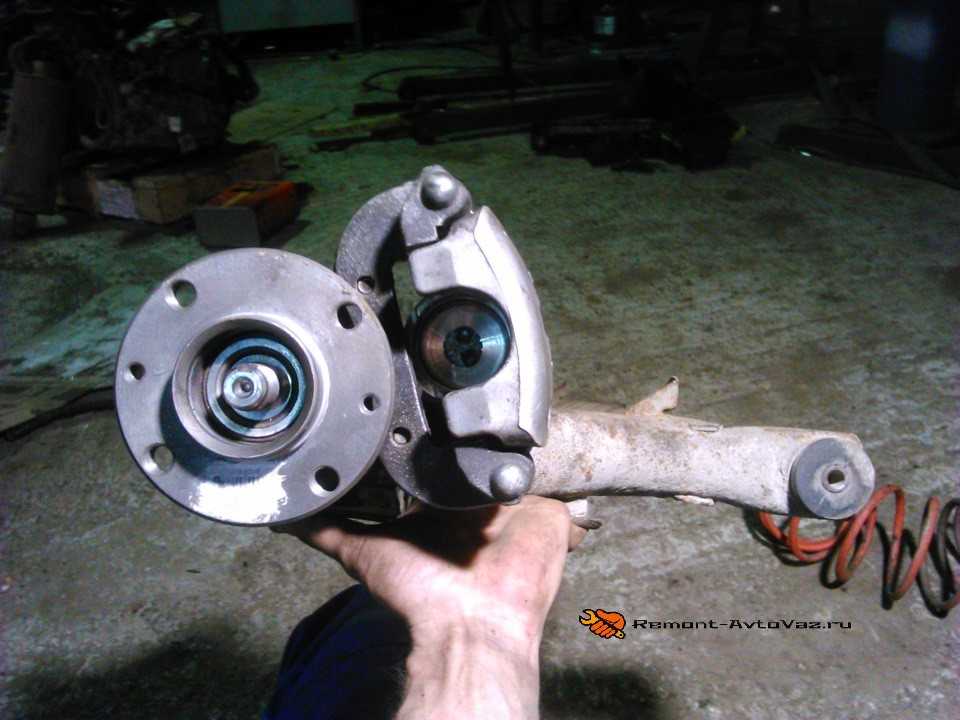

Аналогично разбирать механизм придется, если необходима замена тормозного диска «Ока». То есть, чтобы его снять, предварительно следует демонтировать суппорт, а после:

• Выкручиваем крепление направляющей колодок и снять ее;
• Откручиваем болт крепления диска к ступице;
• Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);

Далее остается только собрать все обратно, установив новый диск.

Замена рабочей жидкости, прокачка тормозов

Согласно регламенту, тормозная жидкость требует замены каждые 2 года эксплуатации авто. Технология выполнения этого обслуживания не сложная, но лучше е выполнять с помощником.

Суть работ такова:

• Ставим авто на смотровую яму;
• Шприцом откачиваем отработанную жидкость из бачка;
• Заполняем бачок новой жидкостью до уровня;
• На тормозных механизмах находим штуцеры для прокачки, очищаем их, надеваем на них прозрачные силиконовые трубки (соответствующие по диаметру). Концы этих трубок опускаем в подготовленные емкости. Немного послабляем штуцеры;
• Жидкость самотеком начнет стекать по трубкам в емкости. Просим помощника контролировать уровень в бачке и своевременно его восполнять;
• Следим за трубками, и обнаружив, что по ним пошла новая жидкость, затягиваем штуцеры;
• Доводим уровень в бачке до нормы;

После замены обязательно выполняется прокачка тормозов «Ока», чтобы удалить воздух из системы.

Технология прокачивания простая – на штуцер надеваем трубку и опускаем ее в емкость с жидкостью. Просим помощника накачать тормоза (пару раз нажать на педаль, а после ее зажать). Далее немного отворачиваем штуцер и ждем, пока жидкость не стечет (при этом педаль будет уходить в пол до упора). Процедуру с накачиванием тормозов и сливом жидкости выполняем 2-3 раза, после чего переходим к следующему тормозному механизму

При выполнении прокачки также важно постоянно следить за уровнем в бачке и своевременно его восполнять

Диагностика

Перед выполнением ремонта следует выяснить, в какой составляющей – приводе или механизмах, возникла неисправность. Для этого в первую очередь необходимо внимательно осмотреть все элементы системы на утечку жидкости, поскольку именно течь является самой распространенной проблемой. Для этого обычно достаточно внимательно осмотреть ГТЦ и все колеса с внутренней стороны

Также следует обратить внимание на резиновые трубки и места их соединения с рабочими цилиндрами и металлическими магистралями

Некоторые симптомы неисправности могут облегчить поиск неисправности. К примеру:

• Педаль стала очень «жесткой». Обычно такая проблема указывает на выход из строя усилителя;
• Педаль сильно мягкая, свободный ход увеличен. Это может указывать на завоздушивание системы, разгерметизации одного из контуров, утечке жидкости;
• Биение руля при торможении сигнализирует об изменении геометрии тормозного диска (он искривлен или возникла вмятина);
• Визг при торможении указывает на критический износ фрикционных накладок.

Для поддержания тормозной системы в работоспособном состоянии требуется периодическое техническое обслуживание, сводящееся к своевременной замене рабочей жидкости, расходных материалов и компонентов, подверженных повышенному износу.
