Ремонт тормозной системы на ваз (lada) vesta

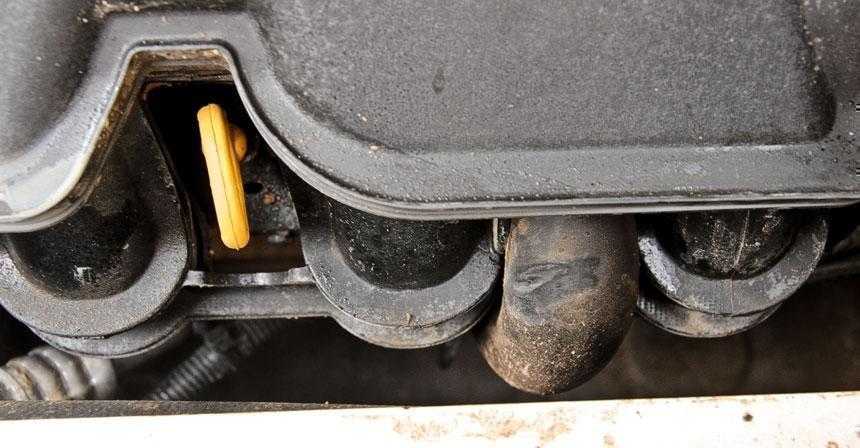

Осмотр двигателя Lada Vesta

После снятия пластикового защитного кожуха с верхней части двигателя было понятно, что всего лишь за какие-то несколько сот километров мотор Lada Vesta был изрядно закидан грязью, которая просачивается из-под днища и через решетку радиатора. В общем, уплотнители моторного отсека не помогают справляться с грязью. Процедура замены масла на новом двигателе ВАЗ-21129, который стал модифицированной версией мотора ВАЗ-21127, известного нам по моделям Lada Granta, Kalina и Priora, будет довольно простой. Правда, до масляного фильтра все же добираться сложно. Ожидается, что с такими усилиями стоимость работ по замене моторного масла в автосервисах России будет стоить порядка 700-800 рублей. Доступ к свечам мотора также упрощен. Их необходимо будет раскручивать специальным ключом с головкой-торкс. В данном случае работы по замене свечей могут обойтись в 500 рублей, как заявили специалисты автосервиса. А вот замена ремня ГРМ работники автосервиса оценили в целых 5000 рублей. Это связано с тем, что на ремне есть натяжной ролик вместо кронштейнов генератора.

Прокачка гидропривода тормозной системы, замена жидкости Lada Vesta

Прокачиваем тормоза для удаления воздуха из гидропривода после его разгерметизации при замене главного цилиндра, рабочих цилиндров тормозных механизмов колес, шлангов, трубок, а также в случае замены

рабочей жидкости или когда педаль тормоза становится «мягкой».

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

— тормозной механизм левого заднего колеса;

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод. Перед прокачкой проверяем уровень рабочей жидкости в бачке гидропривода тормозной системы и при необходимости доливаем жидкость (см. «Проверка уровня жидкости в бачке гидропривода тормозов», с. 33). Прокачку тормозов проводим с помощником. Если задние колеса вывешены…

..вставляем отвертку между поршнем регулятора давления в гидроприводе тормозных механизмов задних колес и рычагом поршня, фиксируя поршень регулятора в утопленном положении.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса.

и снимаем с него защитный колпачок.

Накидным ключом «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4-5 раз и удерживать ее нажатой.

Ключом «на 8» отворачиваем штуцер прокачки на 1/2—3/4 оборота.

При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза следует дожимать до упора.

Как только жидкость перестанет вытекать из шланга, заворачиваем штуцер и только после этого помощник может отпустить педаль. Повторяем прокачку до тех пор, пока в выходящей из шланга жидкости не перестанут появляться пузырьки воздуха. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок. Прокачиваем тормозной механизм левого переднего колеса.

Для этого…

…снимаем защитный колпачок с нижнего штуцера прокачки блока рабочих цилиндров левого переднего колеса.

Надеваем на штуцер шланг и опускаем его свободный конец в сосуд,

частично заполненный тормозной жидкостью.

Удаляем воздух через нижний штуцер блока рабочих цилиндров.

Таким же образом удаляем воздух через верхний штуцер блока рабочих цилиндров левого переднего колеса (показан на фото стрелкой). Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и при необходимости доливать жидкость.

Если при нажатии педали тормоза ощущается ее «мягкость» и увеличенный ход, значит, в системе остался воздух. В этом случае повторяем прокачку до тех пор, пока педаль не станет «жесткой», т. е. при нажатии проходить не более половины расстояния до пола. Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем (см. «Тормозная система», с.268). Замену рабочей жидкости в гидроприводе тормозной системы проводим в соответствии с регламентом технического обслуживания — через три года.

При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей.

Заливаем в бачок новую жидкость. Прокачиваем гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров. После прокачки тормозов доводим уровень жидкости в бачке гидропривода тормозной системы до нор-

мы (см. «Проверка уровня жидкости в бачке гидропривода тормозов», с. 33).

↑ Расшифровка ТО Весты

ТО и ремонт Лады Веста необходим для поддержания эксплуатационных характеристик автомобиля в работоспособном состоянии, чтобы избежать возникновения аварийных ситуаций.

Внимание! Техобслуживание подразумевает проведение регламентных (обязательных) и диагностических (контрольно-проверочных) работ с заменой запчастей и расходных материалов, соответствующих регламенту. Гарантийный срок на Lada Vesta составляет 6 лет или 100000 км (либо возраст, либо пробег)

За этот период машина пройдет полный цикл гарантийного обслуживания, при котором будут устранены дефекты по вине производителя. Кроме этого будут отремонтированы обнаруженные неисправности, вызванные эксплуатацией автомобиля

Гарантийный срок на Lada Vesta составляет 6 лет или 100000 км (либо возраст, либо пробег). За этот период машина пройдет полный цикл гарантийного обслуживания, при котором будут устранены дефекты по вине производителя. Кроме этого будут отремонтированы обнаруженные неисправности, вызванные эксплуатацией автомобиля.

Межремонтный период составляет 1 год или пробег 15000 км. На этот срок выдается сервисная книжка, где делаются отметки о выявленных недоработках, поломках, выходе из строя.

Начиная с 105000 км или возраста Весты 7 лет, ТО повторяет весь предыдущий цикл за счет автовладельца.

Когда необходима замена тормозной жидкости ЛАДА “Калина”

Производитель рекомендует обязательно менять тормозную жидкость в Ладе “Калина” через каждые 45 тысяч пробега. Но жидкость впитывает в себя влагу даже когда автомобиль не эксплуатируется. Поэтому замена ТЖ должна производиться через каждые 3-5 лет (в зависимости от марки), даже если за это время пробег составил менее 45 тысяч километров.
Возможна и внеплановая замена ТЖ. Если тормозная жидкость загрязнилась, помутнела или поменяла цвет, то необходимо срочно заменить ее независимо от времени и пробега.
Состояние тормозной жидкости можно проверить тестером, который определяет температуру кипения. Если температура выше 175 градусов, жидкость еще можно использовать. В противном случае следует заменить ее новой.

Что нужно для замены тормозной жидкости на ЛАДА “Калина”

Для замены нужно два человека: один должен находиться в салоне и по команде жать тормозную педаль, второй — производить манипуляции со штуцерами рабочих тормозных цилиндров.
Чтобы поменять тормозную жидкость в “Калине”, понадобится:

• ключ на 8;
• гибкая трубка с диаметром, соответствующим диаметру штуцера тормозного цилиндра;
• чистая тряпка;
• емкость для сбора старой тормозной жидкости;
• новая тормозная жидкость.

Важно: объем тормозной системы ЛАДА “Калина” составляет 450 мл. С учетом потерь, для замены понадобится минимум литровая упаковка жидкости DOT или аналога

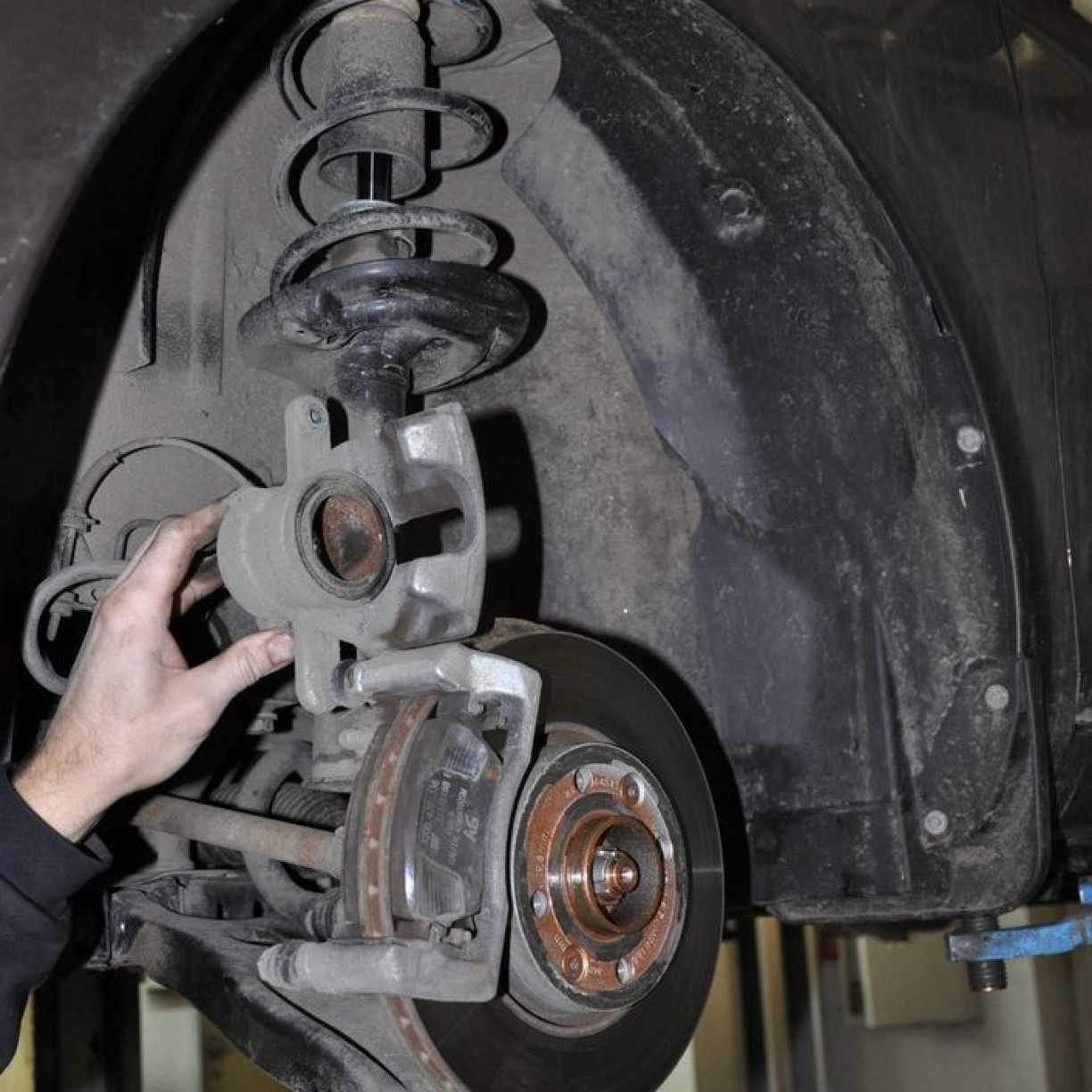

Замена передних колодок на Весте

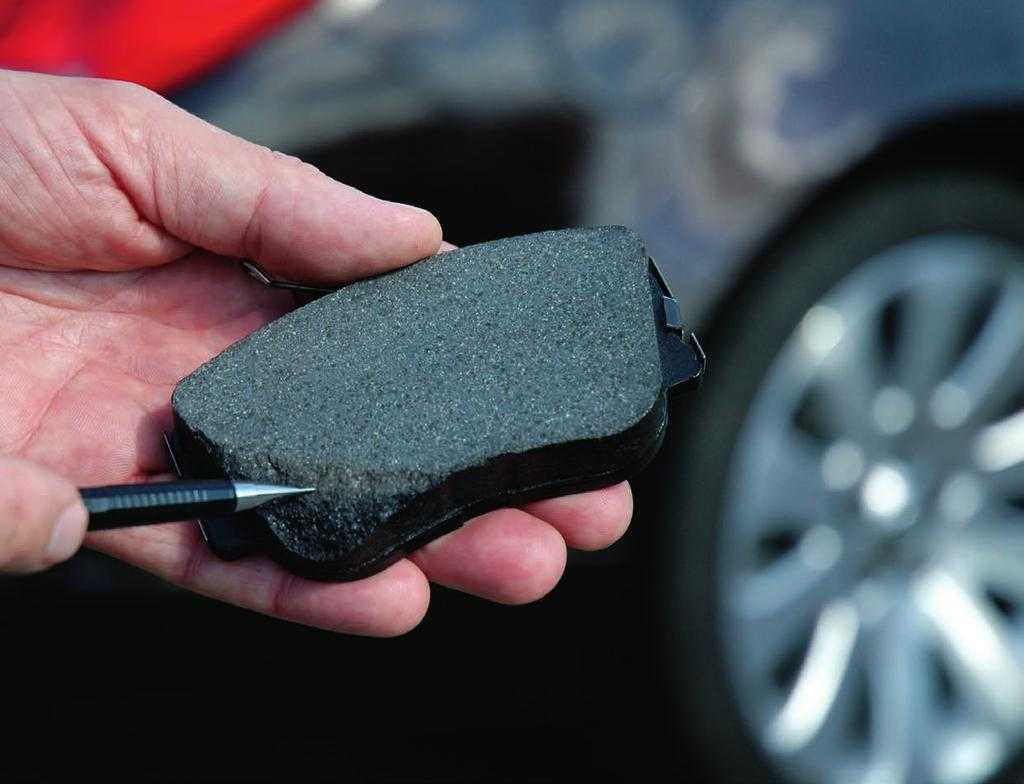

По регламенту необходимо проводить осмотр тормозных колодок не реже одного раза на каждые 15 тыс. км пробега. Расходный материал подлежит замене, если:

• толщина фрикционного материала менее 1,5 мм;
• фрикционная накладка имеет на своей поверхности трещины, царапины или следы масла;
• фрикционная накладка отслаивается от основания;
• износ на разных сторонах неравномерный и неодинаковый по толщине.

По своим конструктивным особенностям суппорт оказывает давление на центр колодки, а не на всю её площадь, поэтому накладки изнашиваются неравномерно по всей поверхности и имеют клиновидную форму. Сторона с максимальной степенью износа не просматривается без извлечения колодки, поэтому рекомендуется извлечь их из суппортов и оценить более объективно.

Автомобиль устанавливается на ровной площадке и фиксируется стояночным тормозом. В случае съёма задних колодок, наоборот, ручник не должен удерживать автомобиль, а его трос должен быть максимально ослаблен. Затем нужно оценить уровень тормозной жидкости. Если он в норме, следует откачать ее до минимума. Под задние колеса устанавливаются противооткатные упоры. При помощи баллонного ключа ослабляются гайки колес, и машина поднимается на домкрате. После того как колесо не будет касаться земли, подъём прекращается, а под днище рядом с домкратом устанавливается любой надёжный упор, который будет служить страховкой на случай, если подъемник сорвётся. Болты колес отворачиваются до конца, и они снимаются.

Ступица с нужным диском должна быть повернута из-под арки колеса наружу. Для этого руль выворачивается до упора вправо или влево. С помощью отвёртки или монтажной лопатки с плоским концом поршень суппорта до упора утапливается. Для этого отвёртку нужно просунуть между поршнем и колодкой с внутренней стороны

При этом соблюдайте осторожность, чтобы не повредить резиновый пыльник

С помощью гаечного ключа на 13 мм откручивается болт крепления скобы к направляющей, одновременно с этим направляющая удерживается другим ключом на 15 мм.

Далее скоба откидывается вместе с тормозным шлангом в сторону, из гнезд направляющих вынимаются старые колодки вместе с пружинными скобами.

Оценивается состояние фрикционных накладок, проверяется механизм суппорта, при необходимости разрабатывается и подготавливается новый комплект колодок к установке. Скобы и направляющие гнезда очищаются металлической щеткой от грязи и ржавчины. Пыльники проверяются на предмет повреждений – если нужно, меняются. Новые колодки также подвергаются осмотру и вставляются в направляющие гнезда. Далее данный узел собирается в обратном порядке, после чего можно переходить к замене на другой стороне.

По завершении всех работ нужно несколько раз до упора нажать педаль тормоза до появления сопротивления, это значит, что поршни заняли своё место и находятся в рабочем положении. Затем необходимо долить уровень тормозной жидкости до отметки «максимум».

↑ Первое техобслуживание, 15000 км

Первое техобслуживание через 15000 км пробега или срока эксплуатации после покупки 1 год проводится в сертифицированных центрах, имеющих договор с официальными дилерами. С этого момента все выполняемые работы отмечаются в сервисной книжке. В ней зафиксирован необходимый перечень таких работ. Владельцу автомобиля требуется своевременно проверить их объем и качество выполнения.

Внимание! При условии выполнения нулевого цикла ТО проблем при ТО-1 будет меньше. Обязательный объем работ при первичном техосмотре включает в себя:

Обязательный объем работ при первичном техосмотре включает в себя:

• замену масла и фильтра, воздушного салонного фильтра, приводного ремня;
• проверку герметичности и уровня в системе охлаждения, топливной системе;
• состояния тормозных колодок, рулевого управления, передней и задней подвески;
• работы генератора, стеклоочистителя, подогрева сидений, обогрева заднего стекла, системы климат-контроль;
• проверку исправности аккумулятора (количество электролита и плотность заряда);
• исправности электроподъемников стекол, зеркал, дверных замков
• дренажной системы.

Таким образом, диагностике подлежат все основные системы автомобиля:

• рулевое управление;
• ходовая часть;
• тормозная система;
• трансмиссия;
• аккумуляторная батарея;
• электрооборудование;
• герметичность шлангов и соединений;
• замки.

Кузов автомобиля проверяется на наличие коррозии и сколов. В работающем режиме прослушиваются двигатель, коробка передач для определения нехарактерных шумов и стуков.

Обнаруженные отклонения устраняются с соответствующей отметкой в сервисной книжке.

Причины и признаки изношенных колодок

Определить необходимость замены или профилактического осмотра колодок можно по ряду характерных признаков. Неисправности заключаются либо в некачественных комплектующих, вызывающих разрушение фрикционного материала, либо в естественном износе.

Увеличенный ход стояночного тормоза

Так как Lada Vesta оснащается барабанными задними тормозами, то для нее этот признак актуален. В норме ручной тормоз поднимается на 3 или 4 щелчка. Признаком износа является подъём на 5-7 щелчков. При остановке на подъёме автомобиль катится при поднятом ручном тормозе – ручник не держит. Возможно, проблема заключается в растянутом тросе, но проверить колодки не помешает.

Датчик износа подаёт сигнал

На Весту в максимальной комплектации устанавливается датчик износа тормозных колодок. Когда накладка из фрикционного материала истончается до критического уровня, датчик при каждом торможении начнет издавать характерный звук. На некоторых автомобилях устанавливается датчик электронного типа, он сигнализирует об износе сигнальной лампой на панели приборов.

Снижается уровень тормозной жидкости

Если основной элемент тормозной системы находится в изношенном состоянии, то для его эффективного прижатия к диску или барабану суппорта цилиндры должны прилагать больше усилий, используя для этого больше жидкости. Соответственно, можно наблюдать снижение ее уровня. Объем тормозной жидкости может уменьшаться при неисправности цилиндров, повреждениях шлангов или магистрали.

Педаль тормоза с увеличенным ходом

Как и в предыдущем случае – если колодки достаточно изношенные, то для их прижатия нужны большие усилия, соответственно, ход педали увеличивается.

Повреждения колодок

На дисковых тормозах механические повреждения (отслаивания, сколы, трещины) можно увидеть невооружённым взглядом. Их можно обнаружить и на самих дисках.

Неравномерно изношенные колодки

Если на одной из сторон наблюдается увеличенный износ фрикционного материала по отношению к другому, то это может свидетельствовать о выходе из строя (заклинивании) одного из суппортов. Если его не поменять, то замена комплекта колодок ничего не даст – износ будет такой же неравномерный, а торможение неэффективным и даже опасным, так как машину будет уводить в сторону.

Увеличенный тормозной путь

Необходимо срочно заменить запчасти тормозной системы, если тормозной путь автомобиля стал неестественно большим. Низкая эффективность торможения может свидетельствовать о сильном износе передних колодок – они изнашиваются гораздо быстрее, чем задние, так как принимают большую нагрузку. Другой причиной может быть неисправность суппорта, негерметичность системы или низкий уровень тормозной жидкости.

Определить степень износа можно самостоятельно, по времени это занимает не более часа. Все, что нужно сделать – снять колеса и осмотреть фрикционный материал. В случае с барабанами нужно снять сначала их. Вместе с этим можно оценить состояние барабанов и дисков на износ, наличие трещин и других механических повреждений.

В самых запущенных случаях сигнализатором критического износа колодок станет скрежет при торможении. Это происходит, когда накладка стирается до основания, и металлические пластины колодок начинают тереться о диски или барабаны. Эксплуатация автомобиля при таком износе запрещена, так как может привести к заклиниванию барабанов и серьезным повреждениям дисков, в итоге их придется полностью заменить.

↑ Что такое нулевое ТО

Периодичность техосмотра для всех моделей Lada, кроме Niva, составляет 12 месяцев или 15000 км. Если машина прошла это расстояние раньше, чем истек год, то ТО надлежит сделать, не дожидаясь.

Новым автомобилям, имеющим 8 клапанов, таким, как Лада Гранта, Лада Калина, Нива полагается послепродажное, нулевое техобслуживание, когда машина пройдет обкатку: 2500-3000 км. Оно рекомендуется производителем, но не носит обязательный характер. В него входит замена масла, масляного фильтра, регулирование клапанов, а также общий осмотр и тестирование. ТО 0 для двигателей на Ладе Веста не предусмотрено, что отражено в сервисной книжке. Но проведение такого обслуживания будет целесообразным.

Кроме обязательной замены масла, фильтра при 0 ТО для Lada Vesta включает в себя цикл проверок:

• работы двигателя;
• сцепления;
• коробки передач;
• подвески;
• усилителя руля;
• стоп-сигналов;
• ручного тормоза;
• звукового сигнала.

Помимо этого, проверяется герметичность масляного бачка, тормозной и охлаждающей системы. Подвергаются визуальному осмотру лампы освещения, фары, ремень генератора. Контролируется развал-схождение колес. Установленные дефекты исправляются в гарантийной мастерской.

↑ Заправочные объемы

Количество расходных жидкостей для замены зависит от типа двигателя, коробки передач, системы охлаждения и отопления.

Для мотора 11189 (объем в л):

• потребность системы смазки со штампованным картером – 3,2;
• с литым картером – 4,4;
• для коробки передач 2180 и 2182 – 2,25;
• JHQ – 3,34;
• потребность системы охлаждения и отопления – 5,95;
• для системы с предпусковым подогревом – 9,3;
• для системы гидропривода и тормоза – 0,559;
• для бачка омывателя – 4,7;
• бачка расширительного – 5,75;
• кондиционера – 0,475.

Для двигателя 21129 отличие в объемах заключается в следующих параметрах:

• для топливной системы со штампованным картером – 2,9 л;
• с литым – 4,1 л;
• для Бачка расширительного – 5,35 л.

Двигатель HR16DE: смазочной системе требуется 4 л; для охлаждения и отопления – 7л.

Рекомендуемые марки моторного масла – Maximum SW-40, MOBIL 3000 SW40, LADA ULTRA 5W-40.

Важно! При замене не допускается смешивание различных марок масла, охлаждающей, тормозной жидкости и хладагента

Характеристики штатных тормозных колодок Весты

С завода Веста оборудуется спереди вентилируемым дисковым механизмом торможения, а сзади – тормозами барабанного типа. Каталожный артикул штатных передних колодок – 8200 432 336 TRW, позаимствованы они у Рено Логан. Передние и задние расходные материалы тормозной системы представляют собой металлические пластины со специальным материалом. Благодаря ему трение о диск или барабан становится наиболее эффективным для торможения.

Обычно для изготовления этого материала используется каучук с добавлением смол, волокон органического происхождения, других наполнителей. Химический состав колодок Лады Весты достаточно сложный. Объясняется это тем, что покрытие должно выдерживать высокий температурный режим, в котором оно пребывает во время трения о металл.

Что касается задних тормозов Лады Весты – «АвтоВАЗ» предлагает дисковый вариант только в версии Спорт.

Спортивные авто не оснащаются антиблокировочной системой, к тому же диски позволяют гораздо эффективнее справляться с заносами. В пользу задних барабанов можно заявить, что они долговечнее, а для гражданской версии авто они достаточно эффективны и не вызывают нареканий.

↑ Какие проблемы на Ладе Весте выявляются чаще всего

Выявленные дефекты во многом зависят от пробега автомобиля.

На 3000 км это могут быть:

• царапины на лобовом и боковых стеклах;
• отслоение краски на переднем и заднем бампере;
• стирание краски на рулевом чехле;
• выход из строя дисков при езде по неровной дороге;
• скрип петлей дверных замков;
• грязь в моторном отсеке в районе замка из-за отсутствия уплотнения.

При 15000 км чаще всего обнаруживаются проблемы в ходовой части, охлаждении, подогреве, коррозия и царапины. По шаровым опорам – это люфт в нижних парах. Задние стойки стабилизаторов издают стук, резиновые втулки – скрип. Выходят из строя патрубки системы охлаждения. Не функционирует обогрев лобового стекла. Коррозия на боковых зеркалах, на корпусе резонатора. Система мультимедиа не работает в должной мере.

Повреждения стекол. Причина царапин – жесткие дворники и чрезмерное уплотнение боковых стекол, которые при загрязнении песком становятся абразивом.

На 20000 км могут выйти из строя концевики дверей. Провисают и рвутся резинки крепления глушителя.

После пробега 30000 км появляются ошибки в работе коробки передач, как АКПП, так и МКПП. Проблемы с шаровыми опорами, не возникшие ранее, могут проявиться теперь. В салоне становится слышен скрип пластика. От работы вентилятора обогревателя на высоких скоростях руль начинает вибрировать. На задних дверях начинает отходить обшивка.

Перечисленные недостатки не относятся к серьезным дефектам. Они легко устранимы автовладельцем самостоятельно или на автосервисе за небольшие деньги. АвтоВАЗ отслеживает и устраняет типичные дефекты, меняя поставщика или технологию.

↑ Замены по сроку эксплуатации

Производитель рекомендует автовладельцам через каждые 15000 км производить замену деталей и расходных материалов, которые подвержены наибольшему воздействию.

При использовании машины в тяжелых условиях процедуру необходимо проводить через 10000 км или 7500 км.

К неблагоприятным факторам относятся:

• эксплуатация автомобиля в мегаполисе, когда приходится ездить на небольшие расстояния;
• передвижение в пробках на малых скоростях;
• езда по проселочным дорогам, когда много пыли;
• перемещение прицепа или с максимальной нагрузкой.

При первом обращении в сервис будет заменено моторное масло, масляный фильтр, воздушный фильтр в салоне, приводной ремень генератора.

Замена расходных материалов при втором ТО включает в себя 6 позиций, из них 4 – это обязательные и 3 – по необходимости. Их стоимость, замена, установка оплачиваются дополнительно.

Сюда входят: масло для двигателя, воздушный и масляный фильтры двигателя, свечи зажигания, фильтр салонного отопителя. По мере потребности доливаются рабочие жидкости, меняются передние и задние тормозные колодки.

При третьем обращении в центр технического обслуживания подлежат обязательной замене:

1. моторная смазка;
2. масляный фильтр;
3. фильтровальный элемент отопительной системы салона.

Заменяются по мере надобности тормозные колодки, доливаются рабочие жидкости и фреон.

На четвертом ТО меняют:

• моторное масло;
• масляный фильтр;
• воздушный фильтр мотора;
• свечи;
• фильтр отопления салона.

По потребности добавляют расходные жидкости, меняют передние и задние колодки тормозов.

Пятый цикл сервисного обслуживания идентичен третьему по всем показателям, в том числе по эксплуатационным заменам.

Все последующие замены совпадают по циклам.

Внимание! Исключение ТО-12, на котором меняется ремень ГРМ

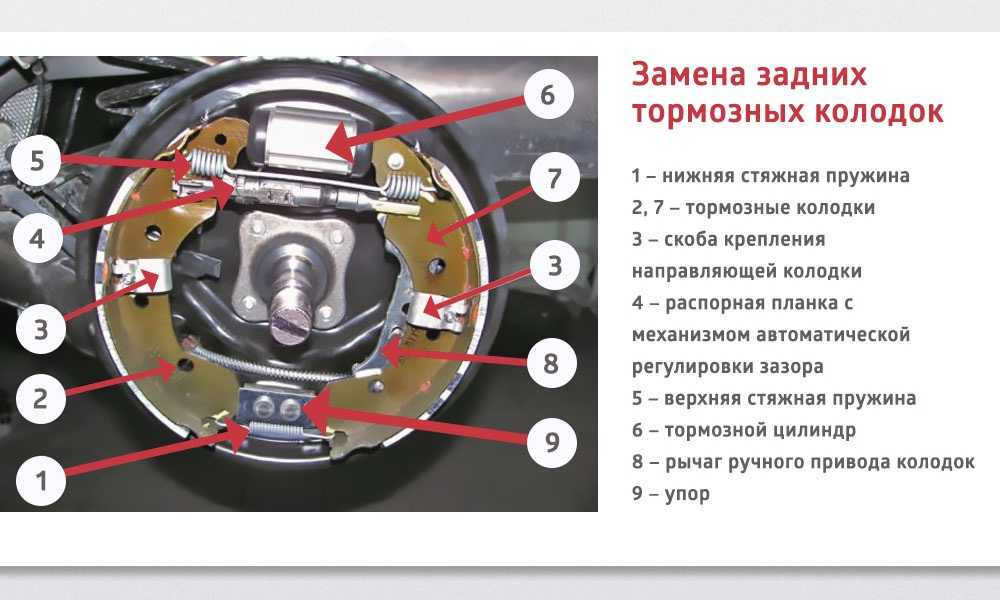

Замена задних колодок

Чтобы заменить задние колодки своими руками, не прибегая к помощи специалистов, понадобится около двух часов свободного времени и минимальный набор инструментов: молоток, отвёртка, плоскогубцы и торцевая головка на 36 мм. Все действия выполняются в следующем порядке:

• с помощью домкрата поднимается задняя часть автомобиля – предварительно ослабляются колёсные болты, а под переднее колесо подкладывается упор – и снимается колесо;
• если автомобиль находится в устойчивом положении, ручник опускается до крайнего положения вниз – понадобится ослабить трос ручника;
• воспользовавшись отвёрткой и молотком, необходимо снять колпачок, закрывающий гайку ступицы;
• ключом или головкой на 36 мм отворачивается гайка ступицы;

• снимается тормозной барабан;
• воспользовавшись отверткой, снимите с рычага колодок трос привода ручного тормоза;
• отсоединяются пружины;
• с помощью плоскогубцев снимается пружинная скоба;
• таким же образом снимается опора с противоположной запчасти;
• извлекается планка для распора и колодка спереди;
• извлекается задняя колодка;
• отсоединяется наконечник тросика стояночного тормоза, который крепится к рычагу с задней стороны;
• посредством вывода из зацепления снимается механизм регулировки.

Перед тем как собирать узел в обратной последовательности, необходимо тщательно прочистить все детали от пыли и ржавчины и смазать барабан специальной смазкой.
