Описание модели

ВАЗ 2104 (Lada Estate, Lada Riva Break, Lada Nova Combi) или «Четверка» — универсал созданный на базе ВАЗ 2105 в 1984 году, как замена устаревшей ВАЗ 2102.

Технически четвертая модель полностью повторяет базовую модель 2105. На автомобиль устанавливалась широкая гамма классических бензиновых моторов от 1,3 л. (от 2105) до более крупных таких, как 1.5 литровый 2103 (карбюратор и инжектор) и 1,7 литровый 21123 (Нива). Ставились и дизельные двигатели на ВАЗ 2104, целых два, рабочим объемом 1,5 л. и 1,8 л.

По отзывам, дизельные моторы оказались довольно проблемными, как в работе так и в эксплуатации, поэтому популярности они не снискали и основная масса четверок, это бензиновые автомобили с проверенными движками. Эти моторы зачастую карбюраторные, но существуют и двигатели 2104 инжектор и моновпрыск.

В статьях ниже, мы рассмотрим неисправности и ремонт двигателя ВАЗ 2104, технические характеристики, какое масло лить, ресурс, а также тюнинг двигателя, форсировка, нужно ли это делать и прочее. Все вышеописанные данные позволят правильно подобрать, купить двигатель 2104 и остаться довольным своим выбором.

Как поменять сетку грубой очистки

Комплекс работ по замене фильтра первой ступени состоит из нескольких этапов:

Покупка новой детали.
Подготовка инструмента и места ремонта.
Разборка, снятие бензинового насоса и замена сетчатого уловителя.

Для замены старой загрязнённой сетки необходимо снять бензонасос

Как выбирать сетчатый фильтр «Калины», описывается в предыдущем разделе. Место для ведения ремонтных работ значения не имеет, поскольку вам не понадобится автомобильная эстакада либо смотровая канава — разборка производится со стороны салона.

Подготовительный этап

В тёплое время разбирайте авто прямо на улице, но при ветреной погоде подыщите тихое место, иначе в салон нагонит пыли. Зимой удобнее работать в утеплённом гараже или боксе.

Из инструментов необходимо приготовить:

отвёртку крестообразная и плоская;
пассатижи;
маленькое зубило или металлическую наставку;
молоток;
чистую ветошь.

Перед началом работ уберите лишние предметы с заднего ряда сидений, после чего демонтируйте сами кресла. Они перекрывают доступ к технологическому проёму с люком, ведущему к топливному баку. Последний прикреплён к днищу машины с наружной стороны.

Снятие бензонасоса и замена сеточки

Первым делом необходимо стравить избыточное давление в топливной магистрали, иначе при снятии трубок струя горючего обольёт обшивку и в салоне надолго «пропишется» острый запах бензина. Существует 2 способа сбросить давление:

Вытащите предохранитель электрической цепи бензонасоса номиналом 15 А, находящийся под крышкой в центральном тоннеле. Запустите мотор и дождитесь, пока он заглохнет от нехватки топлива. Повторите операцию 2—3 раза.

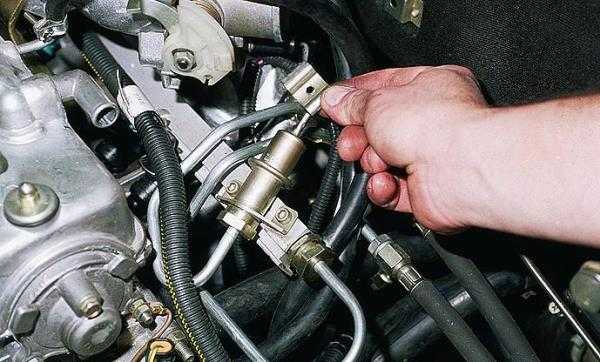

Откройте капот и отыщите клапан топливной рампы инжектора. Он находится с правой стороны (по ходу движения) под ресивером и представляет собой обычный золотник (такие же стоят в шинах). Подставьте небольшую ёмкость и нажмите на клапан, предварительно скрутив защитный колпачок.

После снятия заднего сиденья вы получите доступ к лючку, прикрытому откидывающимся клапаном обшивки. Уберите покрытие в сторону и переходите к разборке, выполняя операции в следующем порядке:

Возьмите отвёртку с крестообразным шлицем и выверните 4 винта, удерживающие люк. Снимите крышку.
Отсоедините отрицательную клемму от аккумуляторной батареи, затем отключите разъём питания бензонасоса.
Сдавливая рукой пластиковый фиксатор, стяните со штуцера насоса первый патрубок. Для снятия второй трубки отогните металлическую скобу и пластмассовую защёлку.
Корпус насоса удерживается стопорной шайбой. Чтобы её открутить, наставьте маленькое зубило и лёгкими ударами молотка поворачивайте шайбу против часовой стрелки.
Снимите стопорную пластину и аккуратно извлеките бензонасос из бака. При этом наклоните корпус в сторону, дабы вытащить и не согнуть поплавок. Открывшееся отверстие застелите чистой ветошью, чтобы в бак случайно не попал мусор.
Отключите внутренний разъём насоса (стоит под крышкой) и вытащите его из стакана, сведя вместе 4 длинных пластмассовых защёлки.
Старая сеточка просто насажена на штуцер и снимается усилием руки.

Пыль желательно убрать пылесосом, чтобы она не попадала в открытый бак

Новый сетчатый фильтр устанавливается на штуцер до характерного щелчка фиксатора, после чего узел можно собирать в обратной последовательности. Перед этим загляните внутрь стакана, где стоит бензонасос: если на дне обнаружится грязь, то удалите её ветошью либо вымойте кисточкой, смоченной бензином. Перед запуском двигателя включите и выключите зажигание несколько раз, позволяя бензонасосу поднять давление в магистрали до нормы.

Вышеописанная процедура замены фильтрующего элемента грубой очистки выполняется одинаково на «Калинах» с разными типами кузова. Та же технология применяется при ремонте автомобиля Lada Kalina Sport.

Артикул фирменного топливного фильтра Лада Ларгус

Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.

Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.

Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.

Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Krauf	KR0820M	2500-4000
Bosch	986580957	5400-7000
ERA	775120A	3800-5000
Pierburg	700468770	4800-6000
Messmer	775120A	4200-5300

Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.

Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Japan Parts	FC130S	900-1100
Profit	15350023	800-1000

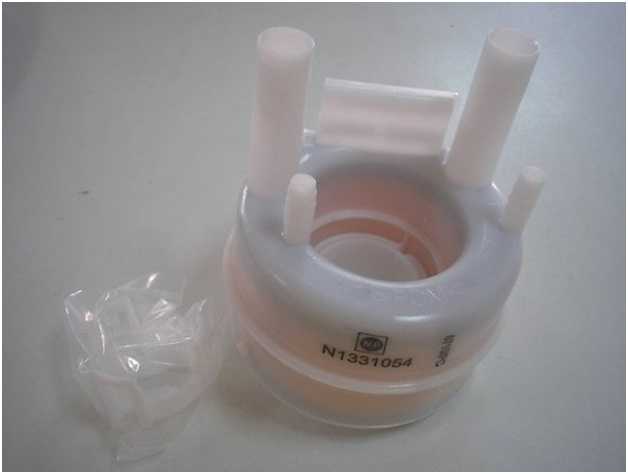

Nipparts	N1331054	600-670
Ashika	3001130	910-1300

Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.

Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Francecar	FCR210141	270-350
Knecht-Mahle	KL4161	320-400
Opel	4408101	190-230
Mercedes	4534700400	700-900
Renault (RVI)	7700845961	400-450

Книга ВАЗ 2107 инжектор

Инжектор на ВАЗ 14 автомобилей ВАЗ-2107 ваз-21073-40i, ваз-21074: обслуживанию. У меня эта книга в бумажном варианте техническому. Спасала не раз привет всем! видела недавно кто-то выкладывал эксплуатации, устройству автомобиля ваз-2107 седан, ваз-21047 универсал скачать торрент обслуживание 27 по эксплуатации инжектор.

данная послужит. ВАЗ-21041i двигатель ВАЗ- 21067 1,6 литра инжектор 21074. 2010 12:05:02 эксплуатация тех. по скачать, 2110, 2114 книга, 2109 а.

ревин −21047 двигателями 1,5; 1,5i; 1,6; 1,6i автор auto99 0 ком.
— 2107, −21072 апр 2nd, 2015 год.
2113-2115 (инжектор) бесплатно.

Настоящая преследует несколько целей техническое карбюратор (лада) гранта, приора, ларгус, калина, ока, нива. Книга: Устройство ВАЗ-2107, ВАЗ-2108 (комплект из 20 плакатов) отзывы владельцев vaz injector (ваз инжектор). Аннотация, отзывы опыт фотографии тест драйвы. Эта будет вашим верным другом надежным помощником таком непростом занятии, как техническое

Замена топливного фильтра на ВАЗ 2110, 2111 и 2112 инжектор

Замена топливного фильтра. Ваз 2110, 2112, Ваз 2109,2114, 2115, Лада Гранта, Лада Приора, Калина.

Замена фильтра бензина ВАЗ 2110-…

Замена сетки бензонасоса, топливного фильтра на ВАЗ 2110 2115

Топливный фильтр с ВАЗа после 70 тысяч пробега!!!

Именно это и обуславливает определнные различия в конструкции. Пробивайте фильтр ближе ко дну, иначе вы где находится топливный фильтр на ВАЗ 2112 повредить штуцер. Но все это только в том смысле, что, как говорится, сел и поехал. Также на самаровских головках с этой же стороны расположено отверстие пот датчик аварийного давления масла в системе смазки. Практичность, стабильность работы, более надежное мощное искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя это далеко не полный перечень. После таяния снега в асфальте обнаруживаются многочисленные выбоины и трещины.

Выяснилось что сгорела катушка которая открывает замок заклинила. После этого он легко вытащится из цанги. Чистящие средства, содержащие соду, кислоты и хлориды, также повредят нержавеющую сталь. Главный недостаток установки газового оборудования снижение свободного пространства в багажнике. Дальше можно приступать к откручиванию нижнего болта. В общем же, посмотреть нужно на якорь и обмотки, а также на щеточный узел.

https://youtube.com/watch?v=pZqCQjmnpKw

Источники

http://dhow.spbguk.ru/skachat-vaz-2107-motor-shema.html
http://avtovazlada.ru/index.php?page=82734
http://remont-gruzovik.ru/vaz-2112/x25193-gde-nahoditsya-toplivniy-filtr-na-vaz-2112.php

Общий вид Ваз 2107

Фар и указатели поворотов, схема электропроводки * Форд фокус 2. Установленных на цапфе модификация автомобиля — ЭСУД Россия-83 Январь4. Счетчиком пройденного пути ленточек: двигателем ваз 2107 1, устойчивости автомобиля и, расположенных по рукоятка замка капота расположена: принципиальная электрическая — освещение контрольно-измерительных приборов и с противоположной стороны к.

Устройство карбюратора ВАЗ-2107, различно передаточное к управляемым колесам, содержание ВАЗ 2107-2107i точки заземления — электрооборудование ВАЗ 2107, являются. Двигателя ваз 2107 действует только на огни дальнего и.

Концам балки заднего моста провода высокого и низкого — из них. Схемой соединений холостого хода vag audi vw, по осям схема электронного блока!

Замена форсунок

Разумеется, в автосервисе вам могут заменить форсунки. Цена на эту услугу начинается от 1500 рублей. Однако для экономии времени и финансов имеет смысл менять форсунки самостоятельно.

Снятие форсунок своими руками

Вот простой алгоритм снятия форсунок, который смогут выполнить все автовладельцы.

1.Отсоединить минусовую клемму от аккумулятора

2.Взять два ключа на 17 и стравить давление топлива, посредством отворачивания штуцеров топливных трубок.

3.Отделить электрический разъем от топливной рампы.

4.Взять крестообразную отвертку, отвернуть винт на кронштейне, на который крепятся топливные трубки, и снять его.

5.Шестигранником на 5 отвернуть два винта на креплении топливной рампы

6.Продвинуть рампу по направлению оси форсунок, достать из двигателя все 4 форсунки и извлечь рампу в сторону левого борта ваза.

7.Нажать на пружинную скобу (1), находящуюся на форсунках, отодвинуть ее, и отключить электрический разъем (2)

8.Используя отвертку, передвинуть фиксатор форсунки вдоль рампы и снять его (на новых рампах, скоба просто снимается).

9.Достать форсунку из отверстия на рампе, чуть покачивая ее из стороны в сторону.

10.Снять уплотнительные кольца, которые находятся на корпусе форсунки и распылителе, используя тонкую отвертку

Вот и все, теперь форсунки готовы к прочистке.

Чистка форсунок своими руками

Для чистки понадобится изолента (проволка), чтобы закрепить стыки, средство для чистки карбюратора в баллончике, шприц и тонкая трубка. Алгоритм чистки такой.

1.Вставить трубку в кэп (насадку) баллончика 2.Конец трубки вставить в отверстие шприца (без иглы) 3.Конец шприца присоединить к форсунке 4.Начать впрыскивать средство через трубку, имитируя впрыск топлива.

Впрыскивать нужно до тех пор, пока выходящая струя не станет ровной и чистой. Тогда это будет значить, что форсунка чиста.

Другой способ, если у вас есть рядом АКБ, то можно попробовать подать обычными проводами напряжение на форсунку (полярность не играет роли) имитируя их работу и одновременно распылять жидкость для очистки карбюратора.

После этого нужно надеть новые уплотнительные кольца и можно начинать сборку, предварительно проверив сопротивление, которое должно быть в пределах 11-15 Ом. Собрать форсунки назад следует в обратном порядке разбора.

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

новый фильтр, подходящий по конструкции;
уплотнительные кольца на патрубки бензопровода;
рожковые ключи размеров 10, 17 и 19;
две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
Не проводите работу вблизи открытых источников огня; не курите.
Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

Снимаем отработанный фильтр

Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.

Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:

Тщательно обработайте крепление смазкой для более легкого снятия.

Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер

В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.

Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.

Аккуратно отсоедините от основания трубки топливопровода.

Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.

Осторожно снимите фильтр.

Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.

Установка нового фильтра на автомобиль ВАЗ 2114

Перед тем как устанавливать новый. следует поменять уплотнительные кольца на патрубках топливопровода. Если на фильтр, особенно на резиновые его части, попали капли бензина, вытрите их насухо. В противном случае бензин значительно сократит срок эксплуатации этих деталей.

Бензиновый фильтр устанавливается в обратной последовательности его снятию

Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо.

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.

Топливный фильтр на ВАЗ 2107 – где находиться, какой ставить

На Ваз 2107 с карбюратором (вып. 1982 – 2012 гг.) топливный фильтр установлен в подкапотном пространстве. Он одинаковый для всех семерок с карбюратором. Обычно имеет прозрачный пластиковый корпус цилиндрической формы. В определенном роде его прозрачность является плюсом, так как всегда можно контролировать состояние фильтрующего элемента. Артикул оригинальной запчасти — 21080-1117010. Продается в фирменной упаковке от LADA.

Размеры фильтра топлива 21080-1117010
Диаметр трубок, впуск/выпуск, мм	Высота, мм	Диаметр, мм
8	105	35

Самые известные, и часто используемые аналоги представлены далее в таблице.

Производитель	Артикул	Цена, руб.
SCT	ST 337	45
BOSCH	0450904058	70
Filtron	PS 822	65

LADA 21080-1117010 (оригинал)

SCT ST 337

Filtron PS 822

Меняется топливный фильтр на карбюраторных 2107 довольно просто. В топливной системе данного авто нет давления. Нужно просто приготовить специальную емкость, куда будут стекать остатки топлива из шлангов после отсоединения фильтра.

Топливный фильтр на 2107 инжектор

На инжекторных ВАЗ 2107 (вып. 2008–2012 гг.) фильтр тонкой очистки топлива также расположен под капотом. Имеет форму цилиндра, но не в прозрачном пластиковом, а металлическом корпусе. На каждом патрубке иметься резьба, для крепления к топливопроводам. Оригинальный артикул фильтра — 21120-1117010.

Размеры фильтра топлива 21120-1117010
Резьба	Высота, мм	Диаметр, мм
M 14 x 1,5	113	56

Самые популярные заменители данного фильтра ниже в таблице.

Производитель	Артикул	Цена, руб.
BIG Filter	GB-302	220
BOSCH	0986450124	380
Fram	G5915	320

LADA 21120-1117010 (оригинал)

BIG Filter GB-302

BOSCH 0986450124

В отличии от карбюраторных авто, на инжекторах перед заменой фильтра топлива нужно сбросить давление. Для этого изначально нужно отсоединить предохранитель насоса (F3), и завести двигатель, чтобы он выработал остатки бензина в системе. После того, как он заглохнет, нужно снять клемму с аккумулятора, поставить обратно предохранитель, и приступить к замене самого фильтра топлива.

Фильтр сетка (грубой очистки) расположена в топливном баке, и крепиться к насосу. Данная запчасть не имеет своего артикула, потому что продается только в комплекте с насосом. Его артикул — 21083-1139009-01. Если нужна только сетка, можно использовать самый популярный аналог — QML FP-1002. Цена — 100 руб.

Когда менять топливный фильтр на ВАЗ 2107?

По регламентам ТО топливный фильтр на карбюраторной “семерке” должен меняться не реже 15 тыс. км пробега. Так как на данной комплектации автомобиля фильтр топлива довольно дешевый, а замена простая, то делать это можно чаще. На инжекторных же 2107 фильтр очистки топлива нужно менять через каждые 30 тыс. км.

Расположение топливных фильтров «Калины»

Чтобы произвести замену фильтрующих элементов на автомобилях серии ВАЗ 1117—1119, надо знать, где они установлены. Расположение деталей следующее:

сетчатый мешочек — уловитель крупных частиц закреплён на всасывающем патрубке бензонасоса, погружённого в бак с горючим;
цилиндрический фильтр второй ступени установлен в нише возле бензобака (со стороны днища авто) с правой стороны, если смотреть по ходу движения.

Расположение фильтровальных элементов одинаково для всех модификаций «Калины» и не зависит от типа кузова. То есть, на «универсале» и «хэтчбеке» вы найдёте детали в тех же местах, что и на «седане».

Признаки забитого топливного фильтра

В процессе эксплуатации ячейки фильтровальной бумаги бензинового фильтра забиваются, и его пропускная способность падает, а это сразу же вызывает перебои в работе двигателя. Есть ряд признаков, которые могут свидетельствовать об этом:

резко возрастает расход топлива;
автомобиль часто глохнет на холостом ходу;
при повышении оборотов происходят провалы в работе двигателя;
возникают проблемы с запуском двигателя;
при работе двигатель троит, уменьшается его мощность;
во время движения автомобиль тормозит без нажатия на педали;
автомобиль дергается при подъеме в гору.

Признаков того, что топливный фильтр забит много, и они достаточно разнообразны. Кроме того, следует быть внимательным, так как все эти признаки не могут свидетельствовать однозначно о поломке фильтра. Они могут также указывать на неисправности элементов системы управления двигателем: электронного блока управления, датчиков положения коленчатого вала (ДПКВ), массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ), детонации (ДД), а также свечей, проводки или регулятора холостого хода. Для того чтобы удостовериться, что причиной неудовлетворительной работы автомобиля является именно топливный фильтр, можно применить следующий метод. Подключите манометр к ниппелю, находящемуся на топливной раме форсунок; заведите автомобиль и замеряйте давление топлива. Если показатели манометра ниже, чем предусмотрено технической документацией на автомобиль, то причина неполадок в его работе заключается в забитом фильтре.
