Замена дворников на ваз 2112

Моторедуктор от Volkswagen Transporter

Электродвигатель от Фольксвагена требует небольшой переделки, но те, кто пошел по этому пути, как правило, довольны дальнейшей работой дворников и стабильностью стеклоочистителя.

Такая замена требует небольшой переделки. У «десяток» 2005 г. электродвигатель на трапецию подключается рычажком, имеющим большое отверстие. Поэтому рычажок достаточно поменять (взять нового образца), и все подойдет идеально.

И еще один момент: устанавливая мотор на трапецию, нельзя ставить граверы вместе с болтами, чтобы кривошип их не задевал во время работы.

Моторчик стеклоочистителя ВАЗ 2110 v10-07-0001 от Volkswagen Transporter

Такая замена избавит вас от медленных дворников, и даже в сильный ливень они будут хорошо справляться с возложенной на них задачей – обеспечения хорошей видимости.

Фото отчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

Когда все подготовительные моменты сделаны, то все будет выглядеть примерно следующим образом. Сверху стрелками показаны места крепления двух гаек: Необходимо открутить их, разумеется.

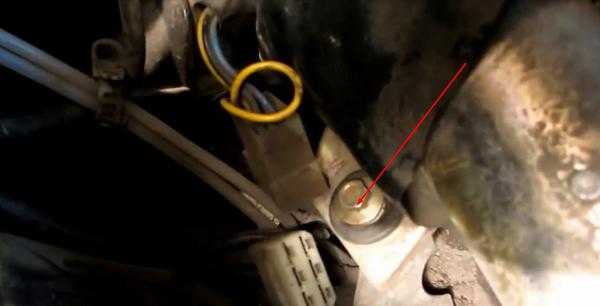

После этого отсоединяем хомут крепления расширительного бачка и подняв его немного вверх, отводим в сторону, чтобы получить доступ к третьей гайке крепления трапеции. После этого гайку можно открутить, она находится в самом низу практически:

После того, как с этим справились, можно аккуратно проворачивая трапецию, извлекать ее с левой стороны, немного отгибая в сторону металлическую рамку ниже лобового стекла (усилие нужно совсем небольшое — говорить о каком-либо реальном отгибании не имеет смысла!)И поднимаем ее практически до конца, чтобы вынуть:

И остается только отсоединить штекер питания:

И теперь окончательно можно вынимать всю конструкцию трапеции и мотора дворников  с боре. Если необходимо отсоединить и заменить один моторчик, то в принципе сложностей с этим не возникнет — достаточно открутить его и произвести замену.

Установка всех снятых деталей происходит в обратной последовательности. Стоит сказать о ценах данных запчастей. Стоимость трапеции в сборе с мотором на ВАЗ 2110 составляет порядка 2000-3000 рублей от производителя Автоваз. Китайские аналоги около 2000 рублей.

• www.drive2.ru
• xn—-8sbapc1bfiir0a.xn--p1ai
• www.autolada.ru
• remont-vaz2110.ru

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

• набор головок и ключей;
• отвертки;
• жидкость WD-40;
• старые тряпки;
• ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
• другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

1. Сначала нужно снять панель приборов.
2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
3. Желательно снять жабо, чтобы оно не мешало разборке узла.
4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Устройство приборов

Конструкция омывателя для ветрового стекла на ВАЗ 2101 состоит из моторедуктора, работающего от поступающего тока, который приводит в движение омыватели, выключателя, переключателя, реле для включения прерывистого режима, дополнительного реле и др.

Устройство очистителя стекла

Узел состоит из:

1. Трапеции стеклоочистителя: с ее помощью моторчик передает движение. Она быстро изнашивается, поэтому порой необходим ремонт трапеции.
2. Электромотор осуществляет движение дворников ВАЗ 2110. Если моторчик перегорит, то весь агрегат выйдет из строя.
3. Насос стеклоочистителя нагнетает очистительную жидкость. Если электронасос сломается, то, несмотря на работу очистителей, лобовое стекло не будет очищаться.
4. Назначение бачка очевидно – в него заливается очистительная жидкость для окон.

Благодаря электродвигателю дворники на ВАЗ 2110 могут работать в трех режимах:

1. Прерывистом. Рычаг переключателя находится в положении II и III.
2. Постоянном – с небольшой скоростью движения щеток. Рычаг переключателя занимает положение IV.
3. Постоянном – с быстрым движением дворников. В этом случае рычаг переключения стоит в положении V.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

Порядок замены

Итак, вы выбрали для своего ВАЗа моторедуктор — один из трех первых. Рассмотрим, как производится его замена. При выполнении данной работы разбор всей системы стеклоочистителя производить не нужно. Действуем так:

1. Отсоединяем от АКБ минусовую клемму;
2. Отметив положение щеток на ветровом стекле, откручиваем и снимаем рычаги;
3. Снимаем крышку с обтекателя;
4. Отвинчиваем гайку, крепящую кронштейн кривошипного механизма к оси моторчика;
5. Отвинчиваем и снимаем сам кронштейн. Его к кузову крепят 3 болта;
6. Снимаем со шпилек неработающий или плохо работающий мотор;
7. Замена старого на новый производится обратным путем.

Причины неисправности

Слабое место этого мотора – то, что по цепи питания достаточно большое количество контактов. Это влияет и на напряжение, и на возможные причины неполадок в работе: пропал или нестабилен контакт на одном звене цепи, и уже стабильной работы стеклоочистителя не получается. При этом вполне возможно, что мотор и не виноват. Поэтому перед тем, как вы решите, что нужна его замена, проверьте контакты по всей цепи.

Предохранитель

Обратите внимание на предохранитель, он тоже может быть неисправным;
Работоспособность. Дальше следует проверить сам включатель на исправность;
Рабочие параметры

Омметром проверьте сопротивление в прерывателе цепи между клеммами. Если показывает «ноль», нужно менять прерыватель;
Правильность подключения. Не включая стеклоочиститель измерьте сопротивление между четвертой клеммой и массой. Оно тоже должно быть нулевым. В противном случае нужно правильно восстановить заземление;
Напряжение. Включите низкую скорость стеклоочистителя и проверьте напряжение на пятой клемме. Оно равно напряжению батареи, а моторедуктор не работает? Его нужно менять.

Причины неисправности моторчика стеклоочистителя ВАЗ 2110

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Монодворник на ВАЗ 2110

Один дворник для чистки лобового стекла — стиль DTM-машин. Также одна щетка устанавливается на некоторые модели Mercedes Benz и BMW. Каким образом можно установить один дворник на ВАЗ 2110, что для этого потребуется, и на сколько хорошо будет чистить один дворник вместо двух ?На ВАЗ 2110 вместо двух дворников устанавливают один не для того, чтобы он лучше чистил лобовое стекло, а исключительно из-за красоты и стиля. Не буду спорить если Вы скажите, что один дворник отчищает стекло хуже чем два Несмотря на это многим нравится необычный стиль и некоторые подчеркивают его, устанавливая один дворник вертикально:

Установка одного дворника вместо двух

Самый простой способ сделать монодворник своими руками: Переделывать ничего не нужно, все предельно просто. Устанавливаем водительский поводок на место пассажирского и закрепляем его так, чтобы щетка находилась выше штатного расположения.Таким образом, пассажирский дворник выполняет точно такую же траекторию движения, но начальное положение щетки будет выше штатного.В результате один дворник будет перемещаться на 90-100 градусов.Чтобы получить большую площадь отчистки лобового стекла одним дворником нужно:

1. Снимаем шумоизоляцию моторного отсека и жабо, затем снимаем механизм стеклоочистителя, и разбираем.
2. Меняем местами оси поводков (2ой выкидываем)
3. Трапецию возможно придется чуть подогнуть, чтобы ничего не цеплялось.
4. Ставим длинный поводок (можно снять прямой поводок с заднего стекла от ВАЗ 2112)

В результате один дворник будет перемещаться на 140-160 градусов.Оптимальная длина одной щетки для ВАЗ 2110 будет составлять около 61см. Таким образом, щетка будет отчищать максимально возможную площадь стекла.Кроме этого, сделать одну щетку вместо двух можно и другими, но более сложными способами:

1. Менять передаточное отношение (укоротить привод тяги дворника пассажира и чуть нарастить тягу от мотора, либо вытянуть её саму, либо распилить до соединения с направляющей рейкой и наварить чуток)
2. Использовать стеклоочиститель с одним дворником от иномарки (лучше купить монодворник от иномарки на разборке, т.к. новый механизм стеклоочистителя с одной щеткой будет хорошо стоить )

Кстати говоря, чтобы добиться отчистки стекла одной щеткой полностью, от края до края (то есть около 170 градусов), то без существенных изменений не обойтись. Придется подгонять, отпиливать и наращивать тяги и пластинки, сплющивать трубки (чтобы ничего не задевало) и т.д.. Все определяется уже на месте методом постоянного подбора и примерок.Могу сказать, что примерно процесс будет выглядеть, как при изготовлении монодворника для ВАЗ 2108-09, 2114-15: scc.pnz.ru или drive2.ru. (механизм стеклоочистителей десятки несколько другой)Видео, монодворник ВАЗ 2110 (метод сварки)

Изменение расположения монодворника

После того, как у Вас осталась одна щетка, можно по желанию задать ей начальное положение.Например, установить монодворник в вертикальном положении, или чтобы щетка находилась слева или справа.Задать начальное положение дворнику можно различными способами:Если изучить, как двигается тяга c пластиной, то станет ясно, что моторчик крутится постоянно в правую сторону (по часовой стрелке). Когда пластина в крайней правой точке (пластина и тяга в одной плоскости и параллельны), значит дворник в положении направо.Если нужно монодворник закрепить вертикально, тогда нужно ослабить гайку, которая прижимает пластину к моторчику, и передвинуть пластину перпендикулярно.Для того, чтобы дворник находился вертикально можно поступить по другому. Для этого потребуется разобрать привод, вытащить пластиковую шестеренку, снять металлическое кольцо и установить его назад повернув на 180 градусов (возможно, придется немного подточить пластиковую шестерню).Также не исключено задание положения дворника через доработку реле стеклоочистителя. Правда этот способ не пользуется популярностью.Спасибо LilGeP за помощь в составлении статьи.

Заключение

Монодворник на десятке — это стиль, поэтому не нужно ждать от одной щетки полной отчистки лобового стекла. На иномарках стеклоочиститель с одной щеткой имеет более сложную конструкцию, которая позволяет щетке двигаться хитрой траекторией (волнообразно, рисунок чистки лобового стекла похож на бабочку).Кстати у многих такой тюнинг вызывает ассоциации связанные с Окой Кстати, а Вы знаете какие дворники лучше выбрать?

Монодворник на ВАЗ 2110 — это..

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12

При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

После этого снимается пластиковая часть

Для этого откручиваются винты.

Следующий этап включает в себя извлечение заглушек и остальных элементов крепежа.

Достать до трапеции можно только после извлечения пластиковых частей кожуха.
Трапеция крепится к моторчику. Его придётся тоже демонтировать.

Трапеция, вместе с моторчиком, крепится к кузову за счёт кронштейна. Нужно их отсоединить.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол, но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Ремонт пластиковой втулки

Если подобрать ремкомплект именно вашей модели не удастся, не стоит отчаиваться.

Главное часто охлаждать сверло, иначе пластик может деформироваться. Если втулка не подойдёт по внешнему диаметру или длине, её можно обточить напильником. Старая трапеция разбирается, после чего нужно установить новые элементы взамен изношенных.

Перед установкой «жабо» проверяем работу новой трапеции.

Использование ремкомплекта сократит расходы, но увеличит трудозатраты. Поэтому каждый автовладелец ВАЗ-2110 выбирает оптимальный для себя вариант. Самостоятельная замена трапеции делается в одиночку за 2–3 часа, главное при этом не повредить пластиковые элементы.

Виды дворников

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Как поменять задние

На хэтчбеках и универсалах устанавливаются ещё и задние дворники, поскольку заднее стекло в таких автомобилях довольно большое и сильно пачкается, а хороший обзор через него тоже важен.

Конструкция креплений задних стеклоочистителей сильно отличается от таковой у передних. Здесь универсального совета дать нельзя, так как на всех машинах задние дворники закреплены по-разному. Рассмотрим в качестве примера «Калину» в кузове универсал.

Последовательность действий в этом случае следующая:

Необходимо поднять защитный металлический колпачок дворника, под которым находится гайка крепления.
Берём ключ на 10 и откручиваем гайку

Обратите внимание, что под ней есть маленькая шайба, чтобы не уронили её. Слегка поворачивая дворник, тянем его на себя и он без особого труда снимается

Теперь надо снять саму щётку.
На снятом дворнике необходимо потянуть за щётку, и в это же время отвёрткой немного разжать фиксатор, который удерживает её на рычаге. Щётка снимется. Поменять можно также, как описано выше.

При покупке новых дворников важно не ошибиться с размерами и совместимостью креплений. Отметим, что самостоятельная установка бескаркасных щёток на автомобиль с каркасными требует наличия специального адаптера

Нужно обращать внимание на форму изгиба щётки, так как она влияет на эффективность очищения ветрового стекла. Желательно перед использованием обработать новые щётки мыльным раствором
