Замена стартера своими руками

Процесс замены стартера на ВАЗ-2112

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

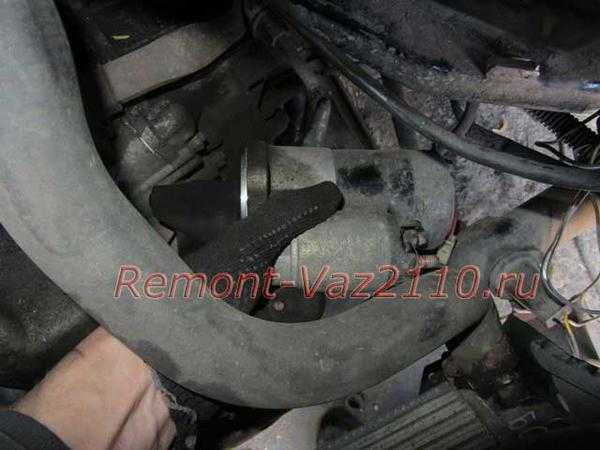

Открутите крепления стартера

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

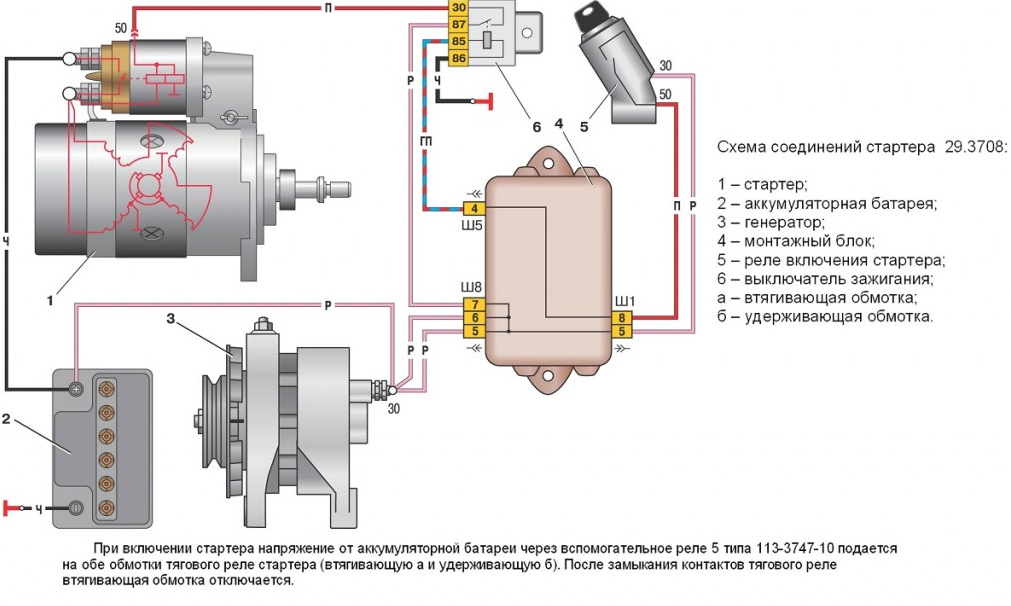

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Основные узлы стартера:

Более подробно вы можете вы увидеть на картинке

Передняя крышка с подшипником скольжения.
Бендикс (привод включения).
Планетарный редуктор.
Ротор с коллектором.
Корпус со статором.
Втягивающее реле.
Щеточный узел.
Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

Сломан якорь втягивающего реле.
Обрыв проводки.
Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

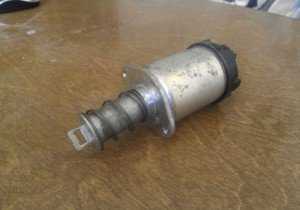

Как устроено реле стартера «двенадцатки»?

Втягивающее реле несет ответственность за вращение маховика коленвала при выдвижении муфты (обгонной), а также за запуск стартера. В его корпусе имеются две обмотки:

удерживающая;
втягивающая.

Внутри корпуса, выполненного из железа и снабженного текстолитовой крышкой, предусмотрен сердечник. В указанной крышке из текстолита устанавливаются силовые контакты – болты для подключения к ним электрического питания. Кроме того, в крышке находится и дополнительное приспособление – подвижная пластинка, предназначенная для замыкания контактов тогда, когда сердечник втягивается, и контакт, питающий втягивающее реле (точнее – его обмотки).

Реле с подвижной вилкой механизма запуска связано сердечником. Вилка соединяется с бендиксом, на одном из торцов которого установлена шестерня. Она вращает маховик коленвала за счет того, что во время запуска двигателя автомобиля зацепляется с венцом маховика.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания. Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла. Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя

Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110

Снятие стартера ваз 2110 — 2112.

Первое что нужно сделать, это обесточить автомобиль, сняв с аккумулятора клеммы воспользовавшись ключом № 13. После этого можно заняться демонтажем стартера с двигателя. Сначала освободим его от проводов питания, но предварительно снимем с двигателя воздушный фильтр. Сделать все эти процедуры довольно просто, если под рукой иметь необходимый инструмент. Один из проводов снимается с клеммы руками, достаточно аккуратно потянув в сторону немного покачивая.

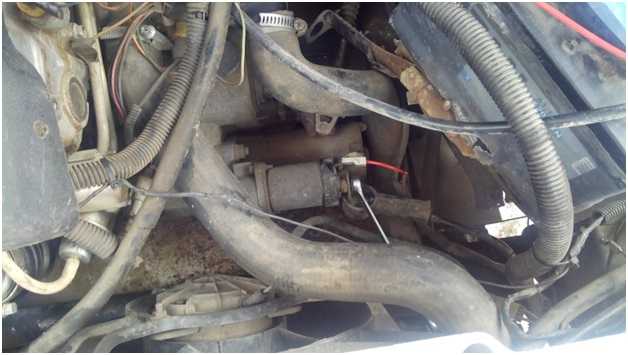

Далее придется воспользоваться головкой для гаек № 13 и не спеша открутить гайки со шпилек. Кстати, в зависимости от модификации, шпилек может быть как две, так и три. В данном случае покажем вариант с двумя шпильками. Окончательно потянув с небольшим усилием стартер в сторону от двигателя, запомнив его расположение, выньте.

Для замены щеток стартера нужно проделать вышеуказанные действия, после чего приступить к его разборке. Сам процесс требует начальных знаний автомеханика, где снятие стартера считается пустяковым занятием. Для начала снимаем реле запуска (втягивающую) и крышку стартера, прикрывающую редуктор. Далее нужно отвернуть шпильки со стороны коллектора и аккуратно вынуть крышку со щеткодержателем, после чего их следует разъединить. Сами щетки вынимаются довольно просто. После замены щеток стартера сборку производите в обратном порядке, при этом не забудьте протирать детали от пыли, грязи и металлических примесей. В заключении надо напомнить о появлении на рынке автопрома совершенно новой модели ВАЗа — LADA Vesta.

Источники

http://vaz-remont.ru/kak-snyat-starter-vaz-2110-zamena-startera-vaz-2110-svoimi-rukami/
http://masteravaza.ru/starter-2/vaz-2112-zamena-startera-1096
http://vazkorch.ru/dvigatel-lada/zamena-startera-vaz-2110-2112.html

Замена стартера на ваз 2110 инжектор

Снятие стартера – не сложная процедура, которая займёт у вас не более часа времени. Но если вы планируете выполнить ремонт данного механизма, то вам понадобится несколько больше времени, так как после снятия этого узла – его нужно будет отдельно смотреть и заменять вышедшие из строя детали. Для снятия данного узла с двигателя ВАЗ 2110 вам понадобится инструмент: головки на 10 и на 8 мм, а также рожковый ключ на 13. Первым делом отключите электропитание, сняв клемму с АКБ. Далее следуйте инструкции:

Демонтируйте управляющий провод с втягивающего реле.
Открутите ключом на 13 мм плюсовую клемму с электродвигателя.
Выкрутите две гайки крепления стартера к корпусу КПП.
Аккуратно, не повредив провода, извлеките узел.

Для снятия втягивающего реле открутите две гайки крепления головкой на 8, предварительно выкрутив гайку силового провода головкой на 10. Сборка пускового узла производится в порядке, обратном снятию.

Схема подключения элементов реле на ВАЗ 2112

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

Замена

Основными симптомами неисправности элемента являются следующие составляющие:

Стартер не срабатывает(см.Ремонт стартера Ваз — делаем все сами), после попытки завести силовой агрегат.
Стартер не отключается, когда двигатель уже завелся. Он продолжает крутиться.
Нормально крутится стартер, но не заводится двигатель. Причина — не проворачивается коленвал.
Во время движения автомобиля слышен характерный шум и скрежет.

Удостоверяемся, что проблемной точкой в системе авто является именно стартер:

Проверяем надежность проводов, идущих от АКБ к стартеру. Вполне возможно, что они имеют обрыв или контакты нехорошо сидят.
Включаем сигнал и фары, если провода в порядке. Дело в том, что при слабом АКБ с неполной зарядкой, вышеописанные проблемы с запуском двигателя могут наблюдаться. Если свет фар тусклый, а сигнал слабый — то АКБ разряжена.
Снимаем провода с выводов замка зажигания, если АКБ в порядке и соединяем их между собой (эти провода отмечены на схеме авто цифрами «30» и «50»). Если стартер при кратковременном замыкании проводов нормально крутит, значит проблема именно в выключателе зажигания.
Если замок исправен, а стартер все еще не срабатывает, можно попробовать соединить дополнительный провод со штекером реле и одновременно с концом провода плюса АКБ. Если стартер заработает, то на лицо неисправность в цепи от АКБ до реле, которую и надо устранить.
Если и это не помогло, придется снять стартер и проверить.

Демонтаж

Итак, стартер плохо работает и нужно его демонтировать, чтобы определить тяжесть неисправности с последующим ремонтом или заменой. Приступим:

Снимаем провод минуса с АКБ.
Теперь отсоединяем провод, идущий на тяговое реле.
Ключом на 13 выворачивается гайка, которая держит провод плюса, идущего от АКБ к стартеру.

Провод снимается.
Теперь надо отвернуть гайки, которые фиксируют стартер к картеру сцепления. Для этого используем ключ на 15.
Стартер снимаем.

Примечание. Чтобы не перепутать при обратном монтаже провода, их рекомендуется отметить. К примеру, можно использовать для отметки отдельные куски проволоки разного цвета.

Разборка

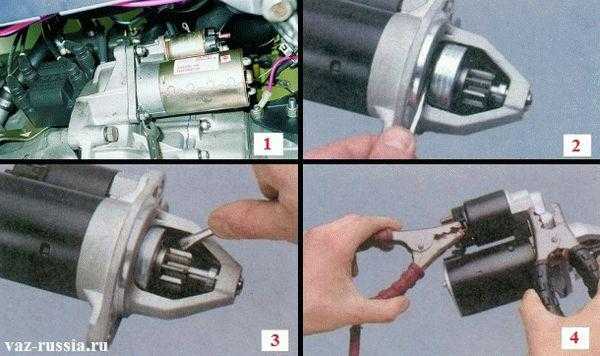

Стартер демонтирован. Теперь надо его разобрать:

Берем головку на 10 или ключ. Отворачиваем гайку на реле и снимаем провод, идущий на стартер.
Болты реле, крепящие его со стартером, отворачиваем ключом или головкой на 8.
Снимаем реле стартера.
Видим прокладку между передней крышкой и реле, которую тоже снимаем.
Подвергаем демонтажу пружину и якорь.
Подвергаем демонтажу гайки стяжных шпилек.
Стартер снимаем со шпилек вместе с якорем.

В процессе проведения этих работ своими руками крайне рекомендуется пользоваться видео и фото — материалами, дающими практическое понимание процесса. Делать все надо строго по инструкции, чтобы не возникло никаких проблем.

Стартер для автомобиля является самым необходимым устройством. Без него просто невозможен запуск двигателя любого современного автомобиля, и если авто с механической КПП можно завести с толкача, то с автоматической коробкой передач сделать это попросту невозможно. И чтобы от этого устройства не было неприятностей нужно постоянно проводить диагностику, а по окончанию срока эксплуатации желательно его заменить новым. Так как замена стартера ваз 2110-2112 не отличается, какими-то конструктивными особенностями от других моделей этой марки автомобилей, то приведем его пошаговую инструкцию.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р. В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Краткое

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Это интересно: Замена топливного фильтра Лада Калина — фото и видео

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартера

Обратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Схема, показанная выше, используется с инжекторными моторами объёмом 1,6 л. Может встречаться и другой вариант – более простой.

Схема без добавочного реле

Здесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле). Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Основное реле находится в добавочном блоке. Он расположен под печкой справа. Дополнительное реле размещено в главном блоке (см. фото). Впрочем, оно может отсутствовать.

Если реализован «вариант 2», проверяйте только замок. А при наличии дополнительного реле вместо него не рекомендуется устанавливать перемычку. На фото отмечены:

Дополнительное реле (белая стрелка);
Основное реле (элемент «6»).

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

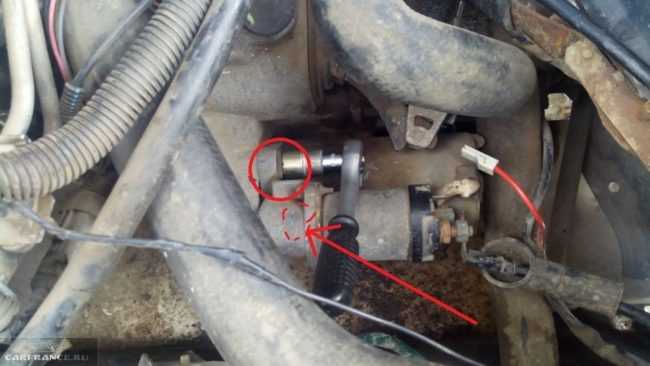

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Процедура замены, установки стартера

Снять деталь не так просто как может показаться. Если автомобиль не заводится и в наличии имеется смотровая яма либо подъемник – большую часть операций можно осуществить самостоятельно. Существует следующий стандартный алгоритм:

необходимо снять клеммы с АКБ – это позволит обесточить проводку;

далее отключается провод тягового реле;
при помощи торцевой трещетки и головки «на 15» требуется отсоединить крепление;

Осуществлять большую часть операций можно через верх – просто открыв капот. Но снимать клеммы лучше всего снизу. Это существенно упростит, ускорит процедуру. Разобраться, где находится стартер – труда не составит. Достаточно открыть капот.

Процесс установки нового стартера осуществляется в обратной последовательности. Проще всего воспользоваться специальной схемой:

Необходимо постоянно следить за состоянием не только самого стартера, но втягивающего реле, остальных составных частей проводки. Это позволит избежать различных проблем, сложностей. Особенно затруднительно будет эвакуировать транспортное средств вдали от ближайшего СТО, дома. Стоимость транспортировки автомобиля сравнительно велика.

Периодическим следует осуществлять зачистку контактов. Делать это желательно с использованием специальных средств. Это позволит свести к минимуму вероятность возникновения проблем. В продаже имеются специальные составы для очистки контактов. Их применение позволит создать плотный контакт между токоведущими частями.

Что купить?

Надумали менять стартер – без проблем! Нужно будет выбрать что-то одно:

2110-3708010, -03, 04 – 9 зубьев, 2 отверстия;
2111-3708010, -01 – 11 зубьев, 2 отверстия;
2112-3708010, -02, -02Т – 9 зубьев, 3 отверстия.

Выбор зависит от типа КПП. И ни от чего больше.

Химия

АСИДОЛ — чистит монеты, но и для для проводов и их фишек отлично подойдёт

Не надо чистить медь средством WD-40 – после этого всё будет только хуже. Нужны спецсредства:

Нашатырный спирт;
АСИДОЛ (ООО «Ленбытхим») — отлично, кстати, полирует стёкла ещё;
Molykote S-1002;
Kontakt 60 или 100 (кислота) и WL (смывка);
CRAMOLIN ContaClean (кислота).

Для CRAMOLIN-а нужна смывка. Проще взять ластик и нашатырь.

Общая информация

Ваз 2112 снятие стартера

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Состоит из следующих компонентов:

Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две – отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Планетарный редуктор – следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Принято считать, что стартер Ваз 2112 имеет как свои преимущества, так и недостатки:

Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Процесс замены стартера

Для того, чтобы снять старый узел и установить новый стартер, рекомендуется следовать пошаговой инструкции, которая приведена ниже.

Для предотвращения самовольного перемещения автомобиля его заднюю ось требуется зафиксировать стояночным тормозом.
Открыть капот.
Отсоединить минусовую клемму от аккумуляторной батареи. Отключать второй разъем необходимости нет, но некоторые автовладельцы рекомендуют полное обесточивание бортовой цепи.

Демонтировать воздушный фильтр. Данное действие откроет доступ к месту где находится стартер ВАЗ 2112.

Отсоединить клемму от реле и силовой провод.

Открутить крепление стартера. Для этого рекомендуется воспользоваться трещоткой, как показано на фото ниже.

Вытащить стартер из моторного отсека.

Установить новый узел в порядке обратном снятию.

Собрать все в порядке обратном снятию.
Проверить работоспособность нового стартера путем пробного пуска силового агрегата автомобиля ВАЗ 2112.

Схема демонтажа и разборки стартера 12-й модели ВАЗ

Самостоятельно разобрать и снять рассматриваемое устройство, когда оно не крутит и требует ремонта, может любой владелец «двенацатки». Это процесс лучше осуществлять на эстакаде (автомобильной яме). Откручивать крепеж из моторного отсека неудобно. Последовательность выполнения демонтажа следующая:

для обеспечения безопасности выполнения работ снимаем с «минуса» АКБ провод;
откидываем с реле управляющий провод;
откручиваем гайки (сверху и снизу), которыми крепится стартер.

После этого демонтируем со стяжных шпилек среднюю часть механизма, с вала якоря – главную шестерню, а затем крестовой отверткой снимаем заднюю крышку. Под ней размещается держатель щеток, который демонтируется без малейших затруднений. Теперь можно вынуть из статора якорь и снять опору последнего, что позволит нам при помощи омметра и визуально оценить состояние обмотки якоря.

При наличии на якорном валу следов от подшипников (их называют наволакиваниями) их следует, во-первых, зачистить шкуркой с малым зерном, во-вторых, заполировать. Абразивом допускается зачищать и несущественные явления обгорания коллектора. В тех ситуациях, когда на щетках отмечается сильный износ, рекомендуется выполнять замену всего щеткодержателя.

После этого можно продолжать разборку стартера для того, чтобы определить, почему он не крутит. Для этого демонтируем шестерни редуктора планетарного типа и особенно тщательно проверяем коронную шестерню на наличие на ней трещин. Если таковые имеются, шестерню необходимо менять:

сначала демонтируем бендикс;
на приводном валу, используя молоток и ключ «на 13», удаляем обойму (внешнюю) стопорного элемента в виде кольца;
кольцо снимаем с вала при помощи отвертки (придется постараться, так как оно утоплено на валу в специальной выемке);
снимаем привод и обойму, а затем демонтируем с вала стопорное кольцо (предварительно его требуется разжать).

После снятия шайбы и опоры приводного вала перед нами предстает шестерня, нуждающаяся в замене.
