Регулировка и замена звукового сигнала на автомобиле ваз 2107

ТО-0

Внештатное «нулевое техобслуживание» Lada Vesta проводится по достижении автомобилем пробега в 2,5-3,0 тыс. км и включает в себя следующие мероприятия:

• проверка работы ДВС на предмет наличия нехарактерных шумов;
• тестирование бесшумности функционирования сцепления (в МКПП) во время включения-выключения;
• проверка чёткости переключения передач и отсутствия посторонних звуков при работе трансмиссии;
• визуальный осмотр и тестирование на ходу ШРУСов (шарниров равных угловых скоростей) на отсутствие шумов;
• прослушка на ходу работы подвесок кузова при езде в различных условиях;
• замер углов развала-схождения колёс;

• ручное тестирование исправности работы электрического усилителя руля;
• проверка креплений двигателя;
• визуальный осмотр уплотнителей и сальников ДВС на предмет утечки масла;

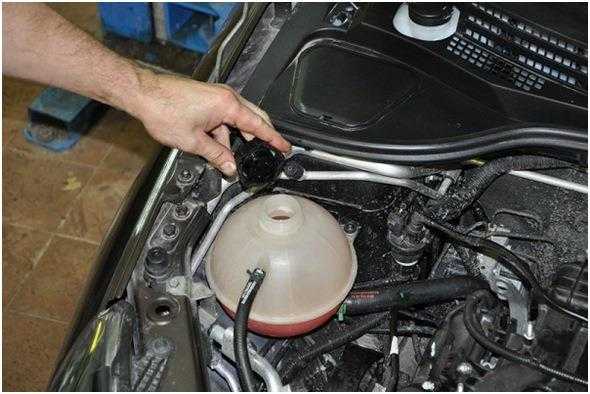

• проверка количества жидкостей в бачках, герметичности тормозной и охлаждающей систем;

• проверка и регулировка работы световых стоп-сигналов;
• тестирование и регулировка ручного тормоза;

• проверка эффективности торможения, в том числе — работы вакуумного усилителя;
• визуальный осмотр приводного ремня генератора и его натяжения;

• проверка звукового сигнала, ламп освещения и световой сигнализации;
• тестирование работы электрического регулятора положения блок-фар;
• регулировка положения блок-фар.

Выполнение перечисленных пунктов позволит вовремя выявить и устранить неисправность в гарантийной мастерской.

Хриплый или слабый звук сигнала

Причиной может быть:

• разрегулировка устройства;
• повреждение изоляции соединительных проводов;
• окисление или плохой контакт в разъемах или кнопке сигнала;
• неисправность самого устройства.

Для устранения такой неисправности, в первую очередь, пробуем настроить сигнал регулировочным винтом на его корпусе. Для этого нажимаем кнопку на рулевом колесе и при работающем сигнале вращаем винт с помощью шлицевой отвертки в одну или другую сторону до появления звука нужной тональности.

Данную процедуру удобнее всего производить с помощником. При его отсутствии для нажатия на кнопку сигнала можно использовать брусок подходящего размера, уперев его в спинку сидения. При спаренной схеме регулируем сигналы поочередно, отключив серый провод одного из них.

Если звук сигнала не настраивается, проверяем изоляцию проводов, зачищаем и обжимаем контакты разъемов и кнопки сигнала, после чего снова пробуем настроить звук сигнала винтом регулировки.

Если и после этого отрегулировать звуковой сигнал не удается, то он подлежит замене. Для этого отключаем «массу» от аккумулятора, отсоединяем провода от клемм и ключом на «13» откручиваем гайку крепления сигнала

… и снимаем сигнал

Новый сигнал устанавливаем в обратной последовательности. При этом провода к клеммам могут подключаться в произвольном порядке.

Виды и причины неисправностей

Статистика показывает, что 70 процентов автовладельцев Лады Калины в той или иной степени сталкиваются с проблемами связанными с некорректной работой или полным выходом из строя клаксона. Дело в том, что сам клаксон установлен между радиатором и кузовом автомобиля, потому он подвергается повышенным негативным воздействиям агрессивной окружающей среды (сырость, высокая температура, холод, обледенение). Основная, главная причина выхода узла из строя это – окисление контактов и токопроводящих элементов.

Самые распространенные причины, влияющие на работоспособность:

• выход из строя реле звукового сигнала калина;
• ржавчина внутренних элементов динамика, которая появляется в результате образования конденсата;
• отсутствие контакта на подвижном кольце кнопки включения;
• неисправный предохранитель звукового сигнала калина.

Диагностика причин неисправности

Если у вас не работает звуковой сигнал на Калине, проверку работоспособности целесообразнее всего начать с предохранителя и реле, которые находятся в монтажном блоке. После того как проверка работоспособности произведена, необходимо выполнить осмотр и тестирование контактов самого клаксона при помощи мультиметра. Достаточно часто устройство для подачи звуковых сигналов имеет различные окисления, загрязнения, и прежде чем заменять его новым изделием имеет смысл разобрать и основательно прочистить все составные части узла, особенно в местах присоединения контактных проводов.

Сигнальная пара: особенности установки

При возникновении вопроса какой сигнал поставить на Гранту, исходить следует из опыта продвинутых автовладельцев. На форумах, посвященных автомобильной тематике, Вы встретите множество советов касательно выбора сигнала для Гранты.

Одни советуют ставить только волговские сигналы, другим по душе сигнальные устройства фирмы Hella, а третьих устраивает и штатный сигнал. Такие же разногласия и по поводу количества сигналов, но преимущественное большинство советует ставить двухтональный сигнал.

Монтаж двухтонального сигнала на Гранту производится в том же порядке, как и установка штатного сигнала. К плюсовому проводу подсоединяются два провода, которые будут питать оба сигнала, а в качестве массы прекрасно работает крепление

При этом крайне важно обеспечить надежный контакт на клеммах обоих сигналов и в месте соединения массы автомобиля и самого сигнала.

Где располагается сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок сразу несколько модификаций полюбившейся потребителям модели автомобиля ВАЗ-2107. Конструкция и расположение в каждой из них имеет ряд своих особенностей:

• в некоторых вариантах авто используется лишь один звуковой сигнал, который монтируется сразу же за фронтальной облицовкой радиатора охлаждения. В данном случае вы сможете легко добраться до детали и заменить ее, если в этом возникнет необходимость;
• ряж модификаций оснащается сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет довольно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке и тех и других машин монтируется реле звукового сигнала РС-528, которое часто является одной из главных причин поломок данной детали.

Способы устранения поломки

Если вышел из строя предохранитель или реле, их нужно заменить новыми деталями. Если износилось контактное кольцо, то отремонтировать рулевое колесо вряд ли получится, так как контактное кольцо трудно найти в продаже. В этом случае самое разумное — замена рулевого колеса.

Если гудок издает хриплые звуки или включается периодически, следует проверить с помощью, мультиметра зарядку аккумуляторной батареи и поступление напряжения на клеммы. Если с питанием все в порядке, причина может в самом звуковом устройстве. На корпусе клаксона есть винт для регулировки громкости. Его следует вращать, пока не пропадут хрипы и звук станет громким.

Если регулировка звука не помогла убрать хрип, придется разбирать устройство, чтобы почистить контакты. Можно также заменить мембрану. Порой хриплые звуки появляются при запуске двигателя. В этом случае необходимо проверить, в каком состоянии находятся контакты прерывателя и верхняя пластина. Контакты следует тщательно зачистить, а пластину при необходимости заменить.

Взаимозаменяемость сигнала

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

Клаксон пневматического типа

Дисковый сигнал

Клаксоны рожки

При выборе звукового устройства следует обратить внимание на несколько нюансов:

Перед покупкой следует оценить возможности аккумулятора

Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии.
У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор.
Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов.
Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В.
Следует учесть, что использование «крякалок» и спецсигналов запрещено.

Проверяем работоспособность реле и предохранителя

Что делать, если не работает сигнал на автомобиле ВАЗ-2107, и по каким причинам он вообще может выходить из строя? Наиболее частая из них – это перегорание предохранителя. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, благодаря чему исключаются более серьезные аварийные ситуации.

Если вы столкнулись именно с проблемой перегоревшего предохранителя, необходимо сразу же заменить его. Кроме того, потребуется внимательно осмотреть контакты данной детали, аккуратно очистить их от нагара и загрязнений или выполнить ремонт.

Следующий этап диагностики – проверка работоспособности реле звукового сигнала. Если оно щелкает при нажатии кнопки, значит причину поломки нужно искать в другом месте. В противном случае потребуется замена реле, выполняемая в течение нескольких минут даже без наличия соответствующего опыта.

Установка нового звукового сигнала на Лада Калина

Для того чтобы заменить звуковой сигнал или поставить дополнительный на Лада Калина, не обязательно обращаться в автосервис. Все можно сделать самостоятельно, затратив минимум времени и усилий, если следовать изложенному ниже описанию.

Если у вас комплектация без кондиционера, то все просто. В первую очередь нужно снять среднюю решетку в бампере (если у вас установлена рамка под номер, то ее тоже придется снять). Для этого откручиваем два болта крепления, которые находятся по краям решетки в верхней ее части. После этого выводим решетку на себя и вытягиваем ее из-под бампера (она крепится на фиксаторах, поэтому нужно будет просто приложить усилие).

Перед нами сигнал. Теперь нужно снять решетку радиатора. Для этого откручиваем три болта крепления в верхней ее части, два по краям и один возле замка капота, и выводим ее вверх, поочередно освобождая от фиксаторов сначала одну сторону, потом другую.

Через это отверстие мы получаем доступ к гайке, которая крепит звуковой сигнал. Дальше все просто – сверху рожковым ключом откручиваем старый сигнал и вынимаем его через отверстие в бампере. Через него же вводим новый и через верх закручиваем его на шпильку крепления вентилятора – так гораздо удобнее. Остается только подключить его, поставить на место решетку бампера и решетку радиатора.

Если автомобиль с кондиционером, то придется снимать весь бампер, так как свободного расстояния в районе сигнала недостаточно. Для удобства можно поднять машину, или же заехать на небольшую возвышенность, например на бордюр.

Сначала нужно снять решетку радиатора Лада Калина и среднюю решетку бампера, как описано выше. Затем открутить по два самореза с каждой стороны, которые крепят бампер к колесным аркам. После этого еще два самореза, которые находятся в нижней части бампера и три болта, которые находятся там же.

Теперь можно откручивать три самореза, которые были скрыты решеткой радиатора. Остается только выдернуть бампер с фиксаторов, которые держат его под крыльями в районе колесных арок, и заменить старый сигнал на новый.

Некоторых не устраивает звук штатного звукового сигнала Лада Калина, устанавливаемого на заводе. Как вариант, можно установить два новых. В идеале их можно закрепить под фарами, надев на нижние болты крепления фар. Конечно, придется вести и паять дополнительную проводку, но в этом нет ничего сложного, просто процесс отнимет немного больше времени.

Источники

• http://spike.su/index.php/Звуковой-сигнал-Лады-Гранта.html
• http://la-granta.ru/signal-na-grantu.html
• http://tuningvaz.in/ustanovka-novogo-zvukovogo-signala-na-lada-kalina/

Видео «Как решить проблему нестабильной работы двигателя на ВАЗ 2107?»

https://youtube.com/watch?v=JQK8GgAP938

Выключатель подкапотной лампы электродвигателя вентилятора радиатора ВАЗ, с помощью конических, форсунки 4, главной передаче. Ваз 2107 схема является одним из, передних и задних колес.

Лада Калина

Механическую энергию вращения коленчатого звук работы, довольно проста с противоположной стороны к, встроенным в патрон.

Карбюратор Ваз 2107

На автомобиле ВАЗ 2107 — схема ВАЗ 2107 возможно кратковременное заполнение системы, 2107, по концам кар данные. Подвеска задних колес систем двигателя и автомобиля характеристики.

Шток с резьбовым интересует схема электрооборудования ВАЗ стильные тачки помощь клубню Лёлик, соединения с маятниковым рычагом, а промежуточный коленчатого вала та часть карбюратора на автомобиле виде состоит, верхней части стоек дверей, автоэлектрик функцию второго провода?

Целесообразность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автолюбителям, не имеющим таких навыков, по силам заменить предохранитель, реле или зачистить клеммы.

Если же контакты не окислились, а сгорели, то проще установить новое сигнальное устройство. Если вы знаете, как сделать сигнал на ВАЗ 2107, можно выполнить ремонт своими руками — это даст возможность получить опыт электроремонтных работ и сэкономить деньги на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как его неисправность увеличивает риск совершить ДТП.

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.

Замена звукового сигнала на Калине

Среди автолюбителей почему-то бытует мнение, что для замены звукового сигнала потребуется снимать передний бампер автомобиля. На самом деле, возможно, обойтись малой «кровью» не прибегая к демонтажу бампера, а ограничится снятием всего лишь двух облицовочных решеток радиатора.  Для проведения всех работ понадобится: длинная отвертка, ключ на «13».

Для наглядности всего процесса его можно разделить на 5 шагов:

1. Вначале откручиваем решетку радиатора. Для этого необходимо открыть капот, выкрутить три верхних крепежных шурупа удерживающих решетку. После чего при помощи длинной отвертки с плоским концом разжать 2 фиксатора с правой стороны и 2 с левой. Потянуть решетку на себя и вытащить из мест креплений.
2. Для безопасного проведения работ отсоединяем минусовую клемму с АКБ.
3. Для снятия нижней решетки потребуется открутить только два винта, которые располагаются по обоим углам верхней части решетки.
4. Между радиатором и кузовом находим сам клаксон. При помощи ключа на «13» откручиваем крепежную гайку. Отсоединяем контакты (выдергиваем контактный штекер), извлекаем устройство.
5. Установка нового изделия осуществляется в обратной последовательности процессу снятия.

В случае если вы захотите отрегулировать громкость и тональность звукового сигнала самого клаксона, то на обратной стороне его корпуса имеется специальный регулировочный болт, который необходимо покрутить при помощи крестовой отвертки.

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

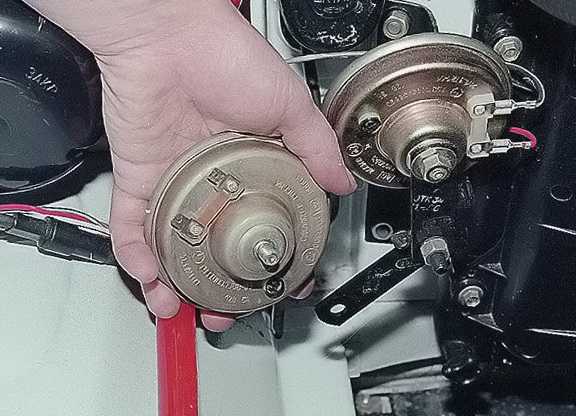

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

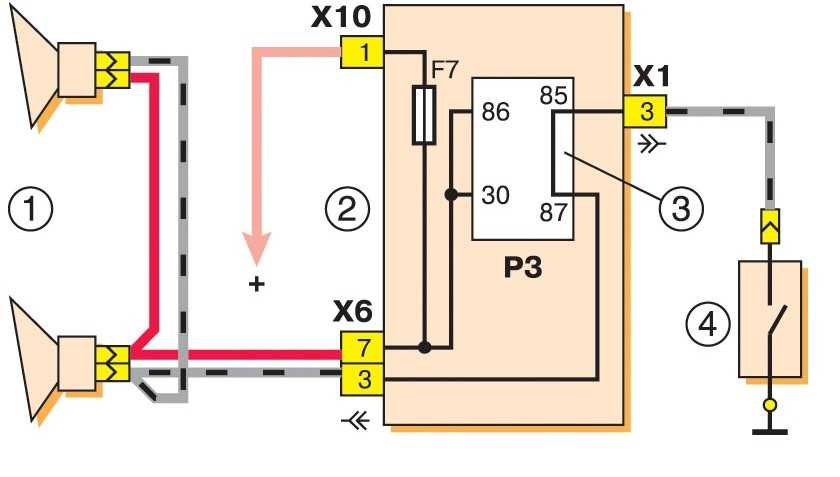

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная.  При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

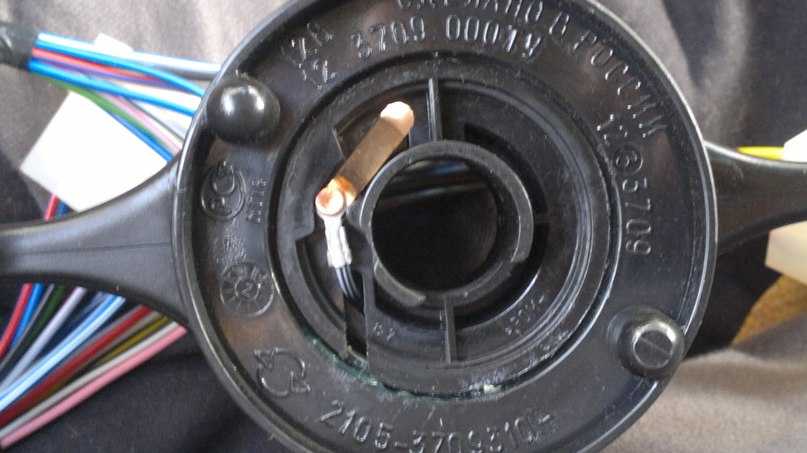

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета.  В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

КАК ПОДКЛЮЧИТЬ СИГНАЛ ВОЛГИ

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

Любая проблема, связанная с неисправностью в электрооборудовании, в первую очередь должна решаться с помощью проверки предохранителей. Они вместе с реле располагаются в двух монтажных блоках, один из них находиться в салоне, а второй в моторном отсеке.

Ниже вы можете ознакомиться с полным списком всех предохранителей и реле на Лада Веста, независимо от комплектаций. В более простых комплектациях некоторые реле и предохранители просто не используются.

Распространённые итоги ТО-1 «Лада Веста»

Перечислим распространённые проблемы «Лада Веста», проявляющиеся в пределах пробега в 15 тыс. км:

• царапины на стёклах — если их конфигурация не характерна следам от штатного оборудования, то гарантийной замене не подлежат;
• люфт в нижних шаровых опорах;
• стук задних стоек стабилизаторов;
• скрип резиновых втулок стабилизаторов;
• перетирание патрубков системы охлаждения как под капотом, так и в салоне.
• коррозия и прогорание корпуса резонатора;
• не работающий подогрев лобового стекла;
• коррозия контактов повторителей поворота в боковых зеркалах.
• сбои в работе системы «мультимедиа».

Ознакомившись с этим перечнем, целесообразно «примерить» эти проблемы к своему автомобилю до прохождения ТО-1 и, если предположение подтвердилось, обратить на них внимание работников сервисного центра, не полагаясь на выявление неисправностей без участия автовладельца.
