Звуковой сигнал ваз 2106-2103

Где располагается сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок сразу несколько модификаций полюбившейся потребителям модели автомобиля ВАЗ-2107. Конструкция и расположение в каждой из них имеет ряд своих особенностей:

  • в некоторых вариантах авто используется лишь один звуковой сигнал, который монтируется сразу же за фронтальной облицовкой радиатора охлаждения. В данном случае вы сможете легко добраться до детали и заменить ее, если в этом возникнет необходимость;
  • ряж модификаций оснащается сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет довольно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке и тех и других машин монтируется реле звукового сигнала РС-528, которое часто является одной из главных причин поломок данной детали.

Кроме того, в схему можно включить предохранитель F7, который исключает подачу чрезмерно высокого напряжения и его перепады, а также кнопку, расположенную непосредственно на рулевом колесе.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

  1. Отсоединяем минусовую клемму от АКБ.
  2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

  3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.
  4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

  5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

  6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

  7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

  8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

  • молоток;
  • тонкая выколотка или шило;
  • гаечный ключ на 7 мм;
  • шлицевая отвёртка;
  • мелкая наждачная шкурка;
  • мультиметр;
  • медицинский шприц на 20 кубиков (необязательно);
  • жидкость против ржавчины (WD-40 или аналог);
  • карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Замена проводки самостоятельно

При многочисленных проблемах в электрической системе автомобиля, следует задуматься о полной замене проводки, а не отдельных участков. При прокладывании новых проводов не рекомендуется объединять в один жгут провода низкого напряжения с высоковольтными. Надёжное крепление к корпусу исключит пережатие проводов и повреждение изоляции. Соответствующие штепсельные колодки обеспечат плотный контакт, что исключит возникновение пробоя и окисления.

За панелью приборов скрываются многочисленные провода

Замену проводки самостоятельно по силам осуществить автолюбителю, имеющим поверхностные знания об электрике.

Причины замены

От степени значимости причины зависит объём работы:

  • сбои в работе осветительных приборов;
  • перебои в работе электроники;
  • значительное окисление контактов;
  • частое отсутствие тока в проводах;
  • разряд аккумулятора;
  • многочисленные повреждения изоляции проводов;
  • множество скруток.

Для замены части электрической проводки в салоне необходимо подготовить:

  • схему подключения электрических узлов;
  • провода с различным сечением и цветной изоляцией;
  • изоленту;
  • соединительные колодки;
  • клеммы для проводов;
  • обжимные клещи.

Этапы замены

Замену проводки следует проводить в соответствии с правилами безопасности и электрической схемой:

  1. Отключить аккумулятор.
  2. Снять декоративные пластиковые элементы в салоне.
  3. Определить место прохождения требуемого пучка проводов.
  4. Отметить на схеме провода подлежащие замене.
  5. Отсоединить колодки и аккуратно, не дёргая, извлечь старые провода.
  6. Уложить новые провода.
  7. Подключить колодки.
  8. Убедиться в расположении проводов согласно схеме.
  9. Установить декоративные элементы.
  10. Подключить аккумулятор.

При владении автомобилем с многолетней историей замену проводов следует производить комплектом

При замене проводки на панели приборов следует руководствоваться схемой подключения.

Поиск неисправных электроприборов следует начинать со схемы их подключения

Номера позиций элементов электрической цепи на схеме контрольных приборов:

  1. Датчик контрольной лампы давления масла.
  2. Датчик указателя температуры охлаждающей жидкости.
  3. Датчик указателя уровня и резерва топлива.
  4. Контрольная лампа резерва топлива.
  5. Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
  6. Контрольная лампа давления масла.
  7. Указатель уровня топлива.
  8. Комбинация приборов.
  9. Указатель температуры охлаждающей жидкости.
  10. Блок предохранителей.
  11. Выключатель зажигания.
  12. Генератор.
  13. Аккумуляторная батарея.
  14. Реле-прерыватель контрольной лампы стояночного тормоза.
  15. Выключатель контрольной лампы стояночного тормоза.
  16. Датчик уровня тормозной жидкости.

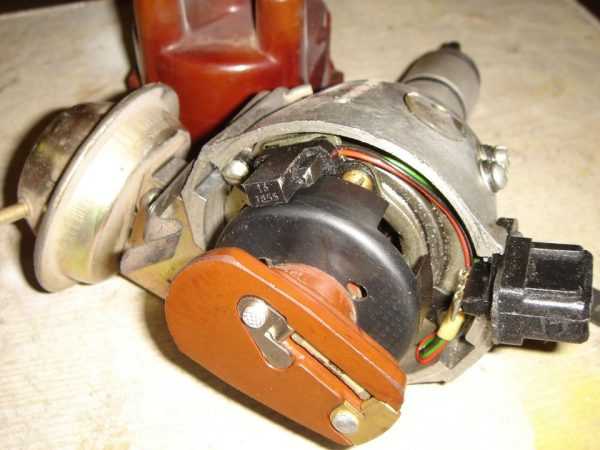

Бесконтактный трамблёр

Устройство прерывателя-распределителя ВАЗ 2101 бесконтактного типа аналогично контактному. Отличие заключается лишь в том, что механический прерыватель заменён датчиком Холла. Такое решение было принято конструкторами по причине частого выхода из строя контактного механизма и необходимостью постоянной регулировки межконтактного зазора.

В бесконтактной системе зажигания датчик Холла выполняет функцию прерывателя

Трамблёры с датчиком Холла применяются в системах зажигания бесконтактного типа. Конструкция датчика состоит из постоянного магнита и круглого экрана с вырезами, насаженного на вал прерывателя-распределителя. Во время вращения вала вырезы экрана поочерёдно проходят сквозь паз магнита, что вызывает изменения в его поле. Сам датчик не формирует электрический импульс, а только считает количество оборотов вала трамблёра и передаёт полученную информацию на коммутатор, который преобразует каждый сигнал в пульсирующий ток.

Ремонт бесконтактного трамблёра

Диагностика и ремонт трамблёра бесконтактного типа производится по аналогии с приведённой выше инструкцией. Исключение составляет только процесс проверки и замены датчика Холла.

Диагностировать датчик необходимо, не снимая трамблёр с двигателя. Если у вас возникли подозрения в неработоспособности датчика Холла, произведите его проверку, а при необходимости и замену в следующем порядке:

  1. Отключите центральный бронепровод от соответствующего электрода на крышке трамблёра.
  2. В колпак провода вставьте заведомо исправную свечу зажигания и расположите её на двигателе (кузове) автомобиля таким образом, чтобы её юбка имела надёжный контакт с «массой».
  3. Попросите помощника включить зажигание и прокрутить несколько секунд стартером. При исправном датчике Холла на электродах свечи будет возникать искра. Если искры нет, продолжайте диагностику.
  4. Отсоедините разъём датчика от корпуса устройства.
  5. Включите зажигание и замкните в разъёме выводы 2 и 3. В момент замыкания на электродах свечи должна появиться искра. Если этого не произошло, продолжите диагностику.
  6. Переведите переключатель мультиметра в режим измерения напряжения в диапазоне до 20 В. При выключенном моторе подключите выводы прибора к контактам 2 и 3 датчика.

  7. Включите зажигание и снимите показания прибора. Они должны быть в пределах 0,4–11 В. Если напряжения нет, датчик однозначно неисправен и подлежит замене.
  8. Выполните работы, предусмотренные п.п. 1–8 инструкции по демонтажу трамблёра, а также п.п. 1–14 инструкции по разборке устройства.
  9. Плоской отвёрткой открутите винты крепления датчика Холла.

  10. Извлеките датчик из корпуса.

  11. Произведите замену датчика и сборку устройства в обратном порядке.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Осуществляем диагностику сигнала и кнопки его включения

Для того чтобы узнать, используется ли в вашем авто корректно работающий сигнал, следует отсоединить его провода от реле и подключить их к аккумуляторной батарее напрямую. Если звук не появляется и в этом случае, причины поломки могут быть следующими:

  • подгорели или сильно загрязнились контакты, расположенные непосредственно в корпусе прибора;
  • сигнал неправильно настроен, из-за чего гудок звучит очень тихо или не слышен вообще.

Устранение неполадок выполняется путем регулировки сигнала (для этого нужно просто повернуть специальный винт, установленный в задней части корпуса) и зачистке контактов.

Еще одна причина, по которой может не работать сигнал — сломанная или изношенная кнопка. Для восстановления ее нормального функционирования можно либо заменить деталь целиком, либо опять же привести в идеальный порядок контакты, к которым подключаются провода.

Как видите, для диагностики и ремонта звукового сигнала вам не придется ехать в автосервис. Практически любые работы можно легко выполнить своими руками, не тратя на них много времени. Мы лишь настоятельно рекомендуем не тянуть с этим, чтобы не подвергать себя опасности дорожно-транспортного происшествия из-за неработающего клаксона.

На автомобиле Ваз 2105 могут быть установлены два типа звуковых сигналов — одинарный и двойной. Как правило основные ремонтные работы, которые требуется проводить с сигналом — это его регулировка тональности издаваемого звука, либо демонтаж с целью полной его замены на новый в случае выхода из строя. Так как ремонту они не подлежат, в случае поломки, их меняют. Демонтаж проводим на обесточенном автомобиле, отсоединив клемму минус от аккумуляторной батареи. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

  • Отсоедините от сигнала питающие провода.
  • Далее ключом на тринадцать откручиваем гайки его крепления к кронштейну и снимаем.

На этом ремонтные работы по снятию завершены. Произведите его замену, после чего установку выполните в обратной последовательности.

Для регулировки тональности звука, проделайте следующее:

  • В случае с двойным сигналом, регулировку производим по отдельности каждый, для этого от второго отсоединяем питающий провод.
  • Найдите на корпусе регулировочный винт, после чего попросите помощника нажать на кнопку звукового сигнала, а вы тем временем, вращая отверткой винт, добиваетесь оптимального звучания.
  • В случае, если плохое звучание не удается устранить, производим его замену.

На этом ремонтные работы по замене и регулировке звуковых сигналов на автомобиле Ваз 2105 завершены.

Источники

  • http://ladaautos.ru/vaz-2107/pochemu-ne-rabotaet-signal-na-vaz-2107-i-chto-delat.html
  • http://remont-vaz2106.ru/vaz-2105-zamena-i-regulirovka-zvukovogo-signala

Схема звукового сигнала и его ремонт

УСТРОЙСТВО ЗВУКОВОГО СИГНАЛА

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

  • Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
  • Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

  1. сокращается длина проводов и потери тока в них.
  2. с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Неисправности трамблёра, их признаки и причины

С учётом того, что конструкции трамблёров контактного и бесконтактного типа почти не отличаются, их неисправности также идентичны. К наиболее распространённым поломкам прерывателя-распределителя можно отнести:

  • выход из строя контактов крышки;
  • подгорание или износ бегунка;
  • изменение расстояния между контактами прерывателя (только для контактных трамблёров);
  • поломка датчика Холла (только для бесконтактных устройств);
  • выход из строя конденсатора;
  • повреждение или износ подшипника подвижной пластины.

Рассмотрим неисправности более детально в контексте их признаков и причин.

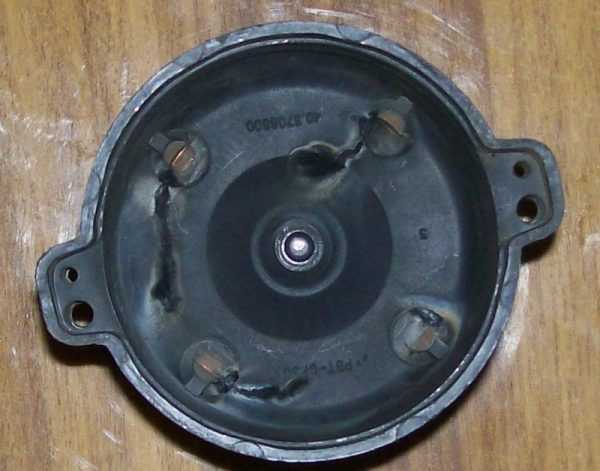

Выход из строя контактов крышки

Учитывая, что контакты крышки изготовлены из сравнительно мягких материалов, их износ неизбежен. Кроме этого, они нередко подгорают, ведь через них проходит ток в несколько десятков тысяч вольт.

Чем больше износ контактов, тем больше вероятность их подгорания

Признаками износа или подгорания контактов крышки являются:

  • «троение» силовой установки;
  • усложнённый запуск двигателя;
  • снижение мощностных характеристик;
  • нестабильный холостой ход.

Подгорание или износ контакта бегунка

С бегунком ситуация аналогична. И хотя его раздающий контакт выполнен из металла, со временем изнашивается и он. Износ приводит к увеличению зазора между контактами бегунка и крышки, что, в свою очередь, провоцирует образование электрической искры. В итоге мы наблюдаем те же симптомы нарушения работы двигателя.

Бегунок также подвергается износу с течением времени

Изменение величины зазора между контактами

Межконтактный зазор в прерывателе трамблёра ВАЗ 2101 должен составлять 0,35–0,45 мм. Если он выходит из этого диапазона, возникают сбои в системе зажигания, что сказывается на работе силового агрегата: двигатель не развивает необходимой мощности, автомобиль дёргается, расход горючего увеличивается. Проблемы с зазором в прерывателе возникают довольно часто. Владельцам автомобилей с контактной системой зажигания приходится регулировать контакты как минимум раз в месяц. Основная причина подобных неполадок — постоянные механические нагрузки, которым подвержен прерыватель.

При изменении установленного зазора нарушается процесс искрообразования

Поломка датчика Холла

При возникновении проблем с электромагнитным датчиком в работе мотора также начинаются перебои: он запускается с трудом, периодически глохнет, автомобиль дёргается при разгоне, обороты плавают. Если же датчик вообще сломается, запустить двигатель вам вряд ли удастся. Из строя он выходит нечасто. Основным признаком его «смерти» является отсутствие напряжения на центральном проводе высокого напряжения, выходящем из катушки зажигания.

Если датчик выйдет из строя, двигатель не запустится

Неисправность конденсатора

Что касается конденсатора, то он также выходит из строя редко. Но когда это происходит, начинают подгорать контакты прерывателя. Чем это заканчивается, вы уже знаете.

При «пробитом» конденсаторе контакты прерывателя подгорают

Поломка подшипника

Подшипник служит для обеспечения равномерного вращения подвижной пластины вокруг вала. В случае его неисправности (закусывания, заклинивания, возникновения люфта) регуляторы угла опережения зажигания работать не будут. Это может стать причиной детонации, увеличения расхода топлива, перегрева силовой установки. Определить, исправен ли подшипник подвижной пластины, можно только после разборки трамблёра.

При неисправности подшипника возникают перебои в регулировании УОЗ

Схема звукового сигнала ВАЗ

Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.

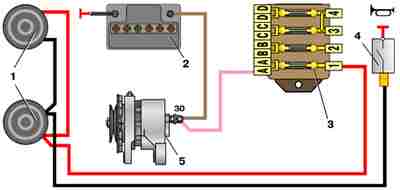

Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:

  1. Звуковые сигналы С-308 и С-309, (2106 – 20.3721-01);
  2. Аккумулятор;
  3. Блок предохранителей (1 на сигнал);
  4. Выключатель клаксона (кнопка на руле);
  5. Генератор постоянного тока;

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

Где:

  1. Звуковые сигналы С-309 и С-308,;
  2. Аккумулятор;
  3. Генератор;
  4. Блок предохранителей;
  5. Кнопка включения клаксона на руле;
  6. Реле звукового сигнала РС – 528;

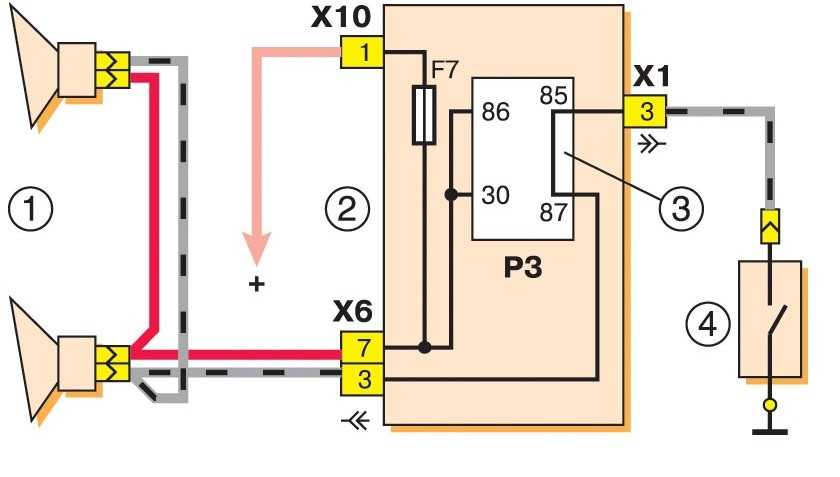

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

Где:

  1. Сигнал звуковой;
  2. Монтажный блок предохранителей и реле;
  3. Кнопка на руле;

Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:

  1. Звуковой клаксон;
  2. Клавиша включения на руле;
  3. Монтажный блок с предохранителем (реле отсутствует)

Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):

  1. Монтажный блок предохранителей и реле (блок управления и комфорта);
  2. Клавиша звукового сигнала на руле;
  3. Звуковой сигнал;

Проверяем работоспособность реле и предохранителя

Что делать, если не работает сигнал на автомобиле ВАЗ-2107, и по каким причинам он вообще может выходить из строя? Наиболее частая из них — это перегорание предохранителя. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, благодаря чему исключаются более серьезные аварийные ситуации.

Если вы столкнулись именно с проблемой перегоревшего предохранителя, необходимо сразу же заменить его. Кроме того, потребуется внимательно осмотреть контакты данной детали, аккуратно очистить их от нагара и загрязнений или выполнить ремонт.

Следующий этап диагностики — проверка работоспособности реле звукового сигнала. Если оно щелкает при нажатии кнопки, значит причину поломки нужно искать в другом месте. В противном случае потребуется замена реле, выполняемая в течение нескольких минут даже без наличия соответствующего опыта.

Для чего нужен блок предохранителей в схеме автомобиля?

С помощью блока предохранителей ВАЗ 2101 удается достичь максимальной степени защиты от короткого замыкания. Блок включает в себя несколько плавких элементов, которые в случае возникновения КЗ размыкают ту или иную цепь. Вся электропроводка ВАЗ 2101 поделена на составные части. Поэтому при коротком замыкании, например, в цепи питания прикуривателя, двигатель все равно будет заводиться и вы сможете доехать куда угодно. Все предохранители расположены в одном месте — это позволяет проводить осмотр электропроводки и ее диагностику максимально быстро.

Стоит также обратить внимание на одну особенность построения схемы автомобиля — все освещение разбито на две половины (левую и правую). Шанс того, что сгорят сразу оба предохранителя, 50/50, поэтому, в большинстве случаев ваш автомобиль будет иметь освещение хотя бы с одной стороны

Для ремонта достаточно открыть крышку блока и, воспользовавшись вышеприведенной таблицей, найти нужный элемент и заменить его на аналогичный. Обратите внимание на то, что нельзя ставить предохранители большего или меньшего номинала, так как в первом случае будет страдать электропроводка ВАЗ 2101 (изоляция рассчитана на меньшие токи), а во втором плавкий элемент будет сгорать при малейшей нагрузке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
