Замена сцепления на ВАЗ 2106: делаем своими руками

Снятие корпуса и крышки воздушного фильтра — первые шаги в замене. Три винта крепления «стартера» отворачиваются с помощью ключа на «13». Удобнее отворачивать снизу ту деталь, которая расположена внизу же. С рычага переключения передач в салоне необходимо снять чехлы.

Запорная втулка из канавки на стержне должна быть вынута из своего отверстия. Это делается шилом или тонкой отвёрткой, при этом надо нажимать вниз на стержень рычага. Как можно заметить, процедура эта носит комплексный характер. Так что со временем потребуется и замена главного цилиндра сцепления.

Упругая, дистанционная и запорная втулки снимаются с рычага переключения передач.

Задний карданный вал на машине крепится к фланцу хвостовика заднего моста с помощью четырёх болтов и гаек. Последние должны откручиваться с помощью того же ключа на «13». Как можно заметить, такой ключ должен быть в арсенале у каждого, кому приходится хотя бы изредка заниматься ремонтом. Даже такой процесс, как замена вилки сцепления, требует наличия этого инструмента. Что уж говорить о такой процедуре, как, скажем, замена тросика сцепления.

Используем отвёртку для того, чтобы болт не отворачивался самовольно. Вилку и на головке болта требуется при этом «расклинить» лыску.

Далее вынимаются болты. Они также становятся неотъемлемой частью любого механизма. Соответственно, и любого процесса, даже такого, как замена корзины сцепления.

Дальнейшие действия в основном сводятся к тому, чтобы откручивать гайки соединений, которые находятся рядом. Карданный вал и поперечина задней опоры должны полностью удаляться

Также важно удалить провода в соседних механизмах, чтобы не было лишних повреждений.

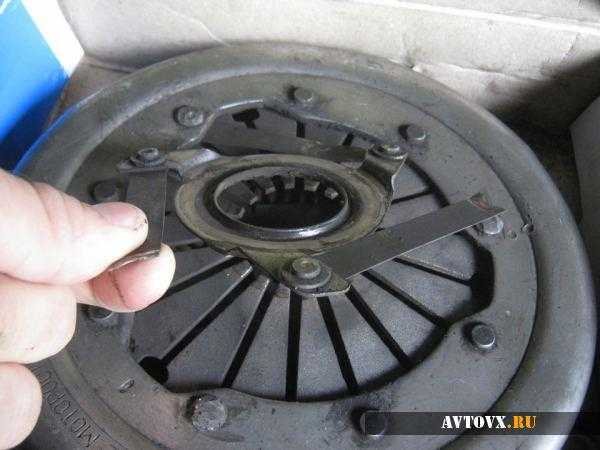

Далее идёт разборка самого сцепления

Важно правильно оценить состояние этого механизма, чтобы предпринять правильные шаги. Обязательной замене подлежат испорченные и изношенные детали

Также проверяется, в каком состоянии находится подшипник. Если возникает необходимость, эти детали надо смазать и очистить от посторонних загрязнений. Для сбора узла используется обратный порядок действий. Важно правильно отрегулировать зазоры в гидравлическом приводе после установки сцепления и коробки передач.

Замена сцепления ВАЗ шестой модели своими руками

Часто российские автолюбители спрашивают, как поменять сцепление ВАЗ 2106 самостоятельно, без привлечения сил и средств ремонтных органов. В этом случае надо знать, что иногда требуется проведение замены вследствие износа отдельных узлов и механизмов этого агрегата. Такой вид ремонта сцепления может осуществляться, как целиком, так и по отдельным компонентам.

К примеру, замена диска сцепления ВАЗ 2106 ведомого типа, а также ведущего диска обычно осуществляется в одномоментном порядке. Технологические операции такого типа считаются достаточно сложными, требующими специальных навыков и определенной сноровки. При отсутствии ремонтной практики и слабого знания устройства «шестерки» лучше загнать автомобиль в сервис и там провести необходимую работу. Такая замена сцепления проводится 2 вариантами:

со снятием МКПП;
без демонтажа коробки передач.

Аналогично, без снятия МКПП, производится замена вилки сцепления ВАЗ 2106, хотя такие операции по ремонту в цехах станции техобслуживания проводится со снятием этих элементов трансмиссии. Если производить снятие сцепления по полной программе, то это займет продолжительное время. Если же эти ремонтные операции будут производиться на специализированной станции технического обслуживания легковых автомобилей или в штатном сервисном центре ВАЗ, то это будет стоить достаточно дорого.

Для производства замены сцепления ВАЗ 2106 необходимо обладать определенными навыками для производства слесарных работ и иметь под рукой необходимый набор инструментов и новое изделие, подлежащее замене. Рассмотрим процедуру снятия сцепления без демонтажа механической КПП, которая осуществляется с соблюдением следующих ремонтных операций:

Устанавливаем автомобиль на ровной площадке и подпираем колеса противоуклонными стопорами. При этом оставляем МКПП включенной на первую скорость, чтобы карданный вал и колеса были относительно неподвижными.
Рассоединяем карданную передачу и МКПП, те же действия производим и с РЦС.
Размыкаем контактную группу подключения фонаря кормового хода.
Откручиваем защитный кожух сцепления со стороны двигателя, с донной части отсоединяем траверс ходовой части.
Демонтируем 2 крепежа опоры КПП.
Сдвигаем на предельно допустимое расстояние механическую КПП.
С учетом того, что узел переключения скоростей будет лежать на резонаторе, необходимо установить страховочную подпорку под корму КПП.

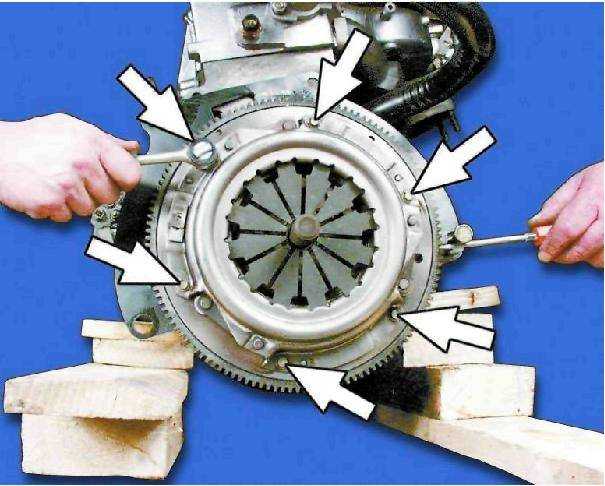

Уперев монтировку в маховик, гаечным ключом свинчиваем крепеж корзины сцепления.
Вращая коленчатый вал мотора, создаем комфортное положение для снятия крепежа.
Отодвигаем к ранее сдвинутой КПП корзину и освободившее пространство используем для демонтажа ведомого диска с последующим его снятием.
Далее по необходимости производим замену вилки сцепления и демонтируем подшипник выжимного типа с вала КПП первичного назначения.
Последующая установка сцепления проходит по обратному сценарию.
Перед монтажом узла требуется его почистить и протереть свежей ветошью все съемные компоненты.
Проводим центровку нажимного диска по отношению к торцевому подшипнику коленчатого вала с помощью снятого аналогичного вала первичного типа или оправки особенной формы, которую можно приобрести в специализированных торговых точках по продаже аксессуаров и автозапчастей.
На конечном этапе затягиваем крепеж корзины сцепления к маховику.

В интернете можно посмотреть видео «замена сцепления ВАЗ 2106», на котором наглядно показана последовательность проводимых операций.

Поломки сцепления ВАЗ 2107

Узел сцепления состоит из множества деталей, что делает возможным множество вариантов неисправности. Для удобства все поломки можно разбить на две группы: поломка привода сцепления и поломка самого сцепления.

Гидравлический привод сцепления теряет работоспособность по следующим причинам:

наличие течи;
завоздушенность системы;
наличие грязи;
поломка рабочего или основного цилиндра (обычно из-за износа манжет).

Само сцепление может сломаться по таким причинам:

износ или поломка демпферных пружин на диске;
износ ведомого диска;
повреждение шлицов вала или ведомого диска;
замасливание или деформация ведомого диска;
повреждение поверхности корзины сцепления (нажимного диска) или маховика;
закусывание вилки привода сцепления.

Замена цилиндра сцепления ВАЗ 2106

Такая замена цилиндра сцепления главного назначения проводится в следующем порядке:

1. Устанавливаем транспортное средство на яму для осмотра автомобилей, эстакаду или электрический подъемник. 2. Специальной грушей из каучуковых сплавов или аналогичным изделием производим отбор тормозной жидкости из гидробачка привода сцепления. 3. Немного откручиваем каучуковый хомут крепежа бачка-расширителя для содержания тосола и сдвигаем изделие на плоскость силовой установки. 4. Отвинчиваем гаечным ключом на «13» штуцерное отверстие металлической трубки, отсоединяем от входного канала ГЦС и сдвигаем ее для удобства проведения ремонтных работ. 5. Несколько отвинчиваем металлический хомут ленточного типа и стягиваем штуцерный шланг ГЦС. 6. Гаечным ключом торцового типа на «13» с воротком отвинчиваем 2 крепежа ГЦС и освобождаем его с креплений. 7. Производим монтаж отремонтированного или нового ГЦС и все ранее открученные запчасти в обратном порядке. 8. Наливаем «тормозуху» в гидробачок сцепления до нужного количества и производим прокачку сцепления на транспортном средстве.

При выполнении всех этих этапов технологического процесса замена цилиндра сцепления ВАЗ 2106 считается завершенной.

Контингент владельцев машин этой марки постоянно обновляется и увеличивается. Потому не лишено смысла обращаться к этой теме снова и снова. Хотя было написано уже немало материала по тому, как осуществлять подобные операции с машиной.

Один лишь пробег автомобиля не в состоянии определить срок службы сцепления на машине. Здесь важную роль играет величина и характер нагрузки, которая передаётся к ведущим колёсам от мотора. Условия эксплуатации не менее важны. Фрикционные накладки ведомого диска изнашиваются чаще, если чаще включается само сцепление. Рабочие поверхности маховика и нажимного диска также действуют по этому правилу. Необходимость в ремонте возникает в тот момент, когда включенное сцепление начинает пробуксовывать.

Как отрегулировать шток сцепления на ВАЗ 2106

После завершения прокачки рабочего цилиндра нужно обязательно произвести регулировку штока сцепления. Для этого потребуется:

комплект рожковых ключей;
штангенциркуль средних размеров;
плоскогубцы.

Последовательность регулировки

Прежде чем приступать к регулировке, следует заглянуть в инструкцию по эксплуатации машины. Именно там можно уточнить все необходимые допуски для штока и педали сцепления.

Вначале измеряется люфт педали сцепления (он же свободный ход). Удобнее всего измерять его штангенциркулем. В норме он составляет 1–2 мм.
Если свободный ход превышает два миллиметра, то с помощью рожкового ключа на 10 мм откручивается гайка, расположенная на ограничителе свободного хода. После этого можно повернуть сам ограничитель и установить необходимый свободный ход педали.
После того как ограничительная шпилька будет установлена должным образом, её гайка закручивается на место.
Теперь необходимо измерить полную амплитуду педали. Она должна находиться в диапазоне от 24 до 34 мм. Если амплитуда не укладывается в эти пределы, следует произвести повторную регулировку штока, а затем повторить измерения.

Как отремонтировать рабочий цилиндр сцепления

Прежде чем описывать процесс ремонта цилиндра, следует сказать несколько слов о ремкомплектах. Подавляющее большинство проблем в цилиндрах «шестёрки» связано с нарушением герметичности. А происходит это из-за износа уплотнительных манжет цилиндра. Манжеты можно приобретать как по отдельности, так и в комплекте.

В комплект входят три манжеты и один защитный колпачок

Опытные автовладельцы предпочитают второй вариант. Они берут комплект, разбирают цилиндр и меняют в нём все уплотнители, независимо от степени их износа. Эта простая мера значительно увеличивает срок службы рабочего цилиндра и гарантирует отсутствие утечек тормозной жидкости в течение длительного времени. Ремкомплект для рабочего цилиндра сцепления «шестёрки» состоит из защитного колпачка и трёх уплотнительных манжет. Его номер по каталогу — 2101–16–025–16, а стоит он около 100 рублей.

Для ремонта понадобятся следующие инструменты:

плоскогубцы;
рожковый ключ на 8 мм;
ветошь;
отвёртка плоская;
тиски.

Последовательность ремонта

Выполнить все перечисленные ниже операции без нормальных слесарных тисков будет крайне затруднительно. Если они есть, то необходимо сделать следующее:

Цилиндр сцепления, снятый с автомобиля, зажимается в тисках так, чтобы воздушный клапан был снаружи.
С помощью рожкового ключа на 8 мм воздушный клапан откручивается и осматривается на предмет износа и механических повреждений. Если на клапане обнаружились даже незначительные царапины или потёртости, его следует заменить.
После выкручивания клапана тиски ослабляются, цилиндр устанавливается вертикально и вновь зажимается тисками. Защитный колпачок при этом должен быть снаружи. Этот колпачок аккуратно поддевается снизу плоской отвёрткой и стягивается со штока.
Теперь можно извлечь и сам толкатель, поскольку его больше ничего не удерживает.
После извлечения толкателя цилиндр вновь зажимается в тисках горизонтально. Поршень, находящийся в цилиндре, аккуратно выталкивается из него с помощью всё той же отвёртки.
Теперь с поршня снимается стопорное колечко, под которым находится возвратная пружина с шайбой (снимать стопорное колечко нужно очень аккуратно, так как оно часто соскакивает и улетает). Следом за кольцом снимается шайба, а затем и возвратная пружина.
На поршне остались только две манжеты: передняя и задняя. Они по очереди поддеваются тонкой плоской отвёрткой и снимаются с поршня (некоторые водители для поддевания манжет предпочитают использовать тонкое шило).
Поверхность поршня, освобождённого от манжет, тщательно осматривается на предмет царапин, трещин и других механических повреждений. При обнаружении вмятин, задиров, трещин и иных дефектов поршень придётся заменить. То же правило относится и к внутренней поверхности корпуса цилиндра: если там обнаружились дефекты, лучшим вариантом будет покупка нового цилиндра, поскольку ремонту такие повреждения не подлежат.
На место снятых манжет устанавливаются новые, из ремкомплекта. После этого производится обратная сборка цилиндра с установкой нового защитного колпачка из того же ремкомплекта.

Поводы для замены и регулировки сцепления ВАЗ 2107

Замена сцепления ВАЗ 2107 — процесс довольно трудозатратный и дорогой. Поэтому перед заменой следует рассмотреть возможность регулировки механизма.

Замена сцепления

Для монтажа нового сцепления потребуется смотровая яма, эстакада или подъёмник

Важно вовремя обнаружить признаки, указывающие на необходимость замены муфты (в дороге произвести замену невозможно), и отогнать автомобиль в гараж или автосервис. Движение с неисправным сцеплением очень опасно — можно попасть в ДТП при пересечении железнодорожного переезда или главной дороги

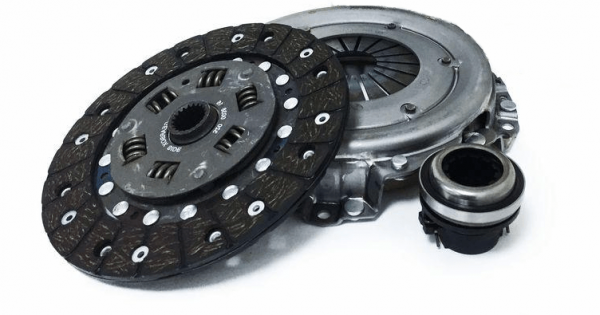

Сцепление ВАЗ 2107 не ремонтируется, а меняется в комплекте, в который входит корзина, ведомый диск и выжимной подшипник

Меняется сцепление ВАЗ 2107 целиком, поэтому в автомагазинах продаётся комплект, состоящий из ведомого диска, корзины и выжимного подшипника. Задуматься о замене сцепления следует в следующих случаях:

автомобиль тяжело поднимается в гору при выжатой до конца педали акселератора, при этом чувствуется запах гари — это признаки пробуксовки ведомой части муфты;
при отключении сцепления появляются шумы в области кожуха маховика — это указывает на неисправность выжимного подшипника;
при трогании автомобиля с трудом включается первая скорость (коробка «рычит») — это признак не до конца выключенного сцепления (муфта ведёт);
при разгоне машина начинает дёргаться, слышатся дребезжащие звуки — причиной этого обычно являются сломанные демпферные пружины или разболтанные гнёзда под них на ведомом диске, деформация сегментов или ослабление заклёпок на ступице.

Любой шум, вибрация, свист в области сцепления требуют проведения более детальной диагностики и постановки диагноза.

Регулировка сцепления

Если педаль сцепления стала чересчур мягкой, проваливается, не возвращается в исходное положение, то, скорее всего, в систему попал воздух или нарушились регулировки гидропривода. Пробуксовка сцепления после длительной эксплуатации обычно свидетельствует о выходе муфты из строя. Её наверняка придётся менять.

При регулировке гидропривода сцепления ВАЗ 2107 выставляются регламентированные значения зазоров и величины рабочего хода педали

Если муфта ведёт, то есть передачи переключаются с трудом, примерно в половине случаев причиной является несоответствие требуемым значениям:

люфта между штоком и поршнем в рабочем цилиндре;
просвета между выжимным подшипником и пятой корзины;
свободного и рабочего хода ножной педали.

Установка ремкомплекта главного цилиндра сцепления

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

Недостаточное выключение сцепления (сцепление ведет)
Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон.

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Главный извлечен

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Штопорное кольцо

Вытаскиваем кольцо

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Чистые «Внутренности»

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Особенности функционирования сцепления

В общем случае, хотя и примерно, ресурс работы сцепления ВАЗ 2106 до его замены составляет порядка 150 тысяч км для корзины, и около 70-90 тысяч километров пробега автомобиля — для ведомого диска.

Предпосылками для ремонта являются:

пробуксовка сцепления;
неполное выключение (сцепление «ведет»);
появление посторонних шумов, издаваемых выжимным подшипником, вилкой или корзиной;
неисправности в системе гидропривода сцепления.

Пробуксовка сцепления характеризуется неплотным прилеганием ведомого диска к поверхностям маховика и нажимного диска корзины при полностью отпущенной педали сцепления в салоне. В этом случае обороты двигателя, при возрастании нагрузки на него, повышаются, но автомобиль в отдельных случаях вообще не способен тронуться с места при начале движения или слабо, нехарактерно медленно увеличивает свою скорость во время движения. Эта неисправность хорошо прослеживается при движении на подъем, обгоне или попытке резко тронуться с места. Она возникает при износе фрикционных накладок ведомого диска или неправильно отрегулированном приводе сцепления.

Неполное выключение сцепления — наоборот, проявляется невозможностью включить передачу или повышенным усилием на рычаг переключения во время включения. Обычно переключение сопровождается нехарактерным треском шестерен коробки передач (КПП). Педаль сцепления при этом выжата полностью. Это говорит о том, что усилия, передаваемого с помощью педали сцепления на лепестковую пружину корзины, недостаточно для полного высвобождения ведомого диска, то есть выключения сцепления.

Посторонние шумы в области расположения узла сцепления указывают на механическую неисправность или износ одного из составляющих элементов этого механизма. Нарушение регулировки или неисправность в гидравлической системе сцепления можно определить по следующим признакам:

слишком слабое или чрезмерное сопротивление усилию на педали, при ее нажатии (проваливание педали к полу либо невозможность ее нажатия);
отсутствующий свободный ход педали, невозвращение ее в исходное положение после снятия усилия нажатия;
подтекание жидкости из гидравлической системы сцепления.

Замена сцепления и снятие КПП

Крепления диска

Начинается замена сцепления с установки автомобиля на яме, эстакаде или подъемнике. В первых двух случаях под задние колеса обязательно ставятся противооткатные упоры. Далее происходит демонтаж всех узлов, создающих помехи для снятия коробки. Работу удобно проводить с напарником, чтобы выполнить ее быстрее.

Если трудиться самостоятельно, то начинать стоит со снятия карданного вала. Для этого нужно выкрутить гайки с четырех болтов, которые крепят кардан к фланцу редуктора. Затем от кузова откручивается подвесной подшипник. Теперь, аккуратно постукивая по кардану, нужно снять его со шлицов на валу коробки.

Не забудьте во время ремонта отключить аккумулятор. При необходимости следует снять выпускной коллектор. Масло сливать необязательно, так как при аккуратном демонтаже вы его не прольете. Отсоедините от коробки провод «массы», отключите штекер от выключателя фонарей заднего хода, извлеките тросик спидометра. После этого отсоедините провода от стартера и выкрутите гайки, которыми он крепится к картеру блока сцепления. Аккуратно выкрутите болты крепления рабочего цилиндра и уберите его под капот, чтобы он не создавал помех. Теперь осталась только подушка, которая удерживает коробку на кузове. Выкрутите со шпилек гайки и установите под КПП опору для фиксации. Перейдите в салон и разберите рычаг переключателя скоростей.

Ключом на 19 выкрутите четыре болта, которыми стянуты коробка и двигатель. Теперь можно разъединять агрегаты. Для этого, не убирая опоры из-под КПП, необходимо установить небольшой ломик так, чтобы с его помощью сорвать первичный вал со шлицов и аккуратно вывести коробку назад. Если не планируется проводить замену корзины, будьте предельно аккуратны при снятии и установке коробки, чтобы не повредить фланец на лепестках ведущего диска. Когда коробка будет снята, можно приступать к установке новых деталей вместо старых. Сразу же поставьте новый выжимной подшипник, желательно набить в него смазки ШРУС.

Отверните 6 болтов крепления ведущего диска к маховику. Обязательно нужно отметить положение корзины относительно маховика, если не будет ставиться новая. Выкрученные болты повторно использовать строжайше запрещено!
