Прокачка сцепления

Для того чтобы исключить вероятность отказа механизма сцепления, по окончании ремонта систему гидропривода нужно прокачать. Для проведения процедуры автомобиль нужно установить на эстакаду или смотровую яму, а также подготовить:

тормозную жидкость;
ключи для отворачивания тормозных трубок;
резиновую трубку подходящего диаметра;
прозрачную ёмкость.

Какую жидкость заливать

Для классических «Жигулей» в системе гидропривода сцепления заводом рекомендуется применять тормозную жидкость РосДот 4. Ёмкости объёмом в 0,5 л для проведения ремонта будет достаточно. Необходимость в заливке жидкости может возникнуть не только во время проведения ремонтных работ, но и при замене самой жидкости, поскольку со временем она теряет свои свойства.

В систему сцепления классических «Жигулей» рекомендовано заливать тормозную жидкость РосДот 4

Как прокачать сцепление

Работу лучше проводить с помощником. Уровень жидкости в бачке должен быть под горловину. Выполняем следующие шаги:

Натягиваем на штуцер рабочего цилиндра сцепления один из концов шланги, а второй опускаем в ёмкость.
Помощник несколько раз нажимает на педаль сцепления, пока она не станет тугой, и удерживает её в нажатом положении.
Откручиваем штуцер и спускаем жидкость с воздухом в ёмкость, после чего закручиваем штуцер.
Повторяем процедуру несколько раз, пока из системы полностью не выйдет воздух.

Видео: прокачка сцепления на классических «Жигулях»

В процессе прокачки сцепления нужно следить за уровнем жидкости в бачке и своевременно доливать её

Для прокачки сцепления или тормозной системы я использую прозрачную трубку, что позволяет визуально оценить, есть ли воздух в жидкости или нет. Бывают ситуации, когда нужно прокачать сцепление, а помощника нет. Тогда я отворачиваю штуцер на рабочем цилиндре сцепления, откручиваю пробку бачка и накидываю на его горловину чистую тряпочку, например, носовой платок, создаю ртом давление, т. е. попросту дую в бачок. Продуваю несколько раз, чтобы прокачать систему и полностью выгнать из неё воздух. Могу порекомендовать ещё один довольно простой способ прокачки, при котором жидкость проходит через систему самотёком, для чего достаточно открутить штуцер на рабочем цилиндре и контролировать уровень жидкости в бачке. Когда воздух полностью выйдет, штуцер заворачиваем.

Поломки главного цилиндра сцепления ВАЗ 2101 — явление редкое. Если проблемы и возникают, то связаны они с повреждением пыльника либо применением некачественной жидкости. При неполадках механизма восстановить работоспособность можно своими силами. Для проведения ремонтных работ нужно подготовить необходимый инструмент и ознакомиться с пошаговыми инструкциями, что исключит возможные ошибки.

Работа по замене сцепления ВАЗ 2106 проходит в несколько этапов:

Открыть доступ к диску и корзине сцепления.Перед началом работ автомобиль нужно надёжно зафиксировать с помощью противооткатных клиньев. Это не только облегчит работу, но и предотвратит несчастные случаи, которые нередки при пренебрежении требованиями к безопасности.Отсоединяем кардан от трансмиссии, цилиндр сцепления, кожух сцепления со стороны блока цилиндров. Снимаем провода выключателя задних огней с контактов, откручиваем траверсу (со стороны днища), а также крепёжные гайки подушки коробки передач, которую предстоит снять.Трансмиссию нужно максимально отодвинуть от двигателя, — рычаг переключения передач должен упереться в заднюю часть отверстия в днище. Коробка переключения передач, таким образом, будет навешена на приёмную трубу глушителя, а потому, чтобы подстраховаться, под заднюю часть трансмиссии лучше установить дополнительную подпорку.
Снятие диска и корзины сцепления.Отвинчиваем болты крепления корзины сцепления (для этого подойдёт ключ на 13). Для того, чтобы получить доступ к этим шести болтам, последовательно проворачиваем коленвал. Сдвигаем коробку корзины сцепления чуть в сторону, демонтируем диск сцепления, после чего, сдвинув корзину в сторону двигателя, вынимаем корзину сцепления из картера, снимаем выжимной подшипник с первичного вала трансмиссии.
Установка новых диска и корзины сцепления.Перед установкой новых деталей все рабочие поверхности, до которых можно дотянуться (рабочая поверхность корзины сцепления, маховик, диск сцепления) необходимо протереть ветошью, смоченной в бензине.Диск сцепления необходимо отцентрировать относительно подшипника в торце коленвала. Для этого можно использовать специальную оправку, имитирующую шлиц первичного вала КПП. После затяжки крепёжных болтов корзины, оправку можно легко вынуть.

Установка деталей производится в обратном порядке, и с большим вниманием. Перед установкой коробки передач на место, шлицы первичного вала желательно промазать тонким слоем ШРУС-4

По завершении работ следует проверить ход штока рабочего цилиндра. Если ход свободный, значит, всё сделано правильно, и вы можете гордиться собой.

С этой статьей так же читают:

Небольшой тюнинг Ваз 2106. Замена замков ВАЗ 2106 на бесшумные замки ВАЗ 2114

Замена масла в КПП на ВАЗ 2106 за 1 час

Замена масла в двигателе ВАЗ 2106 без СТО

Самостоятельная замена порогов ВАЗ 2106

Устройство и принцип действия сцепления ВАЗ 2107

ВАЗ 2107 оборудован однодисковым сцеплением сухого типа с гидравлическим приводом. В конструкцию привода входят:

бачок с пробкой и встроенным успокоителем жидкости;
подвесная педаль с толкателем;
главный и рабочий цилиндры;
металлический трубопровод;
соединяющий трубопровод и рабочий цилиндр шланг.

При нажатии педали, усилие через толкатель передаётся на поршень главного цилиндра сцепления (ГЦС). ГЦС заполнен тормозной жидкостью, поступающей из бачка гидропривода. Поршень выталкивает рабочую жидкость, и она под давлением через трубопровод и резиновый шланг поступает в рабочий цилиндр сцепления (РЦС). В РЦС давление увеличивается, и жидкость выталкивает из устройства шток, который, в свою очередь, приводит в действие вилку сцепления. Вилка, в свою очередь, перемещает выжимной подшипник, выводя из зацепления нажимной и ведомый диски.

Сцепление ВАЗ 2107 имеет однодисковую сухую конструкцию с гидравлическим приводом

Для чего предназначен главный цилиндр сцепления

Единственная задача главного цилиндра в сцеплении «шестёрки» — резко повышать давление тормозной жидкости в гидравлическом приводе сцепления. Жидкость под высоким давлением подаётся в шланг, соединённый с дополнительным цилиндром сцепления.

Главные цилиндры сцепления «шестёрок» выполнены в продолговатом литом корпусе

Это устройство, в свою очередь, позволяет отсоединить ходовую часть автомобиля от мотора. После этой операции водитель может беспрепятственно включить нужную скорость и ехать дальше.

Как работает главный цилиндр «шестёрки»

Принцип действия таков:

Водитель, надавив на педаль сцепления, создаёт механическое усилие.
Оно через специальный шток передаётся на ведущий цилиндр.
Шток толкает поршень, установленный в цилиндре.
В результате цилиндр начинает работать как медицинский шприц и выталкивает жидкость наружу через специальное отверстие со шлангом. Так как коэффициент сжатия этой жидкости стремится к нулю, она через шланг быстро доходит до рабочего цилиндра и заполняет его. Так как водитель всё это время удерживает педаль сцепления утопленной в пол, общее давление в системе продолжает расти.
Пытаясь найти выход, жидкость, попавшая в рабочий цилиндр, давит на поршень этого устройства.
У поршня имеется небольшой шток. Он выдвигается наружу и входит в зацепление со специальной вилкой. А она, в свою очередь, входит в зацепление с выжимным подшипником.
После того как вилка надавит на подшипник и вызовет его смещение, диски в барабане сцепления разъединяются, а двигатель полностью отключается от ходовой части.
После разъединения водитель может беспрепятственно включить требуемую скорость без опасения сломать коробку передач.
Включив требуемую скорость, водитель отпускает педаль, после чего запускается обратная последовательность.
Шток, находящийся под педалью, освобождается. Поршень главного цилиндра соединён с возвратной пружиной. И под её воздействием он возвращается в исходное положение, увлекая за собой шток, который давит на педаль и поднимает её.
В рабочем цилиндре тоже имеется возвратная пружина, которая тоже ставит поршень на место. В результате общее давление жидкости в гидравлическом приводе сцепления падает и остаётся низким до тех пор, пока водителю вновь не потребуется переключить передачу.

Главный цилиндр является основным элементом гидропривода сцепления

Расположение цилиндра

Ведущий цилиндр сцепления на «шестёрке» располагается в моторном отсеке машины. Он крепится к задней стенке этого отсека, находясь чуть выше уровня ног водителя. Добраться до этого устройства можно без особых проблем, поскольку доступ к нему ничего не загораживает.

Главный цилиндр сцепления на «шестёрке» крепится на стенке моторного отсека

Всё, что потребуется сделать для снятия этого устройства — открыть капот машины и взять торцевой ключ с максимально длинной рукояткой.

Полная разборка цилиндра

Чтобы разобрать главный цилиндр, потребуется весь вышеперечисленный инструмент. Кроме того, будут необходимы слесарные тиски и ветошь.

Снятый с машины цилиндр тщательно с помощью ветоши тщательно очищается от грязи и остатков тормозной жидкости. После этого он зажимается в тиски так, чтобы пробка с гайкой осталась снаружи. Эта пробка откручивается рожковым ключом на 24. Иногда пробка сидит в гнезде настолько крепко, что стронуть её ключом не удаётся. В этом случае имеет смысл надеть на ключ обрезок трубы и воспользоваться им в качестве дополнительного рычага.
После выкручивания пробки цилиндр извлекается из тисков. С обратной стороны цилиндра имеется защитный резиновый колпачок. Он поддевается тонкой отвёрткой и извлекается.
Под колпачком имеется стопорное колечко. Оно сжимается плоскогубцами и извлекается.
Теперь поршень в цилиндре полностью свободен. Его можно просто вытолкнуть с помощью отвёртки, вставив её со стороны защитного колпачка.
Осталось извлечь штуцер, вмонтированный в корпус цилиндра. Этот штуцер удерживается стопорной шайбой. Её следует поддеть шилом и вытащить из гнезда. После этого штуцер извлекается.
После замены повреждённых деталей производится обратная сборка цилиндра.

О выборе главных цилиндров сцепления

Если у владельца «шестёрки» начались проблемы со сцеплением и он решил приобрести новый цилиндр, то перед ним неизбежно встанет вопрос: а какой цилиндр лучше взять? Ответ прост: главный цилиндр сцепления на всей вазовской «классике» начиная с ВАЗ 2101 по ВАЗ 2107 практически не претерпел изменений. Следовательно, на «шестёрку» можно без проблем поставить цилиндр с «копейки», с «семёрки» или с «четвёрки».

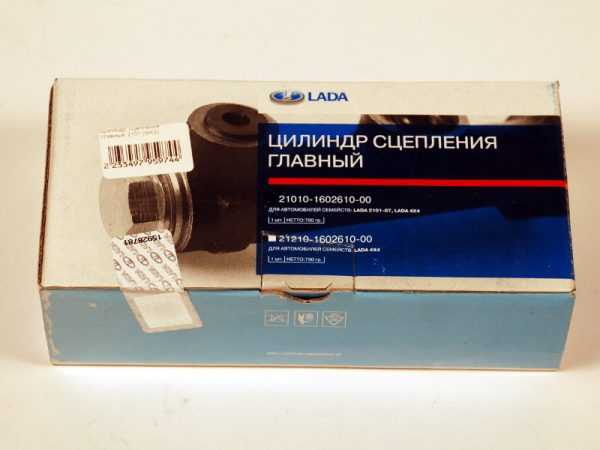

Водители считают наилучшим вариантом устанавливать на «шестёрку» стандартные вазовские цилиндры

Представленные в продаже цилиндры тоже универсальны, они подходят ко всему модельному ряду классических автомобилей ВАЗ. Как правило, автолюбители стараются устанавливать оригинальные вазовские цилиндры. Проблема заключается в том, что вазовская «классика» давным-давно снята с производства. И запчастей к ней с каждым годом становится меньше. Это правило относится и к цилиндрам сцепления. В результате автовладельцы вынуждены пользоваться продукцией других производителей. Вот они:

FENOX. Это самый популярный производитель запчастей к вазовской «классике» после ВАЗа. Цилиндры от FENOX можно найти практически в любом крупном магазине запчастей по всей стране. Эти цилиндры надёжны и пользуются неизменно высоким спросом, несмотря на несколько завышенную цену. Если стандартный вазовский цилиндр водитель может приобрести за 450 рублей, то цилиндр от FENOX может стоить 550 рублей и выше;
Pilenga. Цилиндры от этого производителя встречаются на прилавках магазинов гораздо реже, чем продукция FENOX. Но при должном старании найти такой цилиндр всё же можно. Цена на цилиндры Pilenga начинается от 500 рублей.

И это все крупные производители цилиндров к «классике» на сегодняшний день. Разумеется, сегодня на рынке запчастей есть масса других, менее известных брендов. Однако связываться с ними настоятельно не рекомендуется. Особенно если их цилиндры стоят вдвое дешевле вышеуказанных. Весьма высока вероятность купить подделку, которая прослужит очень недолго. Вообще, цилиндры сцепления на «классику» подделывают часто. Причём в отдельных случаях подделки выполняются настолько искусно, что отличить их от оригинала может только специалист. А для рядового автолюбителя единственным критерием качества остаётся цена. Следует понять: хорошие вещи всегда стоили дорого. И цилиндры сцепления не являются исключением из этого правила.

Что касается установки на ВАЗ 2106 цилиндров от других автомобилей, то такие эксперименты автолюбителями почти не практикуются. Причина очевидна: цилиндр сцепления от другого автомобиля рассчитан на другую гидравлическую систему. Такой цилиндр отличается как по размерам, так и по техническим характеристикам, важнейшей из которых является способность создавать давление. Уровень давления, создаваемого «не родным» цилиндром сцепления, может оказаться или слишком низким, или наоборот, слишком высоким. Ни в первом, ни во втором случае это не сулит ничего хорошего гидравлике «шестёрки». Таким образом, установка «не родных» цилиндров на ВАЗ 2106 — явление крайне редкое. И делается это лишь при полной невозможности достать нормальный вазовский цилиндр.

Замена манжет

Как уже говорилось выше, цилиндр сцепления редко заменяется целиком. Гораздо чаще автовладелец разбирает его и ремонтирует. Около 80% поломок цилиндра связано с нарушением его герметичности. Цилиндр начинает подтекать из-за износа уплотнительных манжет. Так что ремонт этого устройства в подавляющем большинстве случаев сводится к замене уплотнителей, которые продаются в виде ремонтных комплектов практически во всех магазинах запчастей. В стандартный вазовский ремкомплект для сцепления входит три уплотнительных кольца и один резиновый колпачок. Стоит такой комплект около 300 рублей.

Последовательность действий

Всё, что нам потребуется для замены манжет — это тонкая отвёртка или шило.

Извлечённый из цилиндра поршень тщательно протирается ветошью, затем промывается тормозной жидкостью.
Старые манжеты на поршне поддеваются шилом или отвёрткой и снимаются.
На их место вручную надеваются новые уплотнители из комплекта. Надевая манжеты на поршень, необходимо следить за тем, чтобы они встали в свои канавки ровно, без перекосов. Если манжету всё-таки слегка перекосило в процессе установки, её можно аккуратно поправить отвёрткой. Если этого не сделать, герметичность цилиндра снова будет нарушена и все усилия пойдут насмарку.

Как демонтировать главный цилиндр сцепления

Цилиндр сцепления «шестёрки» — устройство, которое хорошо поддаётся ремонту. В большинстве случаев можно обойтись без его полной замены. Но чтобы отремонтировать цилиндр, его сначала придётся снять. Для этого нам понадобятся следующие вещи:

комплект накидных ключей;
набор торцевых головок;
плоская отвёртка;
плоскогубцы.

Последовательность операций

Перед тем как снимать цилиндр сцепления, следует освободить место для работы. Расширительный бачок, расположенный над цилиндром, немного затрудняет работу, поэтому лучше его снять. Держится он на специальном ремне, который снимается вручную. Бачок аккуратно отодвигается в сторону.

Теперь на бачке откручивается пробка. И тормозная жидкость, находящаяся внутри, сливается в пустую ёмкость (удобнее всего это делать с помощью обычного медицинского шприца).
На главном цилиндре есть трубка, по которой жидкость уходит в рабочий цилиндр. Она крепится к корпусу цилиндра штуцером. Этот штуцер следует открутить с помощью рожкового ключа.
Рядом с вышеуказанным штуцером на корпусе главного цилиндра есть второй штуцер с трубкой, подсоединённой к расширительному бачку. Этот шланг удерживается хомутом. Хомут ослабляется отвёрткой, шланг со штуцера снимается. Следует помнить: в шланге есть тормозная жидкость, поэтому снимать его нужно очень быстро, и после снятия шланг следует сразу поместить в какую-нибудь ёмкость, чтобы жидкость из него не залила всё под цилиндром.
Сам цилиндр прикреплён к стенке моторного отсека с помощью двух шпилек с гайками. Эти гайки откручиваются торцевым ключом на 13, причём вороток ключа должен быть как можно длиннее.
После откручивания гаек цилиндр стягивается с крепёжных шпилек и извлекается. Установка устройства производится в обратном порядке.

Процедура прокачки гидропривода сцепления

После замены или ремонта как главного, так и рабочего цилиндров водителю придётся прокачивать гидропривод сцепления, так как в гидравлику машины попадает воздух. Избежать этого не получится. Поэтому придётся звать на помощь напарника и начинать прокачку.

Последовательность работы

Для прокачки потребуются следующие вещи: старая бутылка из пластика, обрезок шланга длиной около 40 см, накидной ключ на 12.

Автомобиль устанавливается на яму и надёжно фиксируется. Из смотровой ямы хорошо виден штуцер рабочего цилиндра сцепления. На этот штуцер надевается обрезок резинового шланга так, чтобы штуцерная гайка осталась снаружи. Другой конец шланга помещается в бутылку из пластика.
Теперь штуцерная гайка ослабляется на пару оборотов. После этого сидящий в кабине напарник выжимает сцепление пять раз. Нажав в пятый раз, он продолжает держать педаль нажатой.
В это время из шланга в бутылку потечёт тормозная жидкость с обилием пузырей. Как только она перестанет вытекать, следует попросить напарника ещё пять раз выжать педаль, а затем вновь придержать её. Это необходимо делать до тех пор, пока жидкость, идущая из шланга, не прекратит пузыриться. Если этого удалось достичь, прокачка считается завершённой.
Теперь шланг со штуцера снимается, сам штуцер затягивается, а в бачок добавляется новая порция тормозной жидкости.

Итак, главный цилиндр является важнейшим элементом в системе сцепления ВАЗ 2106. Но для его замены не требуются специальные знания и навыки, так что с этой задачей справится даже водитель-новичок. Для успешной замены цилиндра требуется лишь проявить немного терпения и точно следовать вышеизложенным рекомендациям.

Рабочая жидкость для гидропривода сцепления ВАЗ 2107

В гидроприводе сцепления используется специальная жидкость, которая также применяется в тормозной системе классических моделей ВАЗ. В обоих случаях нужно создать рабочую среду, которая выдерживает высокое давление и не разрушает резинотехнические изделия. Для ВАЗ в качестве такой жидкости рекомендуют использовать такие составы, как РОСА ДОТ-3 и РОСА ДОТ-4.

В классических моделях ВАЗ в качестве рабочей жидкости для гидропривода сцепления рекомендуют использовать тормозную жидкость ДОТ-3 или ДОТ-4

Важнейшая характеристика ТЖ — тепература кипения. У РОСЫ она достигает 260оС. Эта характеристика напрямую влияет на срок службы жидкости и определяет её гигроскопичность (способность поглощать воду). Накапливание воды в ТЖ постепенно приводит к уменьшению температуры кипения и потере жидкостью оригинальных свойств.

Для гидропривода сцепления ВАЗ 2107 потребуется 0,18 л ТЖ. Заливается она в специальный бачок для рабочей жидкости, который находится в моторном отсеке около левого крыла. Там расположено два бачка: дальний — для тормозной системы, ближний — для гидропривода сцепления.

Регламентированный производителем срок службы рабочей жидкости в гидрооприводе муфты сцепления ВАЗ 2107 — пять лет. То есть каждые пять лет жидкость необходимо менять на новую. Сделать это несложно. Нужно загнать автомобиль на смотровую яму или эстакаду и выполнить следующие действия:

открутить крышку бачка для рабочей жидкости;
очистить рабочий цилиндр от грязи;
открутить штуцер со шлангом и вставить конец шланга в заранее подготовленную ёмкость;
нажимая на педаль сцепления, добиться полного слива жидкости из системы;
закрутить штуцер на своё место;
залить свежую тормозную жидкость;
прокачать гидропривод сцепления по описанному ниже алгоритму.
