Замена рулевых наконечников lada 2112 (ваз 2112)

Признаки поломки

У рулевых наконечников (РН) есть два главных врага.

Грязь. РН — это шарнирные детали, потому при повреждении пыльника в механизм начинают поступать различные твердые частицы мусора, пыли, грязи. Возникает трение, детали начинают быстрее изнашиваться, движущиеся компоненты разрушаются.
Плохие дороги. Сколько кочек, ям, бордюров вам приходится преодолевать каждый день? Все эти удары негативно влияют на состояние наконечников — шарнир начинает активно изнашиваться, возникает люфт в вертикальном направлении.

При обнаружении неисправности наконечника он подлежит обязательной замене. Реставрацией, восстановлением работоспособности лучше не обходиться.

Многих интересует вопрос, как же можно проверить рулевые наконечники и убедиться в их износе или напротив, целостности. Ехать для этого на СТО и платить деньги не обязательно.

Для проверки состояния РН необходимо повернуть колесо до упора в одну сторону, удалить всю грязь с пыльника. Если на резине имеются разрывы, трещины, тогда деталь износилась и уже не выполняет свои функции должным образом. Делать подлежит замене. Аналогичным способом проверяется второе колесо.

Есть еще одно важное мероприятие, которое рекомендуется проводить даже при отсутствии признаков износа РН. Для этого между поворотным кулаком и тягой вставляется монтировка, после чего детали перемещают относительно друг друга

Если при этих манипуляциях не возникает вертикальный люфт, все хорошо. Если он есть, придется обязательно поменять компонент.

Последствия несвоевременной замены

Теперь, когда все основные процессы рассмотрены, также необходимо поговорить о вопросе последствий несвоевременной замены рулевого наконечника, а также последствиях, к которым это может привести:

Самое страшное последствие – это дорожно-транспортное происшествие. Вследствие него может быть нанесен ущерб не только автомобилю, но и жизни и здоровью человека. Случиться это может по причине того, что оборвётся палец наконечника. При этом автомобиль будет неуправляемый. И именно это, приведет к столкновению с другим транспортным средством, или съезду в кювет.
Повышенный износ. В данном случае, изнашиваться будет не только резина, но и амортизатор потребует замены. А самое обидное, что износ коснется и второго, противоположного, наконечника, поскольку нагрузка будет распределяться не равномерно. Это может привести к дополнительным затратам.

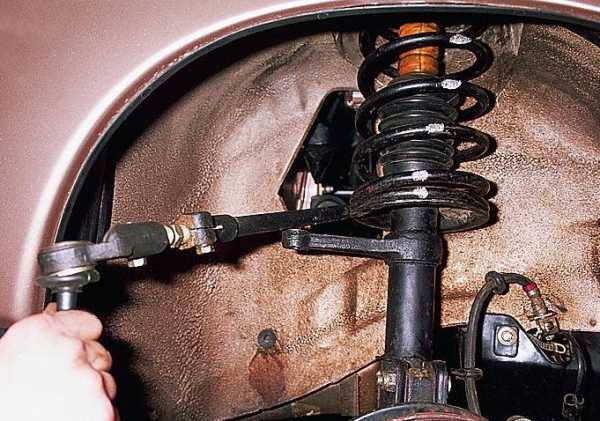

Порядок демонтажа и установки наконечников рулевых тяг на ВАЗ 2110-2112

Чтобы вся процедура была вам более понятна, я решил записать специальный видео ролик, который наглядно покажет весь процесс от начала и до самого конца.

Видео инструкция по замене наконечников

Думаю, что из представленного видео обзора все стало ясно и понятно. Если вдруг ролик недоступен, что практически исключено, то ниже я изложу все в текстовой форме.

Первым делом откручиваем болты колеса, после чего поднимаем автомобиль домкратом и снимаем колесо полностью
Затем наносим проникающую смазку на все соединения
Ждем несколько минут и откручиваем гайку крепления шарового пальца к поворотному кулаку стойки, а также стяжной болт наконечника
При помощи специального съемника извлекаем палец наконечника ВАЗ 2110 из поворотного кулака
После этого выворачиваем наконечник вручную, используя для этого рычаг в виде небольшой трубы, если понадобится
Устанавливаем новые наконечники в обратной последовательности

При демонтаже рулевых наконечников посчитайте количество витков, при котором он полностью открутится. Потом при установке закручиваем на такое же число оборотов, чтобы приблизительно сохранить схождение передних колес.

Если же после установки вы чувствуете, что руль поведение автомобиля изменилось: отклонение от прямолинейного движения, неправильное положение руля, быстрый и неравномерный износ шин — обратитесь на СТО для выполнения процедуры схода-развала.

Источники

http://xn—-8sbapc1bfiir0a.xn—p1ai/remont/rulevogo-upravleniya/zamena-rulevyx-nakonechnikov-vaz-2110.html
http://filtrzamena.ru/zamena-rulevyih-nakonechnikov-vaz-2110.html
http://remont-vaz2110.ru/zamena-rulevyx-nakonechnikov-video-instrukciya/

О чем нужно помнить?

Перед началом проведения ремонта обязательно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Если таковой нет, можно заранее обильно смазать тормозной жидкостью. Так как на поворотном кулаке находится отверстие конической формы, необходимо при разборке использовать только съемник. Гайки, которыми производится регулировка длины тяги, необходимо тоже обязательно обработать смазкой.

Если не делать этого, выкрутить гайки окажется проблематично. Как вариант – полностью демонтировать тягу и прогреть ее газовой горелкой. Обязательно придется измерить расстояние от центра шарнира до края регулировочной гайки на каждой стороне. Также нужно измерить расстояние от края тяги до этой гайки, чтобы максимально точно поставить новый наконечник. В дальнейшем это позволит добиться максимально точного схождения колес. Но это вовсе не означает, что проводить регулировку не нужно – развал и схождение обязательно придется делать.

Процесс замены рулевых наконечников

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

Износ. Самая распространенная причина, которая влияет на периодичность замены.
Стиль и манера вождения, также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
Своевременное ТО. Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Поднимаем автомобиль на домкрат.
Поворачиваем руль в противоположную сторону от места, где будем производить замену.
При помощи ключа на 17, откручиваем гайку крепления наконечника к тяге.
Вытягиваем шплинт с гайки крепления наконечника к стойке.
Откручиваем гайку.
При помощи монтировки, поддеваем тягу и усилием нажимаем, чтобы наконечник вышел со стройки.
По часовой стрелке откручиваем наконечник.
Сборку проводим в обратном порядке.

Итак, наконечник заменен, в обратной стороны автомобиля проводим те же операции. После замены элементов необходимо, в обязательном порядке провести развал-схождение.

Выбор запасных частей

Перед тем, как выбрать наконечник рулевой тяги Калины необходимо узнать каталожный номер. Для этого обратимся к справочному каталогу, который предоставляет завод изготовитель. Итак, рассмотрим, какие же рекомендуются устанавливать детали на Ладу Калину.

Оригинальные рулевые наконечники на Калину (артикул)

Оригинальный артикул наконечника рулевой тяги — 11180-3414057-00. Средняя стоимость составляет 800 рублей. Оригинальная деталь производства АвтоВАЗ, которая становится вместо изношенной и не требует переделки креплений.

Аналоги

Кроме оригинальной детали, также могут быть установленные аналоги, которые имеют соответствующие сертификаты качества, а также как показывает опыт рекомендуют большинство автовладельцев.

Такие детали будут выдерживать большие нагрузки, а также ресурс составляет 50 000-70 000 км. Единственным производителем, который изготавливает спортивные наконечники, является компания «Брембо».

Как заменить рулевые наконечники на ВАЗ 2110

Апрель 11th, 2016 Admin

Нормальное функционирование рулевого управления любого автомобиля напрямую зависит не только от исправности рейки (или например, механизма типа «червяк-ролик»), но и от состояния наконечников рулевых тяг. Если они сильно изношены, то водитель слышит постукивания со стороны передний подвески и чувствует снижение остроты обратной связи, в связи, с чем постоянно приходится подруливать. Эти симптомы указывают на износ наконечников рулевых тяг.

Чтобы подтвердить или опровергнуть догадки, надо поставить машину на домкрат и поочередно покачать передние колеса вправо-влево и вверх-вниз. Налицо солидный люфт и очень свободный ход колеса? Наконечники пора менять. На некоторых машинах, например, на «ВАЗ-2110″ и ее семействе, это можно сделать прямо в своем гараже, и ниже мы опишем как.

Инструменты и материалы:

Вам понадобится следующее:

домкрат;
баллонный ключ;
ключ на 19 (накидной);
ключ на 27 (обычный);
пассатижи;
специальный съемник для шаровых опор и рулевых наконечников;
новые наконечники (2 шт., они меняются комплектом);
ВД-40.

Фото отчет по замене рулевого наконечника на ВАЗ 2110, 2111, 2112

1) Вначале следует поставить машину на домкрат и, воспользовавшись баллонным ключом, демонтировать колесо. Далее берете пассатижи и вытаскивайте специальный шплинт, фиксирующий гайку шарового пальца.

2) Потом можно приниматься и за саму гайку, уже лишенную стопора. Если она закисла, щедро побрызгайте на нее ВД-40, подождите несколько минут и открутите ее.

3) На следующем этапе крайне проблематично обойтись без съемника (его внешний вид можно увидеть на фото внизу), так что если он у вас отсутствует, купите его в любом автомагазине.

4) С помощью ключа вращайте болт съемника. Тот будет сжиматься, воздействуя на палец, и он, в конечном счете, выйдет, что и требуется.

5) Со стороны поворотного кулака наконечник снят, осталось демонтировать его со стороны тяги. Здесь нужен ключ на 27, но если его нет, подойдет и разводной.

6) Не исключено, что наконечник будет отворачиваться не один, а заодно с муфтой. Тогда развинчивать их придется уже в тисках. Но если гайка несильно закисла, то наконечник открутится в одиночку (кстати, крутить надо по часовой стрелке, а не против).

7) Не поленитесь и сосчитайте, а потом и запишите, сколько оборотов вы сделали, чтобы открутить наконечник. При установке нового это поможет более-менее ровно установить колеса, чтобы можно было доехать до автосервиса, где сделают точный сход-развал.

Со стороны левого колеса стоит короткий наконечник, а правого – длинный, однако принципиальной разницы в их замене нет, так что, закончив менять один, приступайте к другому – последовательность действий та же.

В заключение заметим, что цена вопроса составляет примерно 550 – 700 руб. за комплект из 2-х наконечников (еще, возможно, придется купить съемник). Брать лучше оригинал от «АвтоВАЗа», но можно и неоригинал (но только не из Китая). Запчасти из КНР покупать не стоит, поскольку у них очень «плавающее» качество.

Что выбрать?

Приступая к замене наконечников, большинство владельцев отечественных десяток задаются вопросами — какие же лучше?

У вас есть два варианта выбора.

Тип запчасти	Особенности
Заводские оригиналы	Неплохое качество, полное соответствие конструкции вашего автомобиля.
Импортные, изготовленные по контракту	Производители бывают разные, потому и качество может отличаться. Если отыскать хорошего контрактника, уровень изготовленных ими наконечников может оказаться выше заводского оригинала. Но и стоимость окажется немного иной.

При выборе наконечников особое внимание уделите качеству и целостности резинового пыльника

Аналоги

Артикулы дешевых заменителей рулевых наконечников на Экзисте

Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.

Наименование производителя Каталожный номер Стоимость в рублях за штуку

Наименование производителя	Каталожный номер	Стоимость в рублях за штуку
Kager	43-0283	240
Mapco	19090	330
SCT	TS 587	400
Weber	SS 2108-4057	400
Ocap	0190737	450
Lemforder	15458 01	450
Quinton Hazell	QR 2275 S	450
Fenox	SP31083C2	450
Teknorot	L-302	450
Бзак	БА08-3414057	480
Master-sport	154570-PR-PCS-MS	500
As Metal	17LD1550	500
Lex	L-0302	550
NK	5032335	550
Starmann	ST-2442	550
Delphi	TA1519	600
Pekar	2108-3414057	600
Ruville	917211	600
Pilenga	TS- P 1144	600
Finwhale	FJ-483	600
Hola	S122	650
ABS	230188	700
LYNXauto	C4049L	750
Patron	PS1197L	750
ТРЕК	TR70-103	850
Moog	LA-ES-0061	850
TRW	JTE 232	900
EGT	302046EGT	900

Когда менять

Устройство элементов таково, что они располагаются на концах рулевых тяг. Отсюда и название — наконечники.

Сами тяги обладают достаточно внушительным эксплуатационным ресурсом, потому их меняют довольно редко. Этого не скажешь про наконечники.

На степень износа компонентов рулевой системы влияют следующие факторы:

Условия эксплуатации автомобиля;
Качество используемых наконечников;
Стиль вождения владельца автомобиля;
Качество дорог и пр.

Признаки поломки

При первых же признаках неисправности концевиков следует предпринять соответствующие меры по их устранению.

Определить, что элементы повреждены и уже не выполняют свою работу столь эффективно, как раньше, можно по характерным признакам:

Машина управляется сложно. Особенно это заметно при входе в резкие повороты;
На шинах рисунок протектора начинает изнашиваться неравномерно;
В передней части машины слышны нехарактерные звуки. Причем они могут доноситься как с одной стороны, так и с двух одновременно.

Резиновый пыльник

Необходимый инструментарий

Для замены наконечников рулевых тяг понадобятся:

Специальный съёмник для шаровых опор.
Накидной ключ на 19.
Ключ гаечный динамометрический.
Молоток.
Гаечный ключ на 13.
Ключи на 27 и 24.
Домкрат
Проникающая смазка

Как поменять: пошаговая инструкция с фото

Передние колёса автомашины должны быть вывешены и сняты. Далее на стойке левого поворотного кулака ключом на 19 снять фиксирующую гайку.

Шаг первый. Снимаем гайку 19 мм
Ослабить стяжной болт крепления наконечника к рулевой тяге. Перед этим лучше нанести на него проникающую смазку.

Ослабляем стяжной болт на поворотном кулаке
Используя съёмник или молоток, нужно вытащить либо аккуратно выбить палец шаровой опоры из поворотного кулака стойки.

Шаг 3. Выбиваем палец наконечника тяги из поворотного кулака
Далее вытащить палец вместе с наконечником из поворотного кулака.

Предпоследний шаг. Освобождаем рулевой наконечник
Осталось открутить сам наконечник. Для этого нужно повернуть его 18 раз по часовой стрелке.

Сборка производится в обратной последовательности. Подобные же действия следует провести и с другой стороны авто.

Как заменить (подсказка на видео)

Проверка правильной работы рулевого управления должна стать обязательной для каждого автовладельца, так как она серьёзно влияет на безопасность эксплуатации автомобиля. Помимо неисправности рулевых тяг, причиной чрезмерного люфта руля может стать износ рулевых наконечников.

Замена рулевой рейки

Демонтированная рулевая рейка

Для проведения работ потребуется: хомуты, уайтспирит, ветошь, аэрозоль, смазка для подшипника, жидкость WD-40.

Также могут потребоваться:

Сайлентблоки.
Пыльники.
Наконечники.
Трубки.
Комплект для ремонта рейки.

Инструменты:

Ключ на «22».
Молоток.
Кардан.
Зубило.
Съемник, чтобы снимать наконечники.

Последовательность работ при замене на ВАЗ-2112

Изначально надо побрызгать WD-40 на все крепежи и болты, чтобы в процессе работы их можно было легче откручивать. После этого болты стоит обработать маслом и начинать работу только через сутки после этого. Делать всё надо не спеша, с расстановкой.
Автомобиль стоит зафиксировать на месте. Под колеса потребуется положить подпорки. Руль должен быть также заблокирован, а автомобиль стоять на ручнике.
Снимаются передние колеса, предварительно вывешивается авто.
Откручиваются наконечники.
При помощи съёмника выбиваются пальцы с посадочного места.
Снимаются хомуты крепления рейки.
Откручиваются болты на валу баранки. Расположены они в самом низу возле пола.
После этого со стороны моторного отсека рейка тянется на себя.
Через отверстие после демонтажа самой рейки демонтируется и весь механизм управления авто.
В том случае, когда узел уже не подлежит ремонту (требуется произвести диагностику), его заменяют на новый. Подробнее о ремонте рулевой рейки здесь.
Далее следует произвести установку рулевой рейки на автомобиль в обратной последовательности разборке.

Для чего нужна рулевая рейка?

Схема рулевой рейки (нажмите для увеличения картинки)

Она передает усилие от руля на колеса. Также при помощи нее можно направлять автомобиль в ту или иную сторону. Этот узел со времени своего появления постоянно усовершенствовался и обновлялся. Но, несмотря на это, рулевая рейка также подвергается износу.

Рейка состоит из:

Ползунка.
Уплотнителя.
Штока.
Тяги с наконечниками.
Крепежей и рычагов поворота.

Все эти элементы работают друг с другом слаженно. Если выйдет из строя хоть один из них, нормально функционировать перестает весь механизм.

Неисправности рейки

Чаще всего из строя могут выходить уплотнители и шток. При этом в передней подвеске может возникать шум и стук при движении.
Болезнь ВАЗовских реек — это сухари.
Протечка узла также случается довольно часто. Свидетельствовать об этом будут пятна масла на самой детали и на асфальте после стоянки.
«Тугой руль». Случается, что баранку легко можно провернуть только в одну сторону. При такой неисправности эксплуатировать авто запрещено. Это может привести к ДТП.

Налет на препятствие, резкое торможение, износ пыльников – всё это может стать причиной выхода элементов механизма из строя. Чтобы избежать такого, рекомендуется к своему авто относиться бережно.

Следите за состоянием пыльников рейки

Также машину в холодное время года не стоит оставлять на долгое время с вывернутыми в сторону колесами. В таком случае гидравлика моментально может выйти из строя.

Проверка

Да, чтобы безошибочно определить, что виновником нехарактерного поведения автомобиля являются именно концевики, их следует проверить. Как это сделать? Давайте посмотрим.

Изучите состояние узла визуальным методом. Для этого нужно до упора повернуть руль вправо. Так вы сможете посмотреть на левый наконечник. Для визуальной инспекции правого агрегата соответственно нужно вывернуть руль до упора влево.
Посмотрите на резиновый пыльник. Он надевается на наконечник. Наличие следов разрыва или трещин ярко свидетельствует о том, что требуется заменить рулевой элемент.
Если не сделать этого, через разрыв и трещины в пыльнике будет проникать грязь, которая в итоге приведет к очень быстрому износу детали и может навредить другим узлам вашего автомобиля.
Также вы можете поднять автомобиль с помощью домкрата, вывесив колесо в воздухе. Возьмитесь руками за наконечник, пошатайте его.
Если имеется люфт, тогда замену придется выполнять одновременно с двух сторон.

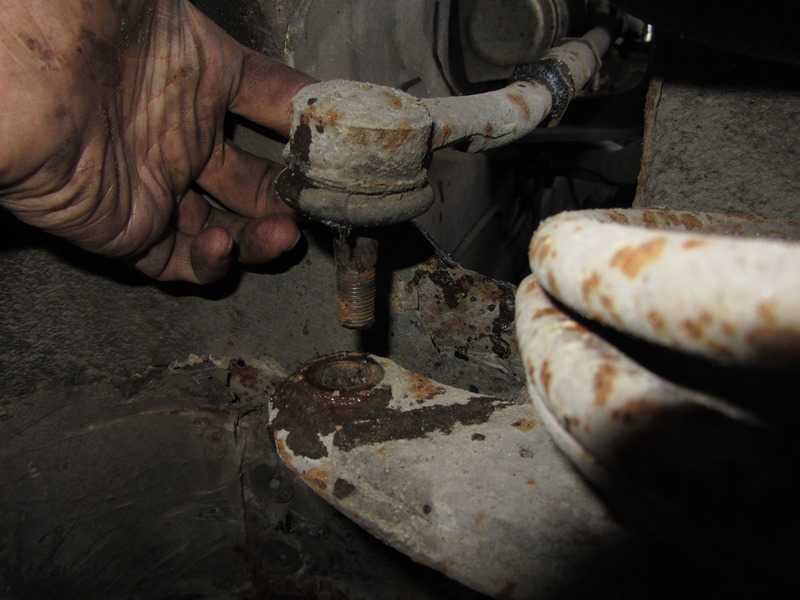

Дефект очевиден

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды.

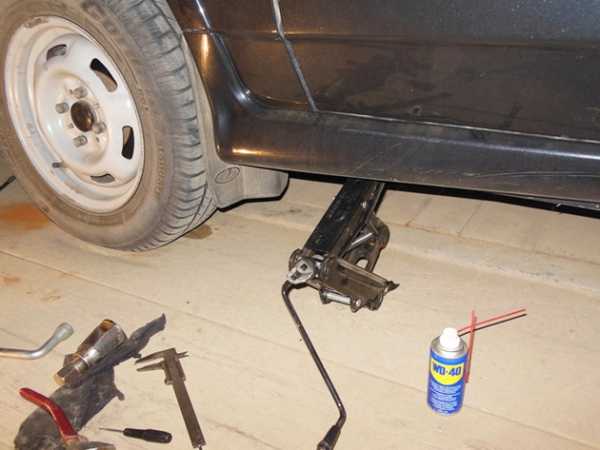

Домкрат и WD40 наготове

Традиционный способ демонтажа предполагает такие действия:

Руль выкручивается до упора;
По поворотному кулаку наносится несколько сильных ударов;
Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН.

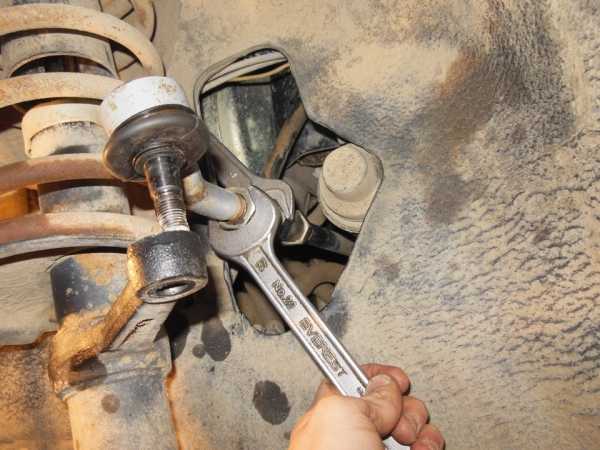

Демонтажные работы

Замена

Процедура замены проводится достаточно просто. Особенно, если вы заранее подготовили соединительные элементы и обзавелись съемником.

Поднимите с помощью домкрата одну из сторон, где начнете менять наконечники.
Выверните руль до такой степени, чтобы вам было удобно выполнять замену поврежденных элементов.
Обработайте еще раз элементы с помощью проникающей жидкости.
Выкрутите крепежную гайку.
Извлеките наконечник из отверстия поворотного кулака. Тут как раз потребуется съемник или традиционный дедовский способ с применением кувалды.
Проверьте, в каком состоянии находятся рулевые тяги. Порой их лучше заменить еще на первых парах износа. К тому же, вы все равно полезли в этот узел.
Проведите замену поврежденных наконечников на новые.
Выполните процедуру обратной сборки.

Сборка

Аналогичным образом сделайте со вторым колесом.
Рекомендуем дополнительно подумать относительно защиты резьбовых соединительных элементов от воздействия влаги и грязи. Для этого резьбу можно смазать литолом, графитовой смазкой, надеть трубку подходящего диаметра или использовать термоусадку.
Завершив замену рулевых наконечников, посетите СТО с целью регулировки развал схождения.
Если на СТО ехать не хотите, тогда заранее посчитайте количество оборотов при снятии старого наконечника. Новый закручивается на аналогичное количество оборотов.
Выезжайте на прямую дорогу и проверяйте, не заносит ли автомобиль в стороны при прямолинейном движении.

Одно из главных условий успешной замены — это выбор качественных деталей.

Новая деталь

Что выбрать

Напоследок приведем несколько вариантов наиболее востребованных рулевых наконечников, которые используются сегодня при замене на ВАЗ 2114. Так вы сможете для себя решить, что выбрать и какие лучше.

Производитель	Стоимость
АвтоВАЗ	620 рублей
ТРЕК	620 рублей
ВИС	730 рублей
Lemfoerder	830 рублей
Finwhale	860 рублей

Последние два наконечника зарубежного производства. Их цена от этого выше. Но и качество несколько превышает продукцию АвтоВАЗ.

Заменить РН не так сложно, чтобы обращаться на СТО и платить за работу мастеров 500-1000 рублей. С этой задачей вполне можно справиться своими руками, опираясь на видео и представленные инструкции.

Загрузка …

Причины неисправностей и диагностика

Неисправность резинометаллических шарниров можно установить по ряду признаков:

Люфт рулевого колеса. Руль поворачивается с большим усилием, а также увеличивается его свободный ход.
Настораживающие звуки, появляющиеся при каждом повороте руля.
Затруднённое управление машиной в поворотах.
Неравномерный износ правой и левой передних шин.

Осмотр рулевых наконечников лучше начинать с левой стороны автомобиля. Для этого нужно повернуть руль вправо до упора. Лучше всего, если машина при этом будет стоять на эстакаде — так удобнее осматривать деталь.

Первое, что стоит проверить, — в каком состоянии находится пыльник рулевого наконечника. Если на нём есть хоть малейшая трещина, то шарнир без разговоров надо заменить. Иначе пыль, попавшая через неё внутрь, просто сделает нормальное управление автомобилем в поворотах невозможным.

Для более детального изучения состояния шаровых опор машину ставят на домкрат, подняв левую сторону так, чтобы левое переднее колесо свободно вращалось, и проверяют люфт наконечника. Если деталь люфтит, это тоже указывает на то, что надо её поменять.

Подготовительные мероприятия

Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды. Домкрат и WD40 наготовеТрадиционный способ демонтажа предполагает такие действия:

Руль выкручивается до упора;
По поворотному кулаку наносится несколько сильных ударов;
Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
Подобный метод способен сократить срок службы рулевых реек.

Подтяжка рулевой рейки на снятом механизме

Перед тем как приступить к работе, необходимо приготовить инструмент:

Отвёртка с плоским жалом.
Молоток.
Ключ или головки на «10», «13», «15», «17», «19», «27».
Пассатижи.
Специальный ключ для подтяжки рулевой рейки.

Пошаговый порядок работ

В первую очередь отворачиваем гайку, которая находится в салоне автомобиля и фиксирует карданный вал на нижнем шарнире, к валу-шестерне на рулевом механизме. В этом случае вам пригодится ключ на «13» и если во время демонтажа он будет проворачиваться, необходимо зафиксировать его при помощи второго ключа, либо плоскогубцев.
Переходим под капот и там воспользовавшись головкой или ключом на «10» отворачиваем гайку, фиксирующую крепление пыльника на рулевой рейке.
Потом переходим под автомобиль и откручиваем там две гайки фиксирующие пыльник рулевой рейки.
Демонтируем этот открученный пыльник.
Следующим шагом будет демонтаж передних колёс и приподнимание передней части автомобиля. Для этого, первым делом срываем все болты пока автомобиль ещё стоит, а уже потом по очереди откручиваем их со своих мест фиксации. Это необходимо сделать для того, чтобы было легче добраться к рулевым тягам.
Откручиваем рулевые тяги, предварительно сняв с каждой из них стопорную пластину поддев её при помощи плоской отвёртки.
Затем ключом на «17» выкручиваем гайки, но наконечники оставляем на своих местах.
Далее, воспользовавшись ключом на «13» откручиваем гайки фиксирующие скобы рулевого механизма на щиток.
Сдвигаем освобождённую рейку немного вперёд, выводя её тем самым от отверстий щитка.

Демонтаж открученной рейки

Для того, чтобы сейчас снять рейку, необходимо освободить её от поворотных рычагов, к которым присоединены наконечники рулевых тяг.

Имея под рукой ключ на «19» ослабляем, но не откручиваем гайку которая фиксирует шаровый палец.
Выкручиваем до конца гайку рулевой тяги.
Затем, используя какой-нибудь рычаг (например, монтажку — прим.), выпрессовываем наконечник рулевой тяги. При этом возможно нанесение несильных ударов по её корпусу.
Когда наконечник сошёл со своего места, необходимо открутить его воспользовавшись ключом на «27». Так как она резьбовая, необходимо запомнить или отметить то количество оборотов, на которые она была закручена.

Это позволит нам сохранить примерный угол развал-схождения колёс при её сборке.

Когда наконечники демонтированы, нам уже ничего не будет мешать достать всю рейку со своего места.

Процесс регулировки рулевой рейки на ВАЗ-2112

Регулировку рулевой рейки следует проводить на зажатой в тисках устройстве. Это необходимо для того, чтобы она неподвижно находилась в таком состоянии, а при необходимости на её края подкладывают бруски.
Для того, чтобы определить насколько велик люфт, необходимо взять руками за «усы» и небольшими движениями пошатать их.
Затем берём заранее подготовленный специальный ключ для рулевой рейки и вставляем его в регулировочную гайку, предварительно демонтировав заглушку.
Вращая ключ на 15-20 градусов по часовой стрелке, затягиваем гайку, контролируя состояние люфта в рейке.
Так как в каждом случае, состояние рейки разное, то определённого момента с которым стоит затягивать гайку нет. Поэтому тут действует одно правило, сильно затягивать рейку нельзя, так как станет невозможно вращение руля.
Когда гайка закручена, можно её закернить.

Обратите внимание, что существует два вида рулевых реек, с ГУР и без неё.

Установка рулевого механизма

Перед тем как приступить к установке рейки, убедитесь в том, чтобы все соединения были зафиксированы, на регулировочную гайку была установлена заглушка.
Затем осмотрите состояние рулевых наконечников, если в их диагностике обнаружится какой-либо люфт, то их необходимо поменять на новые.
В остальном установку рулевой рейки проводим в аналогичном порядке снятию.

Если точно следовать нашей инструкции, то все работы можно выполнить в самый короткий срок и без применения дополнительных затрат.
