Ремонт и замена руля на ваз (lada) priora

Замена наконечников рулевых тяг на Приоре своими руками

1. Первым делом срываем болты крепления колеса, и поднимаем переднюю часть машины домкратом.

2. Наносим проникающую смазку на все резьбовые соединения:

3. Теперь при помощи плоскогубцев выравниваем и вытаскиваем шплинт из пальца наконечника, как это наглядно показано на фото ниже.

4. Теперь ослабляем стяжной болт, который прижимает наконечник к тяге:

5. Затем при помощи съемника или же монтировки с молотком необходимо выпрессовать наконечник из отверстия в стойке.

Результат данного действия показан наглядно ниже.

6. Далее необходимо выворачивать рулевой наконечник, скручивая его с тяги. Для этого может понадобиться дополнительный рычаг, к примеру, небольшой кусок трубы или глубокая торцевая головка

Стоит обратить внимание, что левый наконечник откручивается по часовой стрелке, а правый — против. Ниже на фото показано все на примере именно левой стороны:

Результат можно наблюдать ниже.

7. Если вы хотите сохранить схождение передних колес, хотя бы приблизительно под нужным углом, необходимо посчитать количество сделанных оборотов при откручивании наконечника. Новый стоит накрутить с таким же числом оборотов.

8. После замены наконечника, накручиваем все гайки и болты, шплинт также устанавливаем на место.

9. Со второй стороной выполняем то же самое. Конечно, идеальный вариант — это обязательно обратиться на СТО после замены, и сделать сход-развал передних колес. На этой процедуре экономить не стоит, может обойтись дороже в том случае, если углы колес будут нарушены после ремонта.

Если остались непонятные моменты, то видео, представленное ниже, обо всем расскажет более наглядно! Цена новых наконечников на Приору составляет от 700 рублей за пару, разумеется, от 350 руб. за штуку.

Преимущества и недостатки перед ГУРом

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Более надежный механизм. Все просто – нет того, что часто ломается (шкивы, шланги) или заканчивается (жидкость). Кроме того, с ЭБУ можно получить диагностические данные по неисправностям.
На установку, по заявлению производителя, уйдет не более 1,5 часов – с проводами все выйдет гораздо проще, чем с подключением шлангов. Кроме того, залезать в моторный отсек не придется.
Пассивная безопасность при ударе
Регулируемость. Изначально, после установки, усилие будет увеличиваться с ростом скорости движения автомобиля. Это можно изменить, перепрограммировав данные в ЭБУ – например, снижать усилие от механизма с повышением скорости движения.
Энергосбережение. Электродвигатель внутри не работает постоянно – он запускается только лишь тогда, когда водитель начинает поворачивать руль.

Неправильно было бы умолчать о недостатках:

Не «чувствуется» дорога – ГУР делает машину более чувствительной, опытный водитель ценит это.
Механизм ЭМУР (электромеханический усилитель руля) стоит дороже, чем ГУР.
Основные неисправности

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Толчки в рулевом колесе;
При выключеном двигателе и при включенном двигателе усилия рук, практически одинаковы.
Как было сказано ранее, управляет всем ЭБУ. Конечно же, о любой поломке можно узнать через диагностический разъем, к которому можно подключиться самостоятельно. Он может выдать следующие коды ошибок, которые касаются ЭУР:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Вставить ключ в замок зажигания
В восьмиконтактном разъеме блока управления замкнуть контакты 6 и 7 (первый – около защелки, верхний правый);
Включить зажигание, но не включать двигатель. При этом необходимо смотреть на приборную панель – на то место, где загорается иконка ЭМУР.

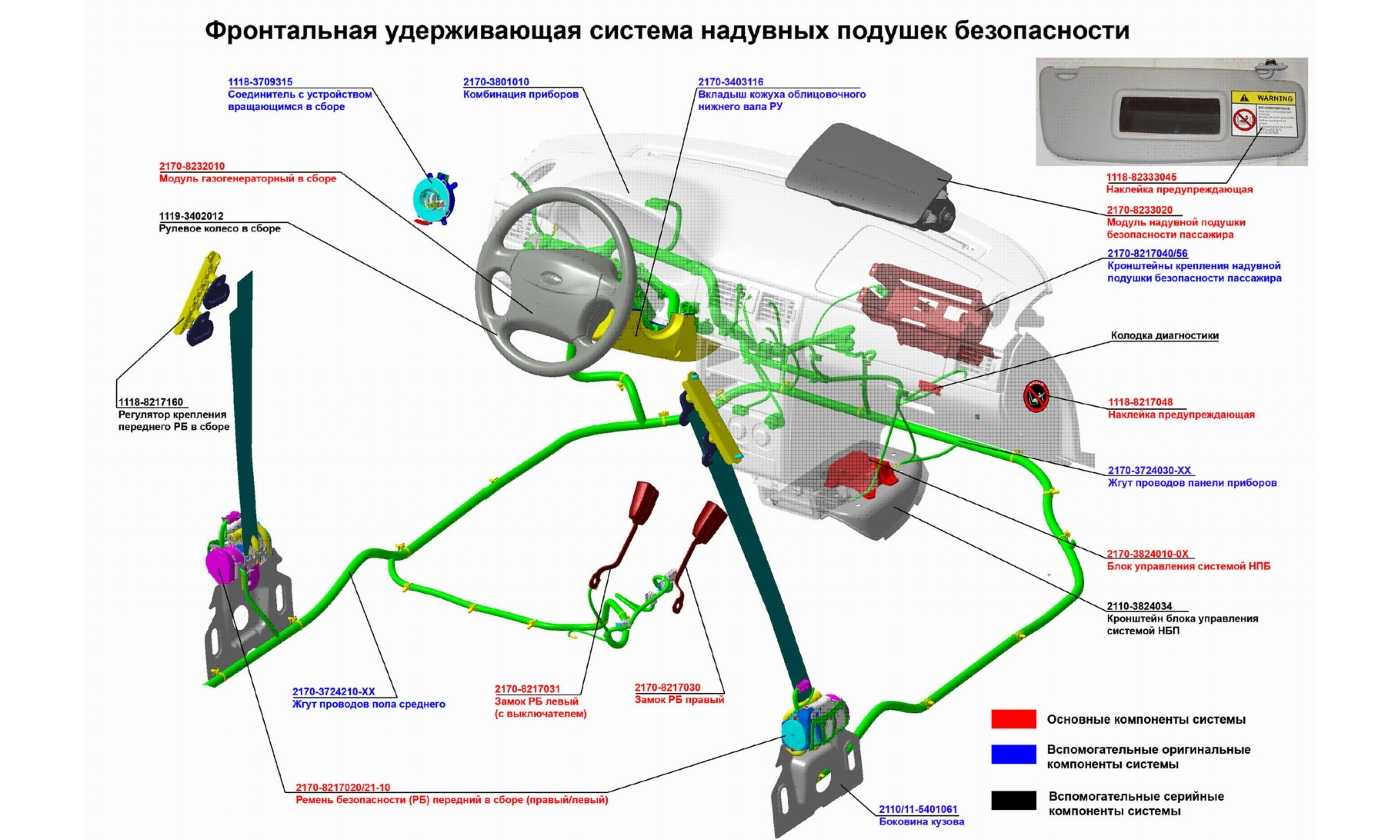

Система безопасности

В Ладе Приоре есть встроенная система безопасности, которая срабатывает в случае столкновения. Представлена эта система надувной мягкой подушкой, которая раскрывается в момент аварии. В Приоре предусмотрено 4 подушки безопасности: по одной на каждого пассажира, включая водителя. Срабатывают они только при резком столкновении на скорости свыше 20 км/час, поэтому случайно никогда не раскрываются.

Водительская подушка безопасности расположена прямо в руле Приоры, из-за чего могут возникать некоторые сложности при попытке демонтажа или замены руля или его элементов. Если вы собираетесь устанавливать новый руль, то стоит немного разузнать и про особенности расположения подушки.

Сама по себе конструкция довольно простая и состоит из таких элементов:

  • газогенератора;
  • подушки;
  • модуля управления.

В случае столкновения специальный датчик посылает сигнал на модуль, который, в свою очередь, включает газогенератор. Устройство примерно за секунду заполняет азотом пустой мешок, который расправляется в сторону водителя.

Если вы купили б/у Приору, проверьте наличие подушки: нажмите чуть ниже центра руля. Мягкий на ощупь центр означает, что подушка на месте.

Как снять непосредственно руль «Приоры»

Для снятия этой важной детали, необходимо приготовить некоторые инструменты:

  • Плоская отвёртка;
  • Плоскогубцы;
  • ключ-головку на 24;
  • шестигранник №5
  • Вороток с удлинителем для головки.

Очень важно! Перед тем как начинать разборку и снятие руля обязательно выставить колёса автомобиля строго по курсу «прямо»! И отметить как расположено рулевое колесо. Это необходимо для правильной установки на место после снятия

Процесс снятия

После установки «Приоры» в нужное положение колёса лучше зафиксировать, и можно приступать к снятию. В первую очередь снимается подушка безопасности

Её снятие, это очень тонкая работа и проводить её необходимо с особенными предосторожностями. Для начала лучше обесточить автомобиль

То есть отсоединить клемму аккумулятора. И только после этого выкрутить с обратной стороны руля 2 болта под шестигранник. После чего, очень осторожно отвести устройство в сторону.

Особое внимание! Ни в коем случае не делать резких движений и не ударять устройство! Может произойти спонтанное срабатывание, которое приведёт к тяжёлым травмам!

Разъём проводов подушки закреплён специальным фиксатором, расклинивающим центр разъёма. Его нужно аккуратно поддеть тонкой отвёрткой и после этого аккуратно снять. После чего извлечь из подушки разъём. Без резких движений отложить устройство в сторону,чтобы оно не попало под удар или резкий толчок. Ни в коем случае не пытаться разобрать подушку!

Дальше работа будет попроще. Плоскогубцами аккуратно отсоединить провода, идущие на звуковой сигнал, и отвести их в сторону.

Теперь основная гайка на 24. Её необходимо сорвать, но не откручивать и не снимать полностью, а только отвернуть на 2—3 оборота. После этого аккуратно постукивая ладонями по обратной стороне руля «Приоры» добиться смещения его вверх. То есть сорвать по шлицам. Затем ещё раз проверить положение колёс и рулевого колеса. Можно сделать отметки маркером на руле и кожухе колонки.

И уже потом полностью открутить гайку и снять окончательно руль «Приоры»

В момент снятия действовать осторожно, чтобы не повредить провода электронных устройств. Вытащить их через специальное отверстие и отвести в сторону

Установка устройств на место

Эту операцию проводить строго в обратной последовательности. Начать с прокладки проводов и далее по инструкции. И снова, особая аккуратность в обращении с подушкой безопасности!

Важно! После полной сборки и подключения аккумулятора провести пробное включение зажигания с пассажирского места! Это убережёт от внештатного срабатывания подушки. Полезное видео по снятию руля «Приоры»:

Полезное видео по снятию руля «Приоры»:

Трудности при замене

У многих пользователей часто возникают вопросы при замене старого руля на новый. Вот ответы на самые распространенные из них.

Вопрос 1: Подходят ли крепления от разных моделей?

Ответ: Крепления идентичны, поэтому руль Priora 2 SE рекомендуется к использованию и на старых моделях.

Вопрос 2: Снял руль, а теперь не могу поставить новый обратно, вручную не идет, что делать?

Ответ: Если деталь была демонтирована, то и обратно ее также можно установить. Руль устанавливается нажатием рук в сторону вала, без использования инструментов по типу молотка, но все может получиться не с первой попытки. Не нужно совершать резких толчков руля, простого плавного нажатия будет достаточно.

Вопрос 3: Нужны ли дополнительные компоненты механизма, помимо руля?

Ответ: Да, еще необходимо докупить рулевой шлейф той же модели. Его установка проводится аналогично старому варианту.

Вопрос 4: Руль после установки заел, что делать?

Ответ: Скорее всего, неправильно установлен рулевой шлейф. Разберите конструкцию и соберите заново, откорректировав заранее положение шлейфа.

Зачем он нужен и его устройство

ЭУР – это электромеханизм, который снижает управляющее усилие, с которым водитель крутит руль. Получается, что это хитрое устройство берет большую часть усилий на себя, оставляя водителю ответственность за безопасность маневра. Устройство ЭУР таково:

Электронный блок управления и электродвигатель;

Контроллер и периферия

Механические комплектующие:

  • Рулевое колесо;
  • Выходной/ входной вал;
  • Шпильки, гайки, болты и т.д.;
  • Кронштейн;
  • Рулевая рейка;
  • Соединения;
  • Рычаг регулировки наклона руля.

Он работает как обычный электронный механизм – например, как протез: получая от датчиков данные о сопротивлении дорожного покрытия, скорости автомобиля, оборотов коленвала, усилии, которое прикладывает водитель к повороту руля, «мозг», электронный блок управления, выводит электродвигатель на достаточную мощность для того, чтобы машина управлялась одним пальцем.

Снятие и установка электроусилителя — инструменты

Даже вручную диагностировать что-то с ЭУР будет трудно – так или иначе, придется его вынимать. Для этого стоит подготовиться и достать:

  • Молоток;
  • Зубило;
  • Удлинитель;
  • Вороток (трещотка);
  • Головки на 8 и на 13.

Разбираем

  • Разобрать и демонтировать рулевую колонку. Снять минусовую клемму с АКБ;
  • Восьмой головкой снять контактную группу;
  • От металлического блока серого цвета отсоединить всю проводку. Каждый провод под фиксатором, поэтому обращайтесь с ними аккуратно, старайтесь не повредить контакты;
  • Разъединить крепление рулевой рейки и кардана, отсоединив болт. С зубилом и молотком ослабить стяжку кардана;
  • Открутить четыре гайки, которые крепят усилитель к кузову;
  • Вытащить ЭУР.

Для установки ЭУР все действия производятся в обратной последовательности. Крайне рекомендуется во время демонтажа запомнить (лучше – сфотографировать!) подключение всех проводов, чтобы установка прошла плавно с первого раза.

Основные неисправности: в каких случаях меняют руль

Само рулевое колесо на Приору меняют редко – разве что что-то не так с проводкой (то есть, это неустранимо никакими ремонтами) или сразу же после покупки не работает клаксон. Каким бы несерьезным это недоразумение ни казалось, а эксплуатировать ТС без клаксона нельзя. Чаще ремонт касается подушки и шлейфа. Если подушка «выстрелила», то рулевое колесо, конечно же, нужно менять.

Шлейф покупается к рулевому колесу отдельно, и его в любом случае можно заменить. Вот только к рулю рестайлинговой Приоры с подушкой безопасности подходит другой шлейф с каталожным номером 2170-3709315-00: без него подключить подушку не получится. Если в негодность приходит корпус подрулевых переключателей, то рулевую колонку, конечно же, придется разобрать, вот только менять его далеко необязательно.

Как снять руль на приоре

Собираясь начать такую операцию со своим автомобилем, убедитесь, что он крепко стоит на месте и не откатится, чтобы снять руль на Приоре  нужно рассчитать силу так, чтобы не сбить резьбу креплений, и не раскрыть подушку безопасности, пытаясь сделать все быстро.

По инструкции с дополнениями от опытных водителей выполняем следующие действия:

  1. Шестигранником открутить два болта крепления подушки безопасности в руле (не вынимать их);
  2. Подушка (вставка в рулевое колесо) слегка отойдет от руля. Не делайте резких движений и не стремитесь быстрее убрать ее! Плавно и медленно поверните ее так, чтобы Вам была видна проводка, и с ней можно было работать;
  3. Поддеть плоской отверткой светло-зеленый фиксатор колодки проводов, из паза крепления вытащить разъем;
  4. Снять подушку, отложить в сторону;
  5. Вынуть разъем проводов клаксона и отсоединить при помощи отвертки;
  6. Ключом и головкой под номером 24 плавным поворотом против часовой стрелки несколько раз прокрутить и отпустить гайку по центру – это крепление рулевого вала. Руками сбить само рулевое колесо, параллельно прокручивая и отпуская гайку;
  7. Снять рулевое колесо. Желательно маркером сделать насечку, обозначающую положение руля относительно вала.

Оплетка на руль, ее размеры и производители

Оплетка на рулевое колесо делает прикосновения еще приятнее, и на нее не жалко потратиться, ведь в любимой машине себя хочется окружить только лучшими вещами. На Приоре можно самостоятельно одеть оплетку, или натянуть оплетку по типу «чехол». Чехол не полностью покроет руль, но его проще поставить и снять. Производителей очень много, и отличается их продукция только дизайном, а цена стартует с отметки 700 рублей.

Кожаная оплетка на руль Приоры установится за полтора часа. В комплекте дается инструкция и иголочка. Такая оплетка будет смотреться очень органично, подчеркивая центральную вставку, за которой прячется подушка безопасности. Цена начинается от 500 рублей.

Сборка руля

После того как старый руль был снят, устанавливаем модель нового образца. Конечно, можно ограничиться общими положениями: провести сборку в обратной последовательности. Но есть несколько нюансов, которые нельзя упустить.

Вооружаемся все теми же инструментами и начинаем сборку.

  1. Монтируем шлейф. Устанавливайте его так, как и старый, но не стоит до упора насаживать, иначе руль будет заедать.
  2. Ставим руль нового образца. Из средины руля должен торчать провод от модуля управления и предохранительная защелка, которую нужно вытянуть. Достаточно потянуть на себя защелку, и она выйдет из гнезда.
  3. Подключаем провод к подушке, затем к шлейфу.
  4. Защелкиваем новую подушку в руле.
  5. Попутно возвращаем на места все крепления. Последним монтируется кожух.

Если все установлено правильно, механизм не будет заедать и станет работать полностью исправно еще очень долгое время. Весь процесс замены займет у вас от силы минут 40, если вы будете поглядывать в инструкцию.

Что скрывает в себе руль «Приоры»

Главной отличительной чертой руля «Приоры» является наличие в нём подушки безопасности. То есть, он имеет в своей начинке два электрических устройства:

  1. Включатель звукового сигнала.
  2. Комплект подушки безопасности.

Из-за этих сложностей и пришлось установить в него специальный барабан с контактной лентой для включения этих устройств.

Внимание! Не все «Приоры» имеют в комплектации подушку безопасности, но полость в руле под неё имеется в любом случае. Из-за этой особенности руля «Приоры» снятие его требует большой аккуратности

Из-за этой особенности руля «Приоры» снятие его требует большой аккуратности.

Зачем его менять или снимать

Сам по себе руль автомобиля очень долговечен. Поэтому замена руля требуется редко. А вот снимать приходится гораздо чаще. Замену делают обычно при тюнинге машины под «спортивный» вариант. Соответственно, такая замена только один из эпизодов комплекса переделок.

А снятие руля «Приоры» необходимо проводить для ремонта и обслуживания электрических составляющих.

Что смотреть, если бьет руль

Если автомобиль едет по кочкам, при этом во время движения «бьет рулевое колесо», не нужно мчаться на СТО – самостоятельная диагностика во многих случаях помогает выявить причину стука. Чаще всего причиной тому – неисправность в рулевом механизме.

Рулевые тяги

Когда они изнашиваются, получают мелкие царапины из-за контакта с песком, в работе рулевых тяг возникают осечки – это сразу чувствуется, потому что при повороте руля появляется люфт.

Рулевая рейка

Когда пазы рулевой рейки практически стираются, они не входят в полное сцепление с шестерней, и каждый поворот вибрацией отдается в мультируль.

Снятие электроусилителя руля ВАЗ 2170

  1. Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
  2. Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
  3. Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
  4. Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.

  1. Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
  2. Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
  3. Снять со шпильки крепления рулевой колонки декоративную шторку.
  4. Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.

Далее:

  1. Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
  2. Извлечь болт.
  3. Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
  4. Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».

  1. Снять рулевую колонку Приоры в сборе.
  2. Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
  3. Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.

Во время передвижения на автомобиле огромную роль в безопасности играют рулевой механизм и тормозная система

Поэтому важно следить за исправной работой этих элементов.

Замена руля

Стандартный руль Приоры можно заменить на модель нового образца от Priora 2 SE люкс. Отличия по ощущениям довольно существенные. Обновленная модель куда удобнее в использовании, поэтому стоит задуматься о подобном приобретении, если у вас установлен старый потрепанный руль.

Как снять руль, мы сейчас разберемся. Для замены потребуется следующий набор инструментов:

  • крестовая и плоская отвертка;
  • шестигранный ключ пятерка;
  • сменная головка на 24 и на 8;
  • трещотка.

Вот порядок действий:

  1. Отключаем устройство от аккумулятора, снимая клемму. Ждем разрядки конденсатора защитной системы.
  2. Фиксируем руль в положении для езды по прямой.
  3. Крестовой отверткой откручиваем крепления кожуха руля (7 шт.), затем снимаем его.
  4. Далее пригодится шестигранник, с помощью которого откручивается 2 следующих крепления подушки безопасности рулевого колеса.
  5. Теперь тянем подушку на себя, поддеваем снизу плоской отверткой устройство с другой стороны и отсоединяем ее.
  6. С помощью сменной головки на 24 ослабляем крепление руля к валу. Гайка крепкая, поэтому, возможно, придется попотеть. Откручиваем и снимаем руль.
  7. Головка на 8 пригодится, чтобы демонтировать подрулевой шлейф и переключатели.
